Toyota COROLLA Timing Gear Cover & Rear End Plate — Figure 1106

Toyota COROLLA EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 3 images and 9 PNC and OE references.

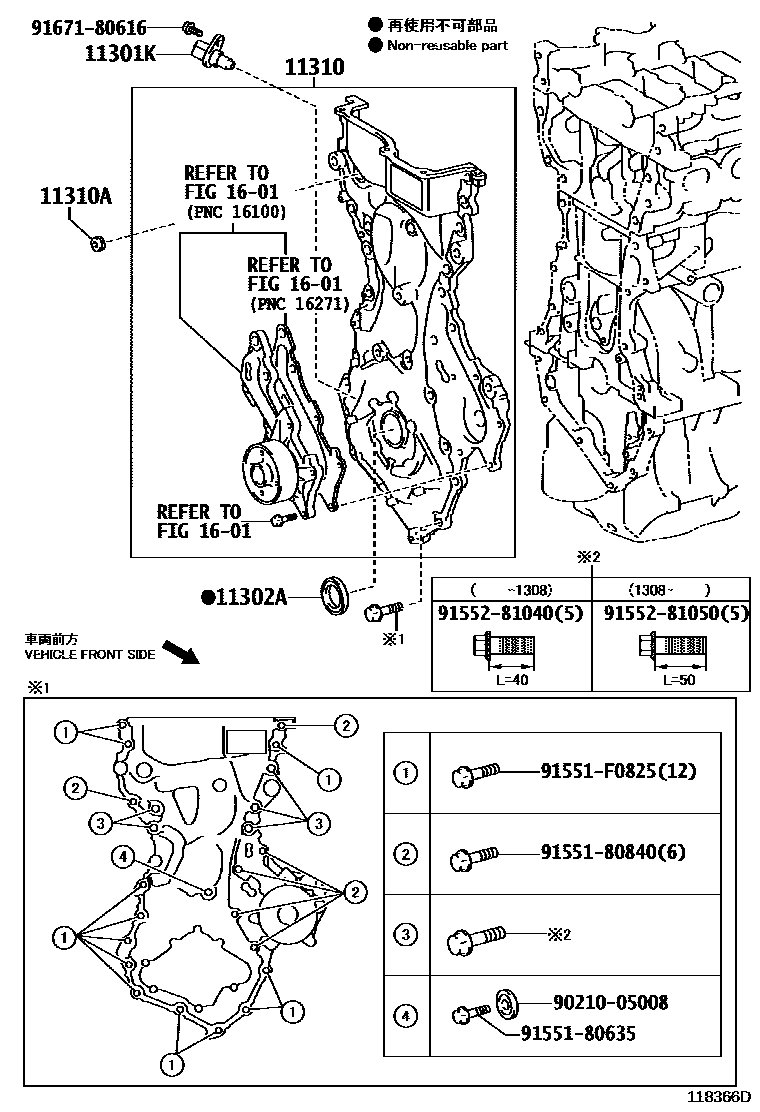

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 118366D
Timing Gear Cover & Rear End Plate — 118366D (201306 – 999999)

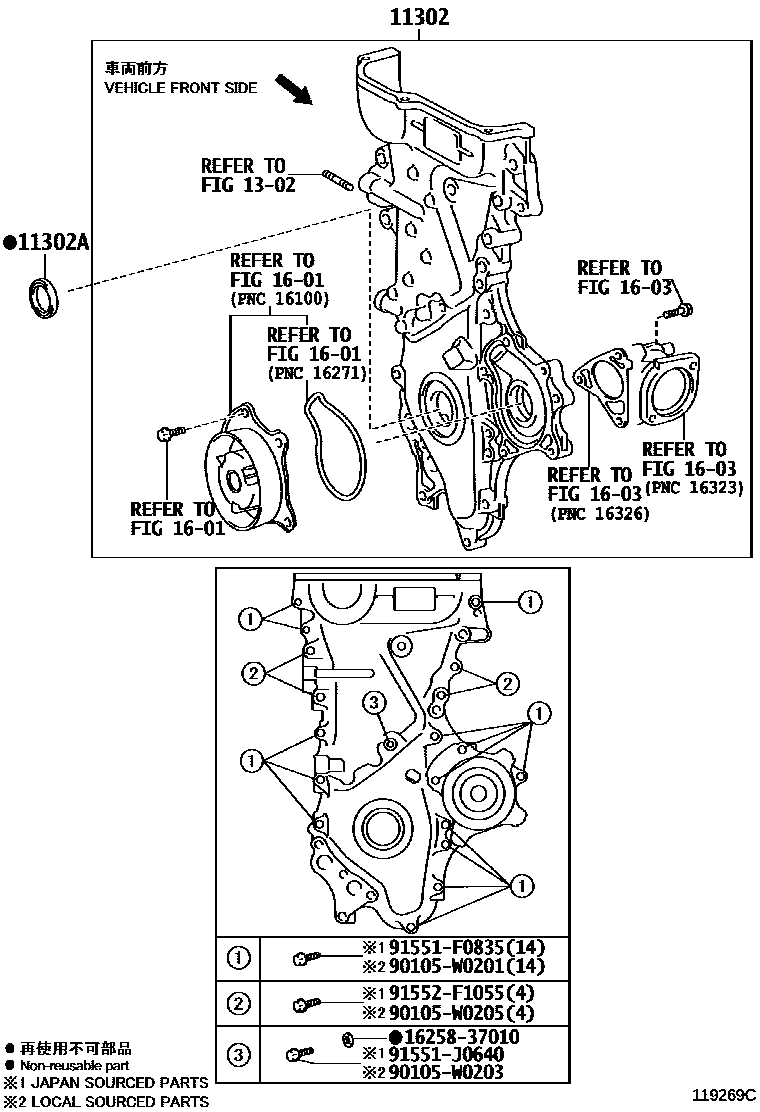

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 119269C
Timing Gear Cover & Rear End Plate — 119269C (201306 – 999999)

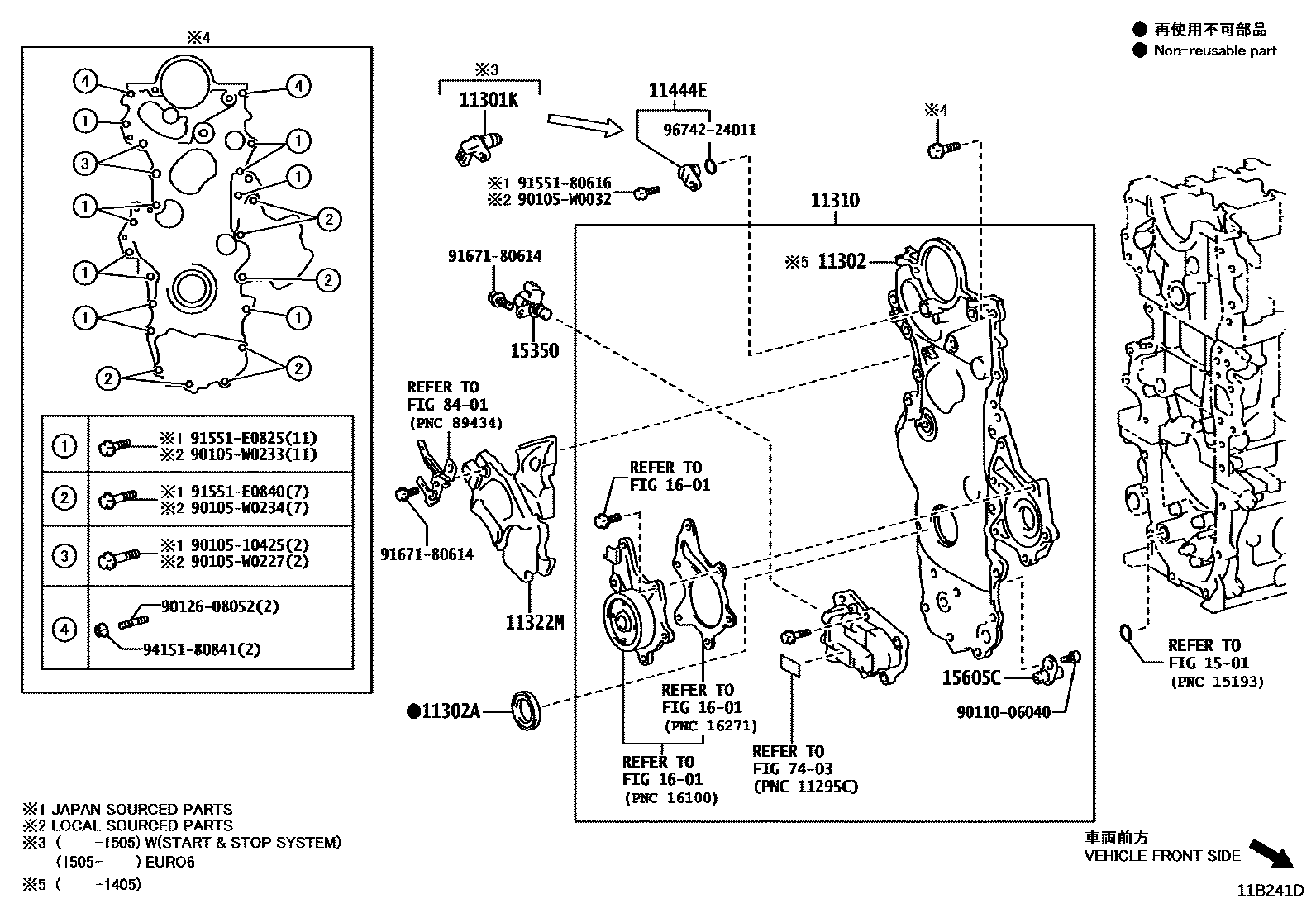

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11B241D
Timing Gear Cover & Rear End Plate — 11B241D (201306 – 999999)

PNC and OE references

PNCPart nameOE numbers
11301Kcrankshaft position sensor90919-05073 · 90919-05084
11302TIMING CHAIN OR BELT COVER SUB-ASSY11310-0T070 · 11310-0T071 · 11310-37011 · 11321-0N010
11302AOil seal (for timing chain or timing belt cover)90311-25032 · 90311-38089 · 90311-38096 · 90311-40040 · 90311-W0012
11310ENSEMBLE COUVERCLE, CHAINE DE DISTRIBUTION11310-0N010 · 11310-0N011 · 11310-0N012 · 11310-0N030 · 11310-47040 · 11310-47041 · 11310-47042
11310ABOUCHON, VIS CONIQUE(POUR CARTER CHAINE DISTRIBUTION)90344-53006 · 90344-53008
11322MCACHE, CHAINE DISTRIBUTION, NO.211322-0N020 · 11322-33040
11444Ehole plug11444-33020
15350Oil pressure switch valve assembly15350-33012
15605COil check valve sub-assembly15605-30040
