Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 9 PNC and OE references.

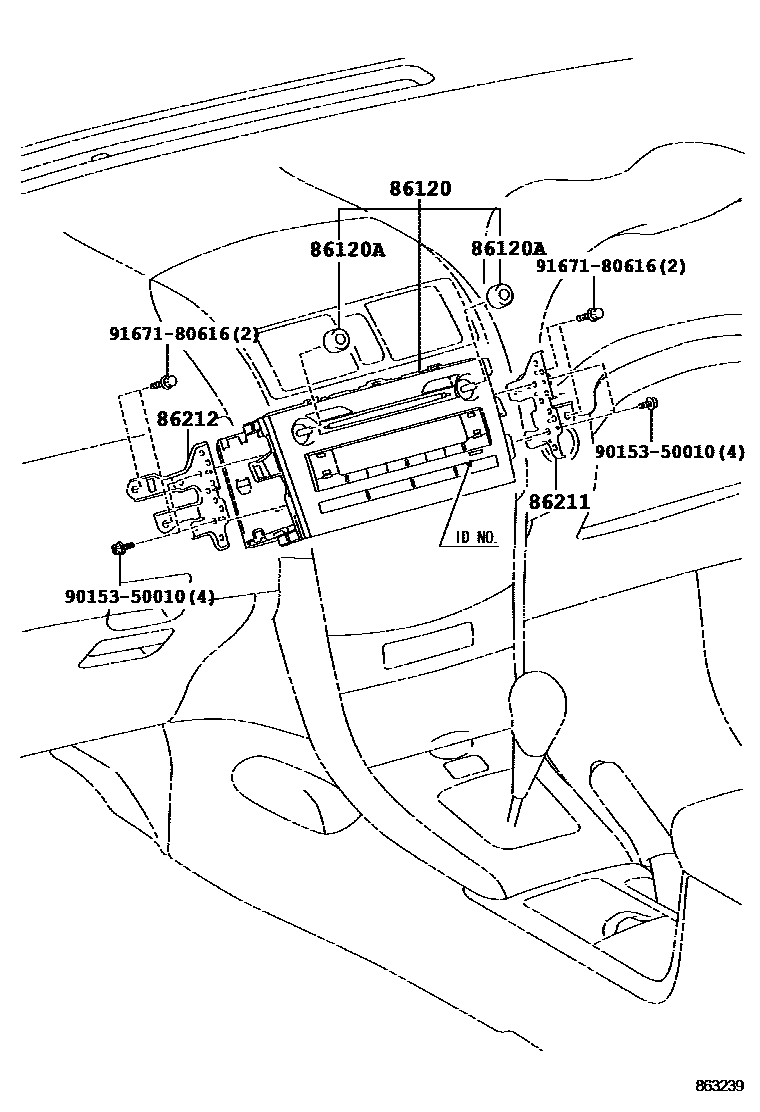

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 863239
收音机、放大器和冷凝器 — 863239 (200802 – 201007)

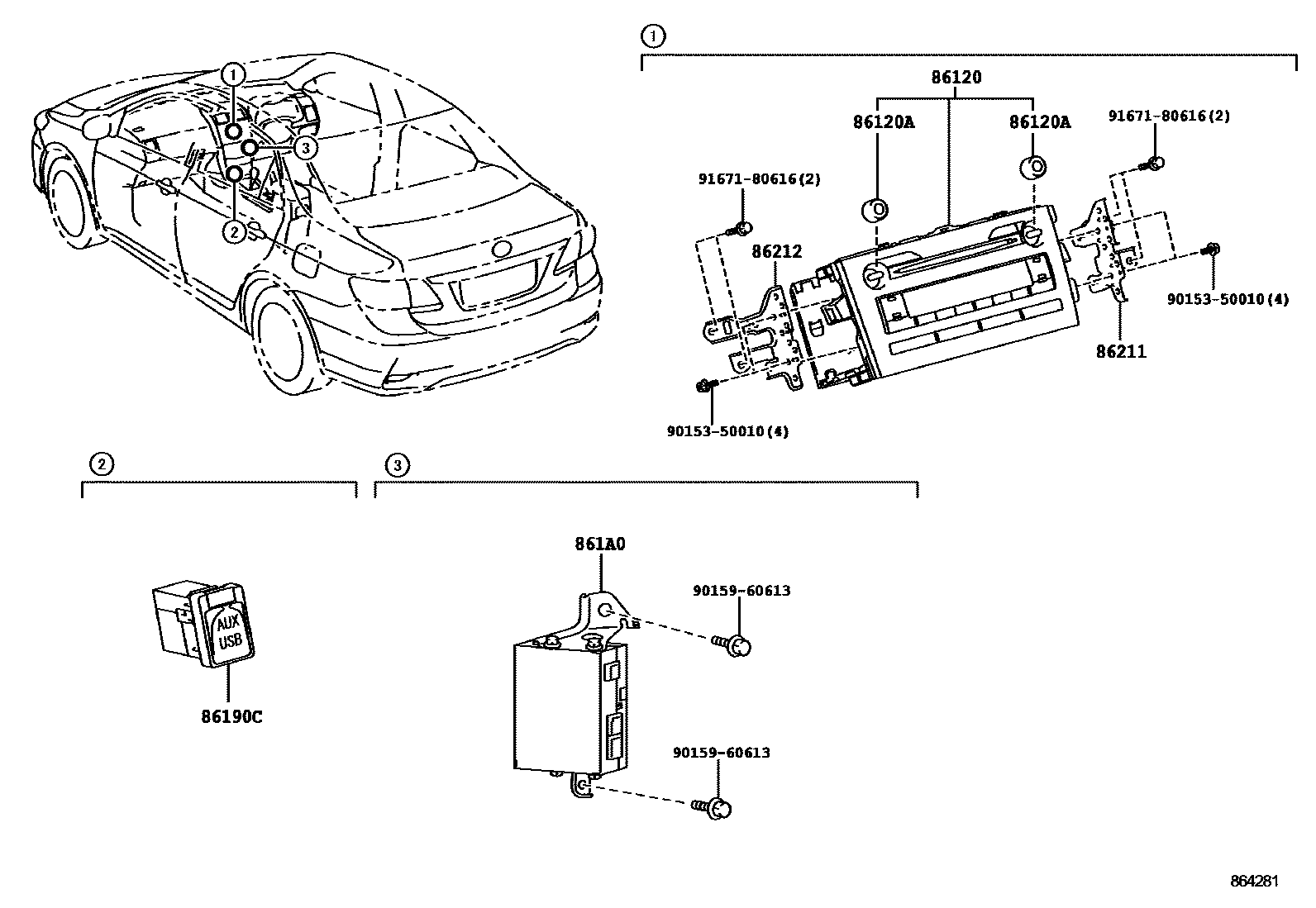

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 864281
收音机、放大器和冷凝器 — 864281 (201006 – 999999)
Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 864282
收音机、放大器和冷凝器 — 864282 (200802 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Aradio settings phase modulator90080-88003 · 90980-04194 · 90980-04196
86011Qradio settings phase modulator90980-04199
86011Vradio settings phase modulator90980-04179
86120Radio assembly86120-02580 · 86120-02690 · 86120-02700 · 86120-02B70 · 86120-02B80 · 86120-02C00
86120ARadio switch knob90011-25147 · 90011-25148
86190CStereo socket connector assembly No. 186190-02070
861A0Multimedia interface ECU assembly861A0-02030
86211No. 1 radio bracket86211-02170
86212No. 2 radio bracket86212-02160
