Toyota COROLLA 超速档和电子控制变速器 — Figure 8410

Toyota COROLLA EPC diagram 8410, 超速档和电子控制变速器, with 3 images and 3 PNC and OE references.

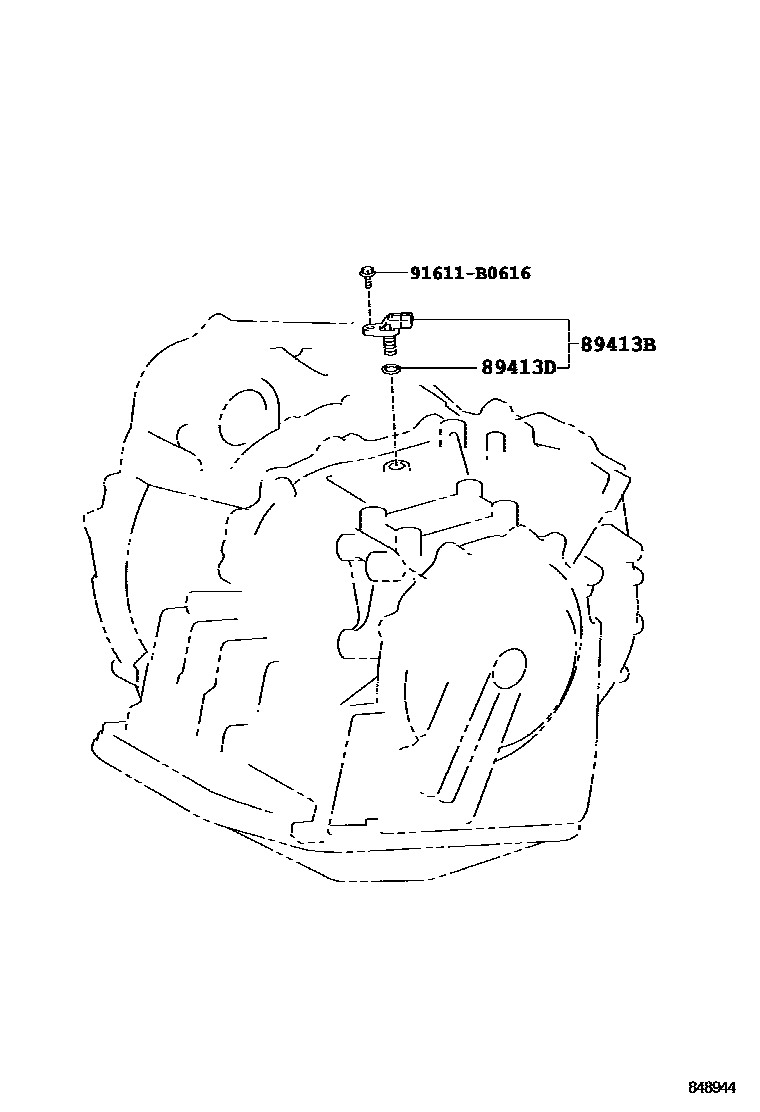

Toyota COROLLA 超速档和电子控制变速器 EPC diagram — 848944
超速档和电子控制变速器 — 848944 (200902 – 201006)

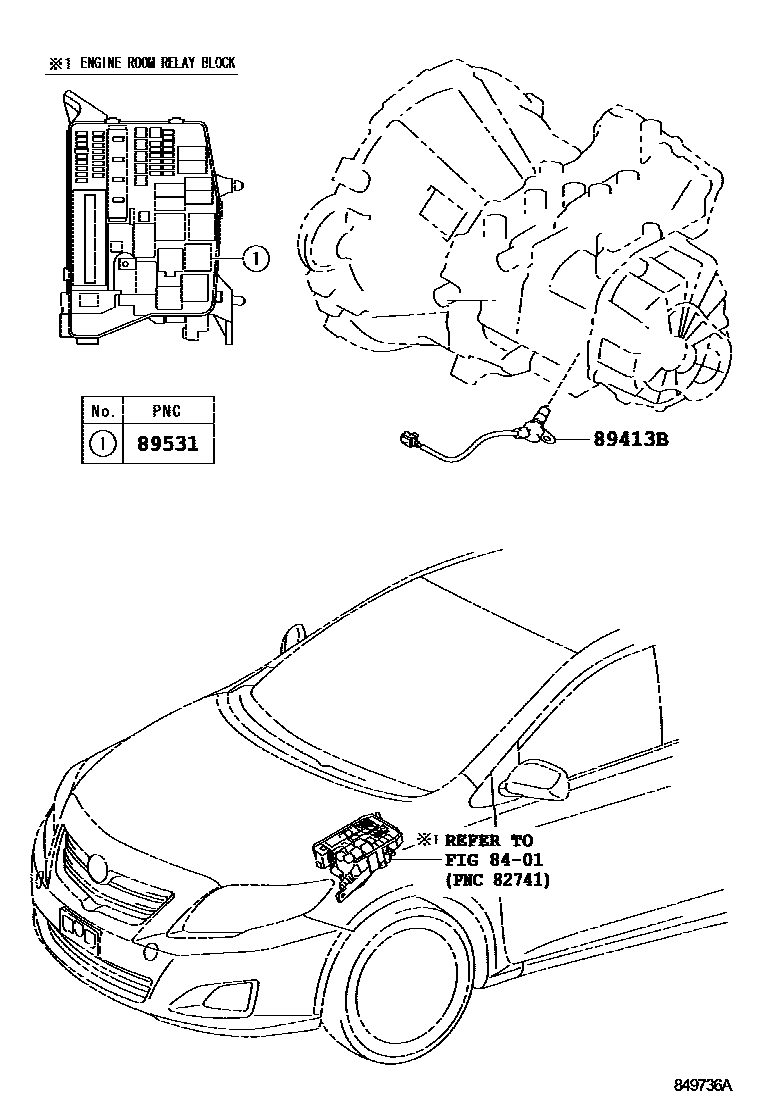

Toyota COROLLA 超速档和电子控制变速器 EPC diagram — 849736A
超速档和电子控制变速器 — 849736A (200802 – 200902)

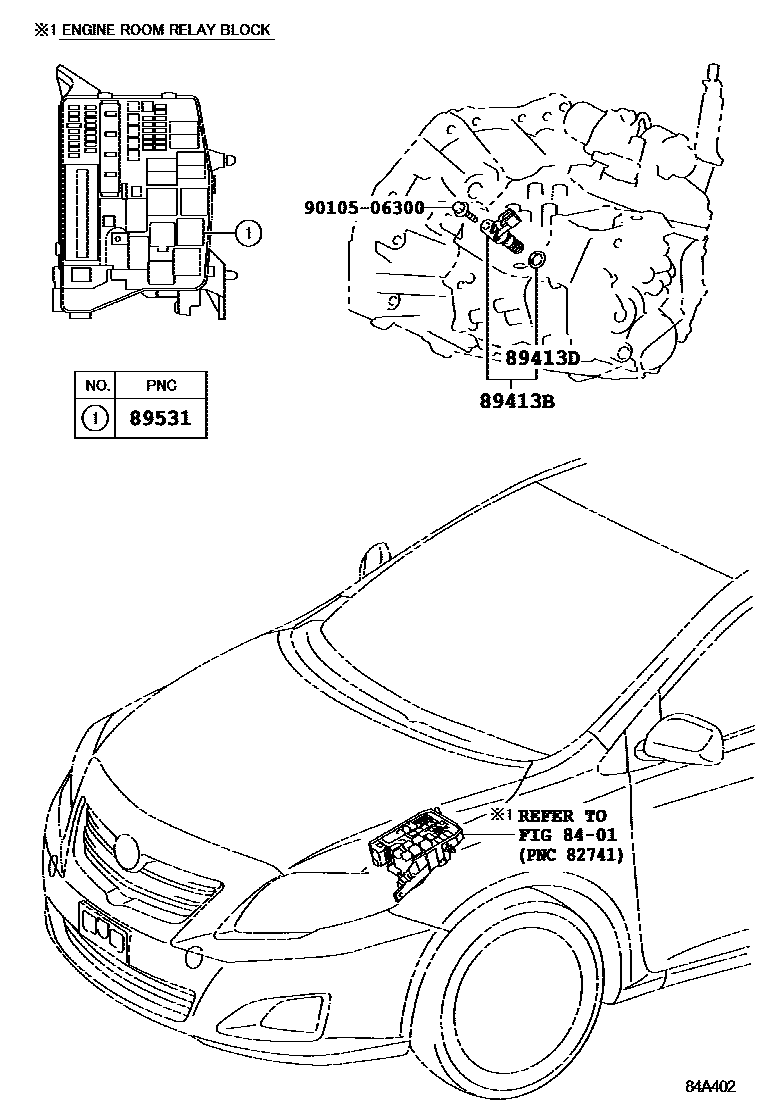

Toyota COROLLA 超速档和电子控制变速器 EPC diagram — 84A402
超速档和电子控制变速器 — 84A402 (200902 – 999999)

PNC and OE references

PNCPart nameOE numbers
89413BTransmission speed sensor89413-22010 · 89413-32010 · 89413-64010
89413DO-ring (for transmission speed sensor)90301-11008
89531transmission control relay90987-T2002
