Toyota COROLLA 电子控制柴油机(ECD) — Figure 8405

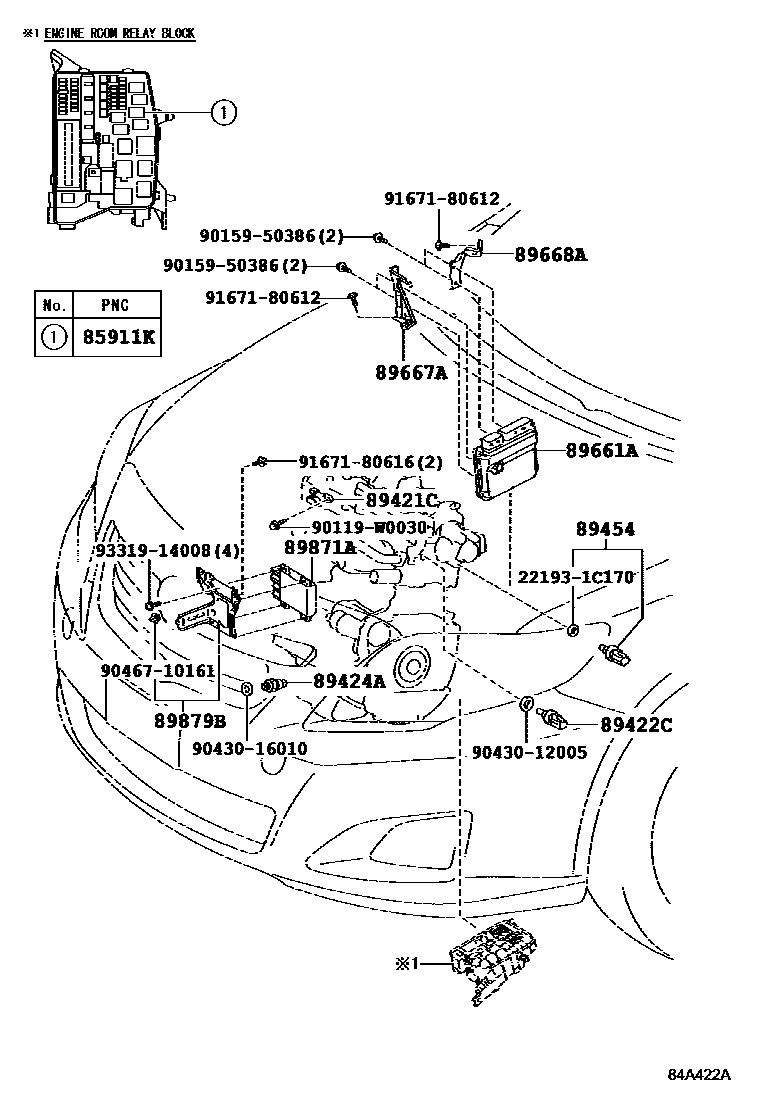

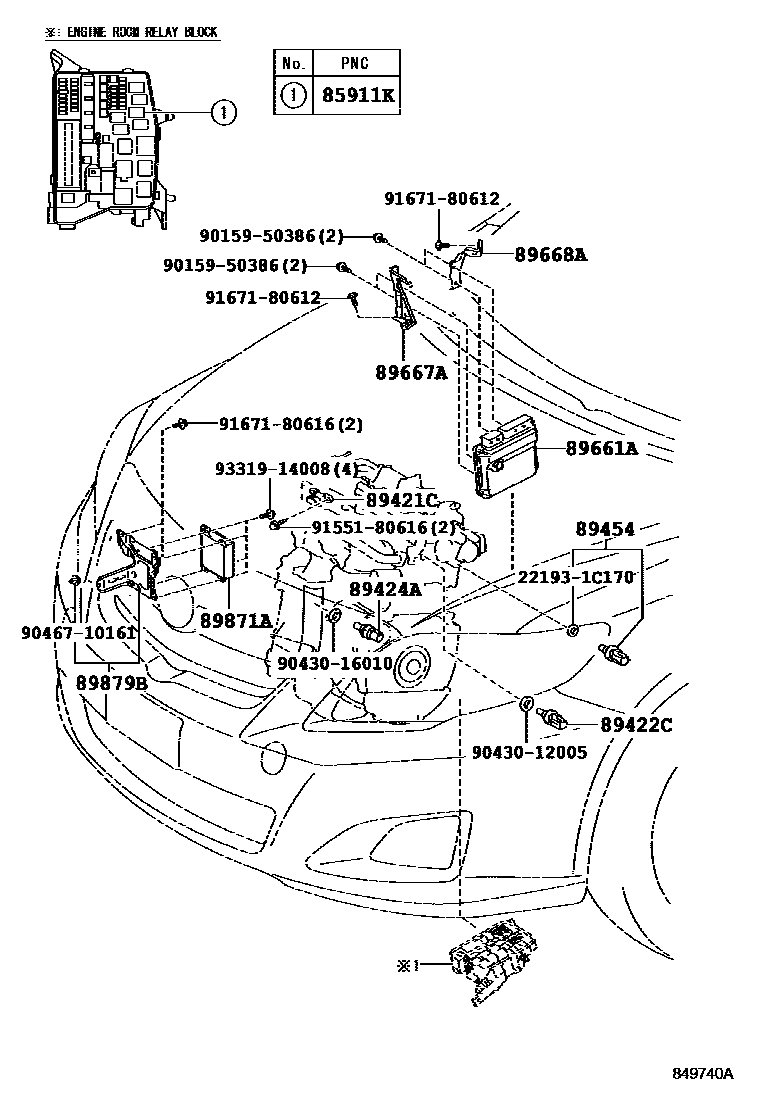

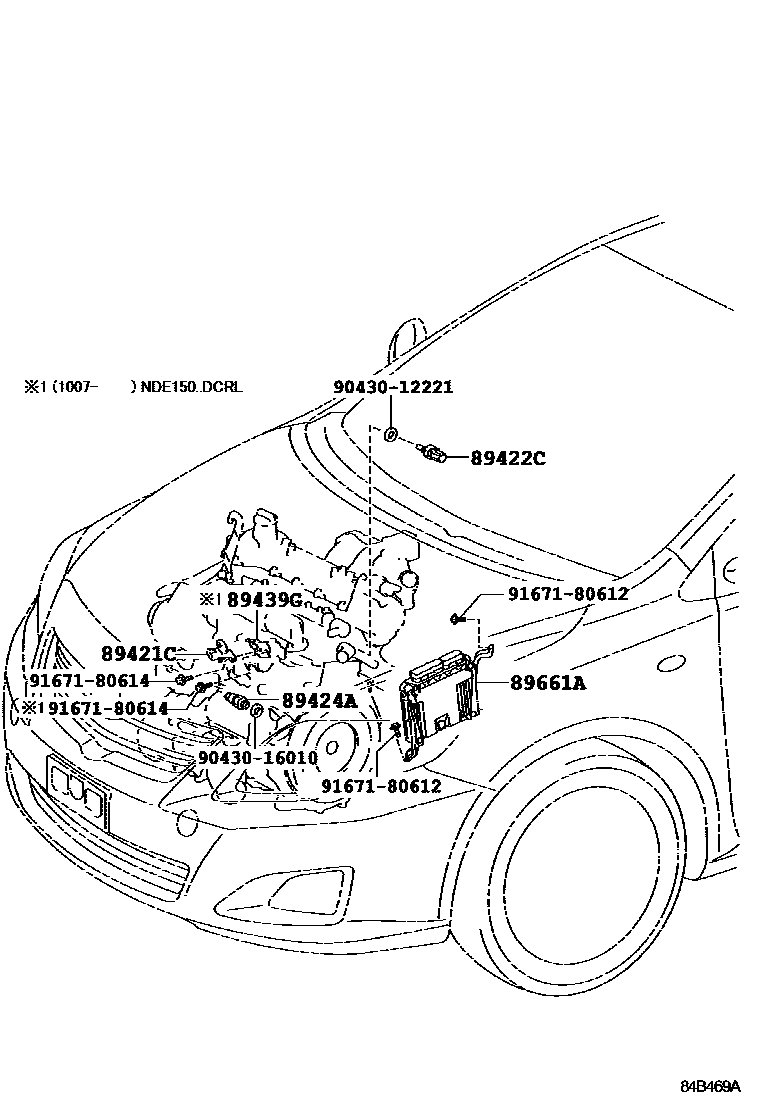

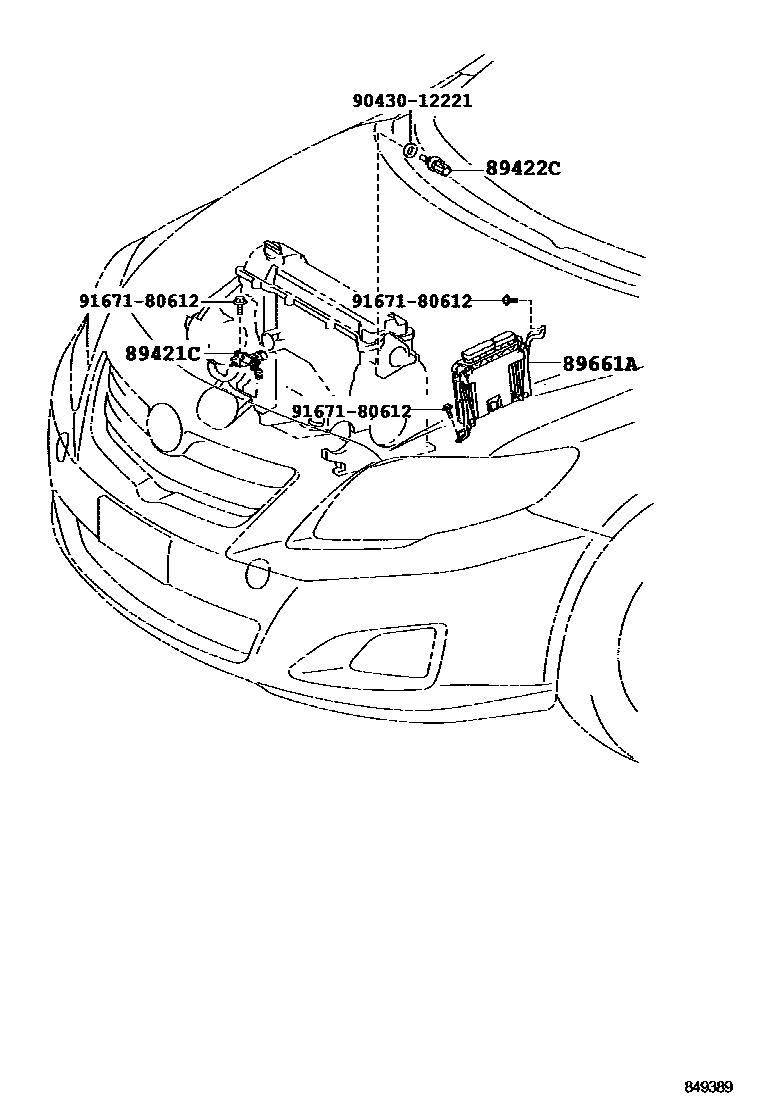

Toyota COROLLA EPC diagram 8405, 电子控制柴油机(ECD), with 4 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85911K | Heater relay (for air-fuel ratio sensor) | 90080-87021 · 90080-87027 |
| 89421C | Turbo pressure sensor (for diesel turbines) | 89420-12220 · 89421-20200 |
| 89422C | Diesel engine water temperature sensor | 89422-33030 |
| 89424A | Intake air temperature sensor (for diesel turbine) | 89424-60010 |
| 89439G | Sensor holder | 89431-12010 |
| 89454 | fuel temperature sensor | 89454-60020 |
| 89661A | Engine control ECU | 89660-02K30 · 89660-02K40 · 89660-02L80 · 89660-02L90 · 89660-02W70 · 89660-02W71 · 89660-02W80 · 89660-02W81 · 89660-02W90 · 89660-02W91 · 89660-02X00 · 89660-02X01 · 89660-02X10 · 89660-02X11 · 89660-02Y30 · 89660-02Y31 · 89660-0Z650 · 89660-0ZD00 · 89660-0ZS40 · 89660-0ZS50 · 89660-0ZS60 · 89660-0ZS70 · 89661-02D82 · 89661-02D83 · 89661-02D91 · 89661-02D92 · 89661-02F61 · 89661-02F62 · 89661-02S30 · 89661-02S31 · 89661-02S32 |
| 89667A | No. 1 engine control ECU bracket | 89667-02180 |
| 89668A | No. 2 engine control ECU bracket | 89668-02170 |
| 89871A | Injector driver | 89871-20080 · 89871-71010 |
| 89879B | Injector driver bracket | 89879-12060 |
