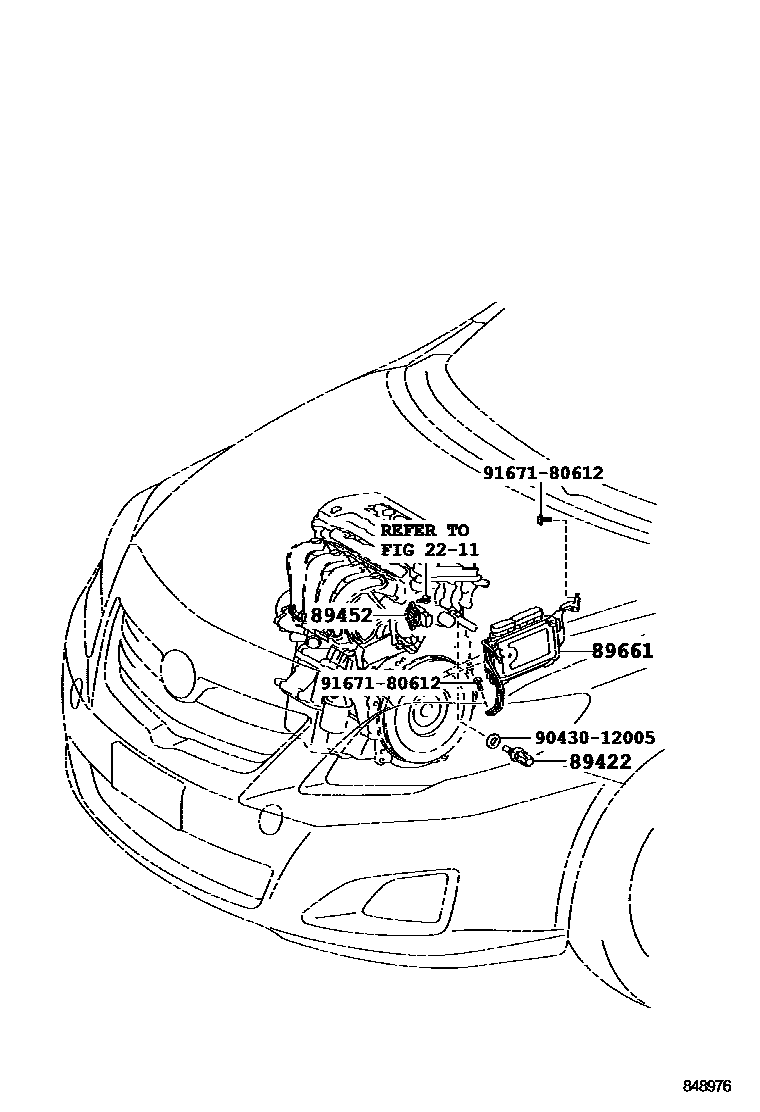

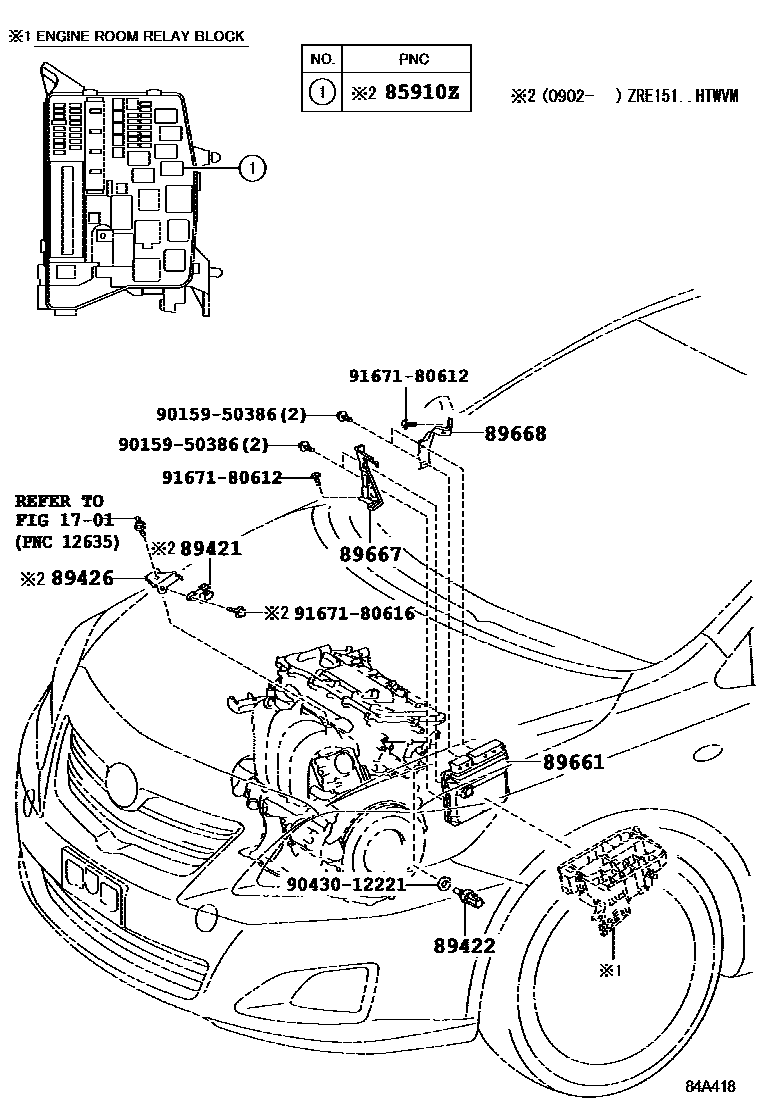

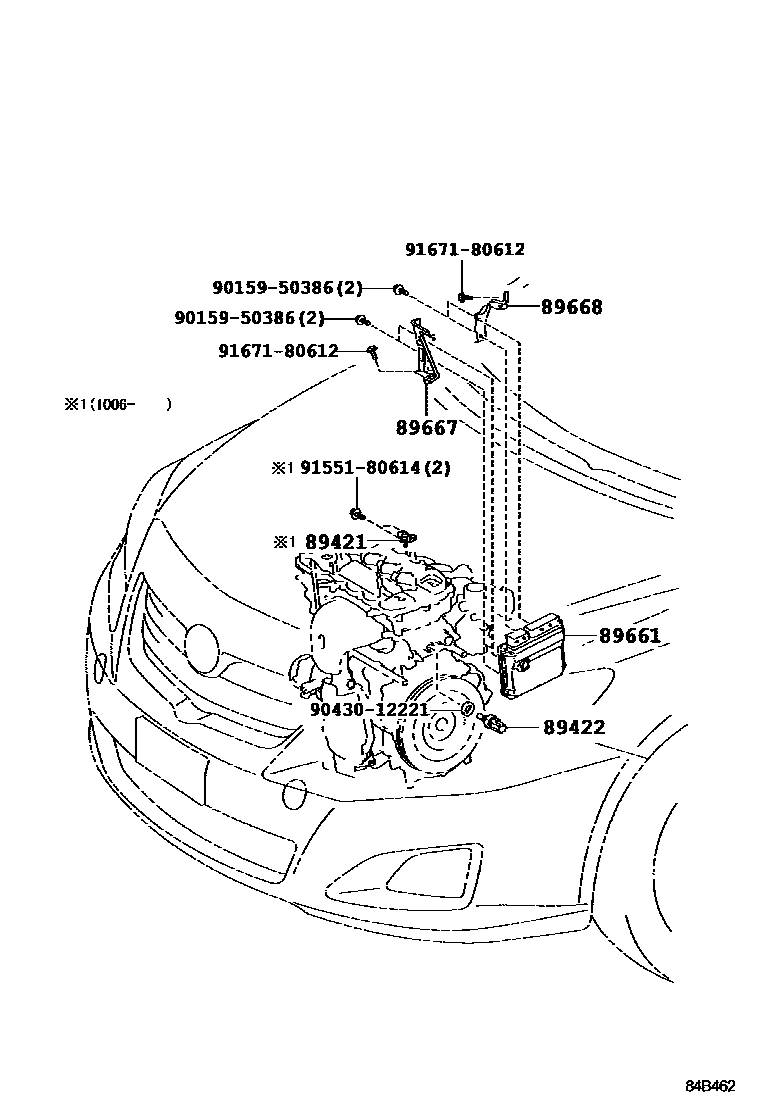

Toyota COROLLA 电子燃油喷射系统 — Figure 8404
Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 3 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910Z | Injection relay (for EFI) | 90080-87021 · 90080-87027 |
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 · 89422-35010 |
| 89426 | Vacuum sensor holder | 89426-28080 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-20130 |
| 89661 | Engine control ECU | 89660-02K50 · 89660-02K60 · 89661-02E00 · 89661-02E51 · 89661-02E61 · 89661-02E71 · 89661-02E81 · 89661-02S50 · 89661-02S60 · 89661-02S61 · 89661-02S70 · 89661-02S71 · 89661-02T40 · 89661-02T41 · 89661-02T42 · 89661-02T60 · 89661-02T61 · 89661-02T62 · 89661-02U00 · 89661-02U20 · 89661-02U30 · 89661-02W20 · 89661-02W21 · 89661-02W30 · 89661-02W31 · 89661-02W60 · 89661-02W61 · 89661-02W80 · 89661-02W81 |
| 89667 | Engine control ECU bracket | 89667-02180 |
| 89668 | No. 2 engine control ECU bracket | 89668-02140 |
