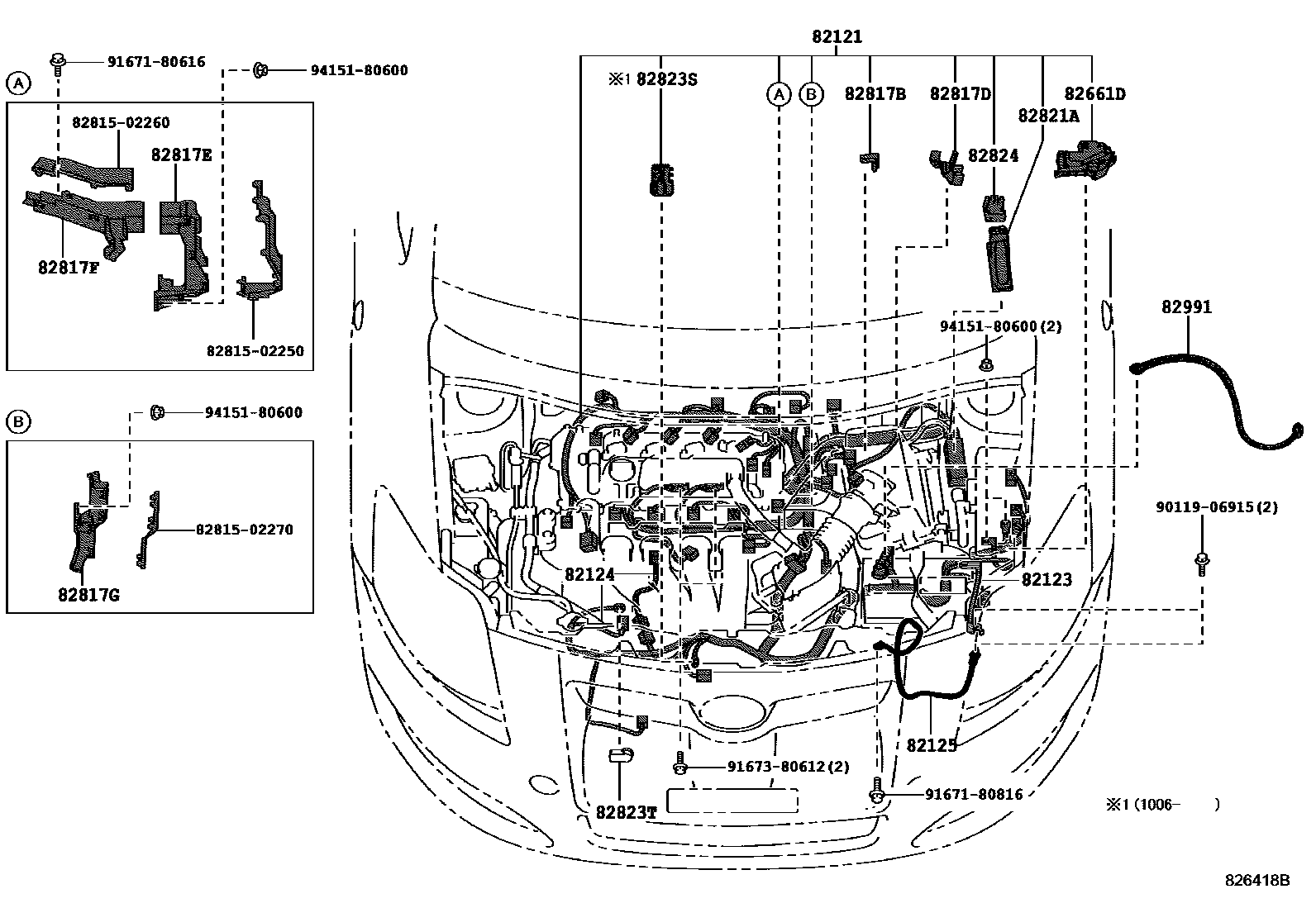

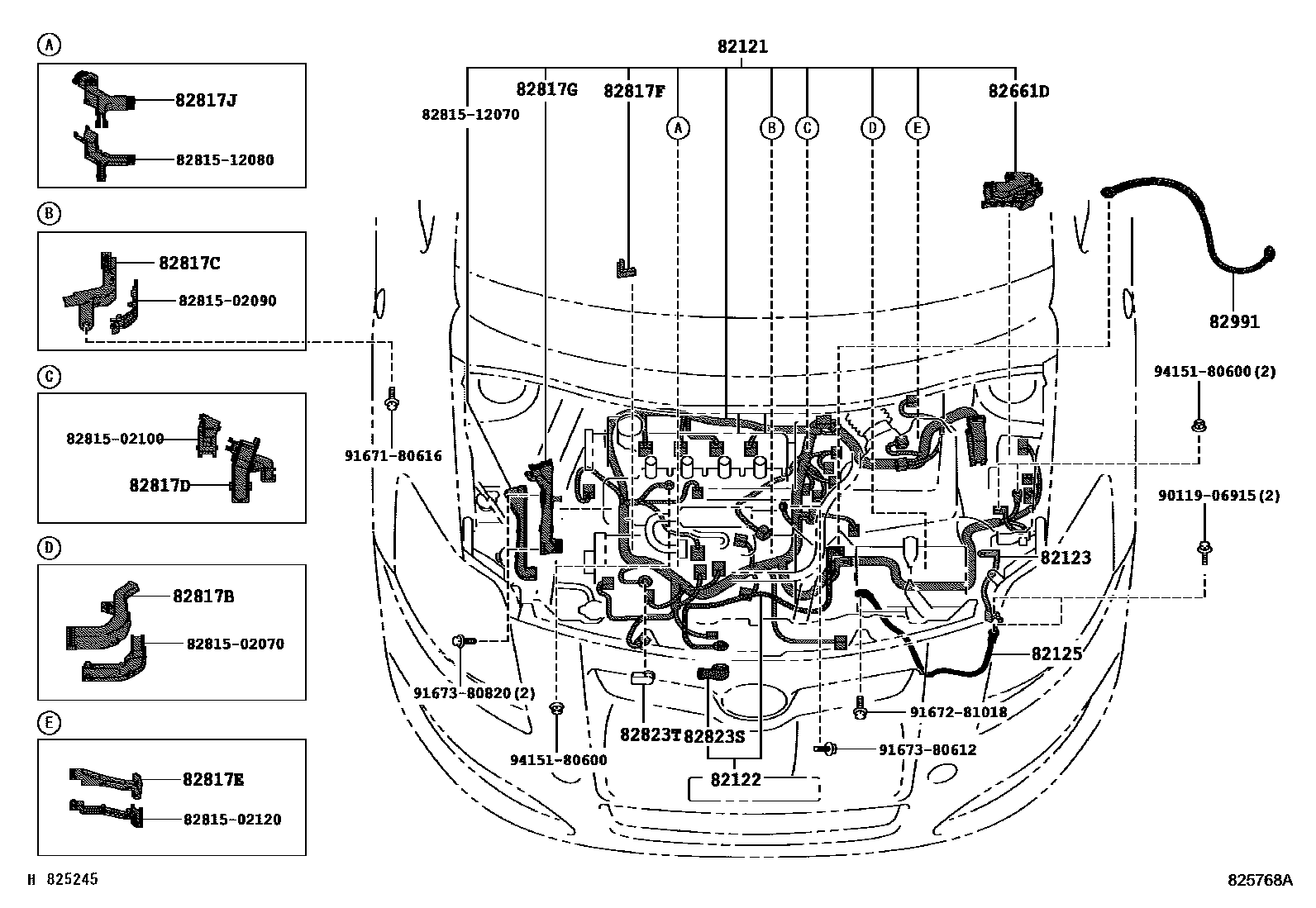

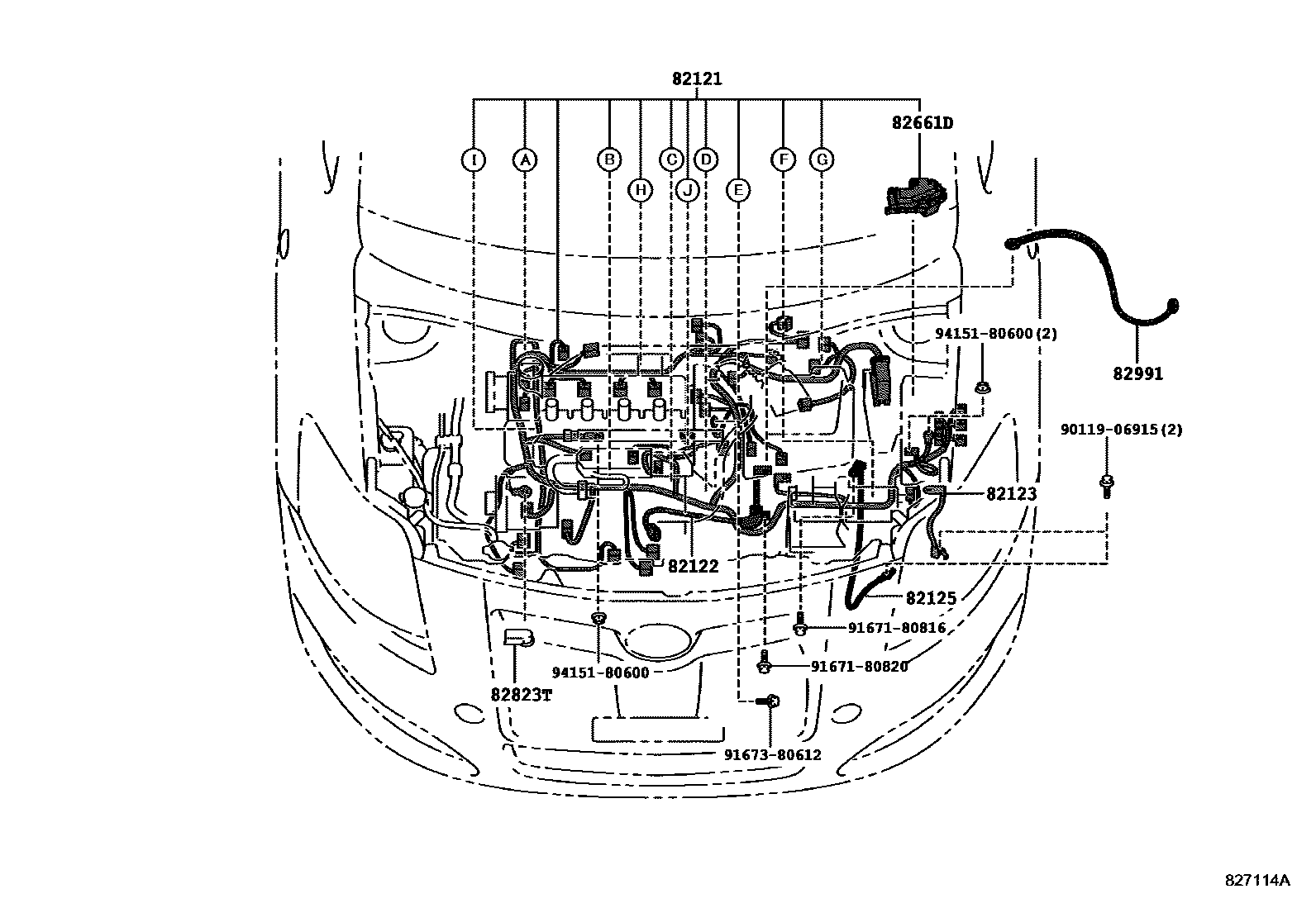

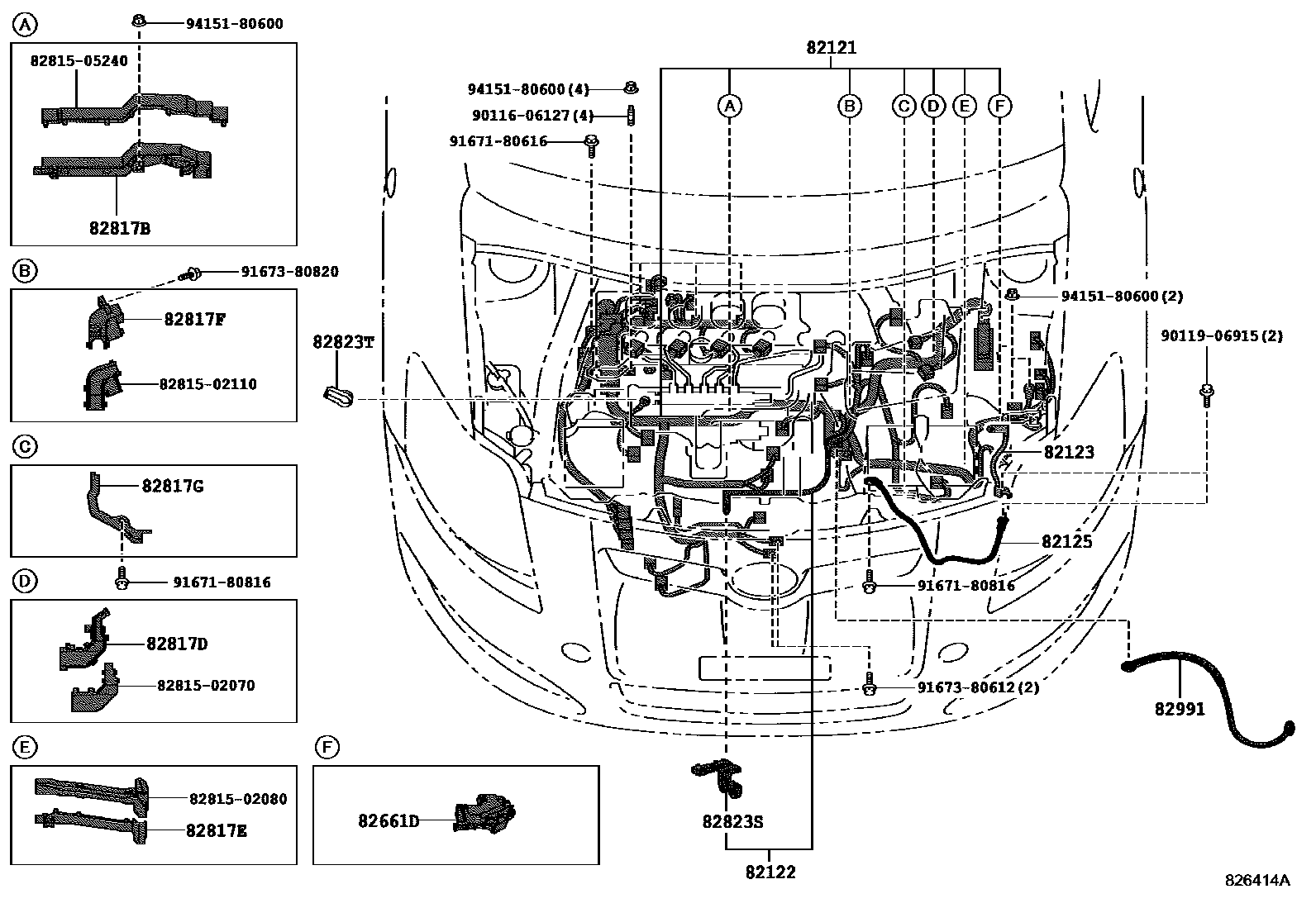

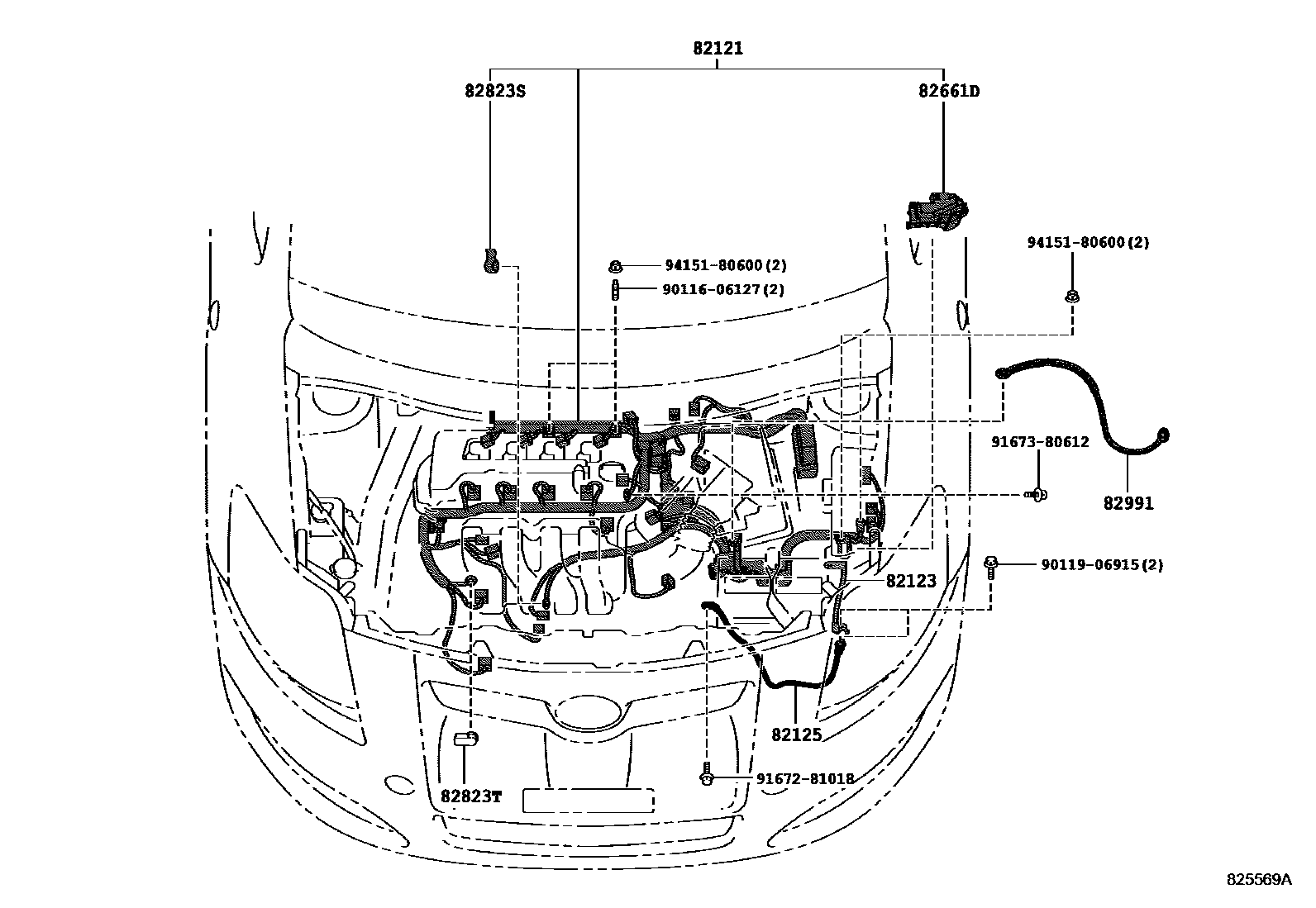

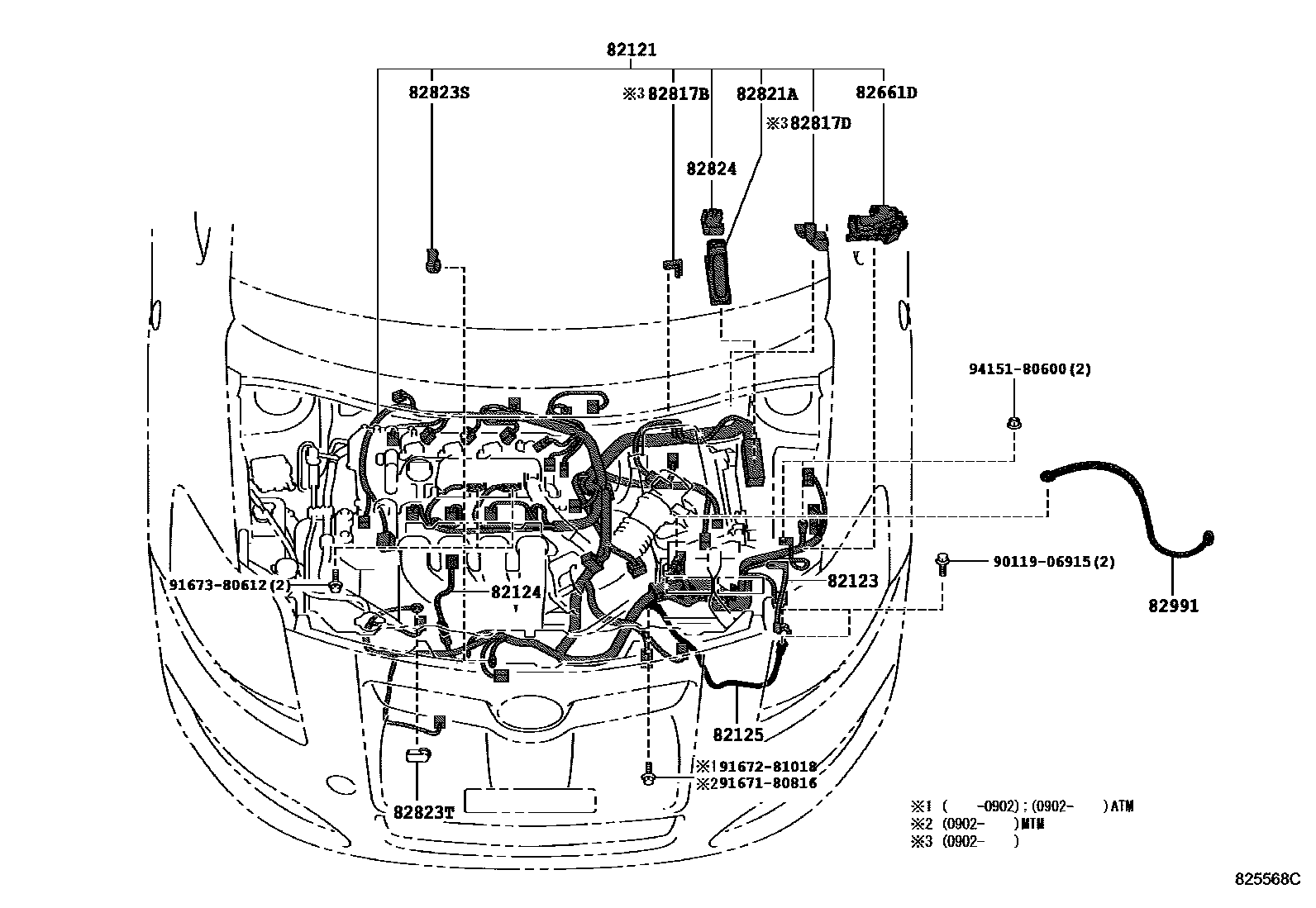

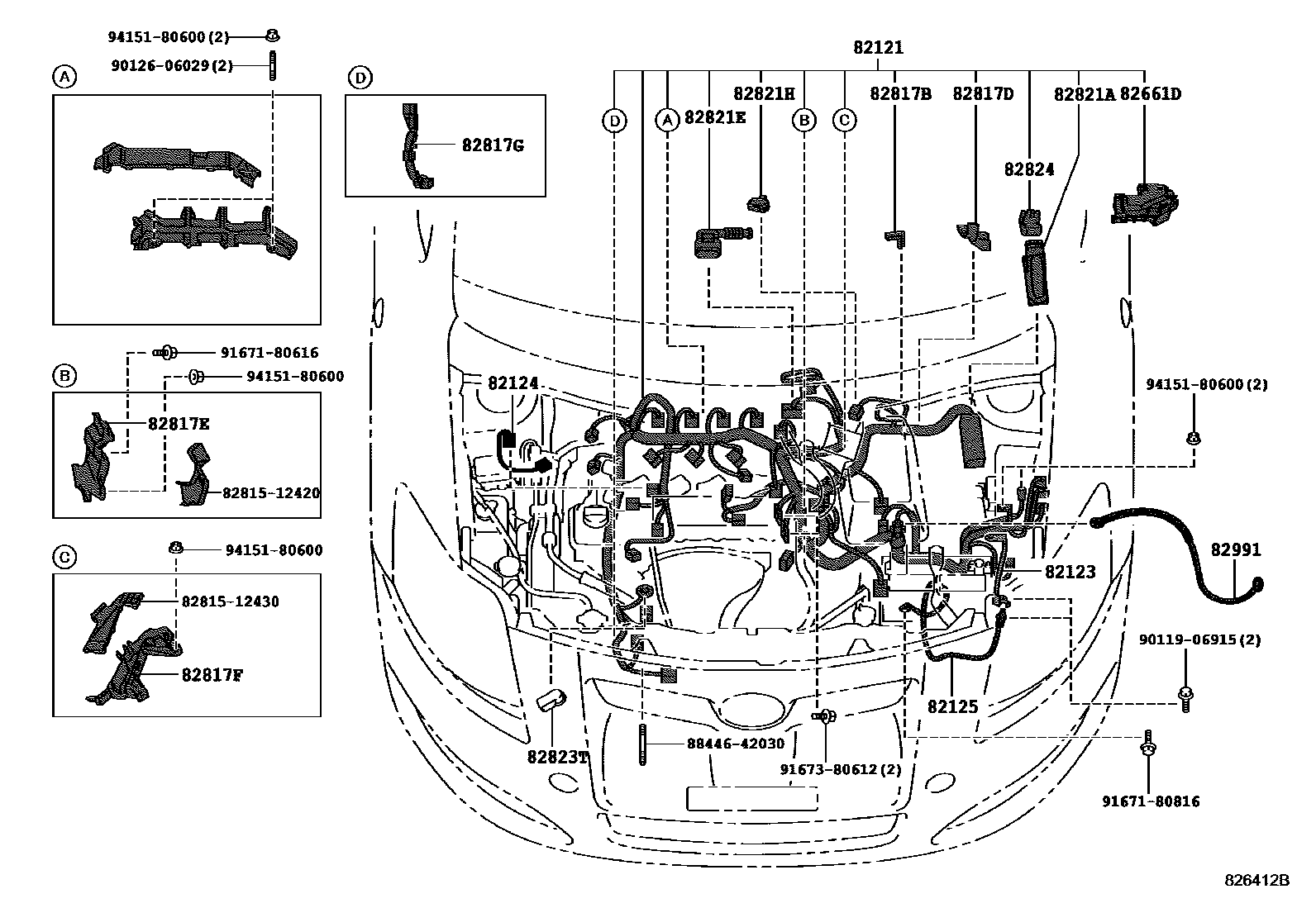

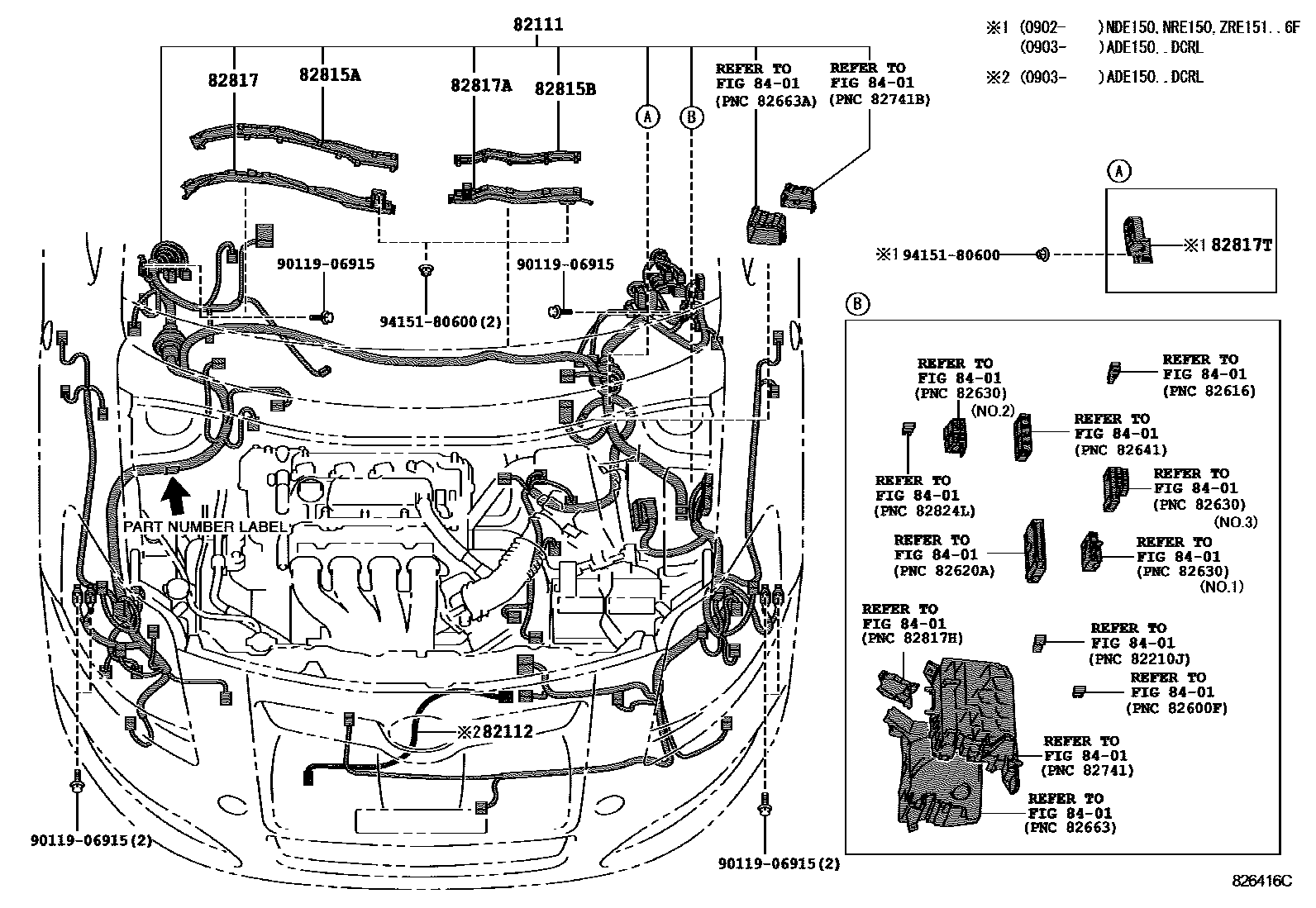

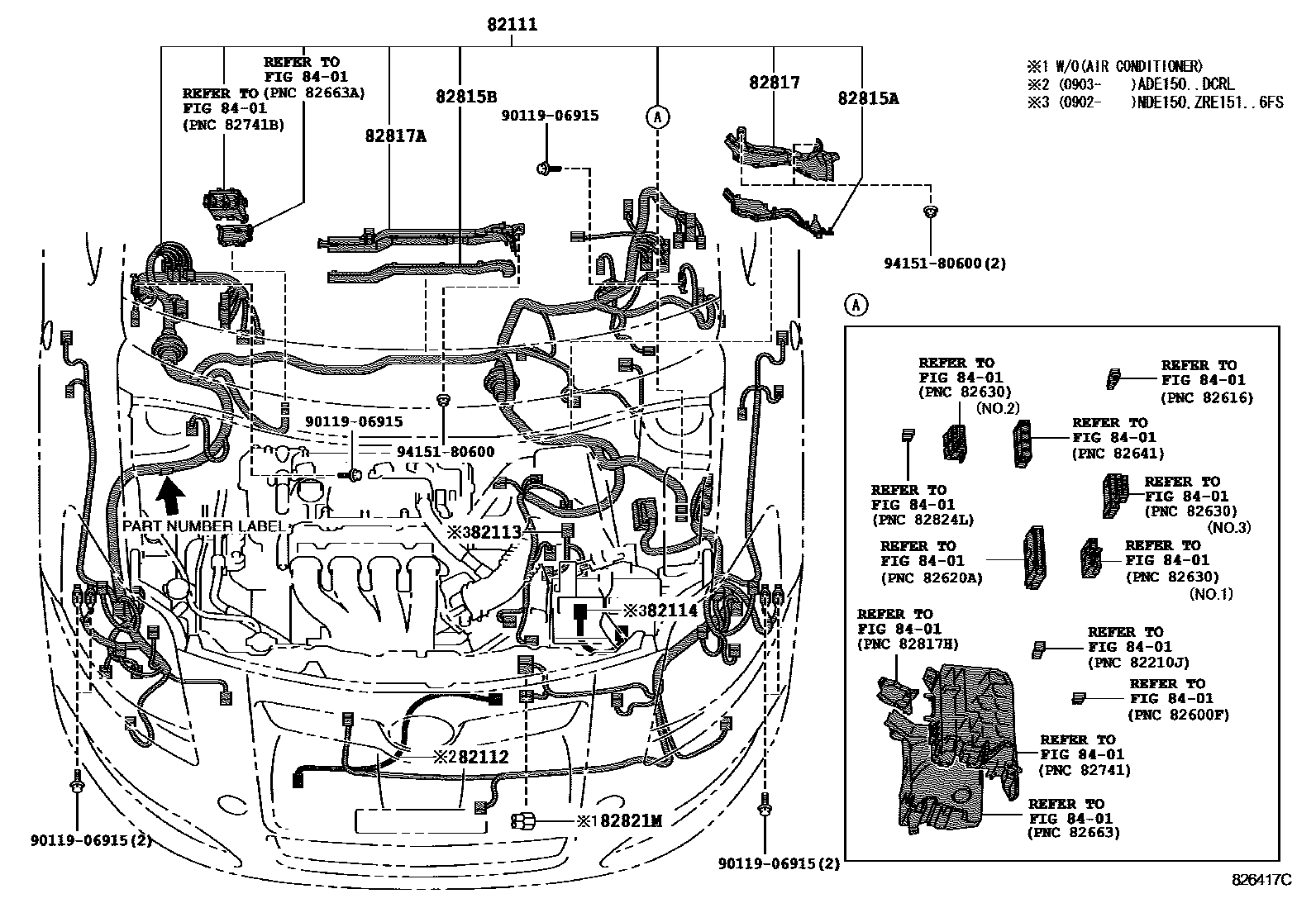

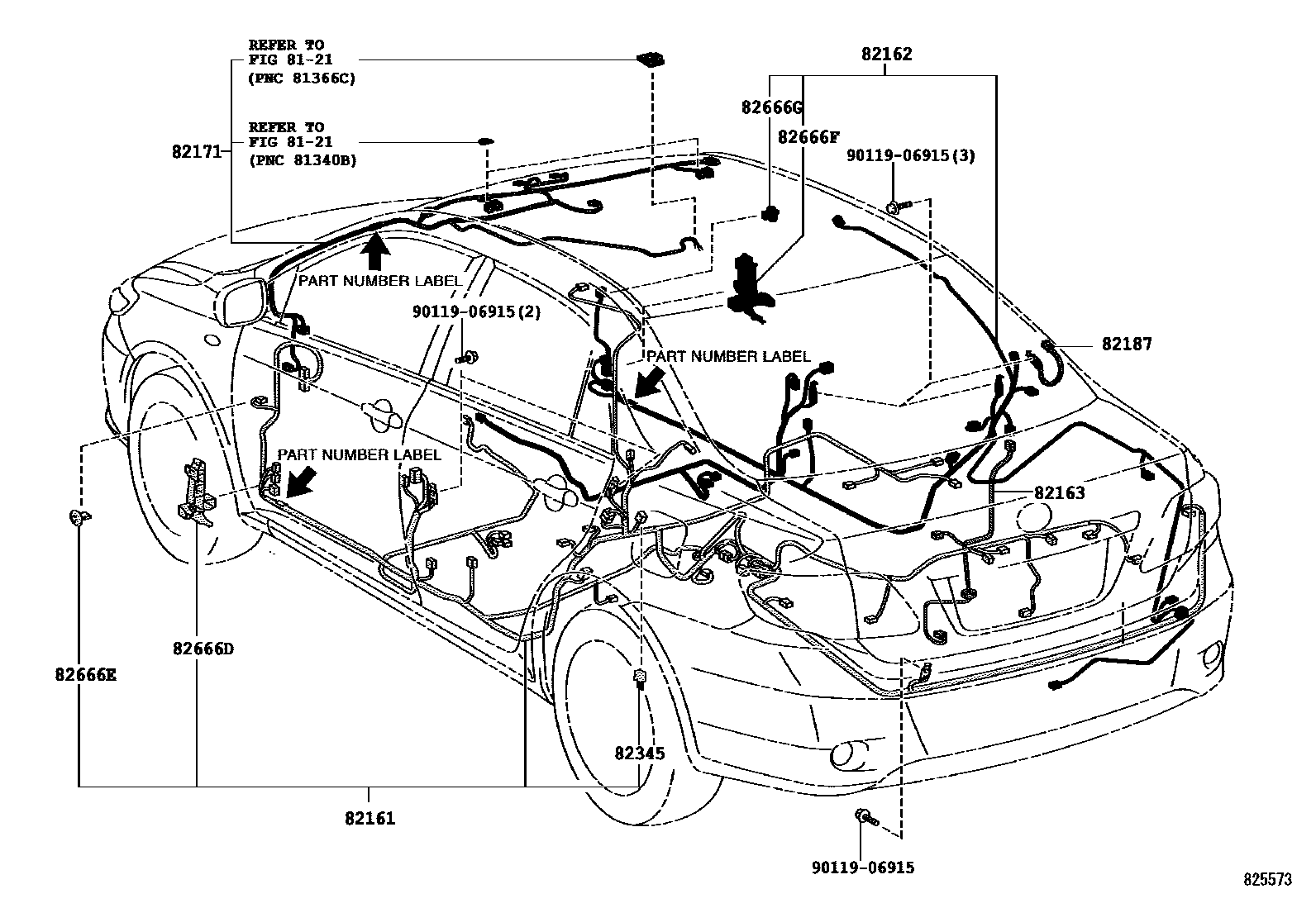

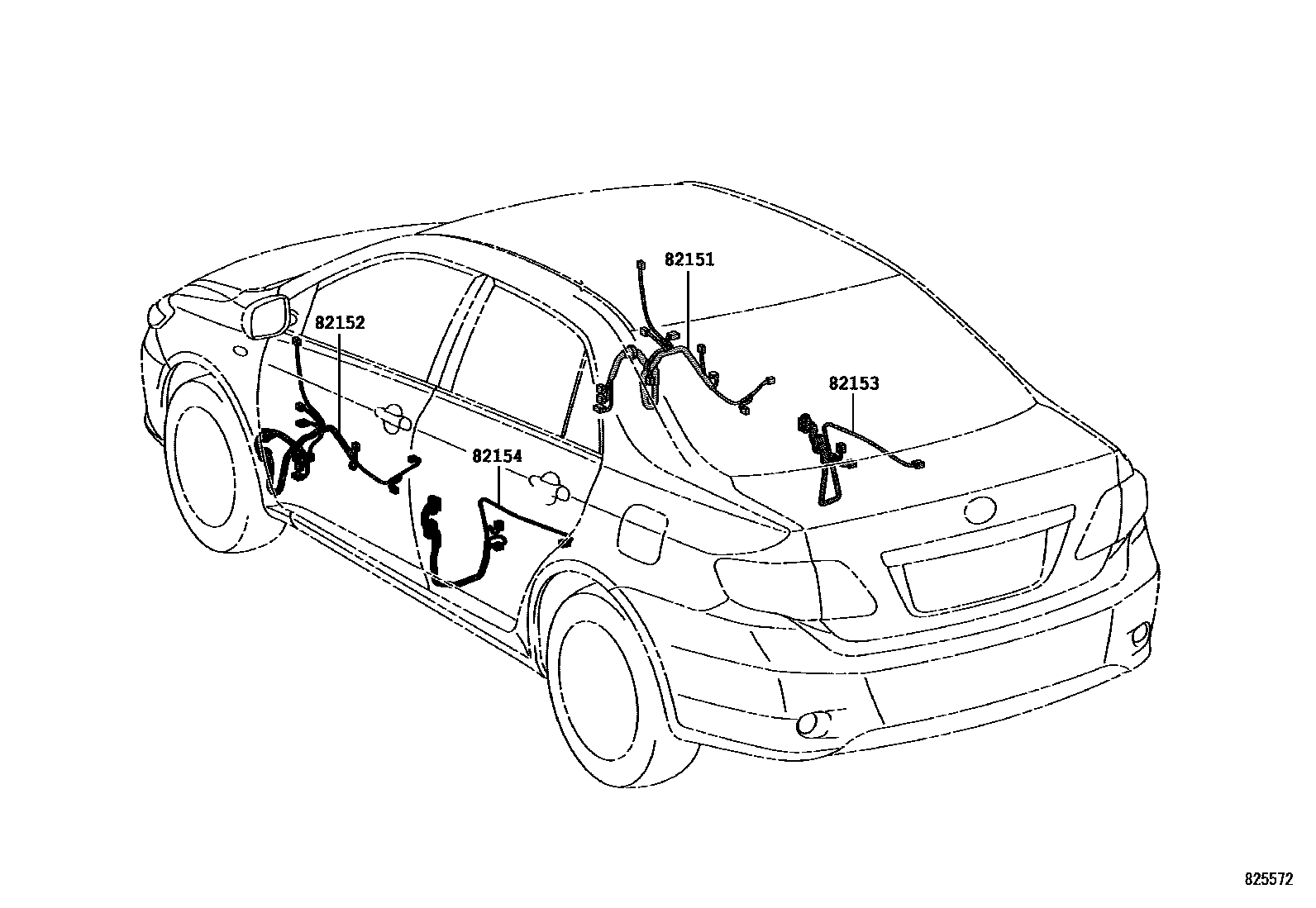

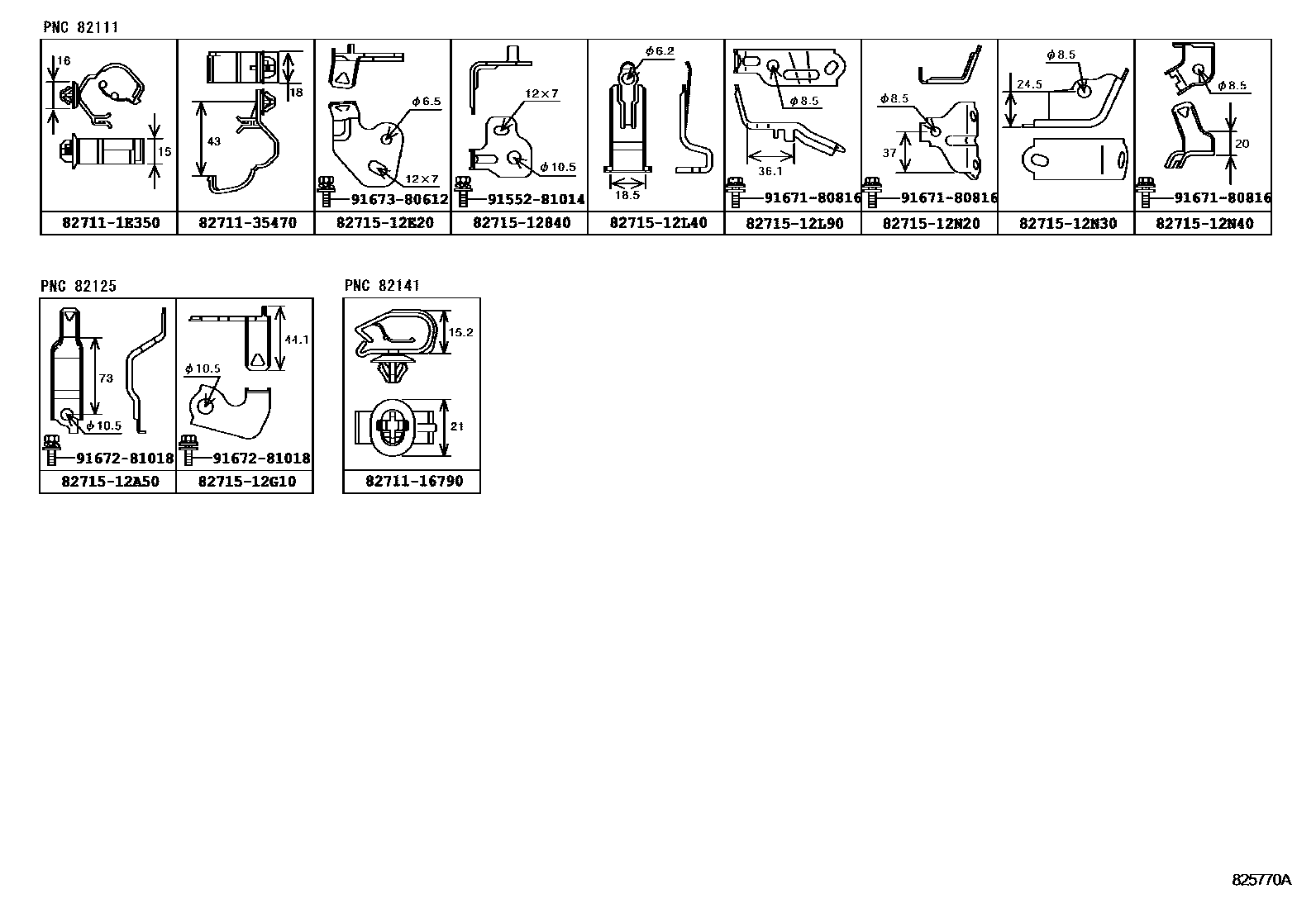

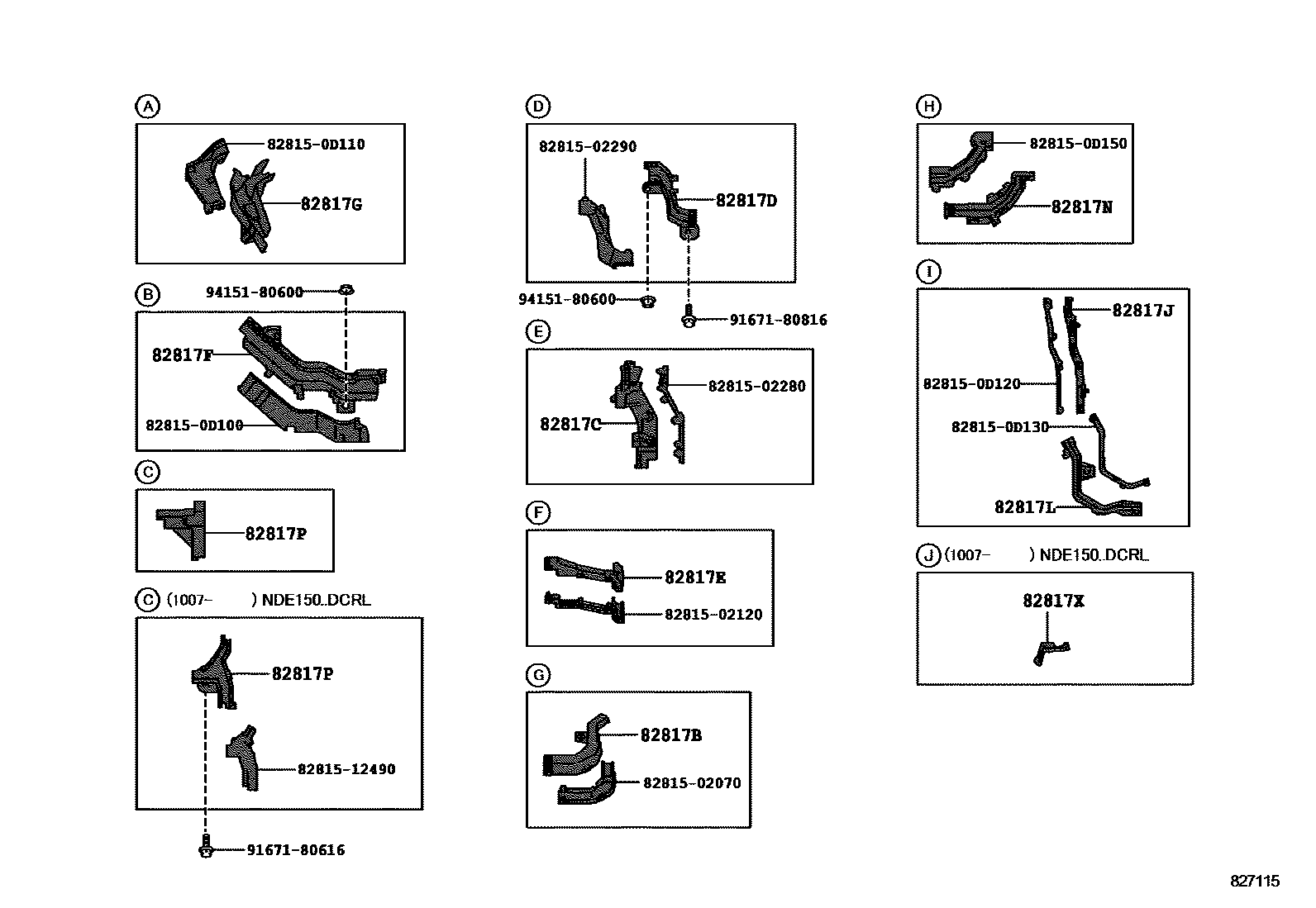

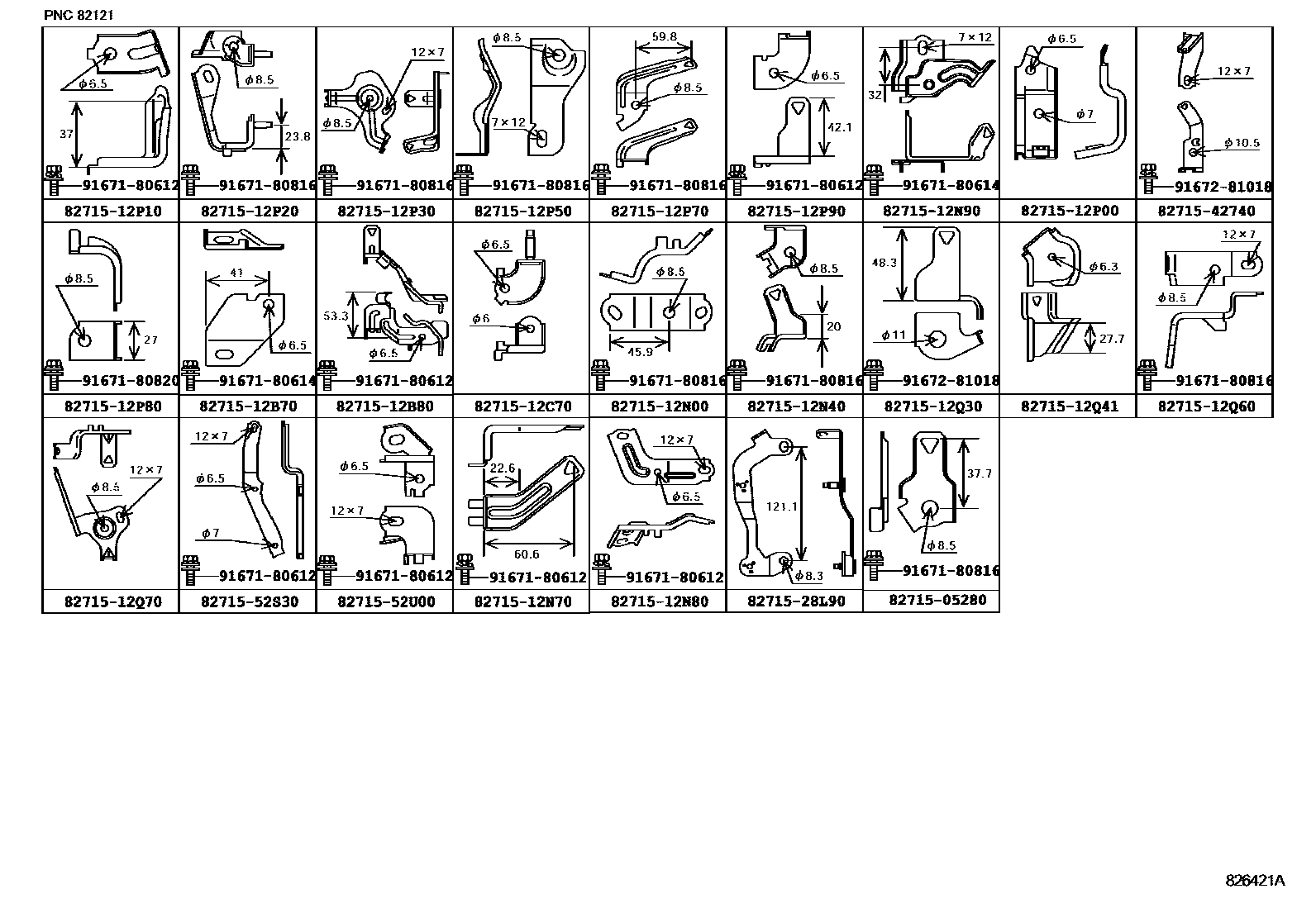

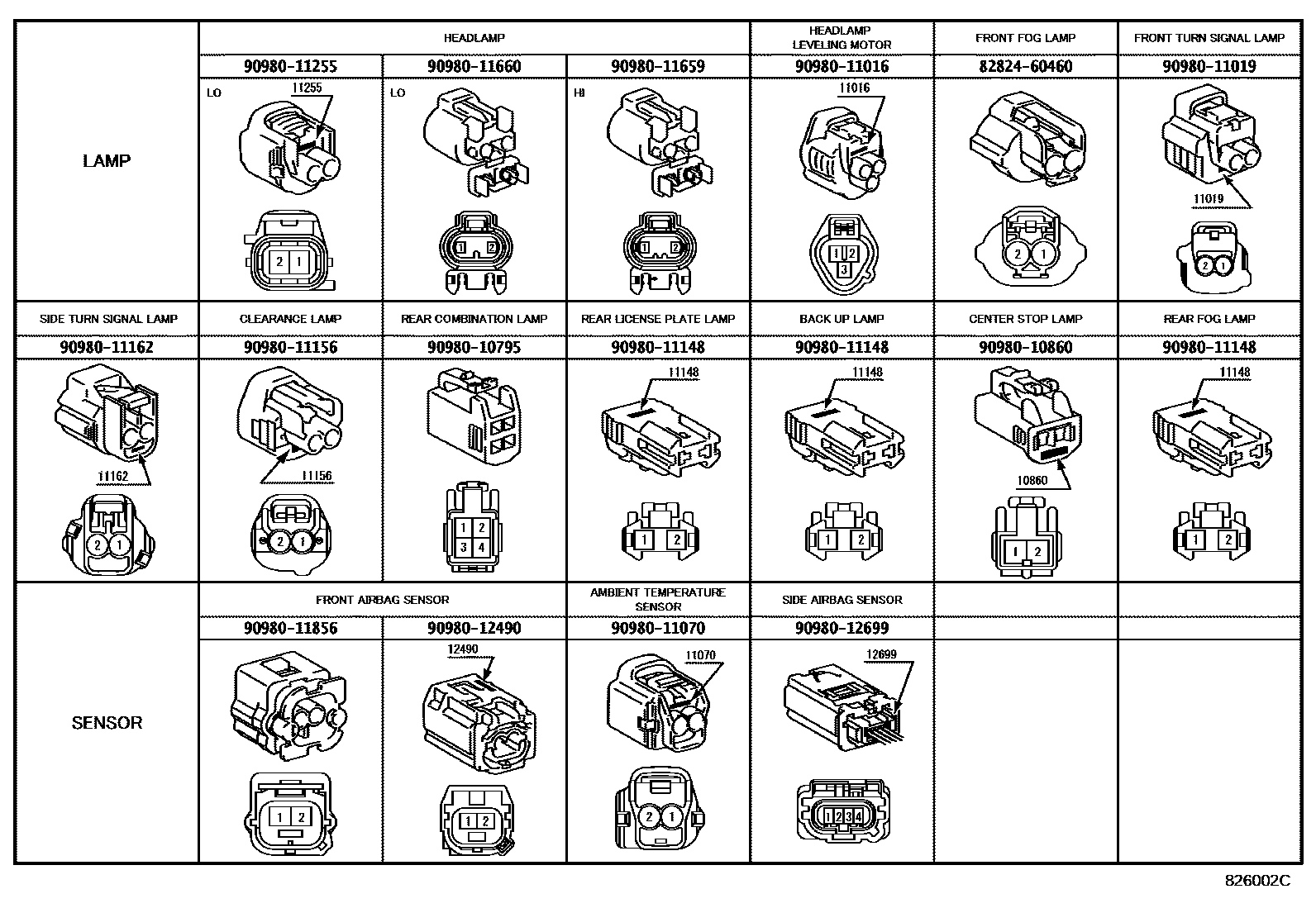

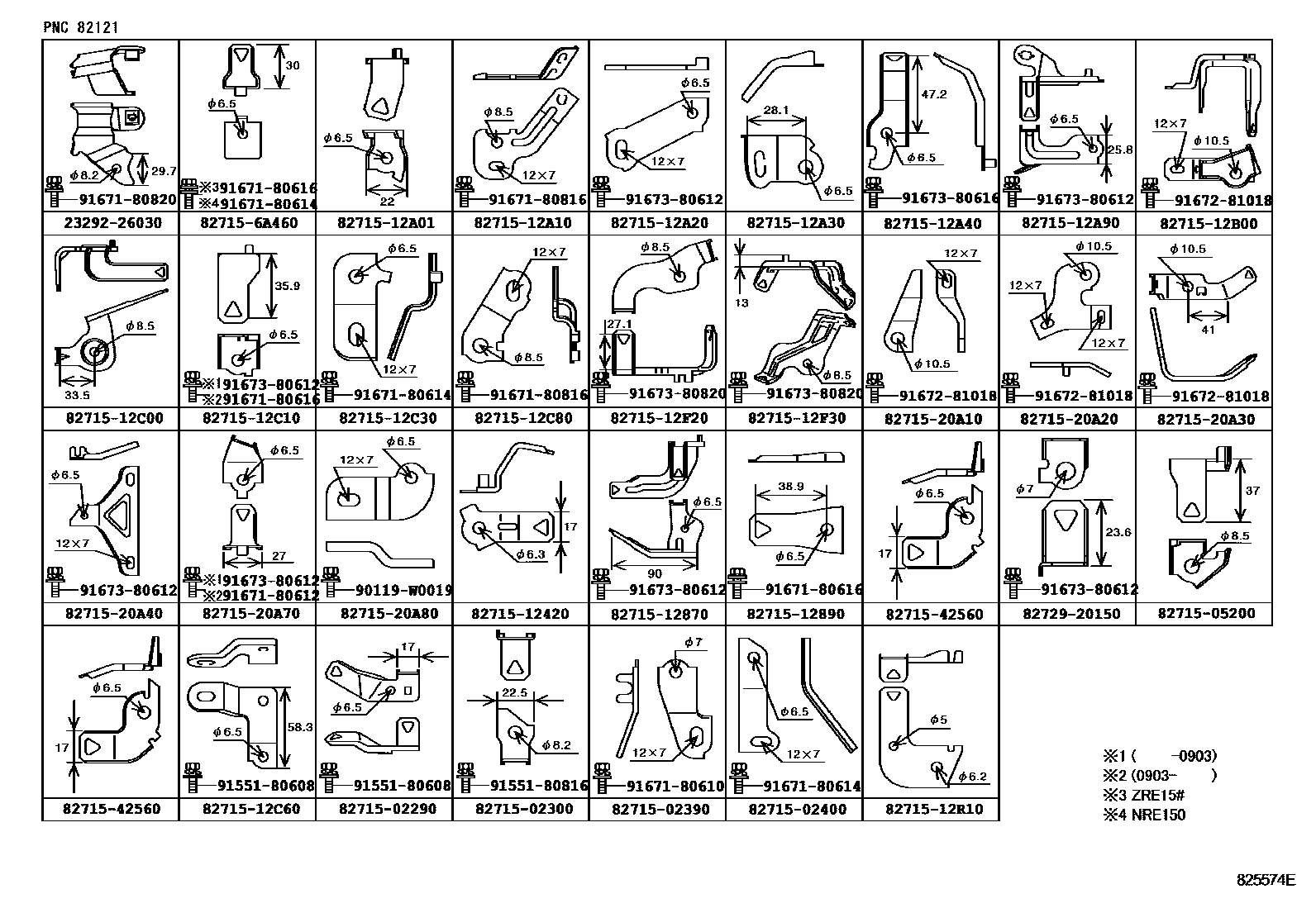

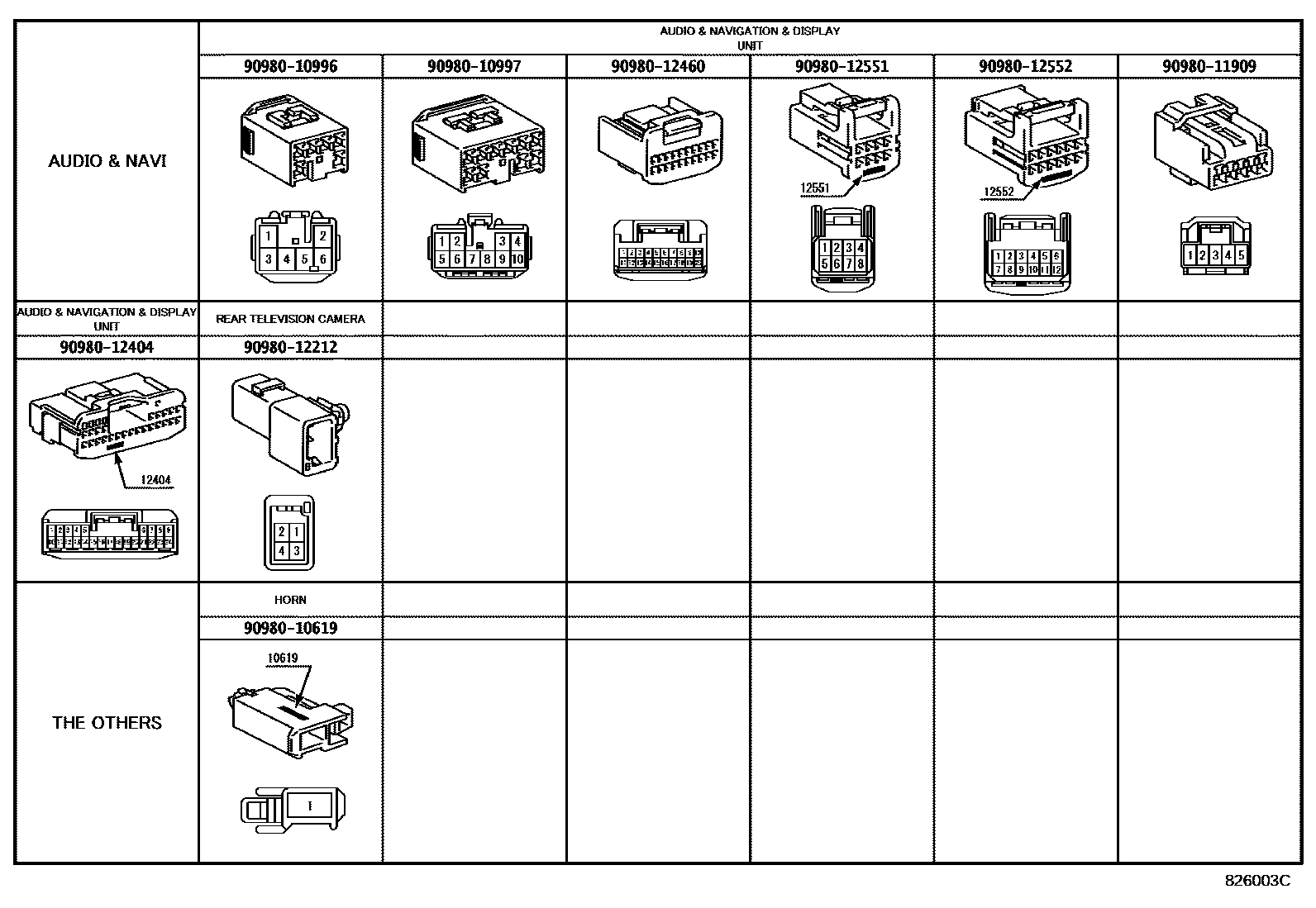

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 21 images and 58 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

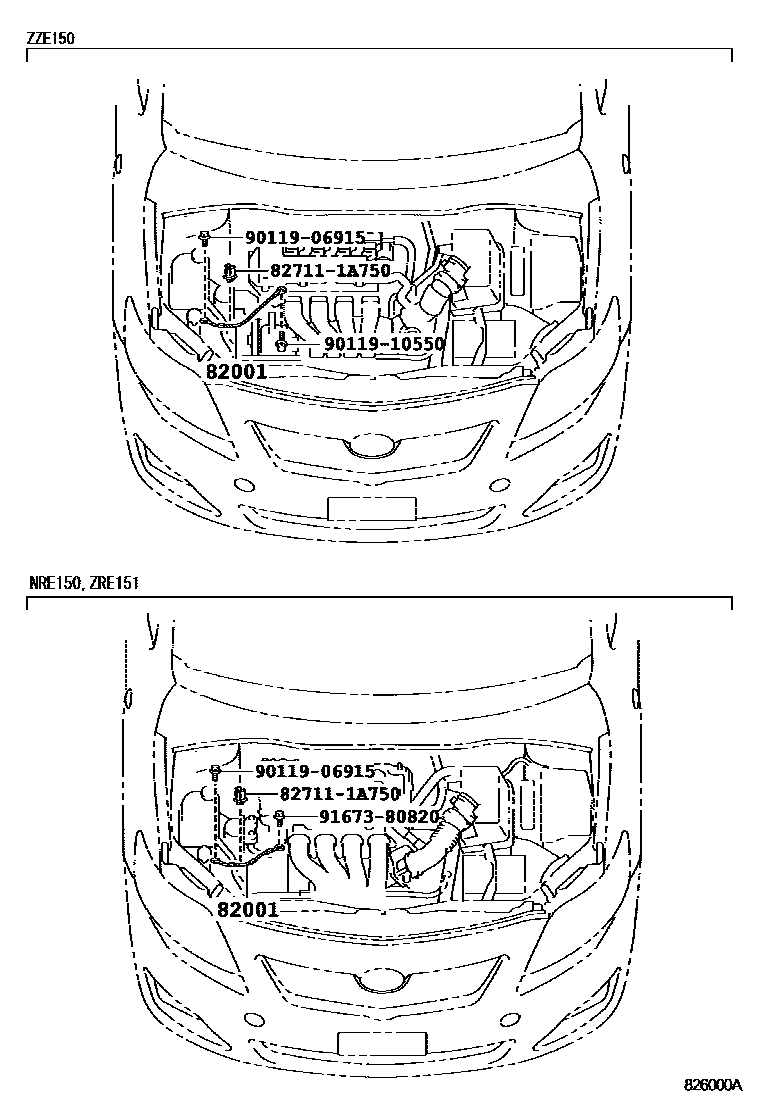

| 82001 | Connection cable No. 1 | 90080-82056 · 90080-82057 |
| 82111 | Engine room main wiring harness | 82111-0ZN10 · 82111-0ZN20 · 82111-0ZN30 · 82111-0ZN40 · 82111-0ZN50 · 82111-0ZN60 · 82111-0ZN70 · 82111-0ZN80 · 82111-0ZN90 · 82111-0ZP00 · 82111-0ZP10 · 82111-0ZP20 · 82111-0ZP30 · 82111-0ZP40 · 82111-0ZP50 · 82111-0ZP60 · 82111-0ZP70 · 82111-0ZP80 · 82111-0ZP90 · 82111-0ZQ00 · 82111-0ZQ10 · 82111-0ZQ20 · 82111-0ZQ30 · 82111-0ZQ40 · 82111-0ZQ50 · 82111-0ZQ60 · 82111-0ZQ70 · 82111-0ZQ80 · 82111-0ZQ90 · 82111-0ZR00 · 82111-0ZR10 · 82111-0ZR30 · 82111-0ZR50 · 82111-0ZS20 · 82111-0ZS30 · 82111-0ZS40 · 82111-0ZS50 · 82111-0ZS60 · 82111-0ZS70 · 82111-0ZS80 · 82111-0ZS90 · 82111-0ZT00 · 82111-0ZT10 · 82111-0ZT20 · 82111-0ZT30 · 82111-0ZT40 · 82111-0ZT50 · 82111-0ZT60 · 82111-0ZT70 · 82111-0ZT80 · 82111-0ZT90 · 82111-0ZU00 · 82111-0ZU10 · 82111-0ZW50 · 82111-0ZW60 · 82115-02E90 · 82115-02F00 · 82115-02F10 · 82115-02F20 · 82115-02F30 · 82115-02F40 · 82115-02F50 · 82115-02F60 · 82115-02F70 · 82115-02F80 · 82115-02G20 · 82115-02G30 · 82115-02G40 · 82115-02G50 · 82115-02G60 · 82115-02G70 · 82115-02G80 · 82115-02G90 · 82115-02J00 · 82115-02J10 · 82115-02J20 · 82115-02J30 · 82115-02J40 · 82115-02J50 · 82115-02J60 · 82115-02J70 · 82115-02J80 · 82115-02J90 · 82115-02K00 · 82115-02K10 · 82115-02K30 · 82115-02K80 · 82115-02L10 · 82115-02L20 · 82116-02770 · 82116-02780 · 82116-02790 · 82116-02800 · 82116-02810 · 82116-02820 · 82116-02830 · 82116-02840 · 82116-02850 · 82116-02860 · 82116-02870 · 82116-02880 · 82116-02890 · 82116-02A00 · 82116-02A10 · 82116-02A20 · 82116-02A30 · 82116-02A40 · 82116-02A50 · 82116-02A60 · 82116-02A70 · 82116-02B50 · 82116-02B60 · 82116-02B70 · 82116-02B80 · 82116-02B90 · 82116-02C00 · 82116-02C80 · 82116-02D20 · 82116-02D60 · 82116-02Q50 · 82116-02R30 · 82116-02R40 · 82116-02R50 · 82116-02R60 · 82116-02R70 · 82116-02R80 · 82116-02U30 · 82116-02U40 · 82116-02U50 · 82116-02U60 · 82116-02V90 · 82116-02W20 · 82116-02W30 · 82116-02W40 |
| 82112 | Engine room wiring harness No. 2 | 82112-05010 |
| 82113 | Engine room wiring harness No. 3 | 82113-02020 |
| 82114 | Engine room wiring harness No. 4 | 82114-02020 |

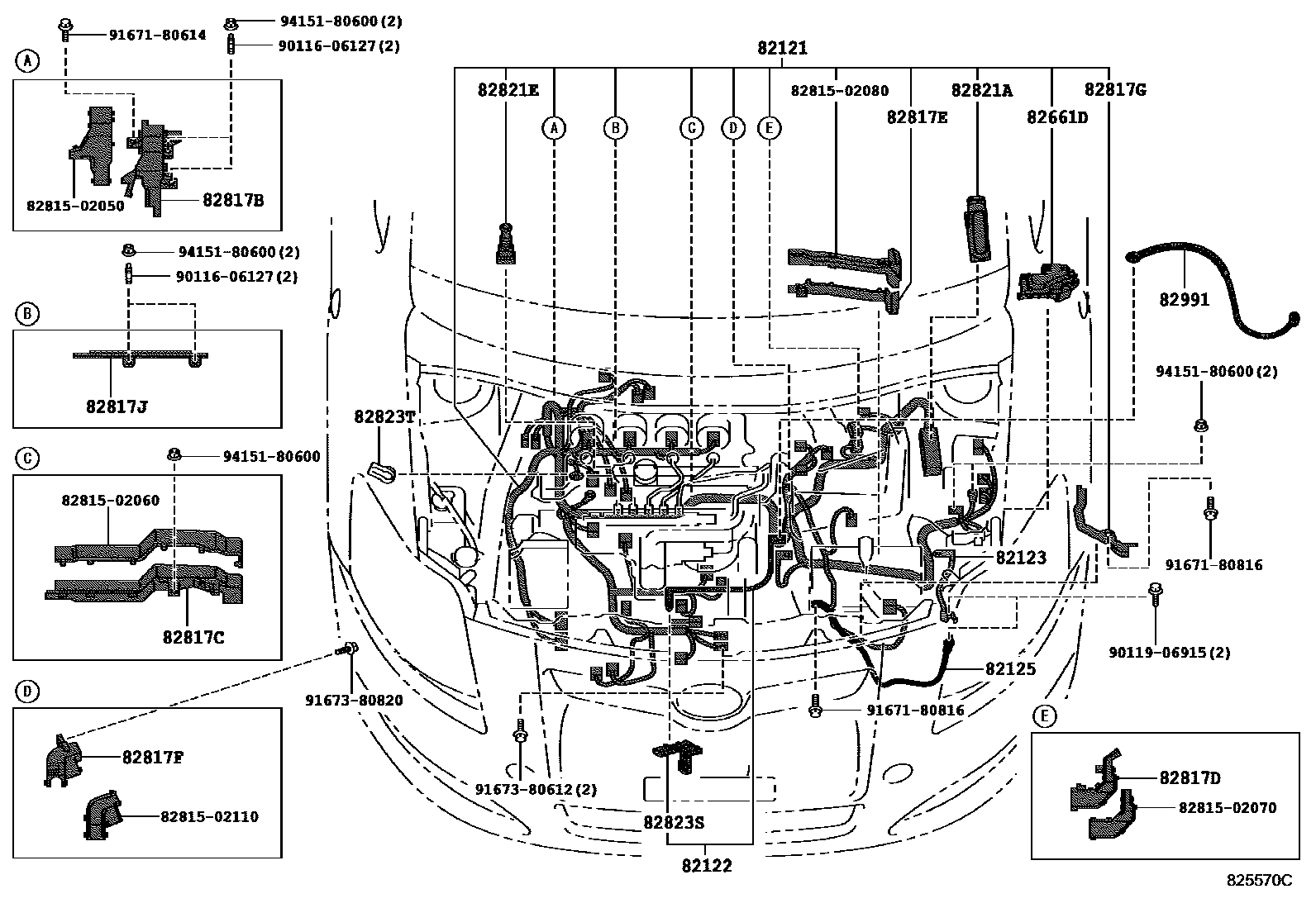

| 82121 | Engine wiring harness | 82121-02J90 · 82121-02K00 · 82121-02K20 · 82121-02K31 · 82121-02K51 · 82121-02K60 · 82121-02K70 · 82121-02S20 · 82121-02S21 · 82121-02S30 · 82121-02S50 · 82121-02S60 · 82121-02S70 · 82121-02T00 · 82121-02T10 · 82121-02T20 · 82121-02T30 · 82121-02T40 · 82121-02T41 · 82121-02T60 · 82121-02T61 · 82121-02V50 · 82121-02V60 · 82121-02Y90 · 82121-02Y91 · 82121-02Z00 · 82121-02Z01 · 82121-02Z10 · 82121-0Z140 · 82121-0Z150 |
| 82122 | Engine No. 2 wiring harness | 82122-02060 · 82122-02070 · 82122-02080 · 82122-02120 · 82122-02130 · 82122-02140 |
| 82123 | Engine No. 3 wiring harness | 82123-02290 · 82123-02300 · 82123-02430 · 82123-02440 |
| 82124 | Engine No. 4 wiring harness | 82124-02090 · 82124-12150 · 82124-12160 |
| 82125 | Transmission wiring harness | 82125-02070 · 82125-02080 · 82125-02100 · 82125-02110 · 82125-02330 · 82125-02340 |

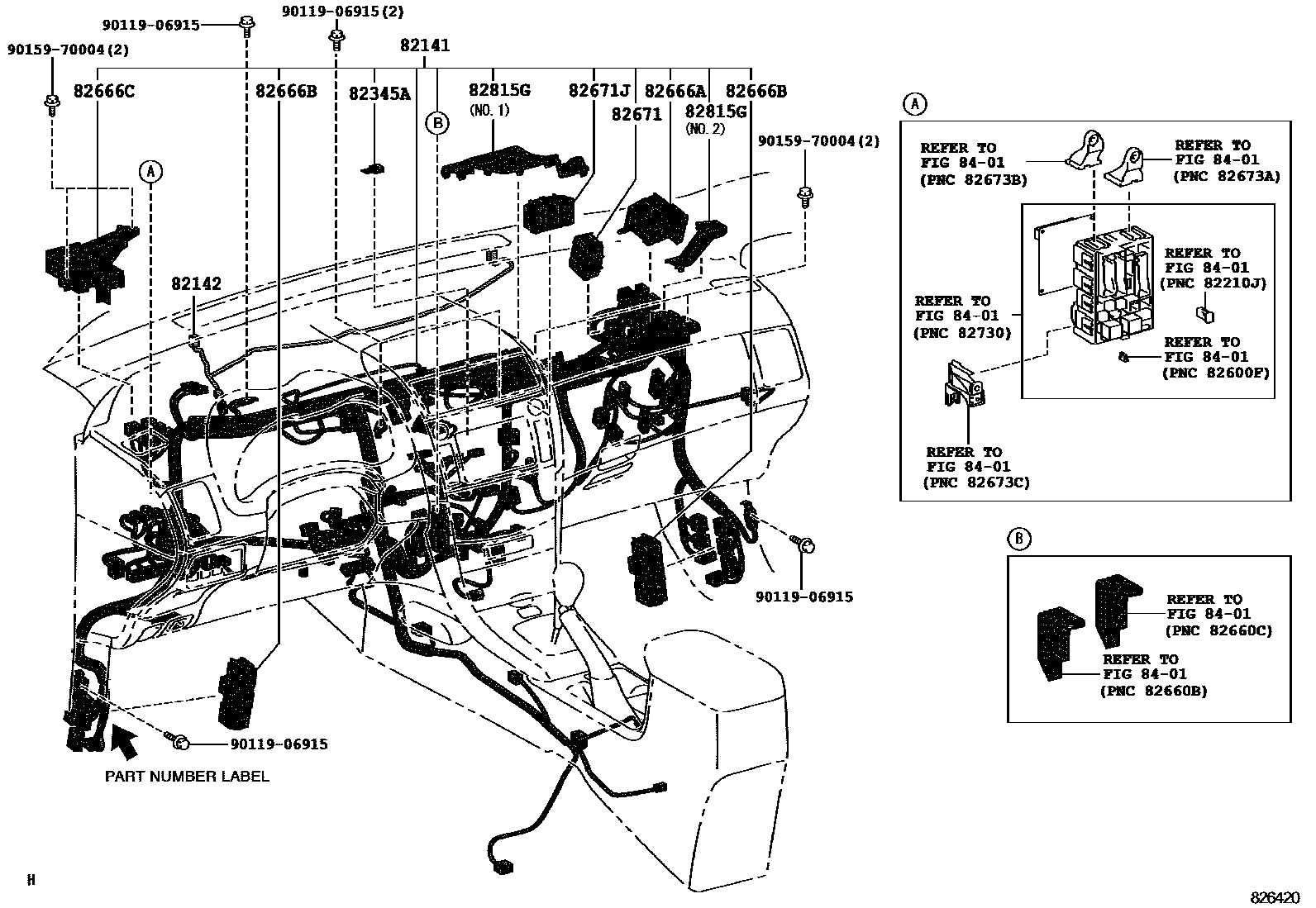

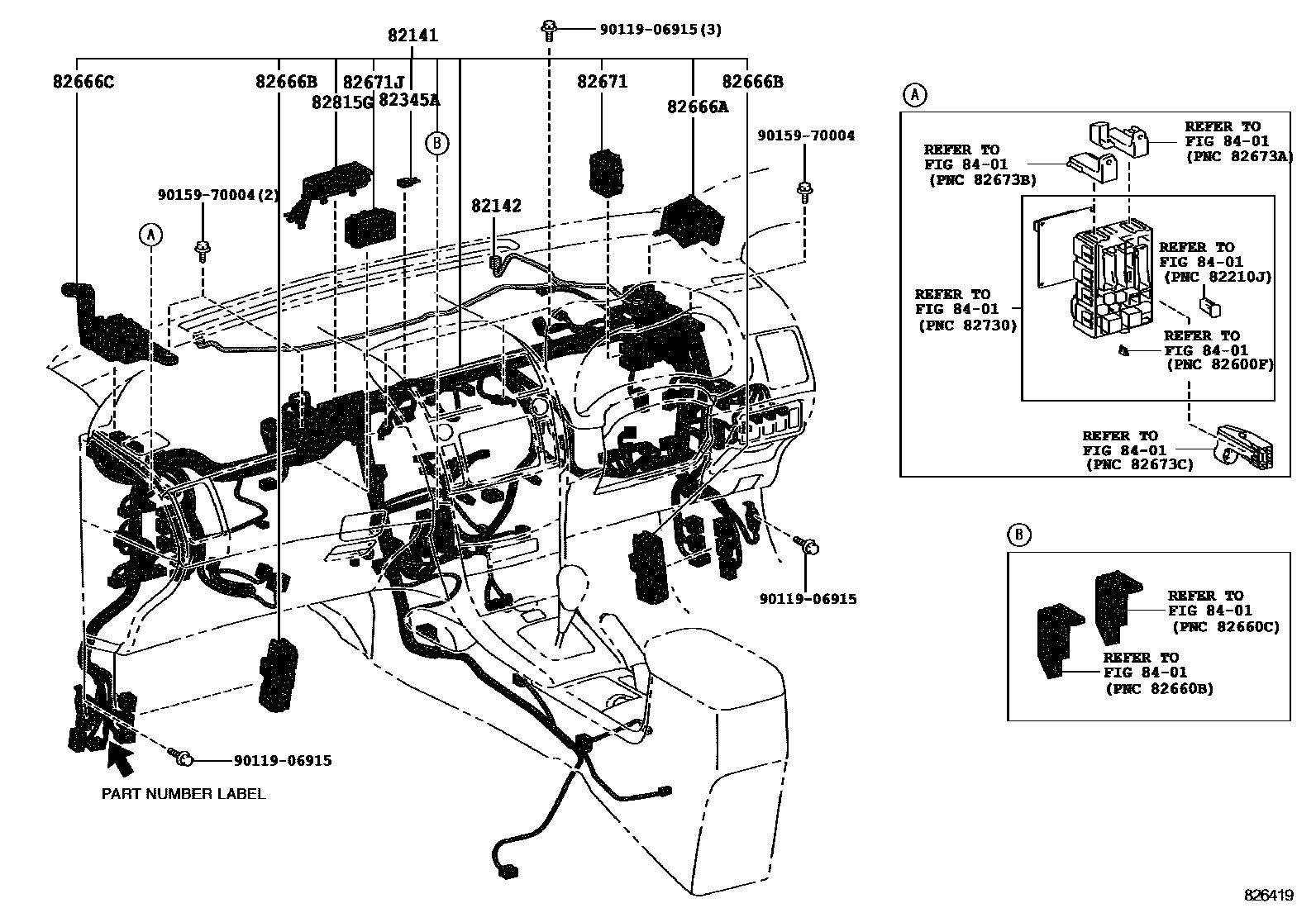

| 82141 | Dashboard wiring harness | 82117-02W10 · 82118-0Z130 · 82118-0Z140 · 82118-0Z150 · 82118-0Z160 · 82118-0Z170 · 82118-0Z180 · 82118-0Z190 · 82118-0Z200 · 82118-0Z210 · 82118-0Z220 · 82138-02T10 · 82138-02T20 · 82138-02T30 · 82138-02T40 · 82138-02T50 · 82138-02T60 · 82138-02T70 · 82138-02T80 · 82138-02T90 · 82138-02U00 · 82138-02U10 · 82138-02U20 · 82138-02U30 · 82138-02U40 · 82138-02U50 · 82138-02U70 · 82138-02U80 · 82138-02U90 · 82138-02V00 · 82138-02V10 · 82138-02V60 · 82138-02V80 · 82138-02W00 · 82138-02W20 · 82138-02W40 · 82138-02W60 · 82138-02W70 · 82138-02X40 · 82138-02X50 · 82138-02X60 · 82138-02X70 · 82141-0ZT10 · 82141-0ZT20 · 82141-0ZT30 · 82141-0ZT40 · 82141-0ZT50 · 82141-0ZT60 · 82141-0ZT70 · 82141-0ZT80 · 82141-0ZT90 · 82141-0ZU00 · 82141-0ZU10 · 82141-0ZU20 · 82141-0ZU30 · 82141-0ZU40 · 82141-0ZU50 · 82141-0ZU60 · 82141-0ZU70 · 82141-0ZU80 · 82141-0ZU90 · 82141-0ZV00 · 82141-0ZV10 · 82141-0ZV20 · 82141-0ZV30 · 82141-0ZV40 · 82141-0ZV50 · 82141-0ZV60 · 82141-0ZV70 · 82141-0ZV80 · 82141-0ZV90 · 82141-0ZW00 · 82141-0ZW10 · 82145-0ZQ50 · 82145-0ZQ60 · 82145-0ZQ70 · 82145-0ZQ80 · 82145-0ZR00 · 82145-0ZR10 · 82145-0ZR20 · 82145-0ZR30 · 82145-0ZR40 · 82145-0ZR50 · 82145-0ZR70 · 82145-0ZR80 · 82145-0ZR90 · 82145-0ZS50 · 82145-0ZS60 · 82145-0ZS70 · 82145-0ZS80 · 82145-0ZS90 · 82145-0ZT10 · 82146-0ZF90 · 82146-0ZG00 · 82146-0ZG10 · 82146-0ZG20 · 82146-0ZG21 · 82146-0ZG30 · 82146-0ZG40 · 82146-0ZG50 · 82146-0ZG60 · 82146-0ZG70 · 82146-0ZG80 · 82146-0ZG90 · 82146-0ZJ00 · 82146-0ZK40 · 82146-0ZK50 · 82146-0ZK60 · 82146-0ZK70 · 82146-0ZK80 · 82146-0ZK90 · 82146-0ZL00 · 82146-0ZL10 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-02110 · 82142-02200 |
| 82151 | Right front door wiring harness | 82151-02E70 · 82151-02E80 · 82151-02E90 · 82151-02F10 · 82151-02F40 · 82151-02F50 · 82151-02F60 · 82151-02F70 · 82151-02F90 · 82151-02Q80 · 82151-02Q90 · 82151-02R00 · 82151-02R10 · 82151-02R40 · 82151-02R50 · 82151-02R60 · 82151-02R70 · 82151-02R80 · 82151-02W00 · 82151-02W10 · 82151-02W50 · 82151-02W60 · 82151-02X00 · 82151-02X10 · 82151-02X20 · 82151-02Z30 · 82151-02Z40 · 82151-02Z50 · 82151-02Z70 · 82151-02Z80 · 82151-0Z120 · 82151-0Z130 |
| 82152 | Left front door wiring harness | 82152-02E70 · 82152-02E80 · 82152-02E90 · 82152-02F00 · 82152-02F10 · 82152-02F30 · 82152-02F60 · 82152-02F70 · 82152-02F90 · 82152-02P80 · 82152-02P90 · 82152-02Q00 · 82152-02Q10 · 82152-02Q20 · 82152-02Q30 · 82152-02Q60 · 82152-02Q70 · 82152-02Q80 · 82152-02U80 · 82152-02U90 · 82152-02V30 · 82152-02V40 · 82152-02V80 · 82152-02V90 · 82152-02W00 · 82152-02Y50 · 82152-02Y60 · 82152-02Y70 · 82152-02Y90 · 82152-02Z00 · 82152-02Z10 · 82152-02Z20 |
| 82153 | Rear door wiring harness No. 1 | 82153-02500 · 82153-02510 · 82153-02830 · 82153-02840 |
| 82154 | Rear door wiring harness No. 2 | 82154-02340 · 82154-02350 · 82154-02670 · 82154-02680 |
| 82161 | floor wiring harness | 82161-02P20 · 82161-02P30 · 82161-02P40 · 82161-02P50 · 82161-02P60 · 82161-02P70 · 82161-02P80 · 82161-02Z50 · 82161-02Z60 · 82161-02Z70 · 82161-02Z80 · 82161-02Z90 · 82161-0Z380 · 82161-0Z390 · 82161-0Z630 · 82161-0Z640 · 82161-0Z650 · 82161-0Z660 · 82161-0Z670 · 82161-0Z671 · 82161-0ZC30 · 82161-0ZC40 · 82161-0ZC50 · 82199-02370 · 82199-02380 · 82199-02390 |
| 82162 | Floor wiring harness No. 2 | 82162-02250 · 82162-02260 · 82162-02270 · 82162-02290 · 82162-02300 · 82162-02310 · 82162-02330 · 82162-02E50 · 82162-02E60 · 82162-02E70 · 82162-02E80 · 82162-02E81 · 82162-02E90 · 82162-02F00 · 82162-02F10 · 82162-02F11 · 82162-02J10 · 82162-02J20 · 82162-02J30 · 82162-02J50 · 82162-02J60 · 82162-02N40 |
| 82163 | Floor wiring harness No. 3 | 82163-02070 · 82163-02110 |
| 82171 | Roof No. 1 wiring harness | 82171-02C30 · 82171-02C40 · 82171-02C50 · 82171-02C60 · 82171-02C90 · 82171-02D00 · 82171-02D10 · 82171-02D20 · 82171-02P80 · 82171-02P90 · 82171-02Q00 · 82171-02Q10 · 82171-02R80 · 82171-02R90 |
| 82187 | Rear window wiring harness No. 2 | 82187-02120 |
| 82345 | diode | 82345-12050 |
| 82345A | diode | 82345-12050 |
| 82661D | No. 1 relay box side cover | 82661-12280 |
| 82666A | Connector holder No. 2 | 82666-02200 |
| 82666B | No. 3 connector holder | 82666-02210 |
| 82666C | No. 4 connector holder | 82666-12430 · 82666-12440 |
| 82666D | No. 5 connector holder | 82666-02240 |
| 82666E | No. 6 connector holder | 82666-20280 |
| 82666F | No. 7 connector holder | 82666-02220 |
| 82666G | No. 8 connector holder | 82666-20280 |
| 82671 | junction box | 82671-12260 · 82671-12270 · 82671-12320 |
| 82671J | No. 2 junction box | 82671-12250 · 82671-12280 · 82671-12330 |
| 82815A | Wiring harness protector cover | 82815-02130 · 82815-12150 |
| 82815B | Wiring harness protector cover | 82815-02140 · 82815-12160 |
| 82815G | Wiring harness protector cover | 82815-12300 · 82815-12310 · 82815-12340 |
| 82817 | No. 1 wire harness protection device | 82817-02490 · 82817-12B10 |
| 82817A | No. 2 wire harness protection device | 82817-02500 · 82817-02640 · 82817-12B20 |
| 82817B | No. 3 wire harness protection device | 82817-02360 · 82817-02380 · 82817-05490 · 82817-12860 |
| 82817C | No. 4 wire harness protection device | 82817-02370 · 82817-02400 · 82817-02790 |
| 82817D | No. 5 wire harness protection device | 82817-02380 · 82817-02410 · 82817-02800 · 82817-12J10 |
| 82817E | No. 6 wire harness protection device | 82817-02390 · 82817-02430 · 82817-02760 · 82817-12J60 |
| 82817F | No. 7 wire harness protection device | 82817-02420 · 82817-02770 · 82817-0D170 · 82817-12860 · 82817-12J70 |
| 82817G | No. 8 wire harness protection device | 82817-02440 · 82817-02780 · 82817-0D180 · 82817-12A10 · 82817-12J90 |
| 82817J | No. 9 wire harness protection device | 82817-05410 · 82817-0D190 · 82817-12A20 |
| 82817L | No. 11 wire harness protection device | 82817-0D200 |
| 82817N | No. 13 wire harness protection device | 82817-0D210 |
| 82817P | No. 14 wire harness protection device | 82817-0D230 · 82817-12F90 |
| 82817T | No. 15 wire harness protection device | 82817-12J30 |
| 82817X | No. 17 wire harness protection device | 82817-12K60 |
| 82821A | Connector cover | 82821-12560 |
| 82821E | Connector cover | 82821-12660 · 82821-20370 |
| 82821H | Connector cover | 82821-12650 |
| 82821M | Connector cover | 82821-12590 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-12090 · 82823-12110 · 82823-20080 · 82823-20090 · 82823-20100 · 82823-30120 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 82824 | Harness connector | 82824-34100 |
| 82991 | Fuse repair line | 82991-12110 · 82991-12120 |
