Toyota COROLLA Exhaust Pipe — Figure 1702

Toyota COROLLA EPC diagram 1702, Exhaust Pipe, with 5 images and 16 PNC and OE references.

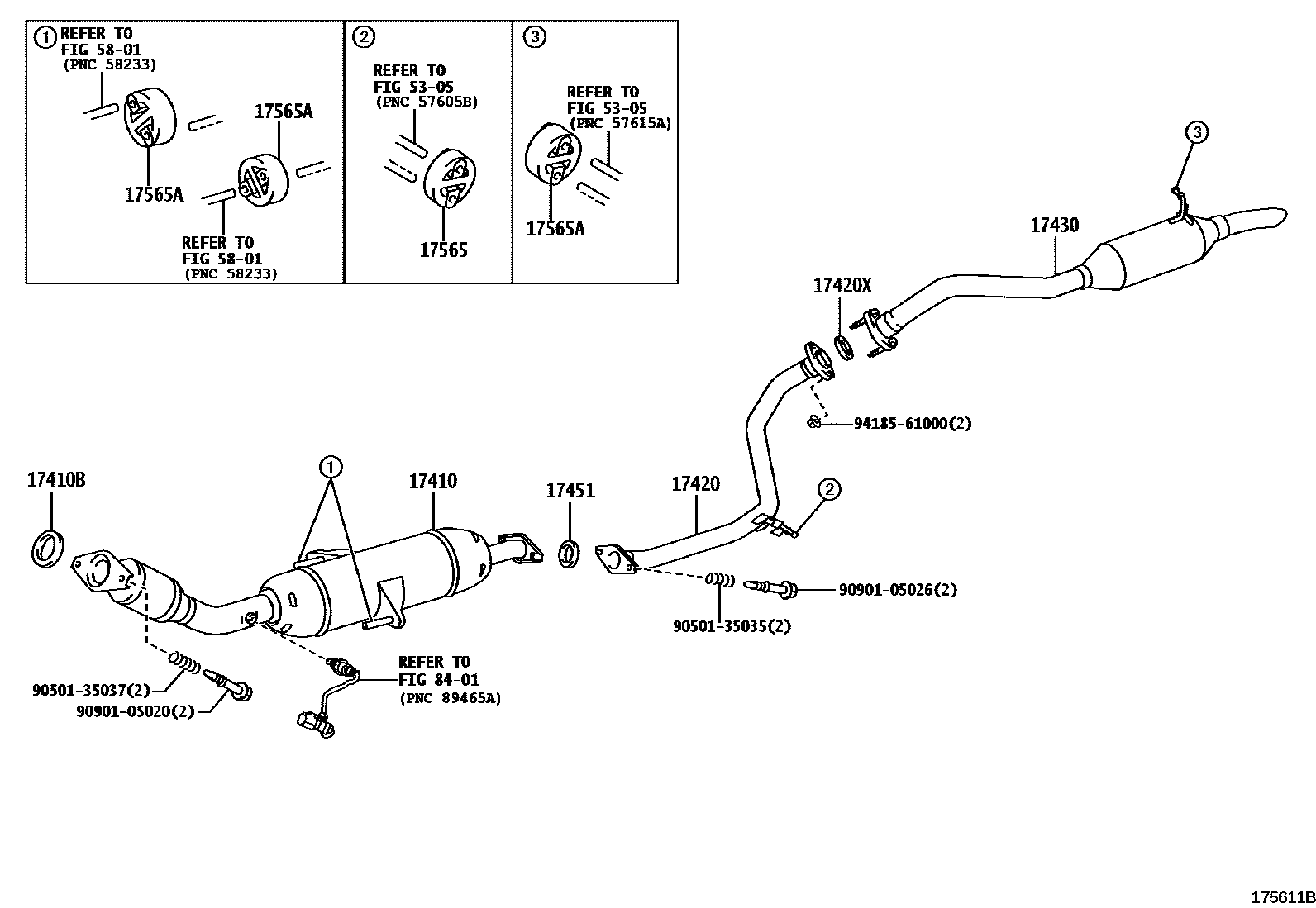

Toyota COROLLA Exhaust Pipe EPC diagram — 175611B
Exhaust Pipe — 175611B (200802 – 999999)

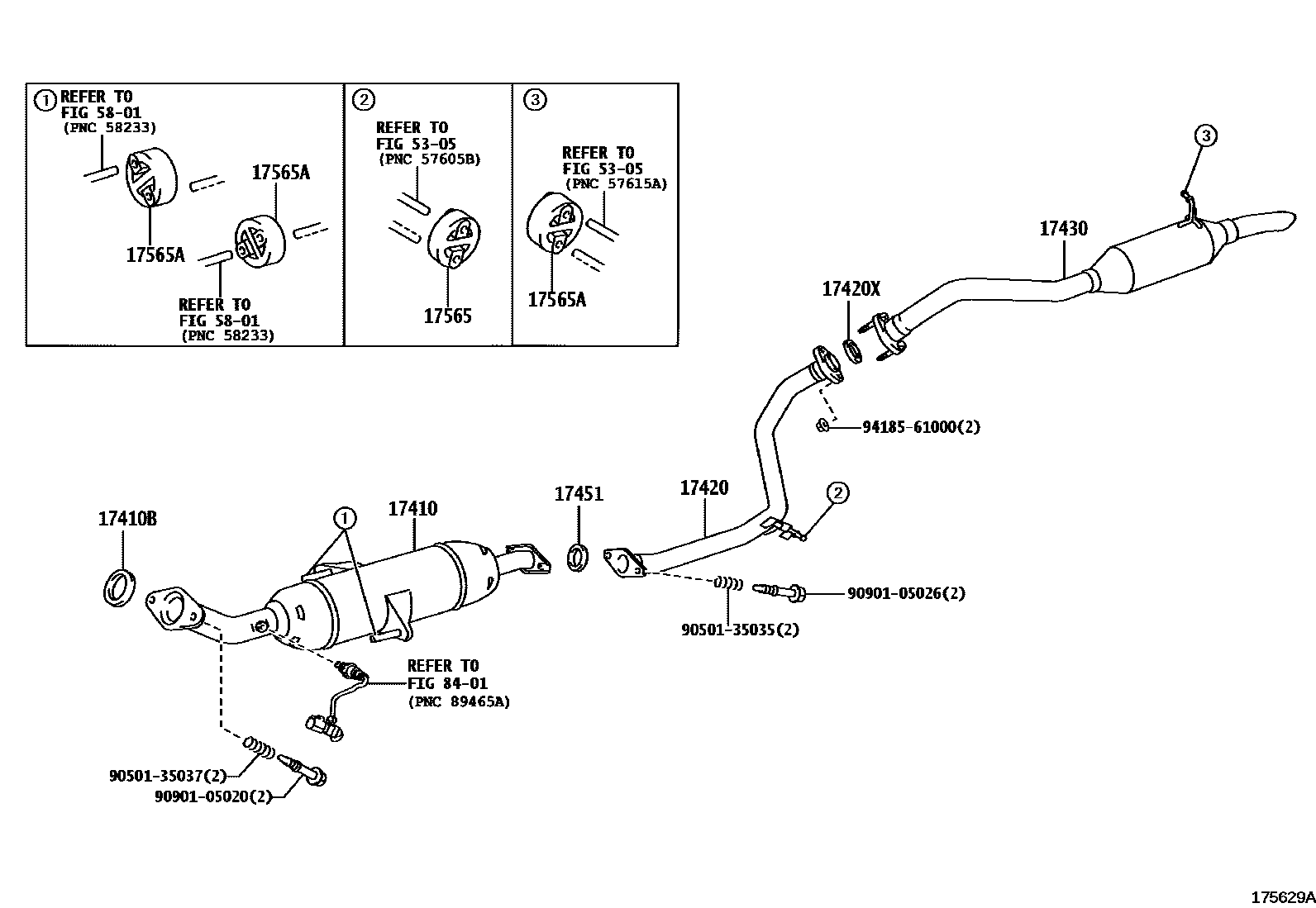

Toyota COROLLA Exhaust Pipe EPC diagram — 175629A
Exhaust Pipe — 175629A (200802 – 999999)

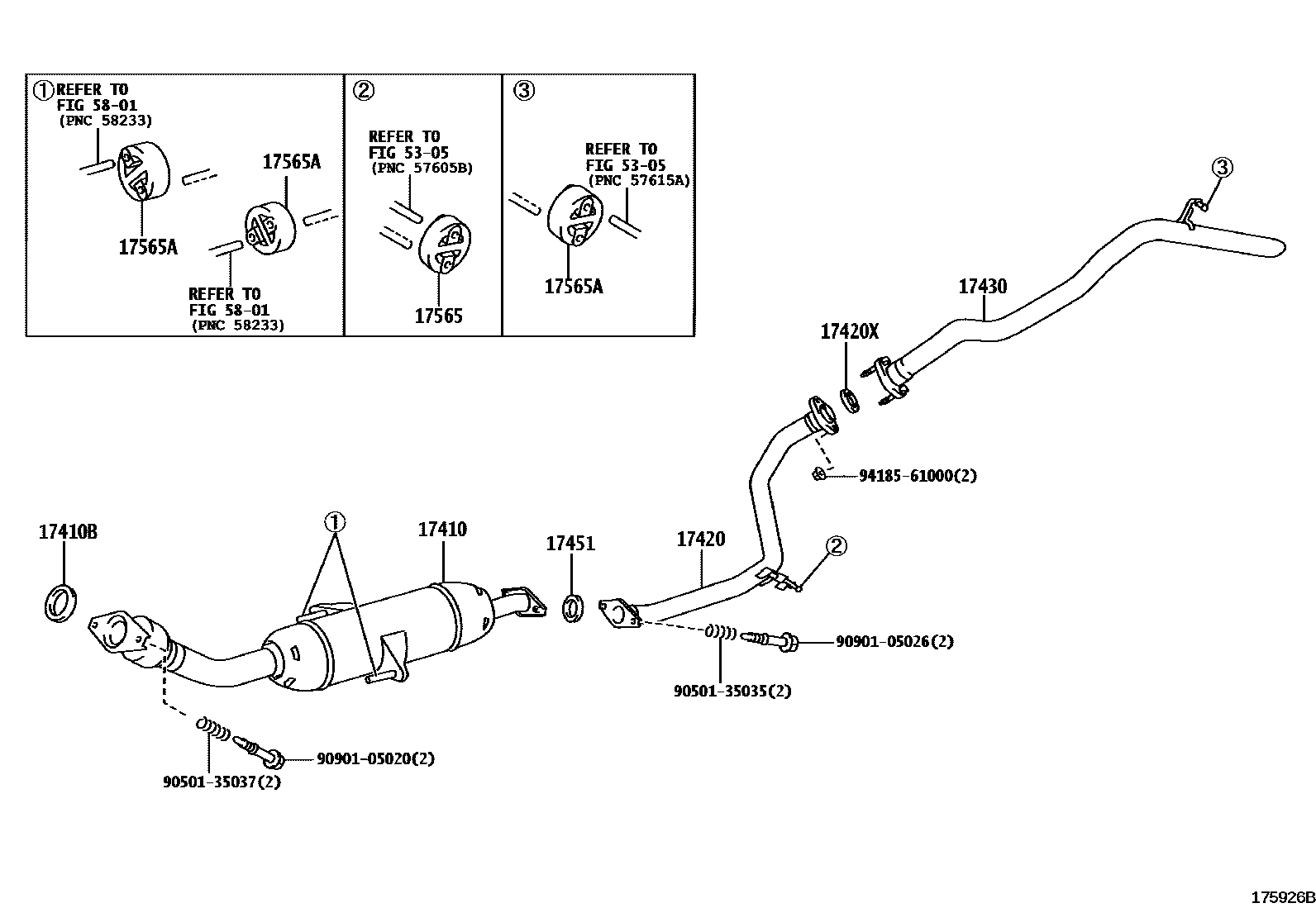

Toyota COROLLA Exhaust Pipe EPC diagram — 175926B
Exhaust Pipe — 175926B (200802 – 999999)

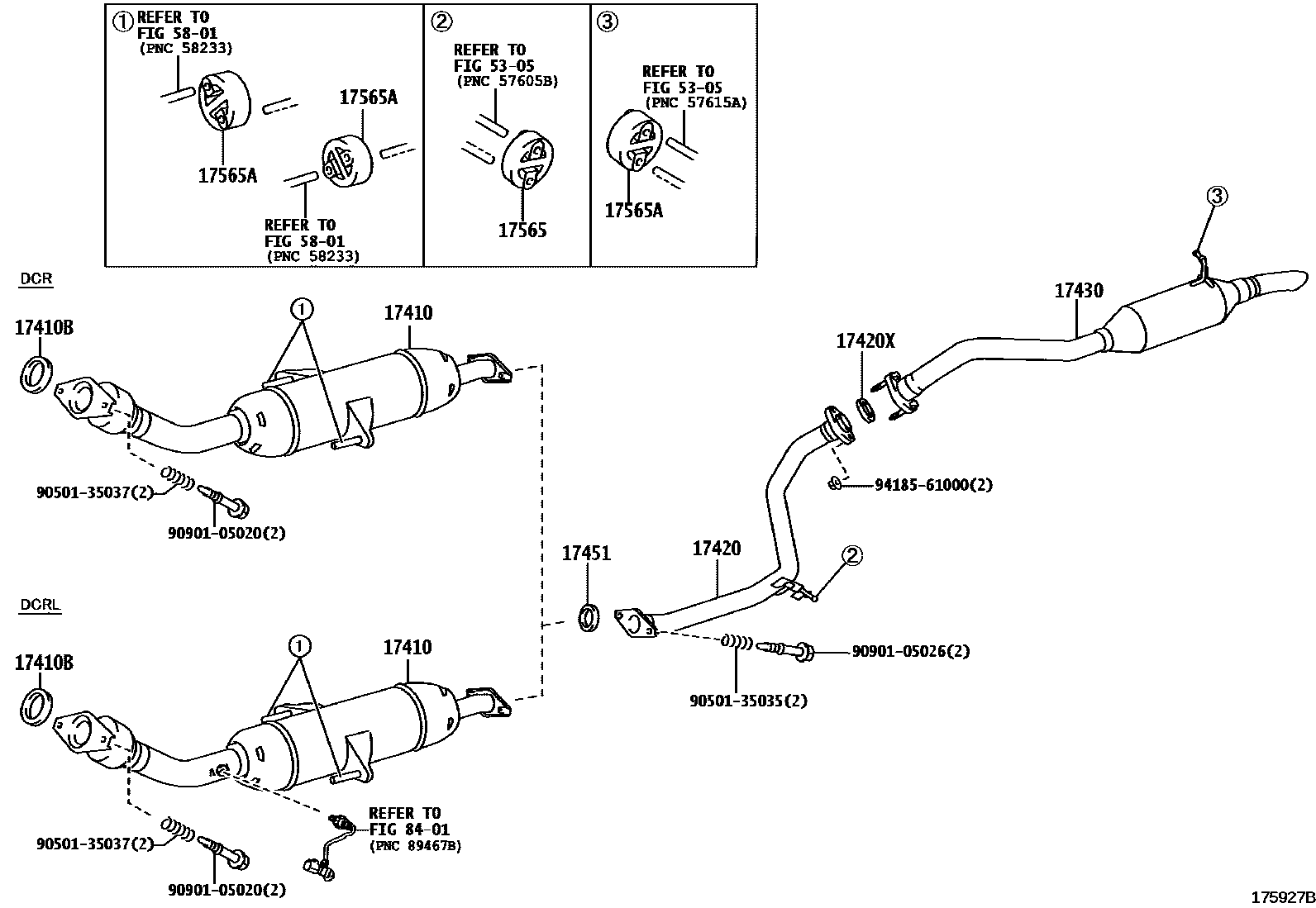

Toyota COROLLA Exhaust Pipe EPC diagram — 175927B
Exhaust Pipe — 175927B (200802 – 999999)

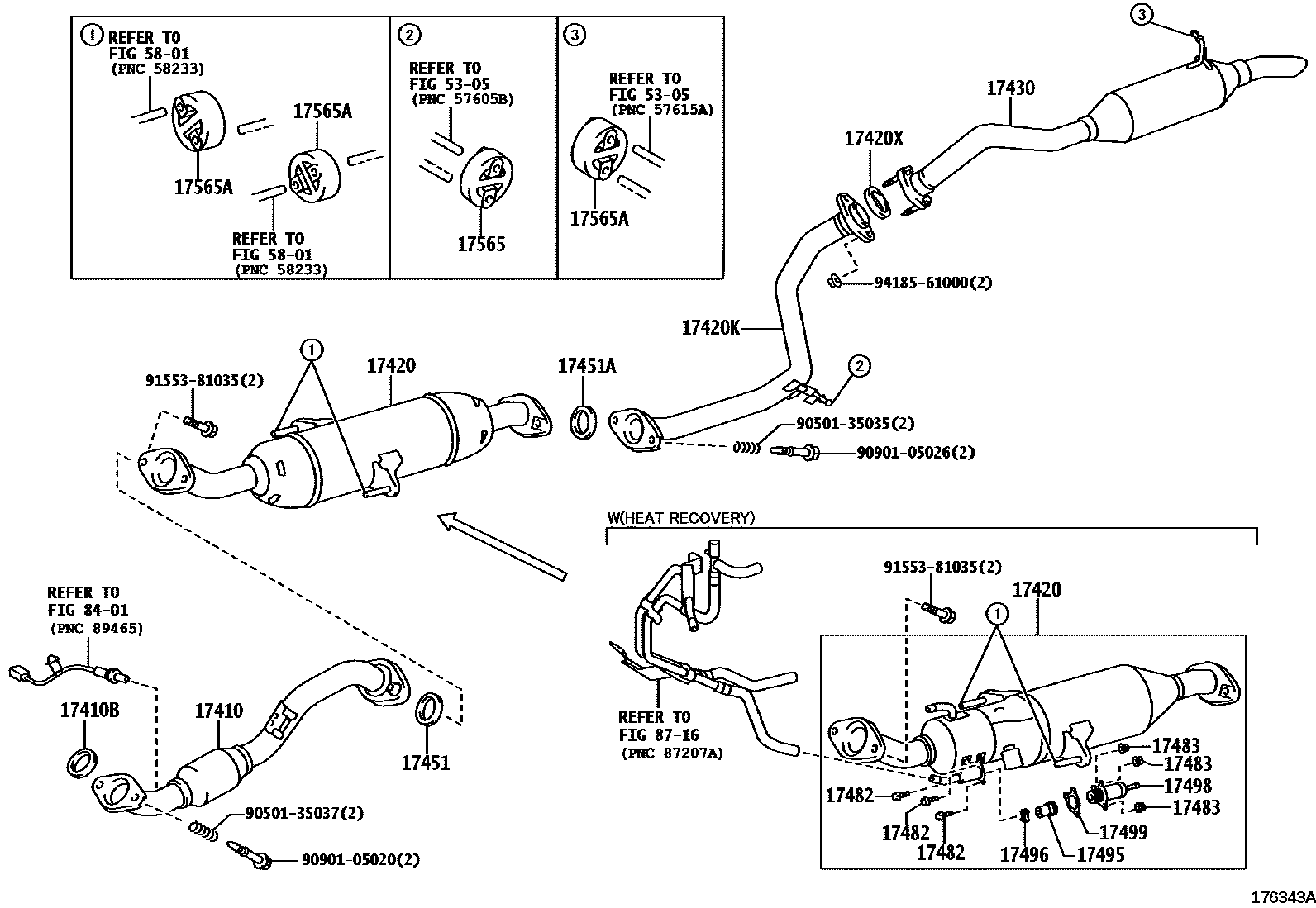

Toyota COROLLA Exhaust Pipe EPC diagram — 176343A
Exhaust Pipe — 176343A (200902 – 999999)

PNC and OE references

PNCPart nameOE numbers
17410Front exhaust pipe assembly17410-0D420 · 17410-0N060 · 17410-0N090 · 17410-0R090 · 17410-0R100 · 17410-0R210 · 17410-0T010 · 17410-0T130 · 17410-0Y040 · 17410-0Y090
17410BExhaust pipe gasket17451-22070 · 17451-28040 · 17451-47020
17420Central exhaust pipe assembly17420-0D140 · 17420-0T010 · 17420-0Y020 · 17420-47080
17420KNo. 2 central exhaust pipe assembly17420-0D140
17420XCenter exhaust pipe liner90917-06089
17430Exhaust tailpipe assembly17430-0D420 · 17430-0N050 · 17430-0R050 · 17430-0R051 · 17430-0T010 · 17430-0T011
17451Exhaust pipe gasket17451-28031 · 17451-28032 · 90917-06089
17451ANo. 2 exhaust pipe gasket17451-28031 · 17451-28032
17482Exhaust pipe exhaust control actuator bolt17482-47010
17483Exhaust pipe exhaust control actuator nut17483-47010
17495Exhaust pipe exhaust control actuator17495-47010
17496Exhaust pipe exhaust control actuator block17496-47010
17498Exhaust pipe exhaust control actuator housing17498-47010
17499Exhaust pipe exhaust control actuator gasket17499-47010
17565No. 5 exhaust pipe lifting lug17565-22030
17565ANo. 4 exhaust pipe lifting lug17565-22040
