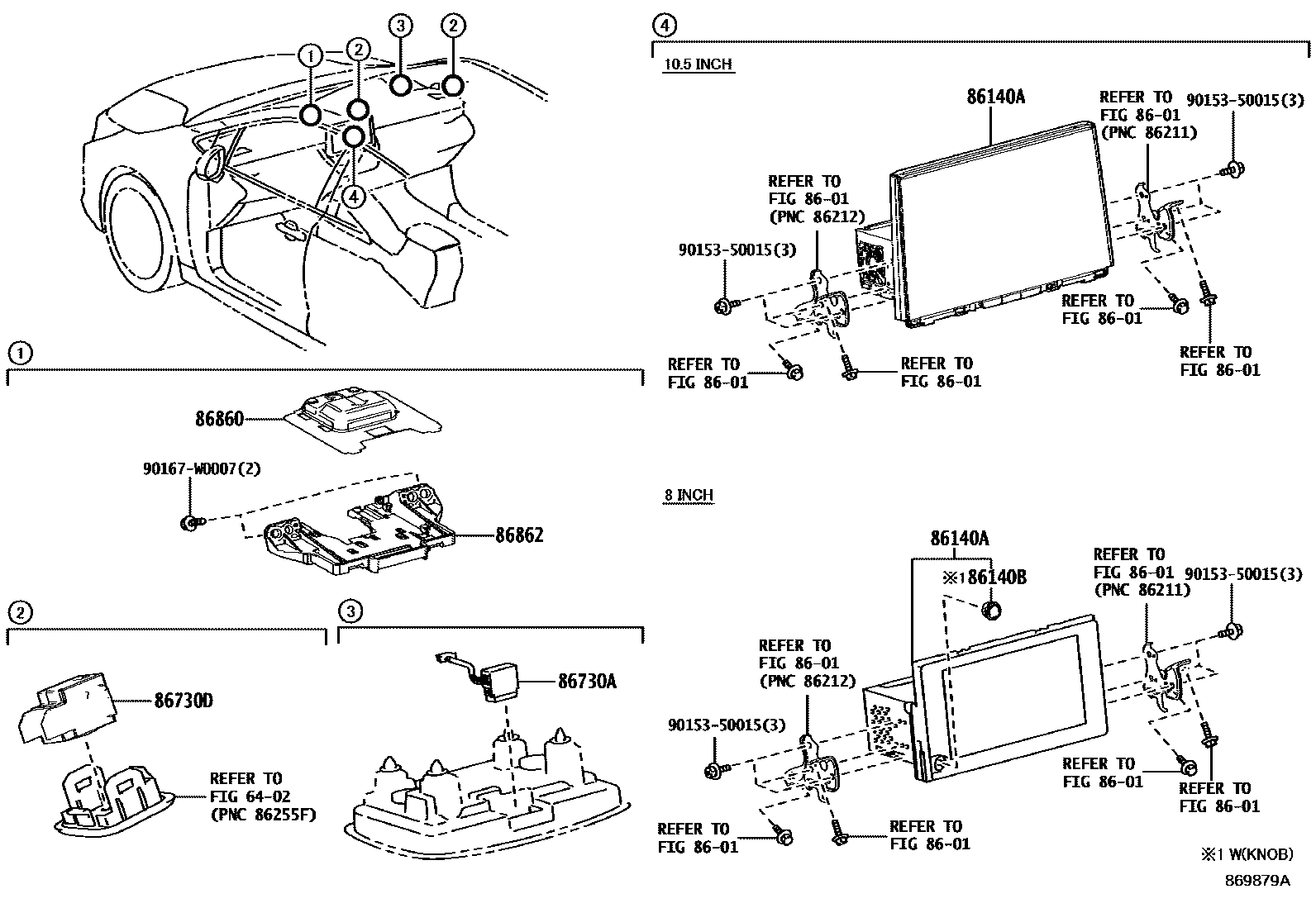

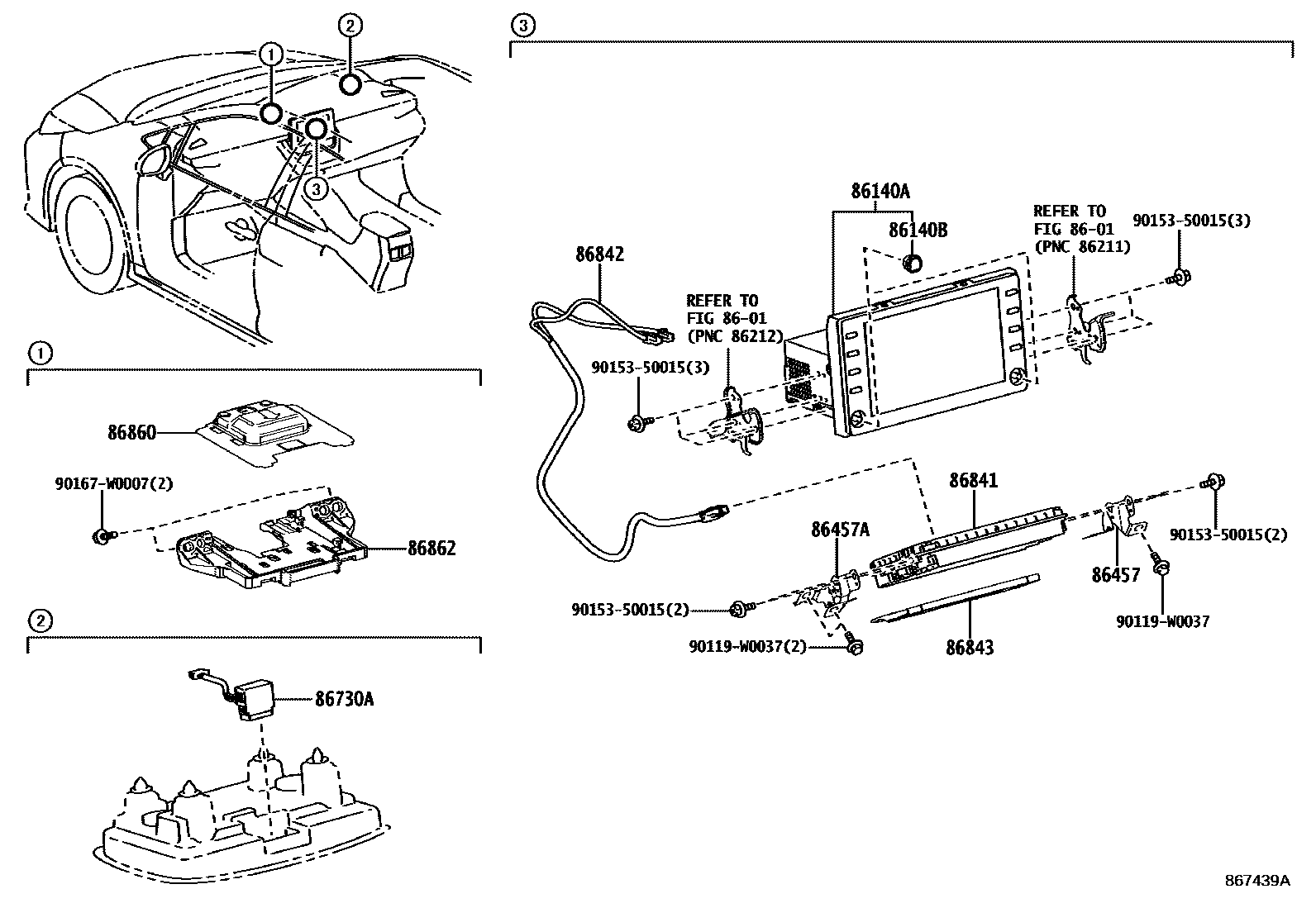

Toyota COROLLA 导航和前监视器显示屏 — Figure 8603
Toyota COROLLA EPC diagram 8603, 导航和前监视器显示屏, with 2 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86140A | Radio and display receiver assembly | 86100-02340 · 86100-02341 · 86100-02342 · 86100-02580 · 86100-02640 · 86100-02641 · 86100-02650 · 86100-02651 · 86100-02840 · 86100-02841 · 86100-02842 · 86100-02850 · 86100-02851 · 86100-02860 · 86140-02820 · 86140-02821 · 86140-02840 · 86140-02841 · 86140-02850 · 86140-02A30 · 86140-02A40 · 86140-02A60 · 86140-02B30 · 86140-02D10 · 86140-02D11 · 86140-02D20 · 86140-02D21 · 86140-02D30 · 86140-02D31 · 86140-02D40 · 86140-02D41 · 86140-02D50 · 86140-02D60 · 86140-02D70 · 86140-02D71 · 86140-02D72 · 86140-02G30 · 86140-02G80 · 86140-02G81 · 86140-02G90 · 86140-02G91 · 86140-02J60 · 86140-02M40 · 86140-02M41 · 86140-02M80 · 86140-02M81 · 86140-02N90 · 86140-02N91 · 86140-02Q00 · 86140-02Q01 · 86140-02Q02 · 86140-02Q10 · 86140-02Q11 · 86140-02Q12 · 86140-02Q20 · 86140-02Q30 · 86140-02Q31 · 86140-02Q40 · 86140-02Q41 · 86140-02Q80 · 86140-02Q90 · 86140-12E80 · 86140-12E81 · 86140-12E82 · 86140-12E83 · 86140-12E90 · 86140-12E91 · 86140-12F00 · 86140-12F01 · 86140-12F10 · 86140-12F11 |
| 86140B | Radio and display receiver switch button | 90011-25305 · 90011-25306 · 90011-25308 · 90011-25344 · 90011-25351 |
| 86457 | Multimedia module bracket No. 1 | 86457-02010 |
| 86457A | Multimedia module bracket No. 2 | 86457-02020 |
| 86730A | Telephone amplifier assembly | 86730-47030 · 86730-F4010 · 86730-F4020 |
| 86730D | ENS. MICROPHONE, TELEPHONE, NO.2 | 86730-02050 |
| 86841 | Navigation ECU | 86840-0W120 · 86840-K0011 · 86840-K0020 |
| 86842 | Navigation harness No. 1 | 86842-12020 · 86842-12030 |
| 86843 | Navigation ECU cover | 86843-02030 |
| 86860 | Navigation antenna assembly | 86860-02080 · 86880-02070 · 86880-02110 · 86880-0D040 |
| 86862 | Navigation antenna bracket | 86862-42010 · 86862-58020 |
