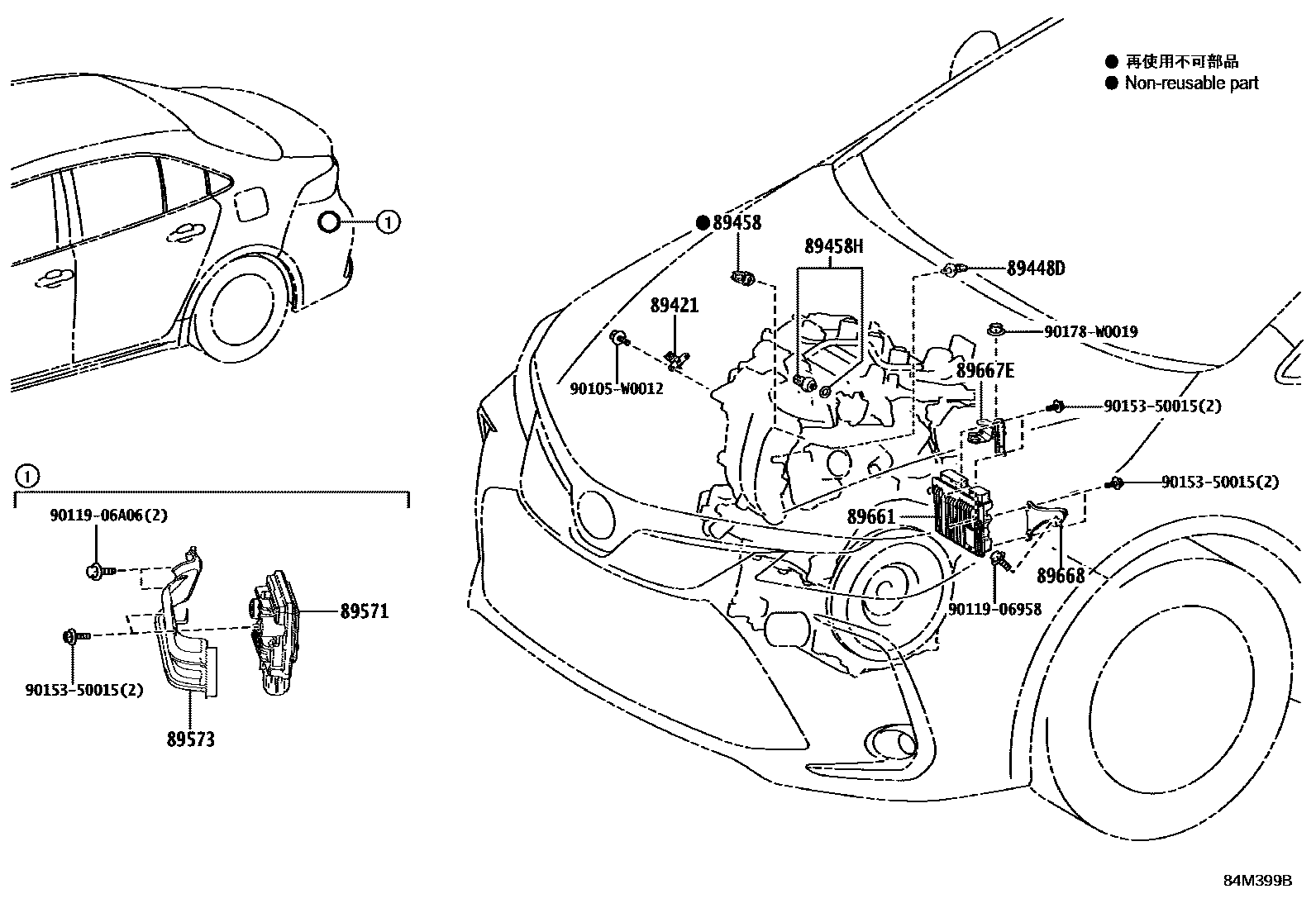

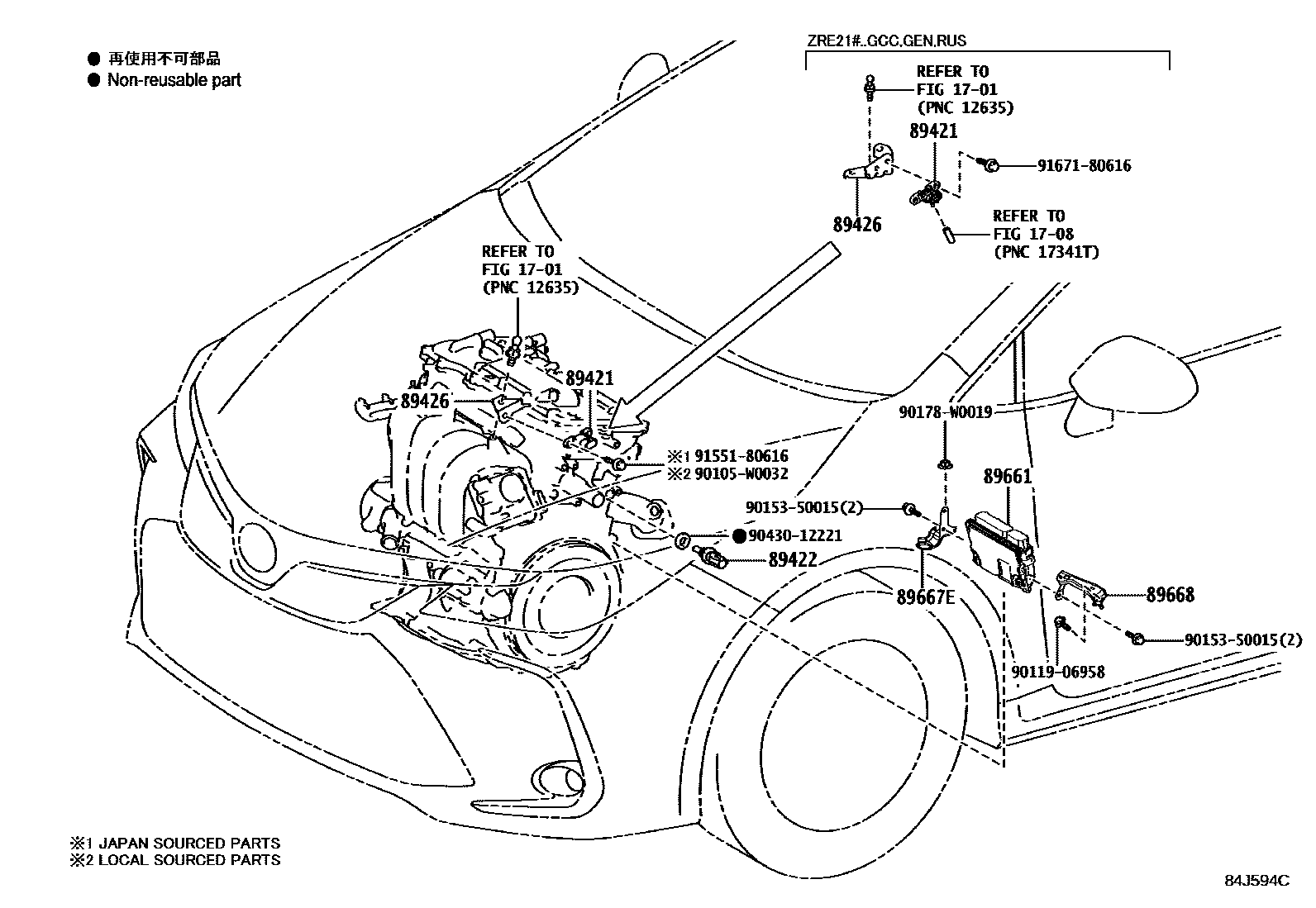

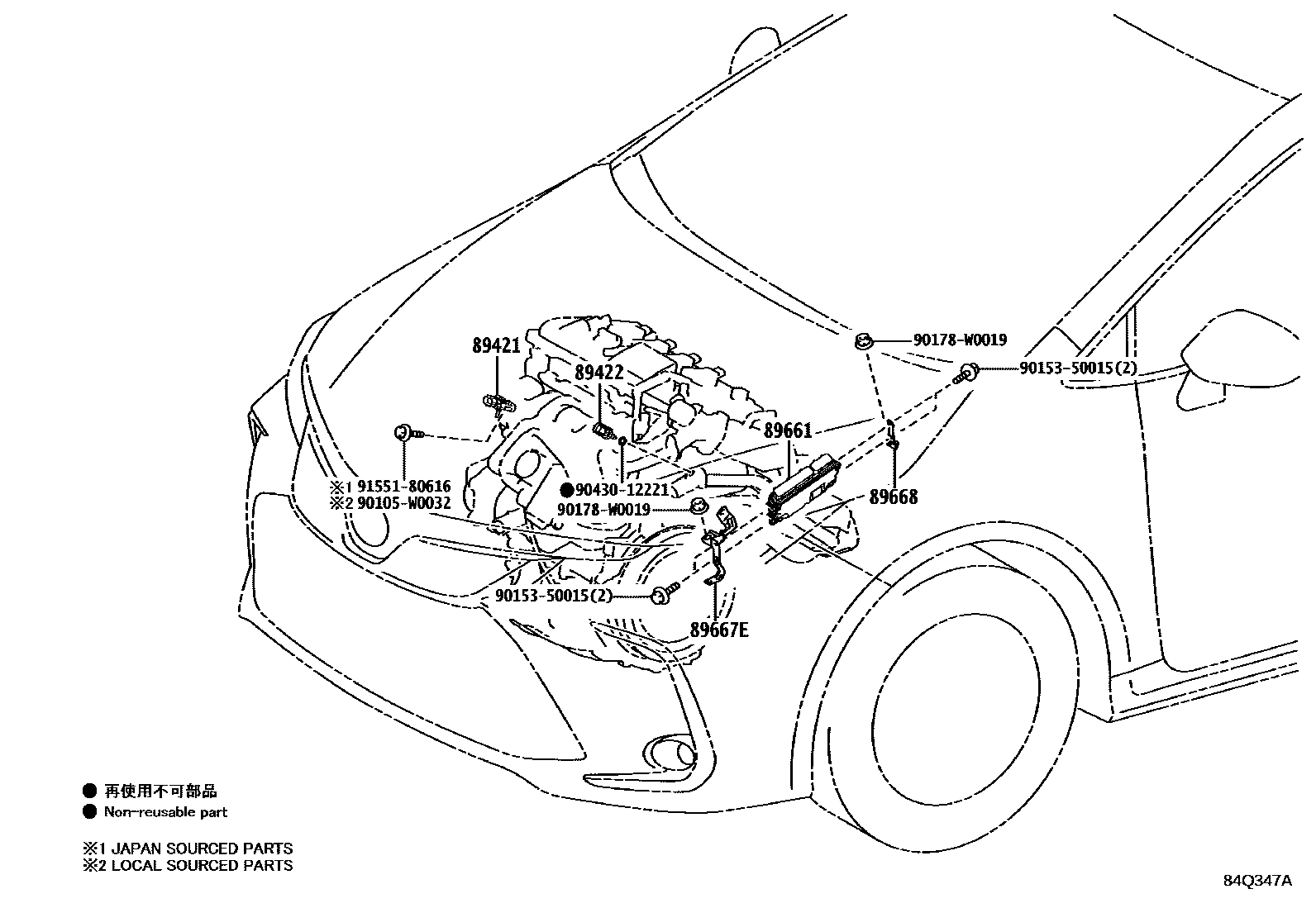

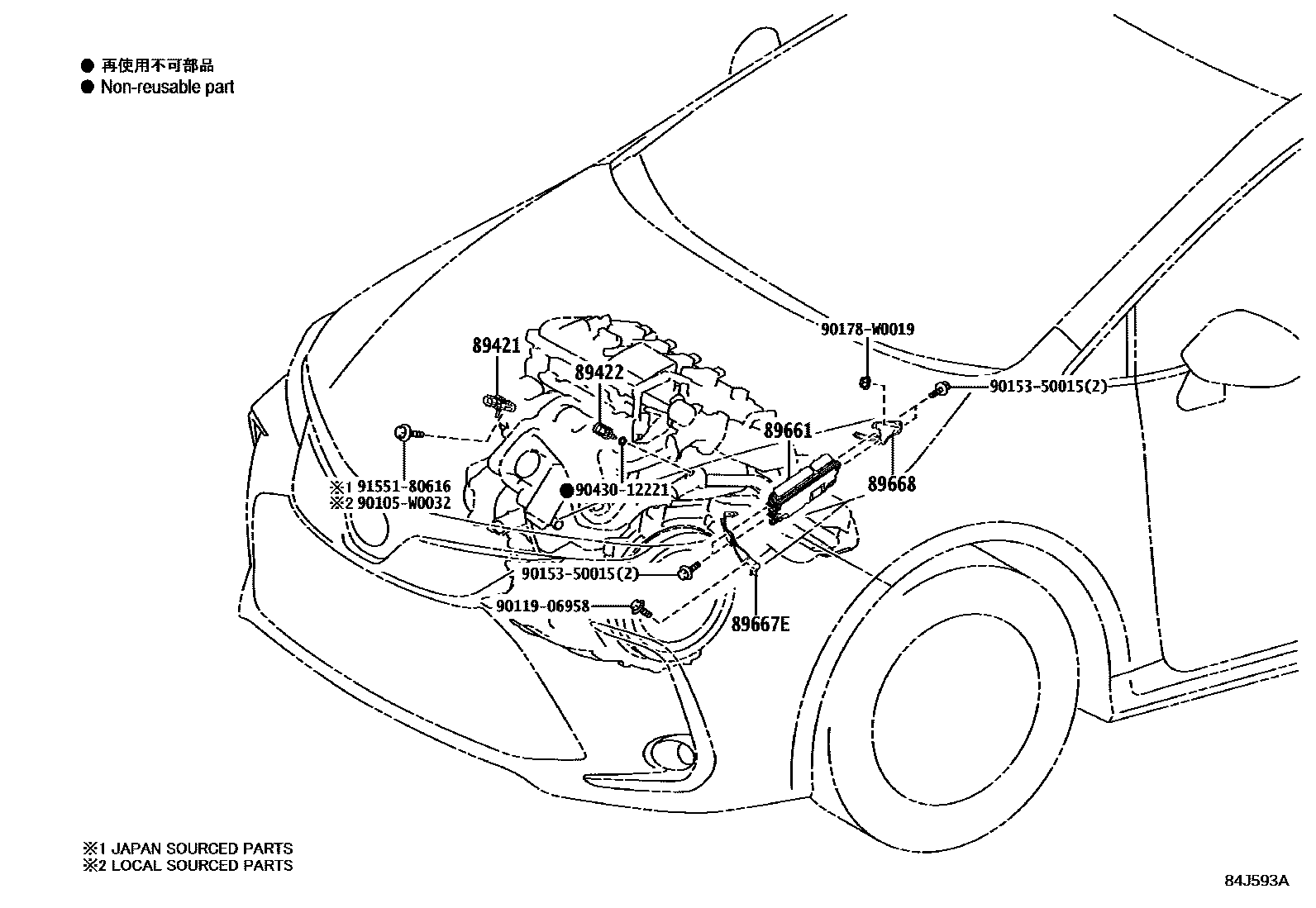

Toyota COROLLA 电子燃油喷射系统 — Figure 8404
Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 4 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 · 89421-33010 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89426 | Vacuum sensor holder | 89426-12270 · 89426-28080 |
| 89448D | CAPTEUR, PRESSION & TEMPERATURE HUILE | 89448-33010 |
| 89458 | fuel pressure sensor | 89458-33030 |
| 89458H | CAPTEUR, PRESSION ESSENCE, NO.2 | 89458-33041 · 89458-33042 |
| 89571 | Fuel pump control ECU | 89571-10010 · 89571-K0010 |
| 89573 | Fuel pump control ECU bracket | 89573-02120 |
| 89661 | Engine control ECU | 89661-0ZP10 · 89661-0ZS10 · 89661-0ZT40 · 89661-0ZW90 · 89661-0ZX00 · 89661-0ZY50 · 89661-0ZY51 · 89661-0ZY60 · 89661-0ZY61 · 89661-0ZY70 · 89661-0ZY80 · 89661-0ZY90 · 89661-0ZZ00 · 89661-0ZZ10 · 89661-0ZZ20 · 89661-0ZZ30 · 89666-02750 · 89666-02C30 · 89666-02C31 · 89666-02C32 · 89666-02C40 · 89666-02C41 · 89666-02C42 · 89666-02C50 · 89666-02C51 · 89666-02C52 · 89666-02D20 · 89666-02D30 · 89666-02D50 · 89666-02D60 · 89666-02D90 · 89666-02D91 · 89666-02J90 · 89666-02K00 · 89666-02K10 · 89666-02K20 · 89666-02M20 |
| 89667E | No. 1 engine control ECU bracket | 89667-02470 · 89667-02500 · 89667-02680 · 89667-F4010 |
| 89668 | No. 2 engine control ECU bracket | 89668-02470 · 89668-02530 · 89668-02670 · 89668-F4020 |
