Toyota COROLLA 仪表 — Figure 8301
Toyota COROLLA EPC diagram 8301, 仪表, with 4 images and 4 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

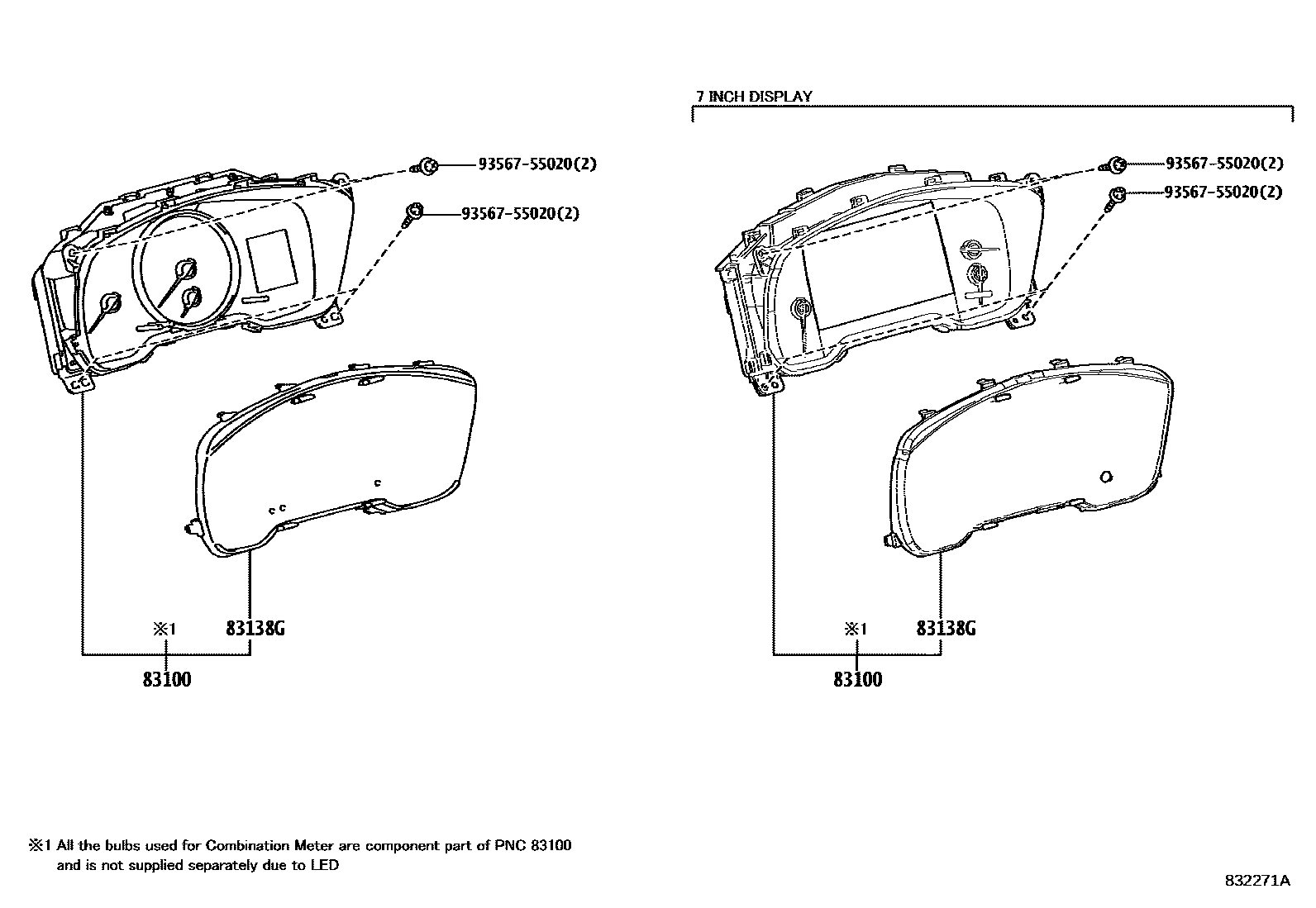

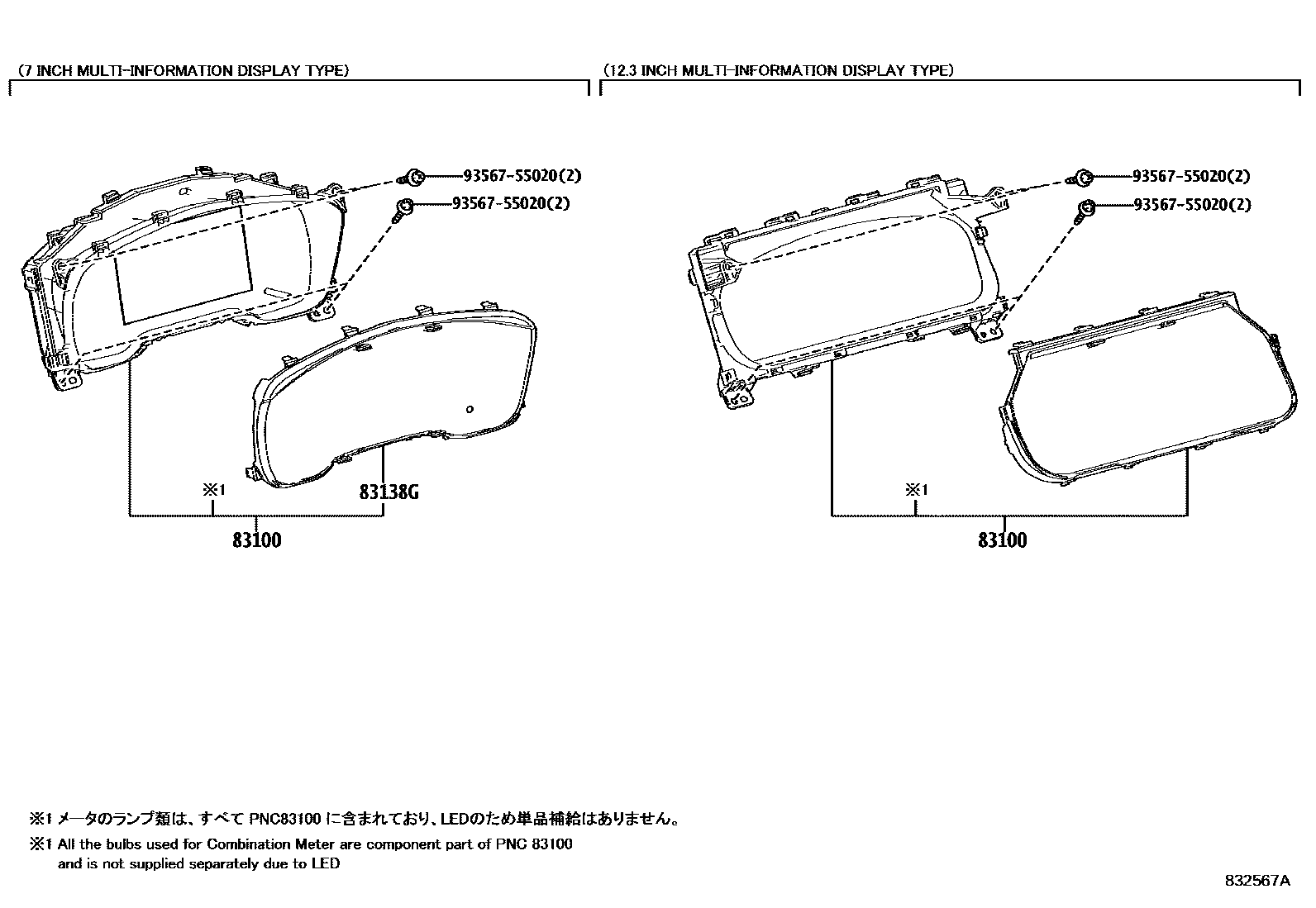

| 83100 | Combined instrument assembly | 83800-0ZW90 · 83800-1AJ90 · 83800-1AJ91 · 83800-1AN20 · 83800-1AN30 · 83800-1AN40 · 83800-1AN50 · 83800-1AN60 · 83800-1AV90 · 83800-1AV91 · 83800-1EC90 · 83800-1EC91 · 83800-1ED00 · 83800-1ED01 · 83800-1ED10 · 83800-1ED11 · 83800-F2Z80 · 83800-FE120 · 83800-FE130 · 83800-FE150 · 83800-FE160 · 83800-FE170 · 83800-FE180 · 83800-FE200 · 83800-FE210 · 83800-FE220 · 83800-FE230 · 83800-FE240 · 83800-FE250 · 83800-FE260 · 83800-FEA10 · 83800-FEA20 · 83800-FEA30 · 83800-FEA40 · 83800-FEA50 · 83800-FEA80 · 83800-FEA90 · 83800-FEF10 · 83800-FEF20 · 83800-FEF40 · 83800-FEF50 · 83800-FEF51 · 83800-FEF60 · 83800-FEF61 · 83800-FEF80 · 83800-FEF81 · 83800-FEK10 · 83800-FEK11 · 83800-FEK20 · 83800-FEK21 · 83800-FEK30 · 83800-FEK31 · 83800-FEK32 · 83800-FEK40 · 83800-FEK41 · 83800-FEK42 · 83800-FEK50 · 83800-FEK51 · 83800-FEK52 · 83800-FEK53 · 83800-FEM20 · 83800-FEM21 · 83800-FEQ00 · 83800-FEQ01 · 83800-FEQ10 · 83800-FEQ11 · 83800-FEQ20 · 83800-FEQ21 · 83800-FEQ30 · 83800-FEQ31 · 83800-FEQ40 · 83800-FEQ41 · 83800-FEQ50 · 83800-FEQ51 · 83800-FEQ60 · 83800-FEQ61 · 83800-FEQ70 · 83800-FEQ71 · 83800-FEQ80 · 83800-FEQ81 · 83800-FEQ90 · 83800-FEQ91 · 83800-FER00 · 83800-FER01 · 83800-FER10 · 83800-FER11 · 83800-FER20 · 83800-FER21 · 83800-FER30 · 83800-FER31 · 83800-FER40 · 83800-FER41 · 83800-FER50 · 83800-FER51 · 83800-FER60 · 83800-FER61 · 83800-FER70 · 83800-FER71 · 83800-FER80 · 83800-FER81 · 83800-FER90 · 83800-FER91 · 83800-FES00 · 83800-FES01 · 83800-FEW50 · 83800-FEW51 · 83800-FEW60 · 83800-FEW61 · 83800-FEW70 · 83800-FEW71 · 83800-FEW80 · 83800-FEW81 · 83800-FEW90 · 83800-FEW91 · 83A00-02470 · 83A00-02490 · 83A00-02500 · 83A00-02501 · 83A00-02510 · 83A00-02511 · 83A00-02530 · 83A00-02531 · 83A00-02540 · 83A00-02541 · 83A00-02550 · 83A00-02551 · 83A00-02552 · 83A00-02570 · 83A00-02571 · 83A00-02572 · 83A00-02580 · 83A00-02581 · 83A00-02590 · 83A00-02591 · 83A00-02610 · 83A00-02611 · 83A00-02620 · 83A00-02621 · 83A00-02622 · 83A00-02623 · 83A00-02630 · 83A00-02631 · 83A00-02632 · 83A00-02633 · 83A00-02650 · 83A00-02651 · 83A00-02652 · 83A00-02653 · 83A00-02680 · 83A00-02681 · 83A00-02682 · 83A00-02700 · 83A00-02701 · 83A00-02702 · 83A00-02710 · 83A00-02711 · 83A00-02712 · 83A00-02713 · 83A00-02730 · 83A00-02731 · 83A00-02732 · 83A00-02733 · 83A00-02N10 · 83A00-02N11 · 83A00-02N20 · 83A00-02N21 · 83A00-02N30 · 83A00-02N31 · 83A00-02N40 · 83A00-02N41 · 83A00-02N50 · 83A00-02N51 · 83A00-02N60 · 83A00-02N61 · 83A00-02N70 · 83A00-02N71 · 83A00-02N72 · 83A00-02N80 · 83A00-02N81 · 83A00-02N82 · 83A00-02N90 · 83A00-02N91 · 83A00-02N92 · 83A00-02P00 · 83A00-02P01 · 83A00-02P02 · 83A00-02P10 · 83A00-02P11 · 83A00-02P12 · 83A00-02P20 · 83A00-02P21 · 83A00-02P22 · 83A00-02P30 · 83A00-02P31 · 83A00-02P32 · 83A00-02P40 · 83A00-02P41 · 83A00-02P42 · 83A00-02P50 · 83A00-02P51 · 83A00-02P52 · 83A00-02P60 · 83A00-02P61 · 83A00-02P62 · 83A00-02P70 · 83A00-02P71 · 83A00-02P72 · 83A00-02P80 · 83A00-02P81 · 83A00-02P82 · 83A00-02P90 · 83A00-02P91 · 83A00-02Q00 · 83A00-02Q01 · 83A00-02Q10 · 83A00-02Q11 · 83A00-02Q20 · 83A00-02Q21 · 83A00-02Q22 · 83A00-02Q30 · 83A00-02Q31 · 83A00-02Q32 · 83A00-02Q40 · 83A00-02Q41 · 83A00-02Q42 · 83A00-02Z20 · 83A00-02Z30 · 83A00-02Z40 |

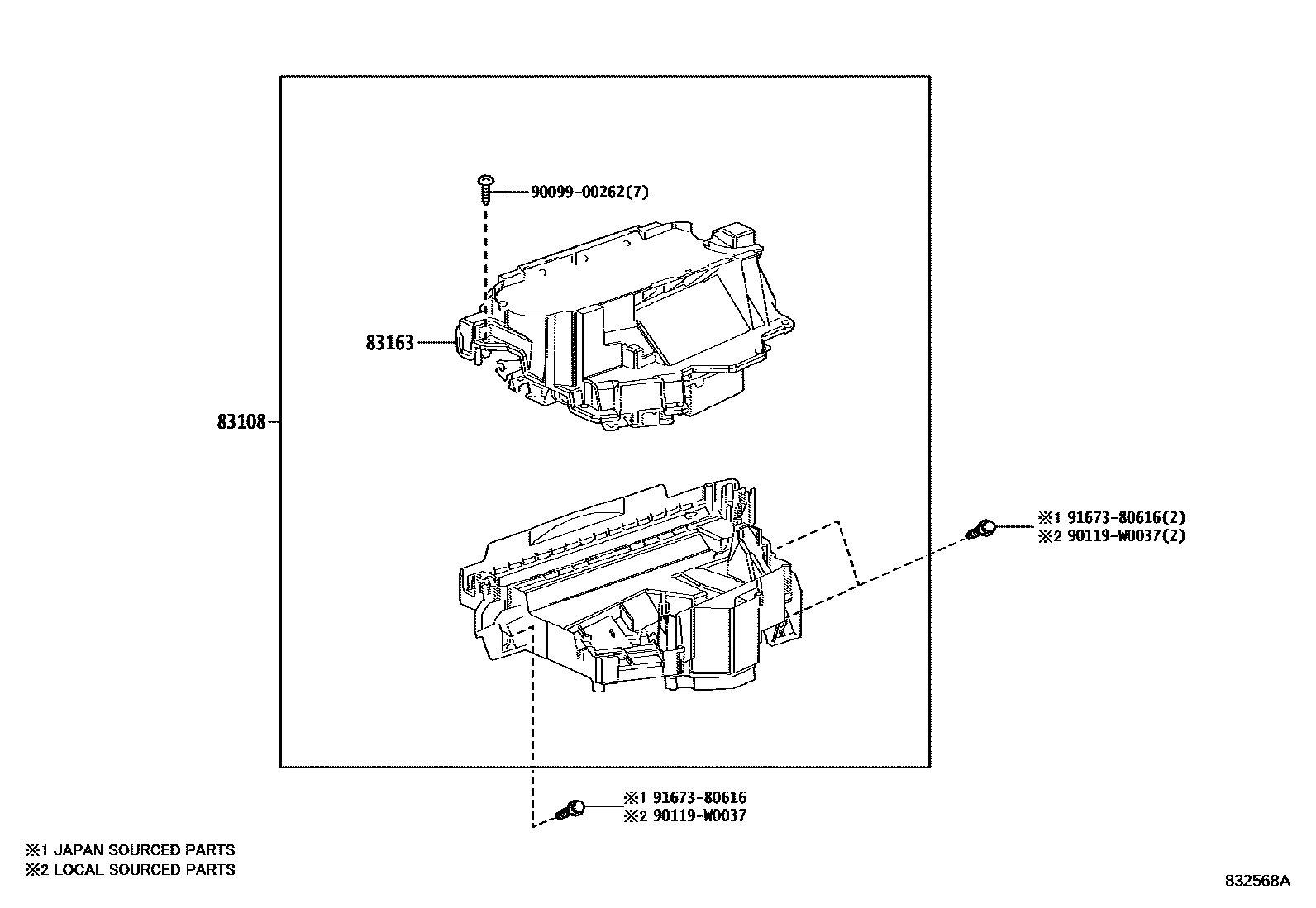

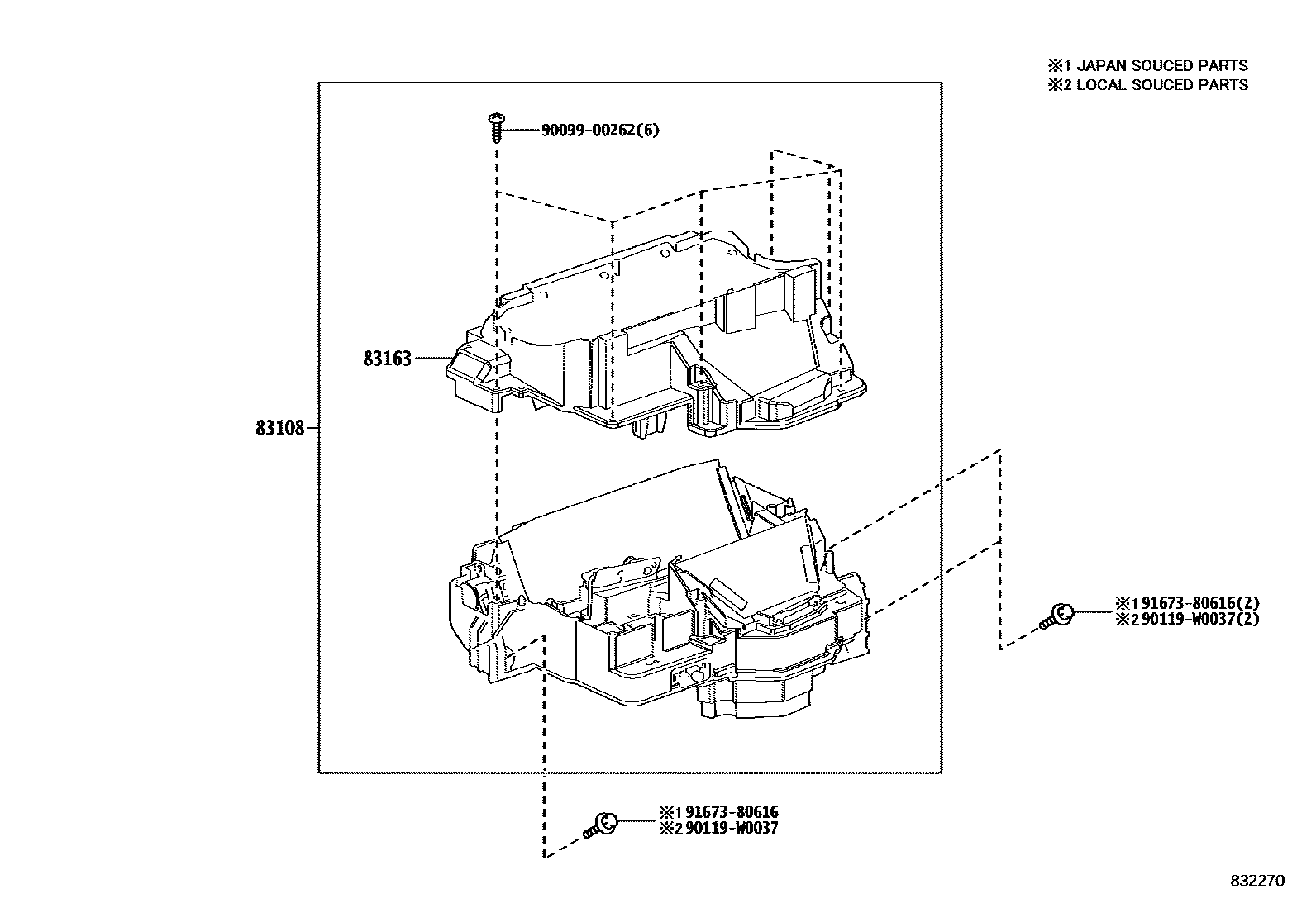

| 83108 | Instrument rearview mirror sub-assembly | 83108-02140 · 83108-02141 · 83108-02150 · 83108-02151 |
| 83138G | Instrument cluster glass | 83852-02500 · 83852-1AM40 · 83852-1AN20 · 83852-F2X20 · 83852-F2Y20 |
| 83163 | No. 1 instrument cluster rearview mirror panel | 83163-02020 · 83163-02150 |
