Toyota COROLLA 变矩器、前油泵(CVT) — Figure 3402

Toyota COROLLA EPC diagram 3402, 变矩器、前油泵(CVT), with 2 images and 15 PNC and OE references.

Toyota COROLLA 变矩器、前油泵(CVT) EPC diagram — 340952D
变矩器、前油泵(CVT) — 340952D (201901 – 999999)

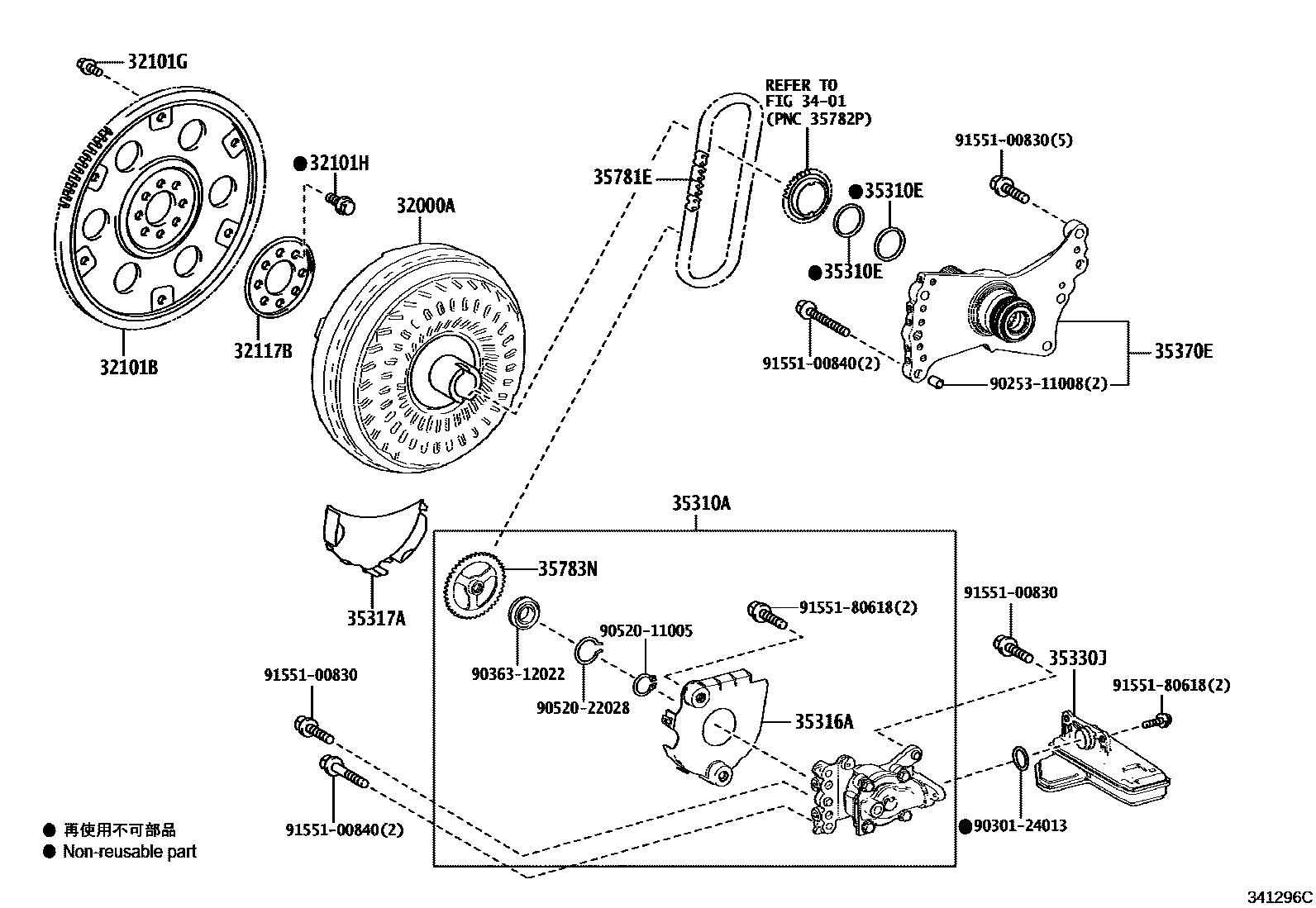

Toyota COROLLA 变矩器、前油泵(CVT) EPC diagram — 341296C
变矩器、前油泵(CVT) — 341296C (202011 – 999999)

PNC and OE references

PNCPart nameOE numbers
32000ATorque converter assembly32000-12400 · 32000-12490 · 32000-52260 · 32000-K0010
32101BTransmission plate and ring gear sub-assembly32101-12100 · 32101-52100
32101GBolts (for securing transmission plate and torque converter)90109-08113 · 90119-08498
32101HHexagonal bolts (used to fix the transmission plate)90105-10048 · 90105-12404
32116AFront transmission plate spacer32116-12030
32117BRear transmission plate spacer32117-12040 · 32117-33010
35310AFront oil pump assembly35300-12020 · 35300-52050 · 35310-12121 · 35310-12160
35310DO-ring (for front oil pump)90301-99202
35310ET-type oil seal (for front oil pump)35617-12031 · 35617-12080 · 35617-52060 · 35617-K0010
35316APLAQUE, SEPARATEUR POMPE HUILE TRANSMISSION, NO.135316-12020
35317APLAQUE, SEPARATEUR POMPE HUILE TRANSMISSION, NO.235317-12020
35330JENS. CREPINE, HUILE35330-12070 · 35330-K0020
35370EENS. ARBRE, STATOR (CVT)35370-K0010 · 35370-K0011
35781ECHAINE, ENTRAIN TRANSMISSION35781-12010
35783NPIGNON, ENTRAINE35783-12060
