Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 6 images and 13 PNC and OE references.

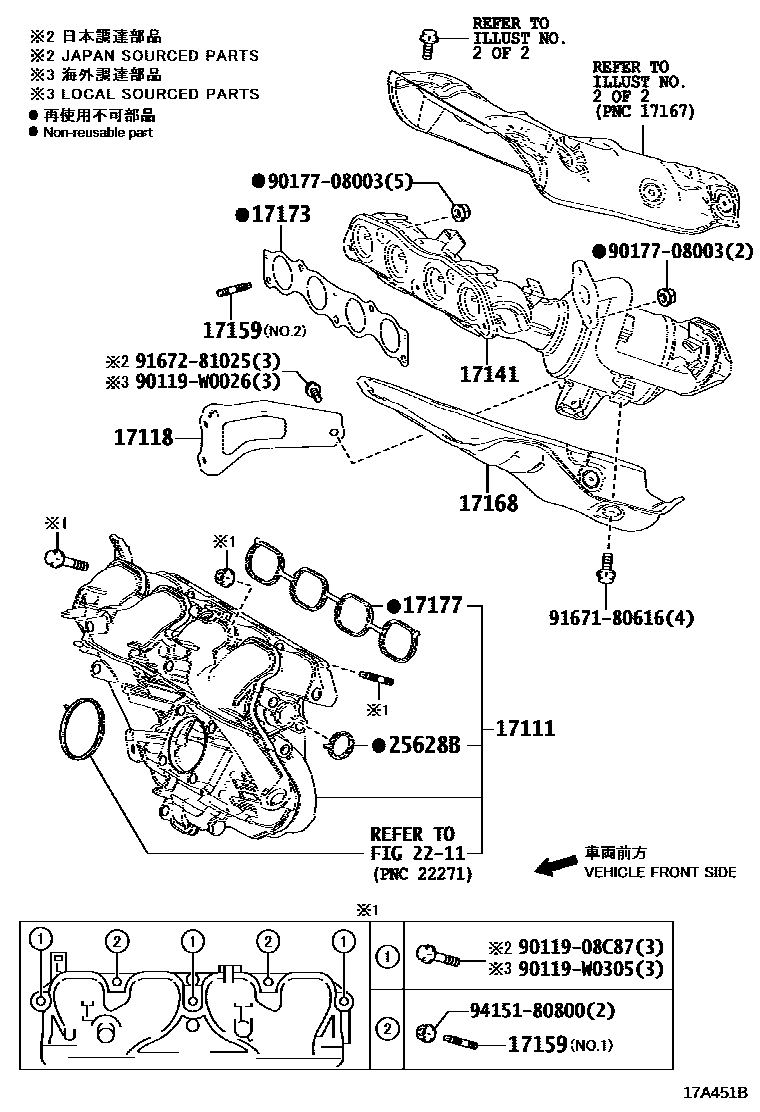

Toyota COROLLA Manifold EPC diagram — 17A451B
Manifold — 17A451B (201901 – 999999)

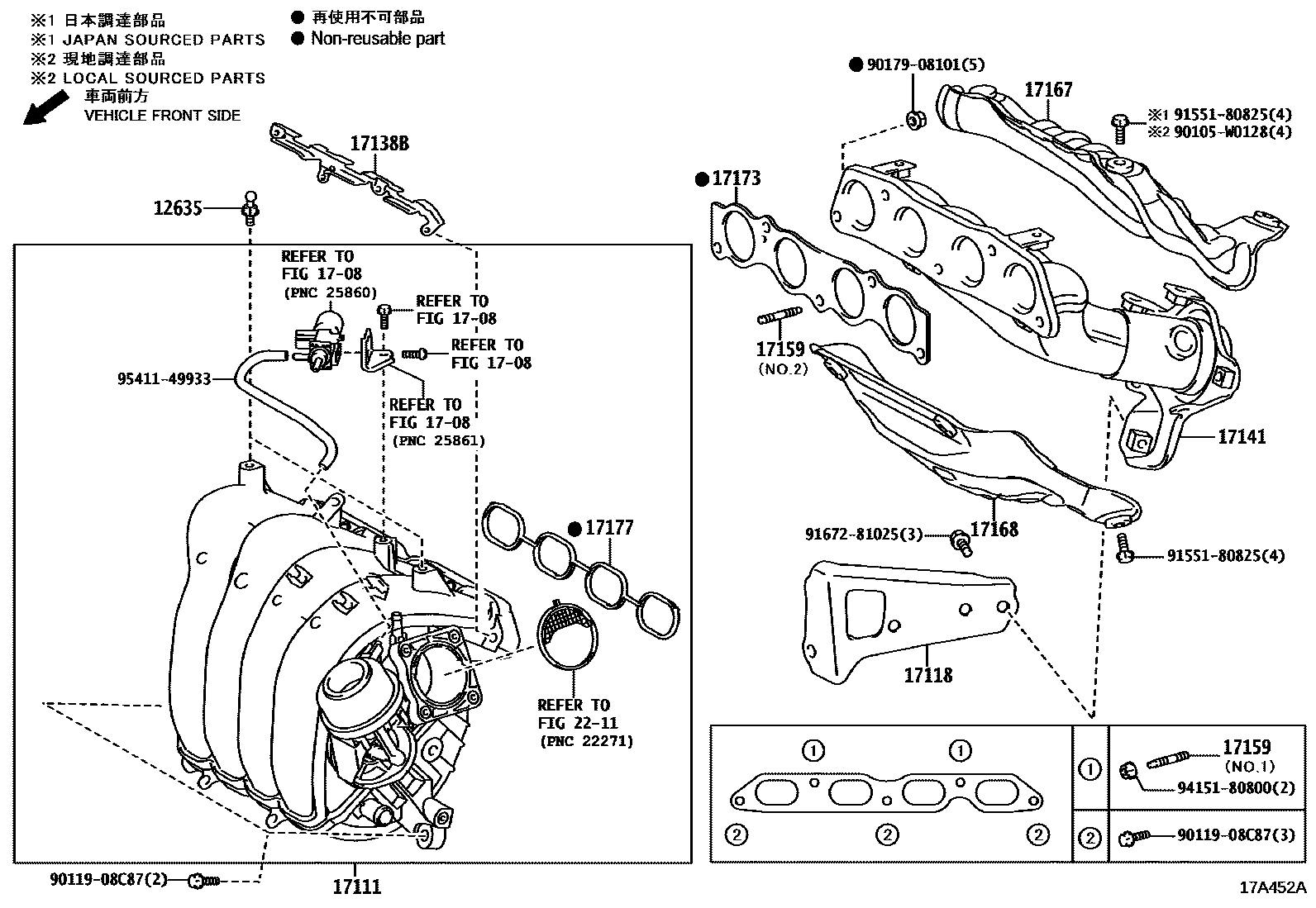

Toyota COROLLA Manifold EPC diagram — 17A452A
Manifold — 17A452A (201901 – 999999)

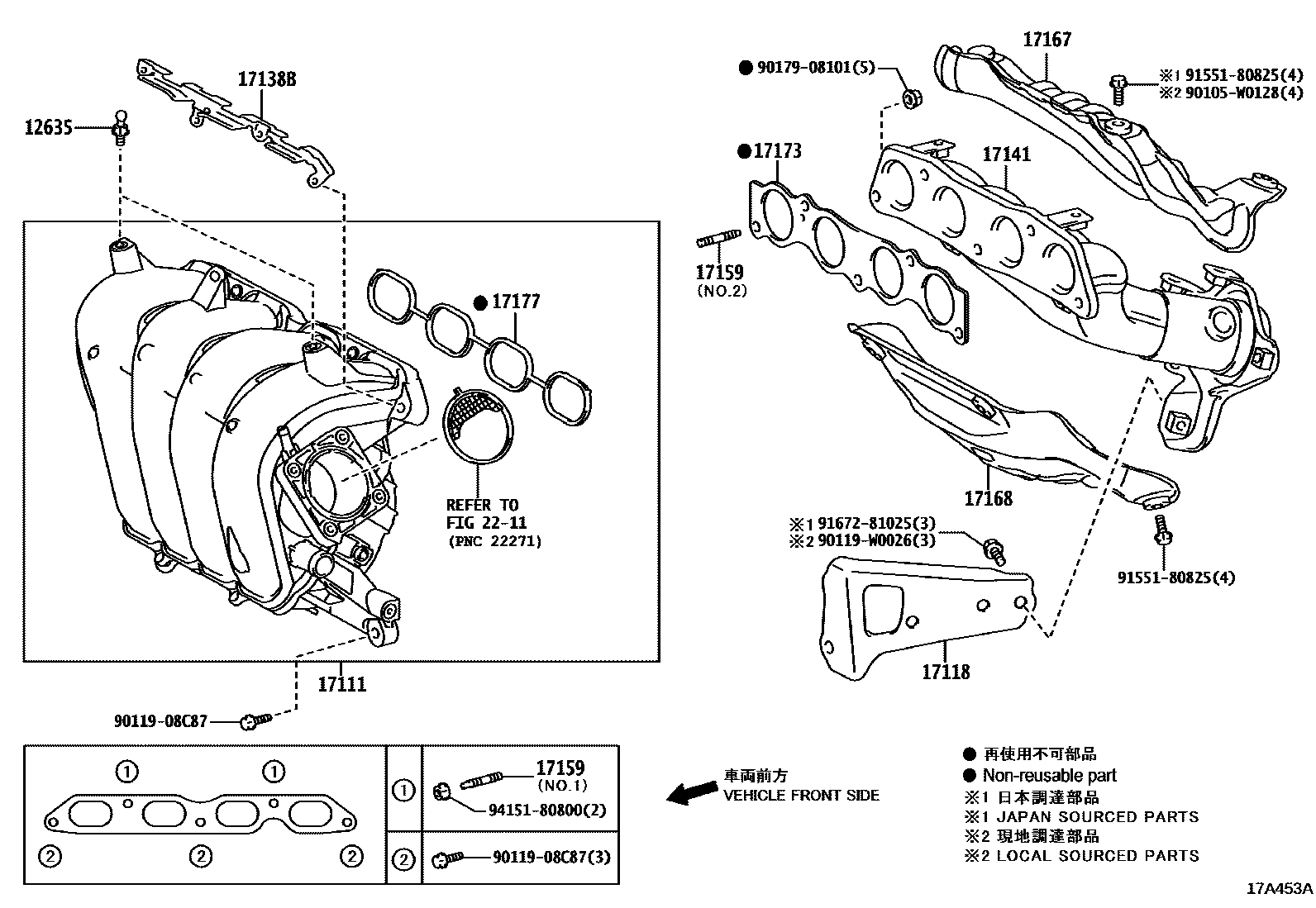

Toyota COROLLA Manifold EPC diagram — 17A453A
Manifold — 17A453A (201901 – 999999)

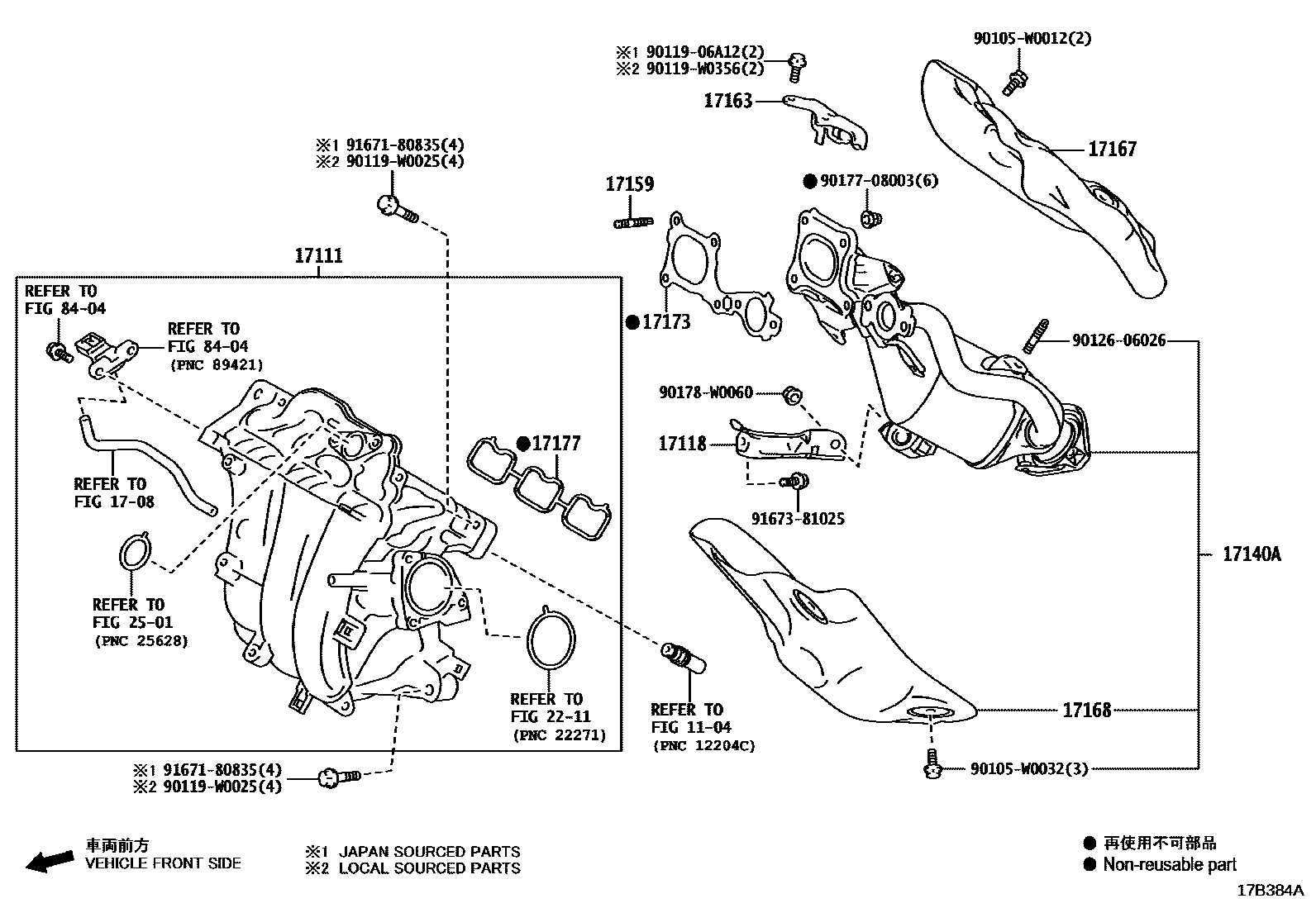

Toyota COROLLA Manifold EPC diagram — 17B384A
Manifold — 17B384A (202011 – 999999)

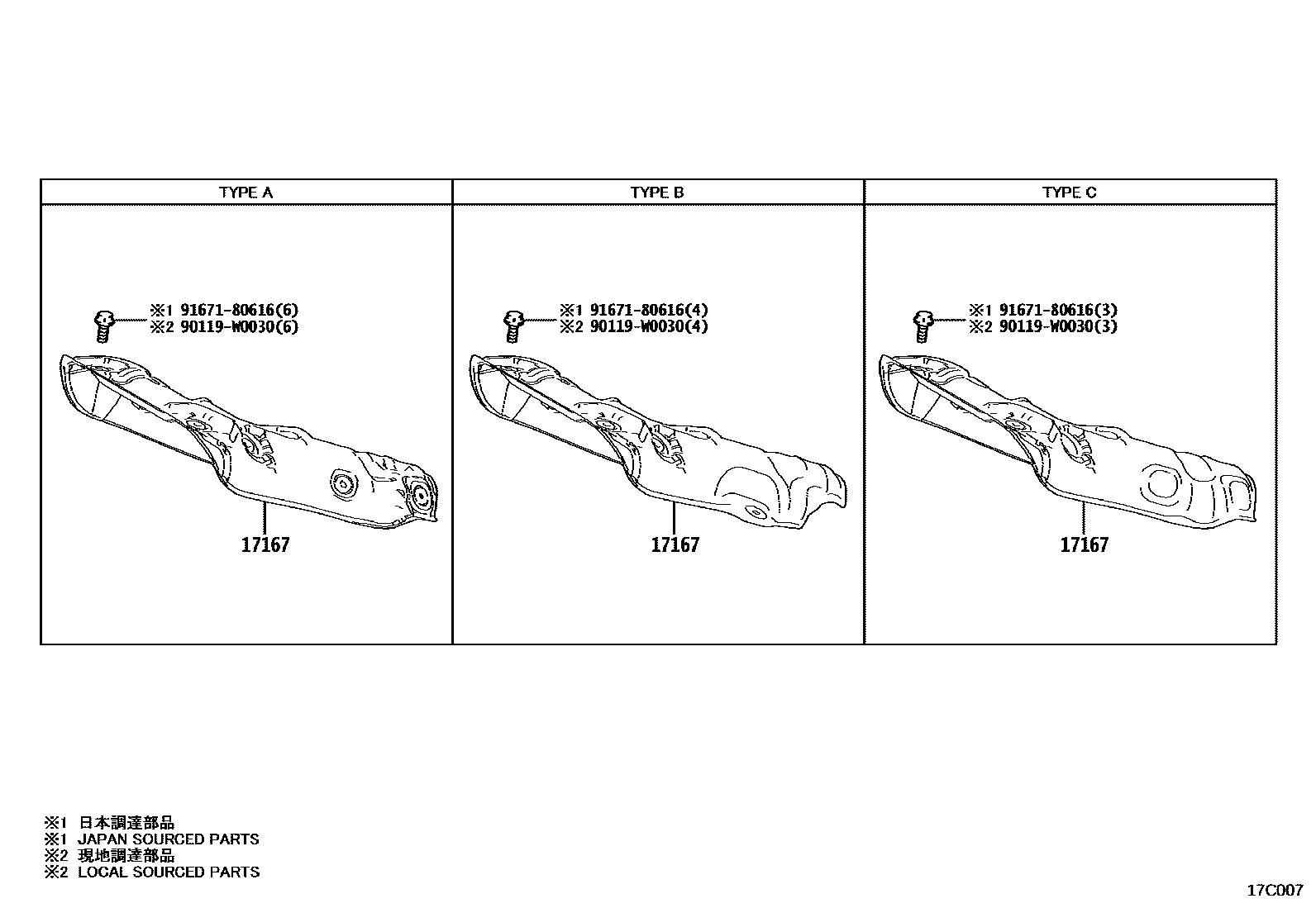

Toyota COROLLA Manifold EPC diagram — 17C007
Manifold — 17C007 (201901 – 999999)

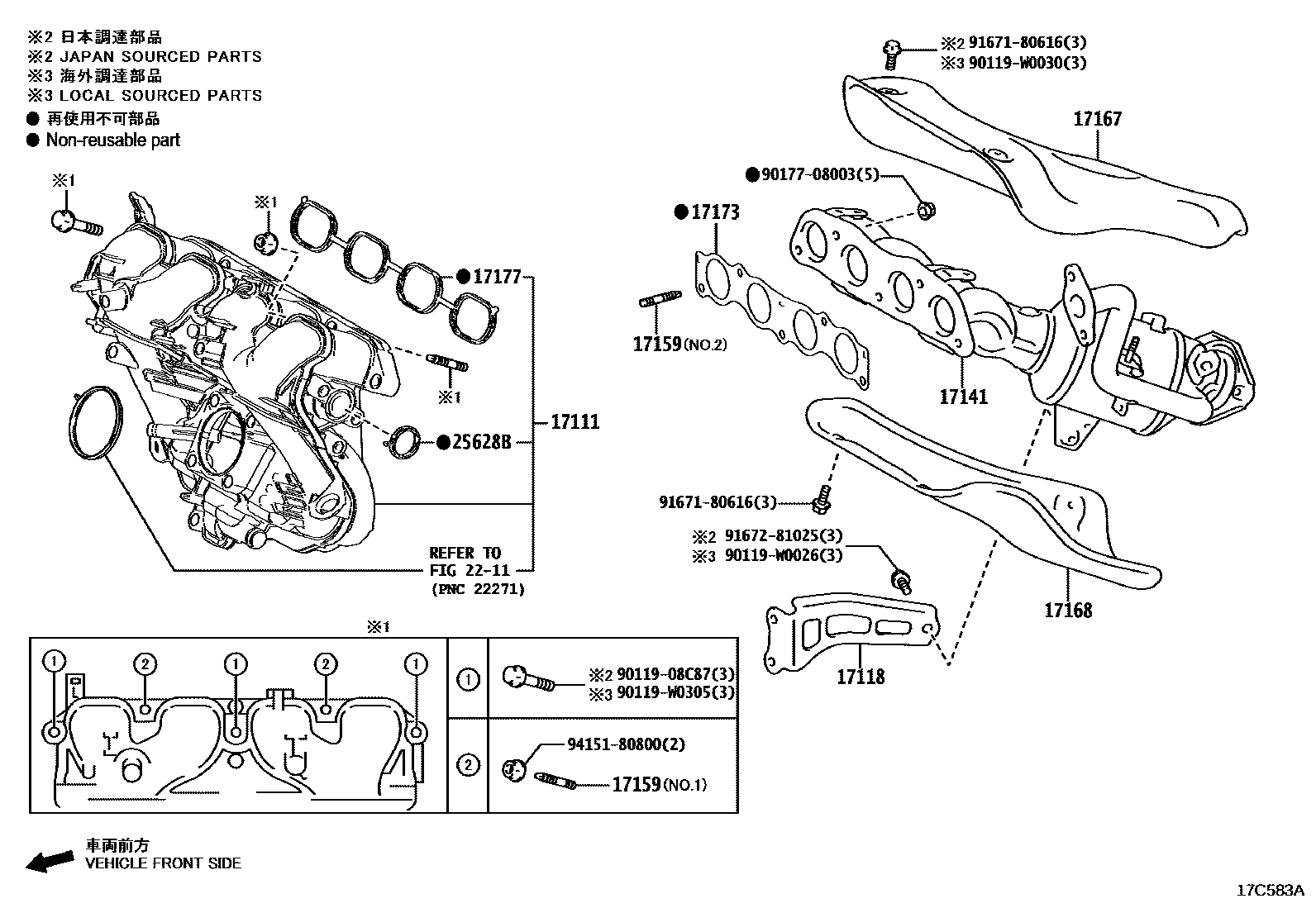

Toyota COROLLA Manifold EPC diagram — 17C583A
Manifold — 17C583A (202301 – 999999)

PNC and OE references

PNCPart nameOE numbers
12635hood connector90109-06385
17111Intake Manifold17120-0T031 · 17120-0T180 · 17120-37022 · 17120-37070 · 17120-37110 · 17120-F3030
17118Manifold stays17118-0T020 · 17118-0T080 · 17118-0T110 · 17118-37010 · 17118-37100 · 17118-F3010
17138BIntake manifold stay17138-0T011 · 17138-37011
17140AENS COLLECTEUR, ECHAPPEMENT17140-F3010
17141exhaust manifold17141-0T120 · 17141-0T160 · 17141-0T170 · 17141-0T180 · 17141-0T250 · 17141-0T260 · 17141-37230 · 17141-37250 · 17141-37260 · 17141-37290 · 17141-37310 · 17141-37360 · 17141-37370
17159Studs (for manifold to cylinder head)90126-08026 · 90126-08052
17163No. 1 insulation pad bracket17163-F3010
17167Exhaust manifold No. 1 heat shield17167-0T120 · 17167-37040 · 17167-37090 · 17167-37110 · 17167-37120 · 17167-37140 · 17167-F3010
17168Exhaust manifold No.2 insulation pad17168-37120 · 17168-37130 · 17168-37150 · 17168-F3010
17173Gasket (exhaust manifold to cylinder head)17173-0T020 · 17173-15050 · 17173-37010
17177No. 1 gasket (intake manifold to cylinder head)17171-15040 · 17177-0T030 · 17177-37030
25628BEGR air intake gasket25628-36020
