Toyota COROLLA Heating & Air Conditioning - Compressor — Figure 8719

Toyota COROLLA EPC diagram 8719, Heating & Air Conditioning - Compressor, with 5 images and 2 PNC and OE references.

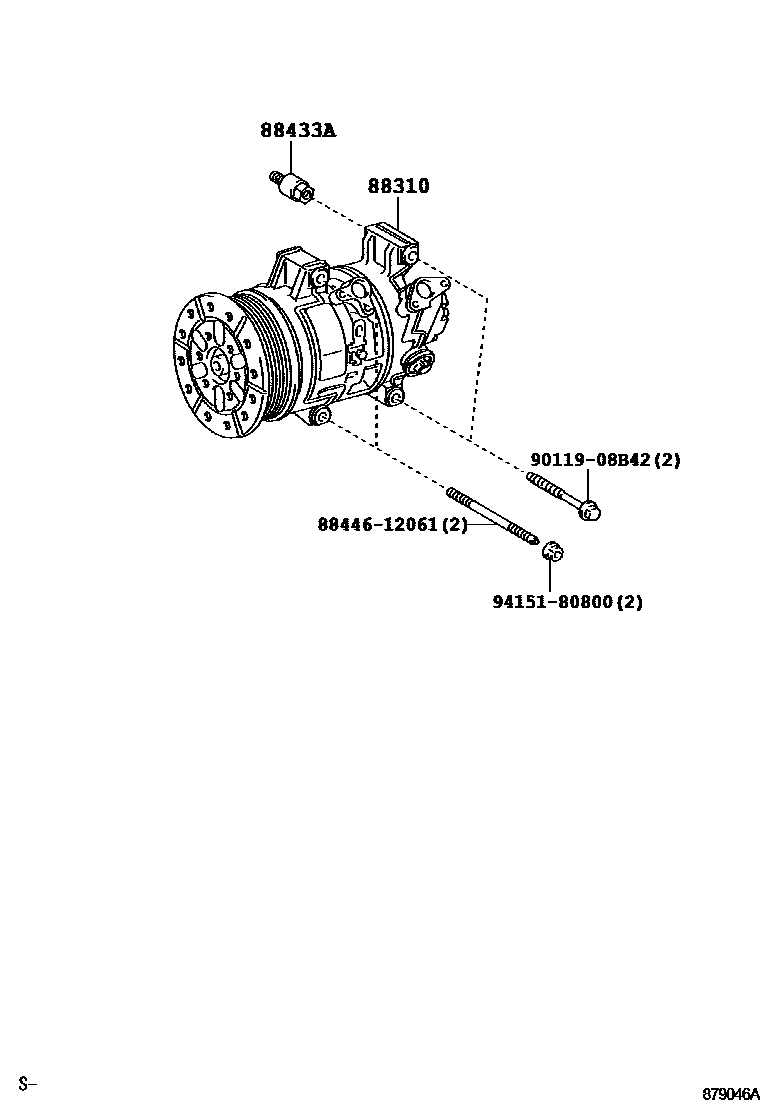

Toyota COROLLA Heating & Air Conditioning - Compressor EPC diagram — 879046A
Heating & Air Conditioning - Compressor — 879046A (200611 – 999999)

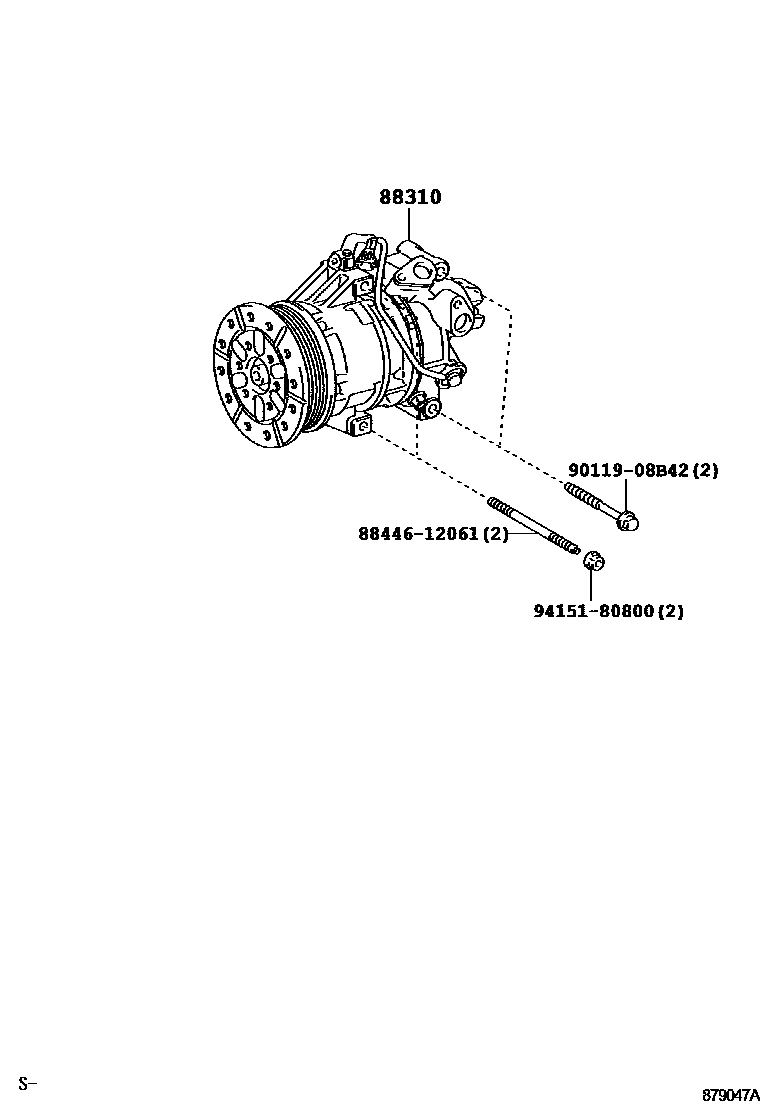

Toyota COROLLA Heating & Air Conditioning - Compressor EPC diagram — 879047A
Heating & Air Conditioning - Compressor — 879047A (200611 – 999999)

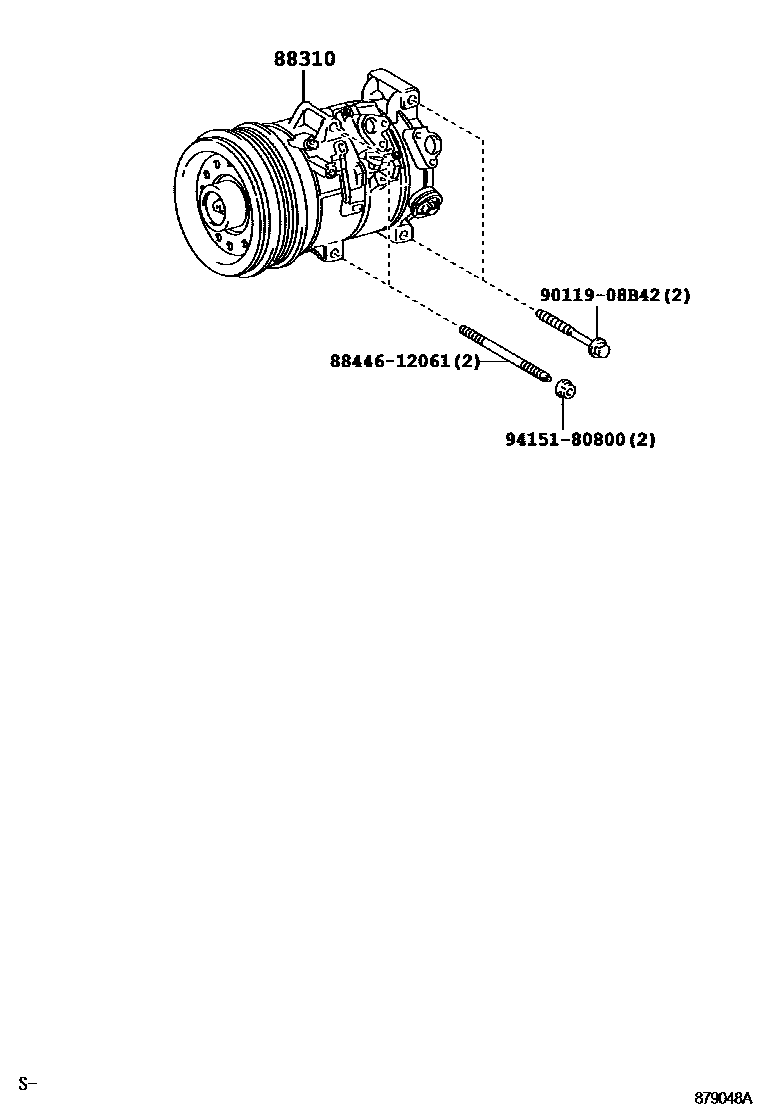

Toyota COROLLA Heating & Air Conditioning - Compressor EPC diagram — 879048A
Heating & Air Conditioning - Compressor — 879048A (200611 – 999999)

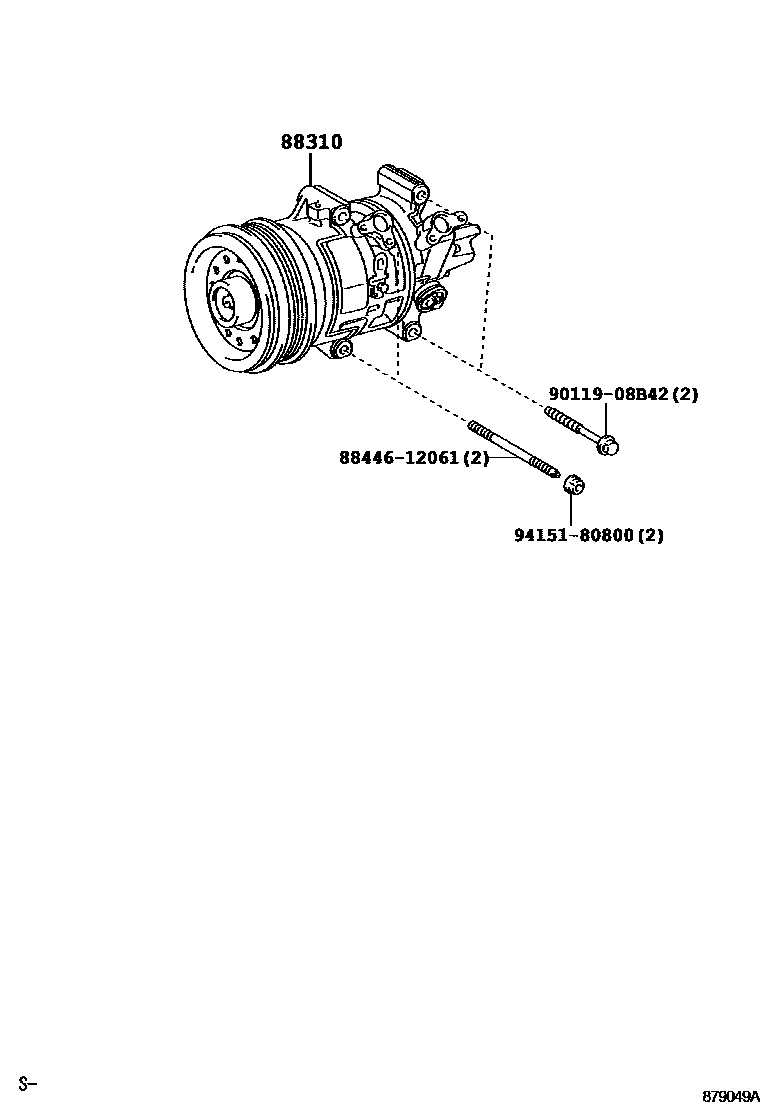

Toyota COROLLA Heating & Air Conditioning - Compressor EPC diagram — 879049A
Heating & Air Conditioning - Compressor — 879049A (200611 – 999999)

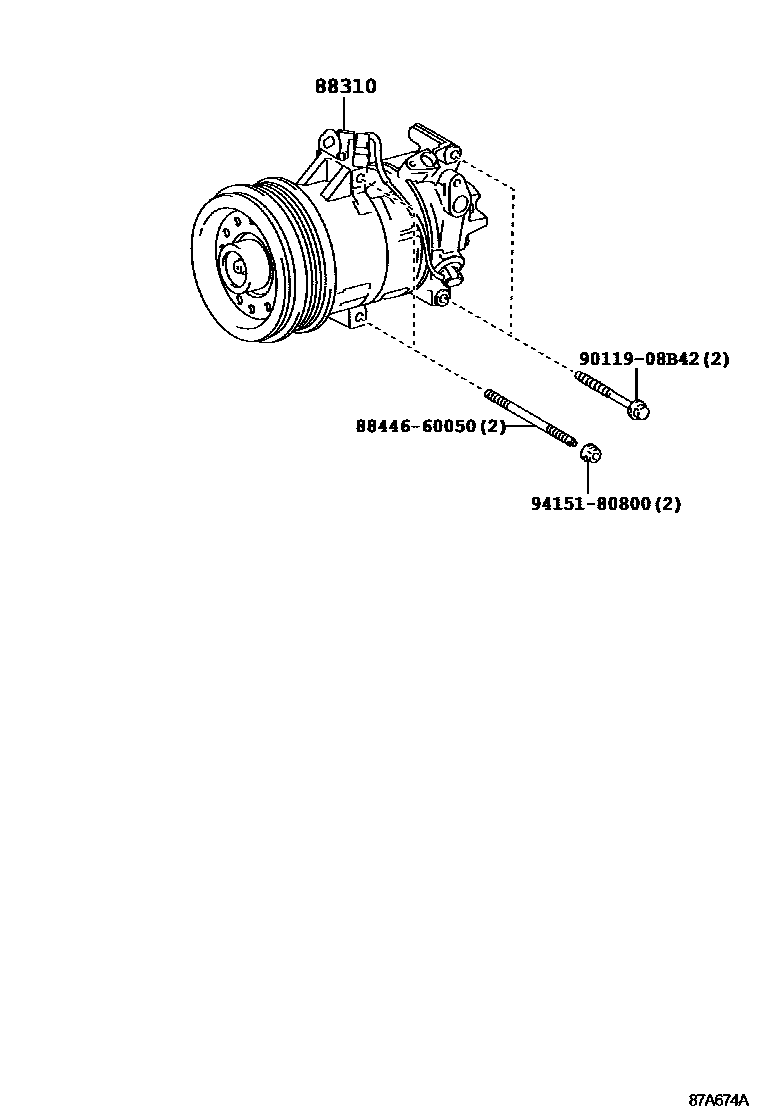

Toyota COROLLA Heating & Air Conditioning - Compressor EPC diagram — 87A674A
Heating & Air Conditioning - Compressor — 87A674A (200812 – 999999)

PNC and OE references

PNCPart nameOE numbers
88310Compressor assembly with pulley88310-1A660 · 88310-1A680 · 88310-1A760 · 88310-1A800 · 88310-1A820 · 88310-42250
88433ACompressor stays88433-20040
