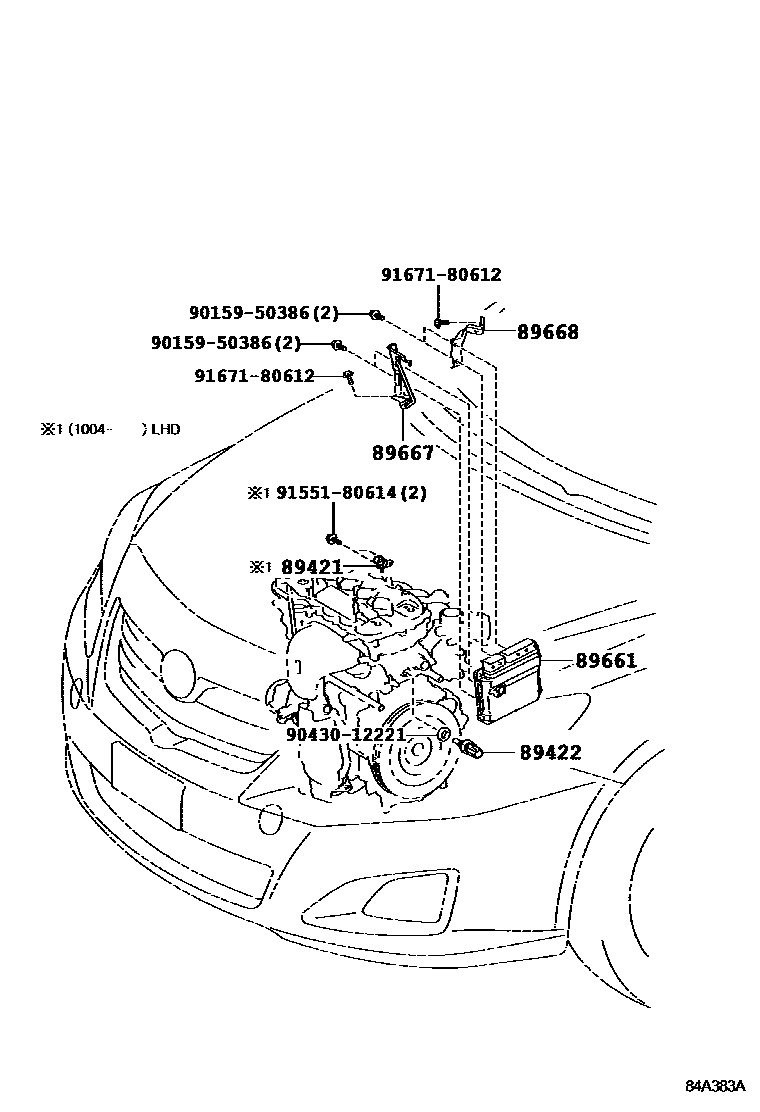

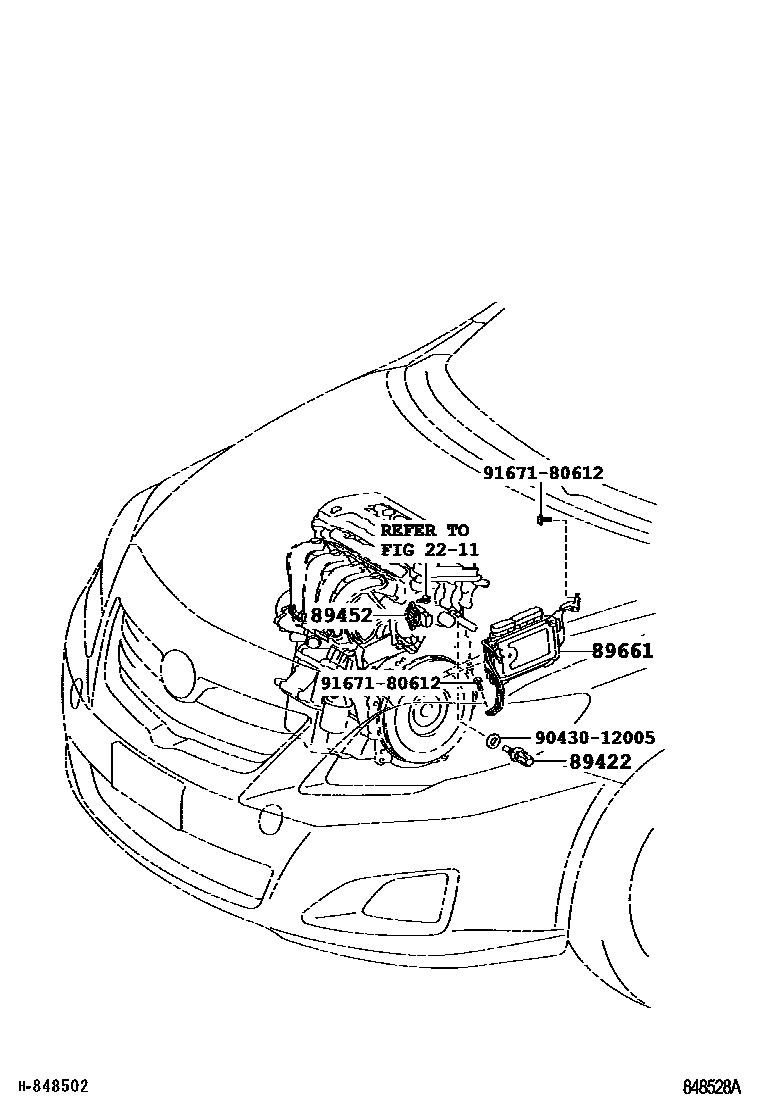

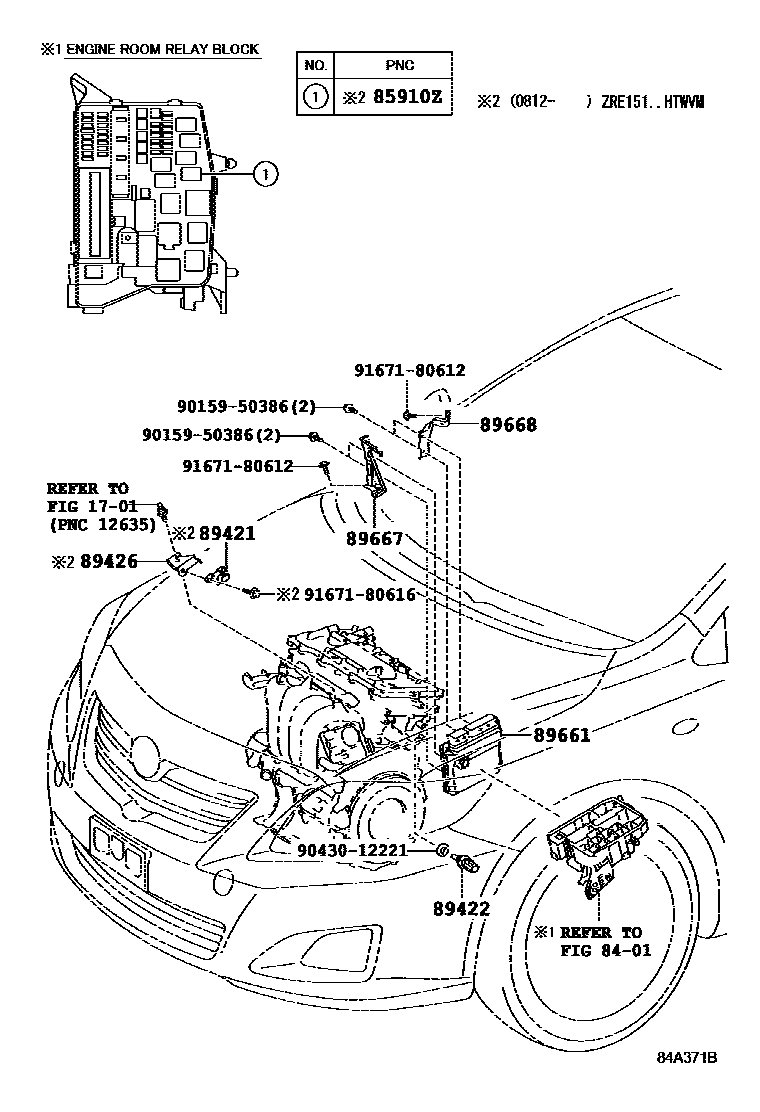

Toyota COROLLA 电子燃油喷射系统 — Figure 8404
Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 3 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910Z | Injection relay (for EFI) | 90987-02027 |
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 · 89422-35010 |
| 89426 | Vacuum sensor holder | 89426-28080 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-20130 |
| 89661 | Engine control ECU | 89660-12D40 · 89660-12D50 · 89661-12B90 · 89661-12B91 · 89661-12C00 · 89661-12C01 · 89661-12C10 · 89661-12C11 · 89661-12C20 · 89661-12C21 · 89661-12G80 · 89661-12G90 · 89661-12G91 · 89661-12J00 · 89661-12J01 · 89661-12J10 · 89661-12J11 · 89661-12J20 · 89661-12J21 · 89661-12J30 · 89661-12J31 · 89661-12J40 · 89661-12J41 · 89661-12J70 · 89661-12J71 · 89661-12J90 · 89661-12J91 · 89661-12M50 · 89661-12M51 · 89661-12Q40 · 89661-12Q41 · 89661-12Q50 · 89661-12Q51 |
| 89667 | Engine control ECU bracket | 89667-12210 |
| 89668 | No. 2 engine control ECU bracket | 89668-12120 |
