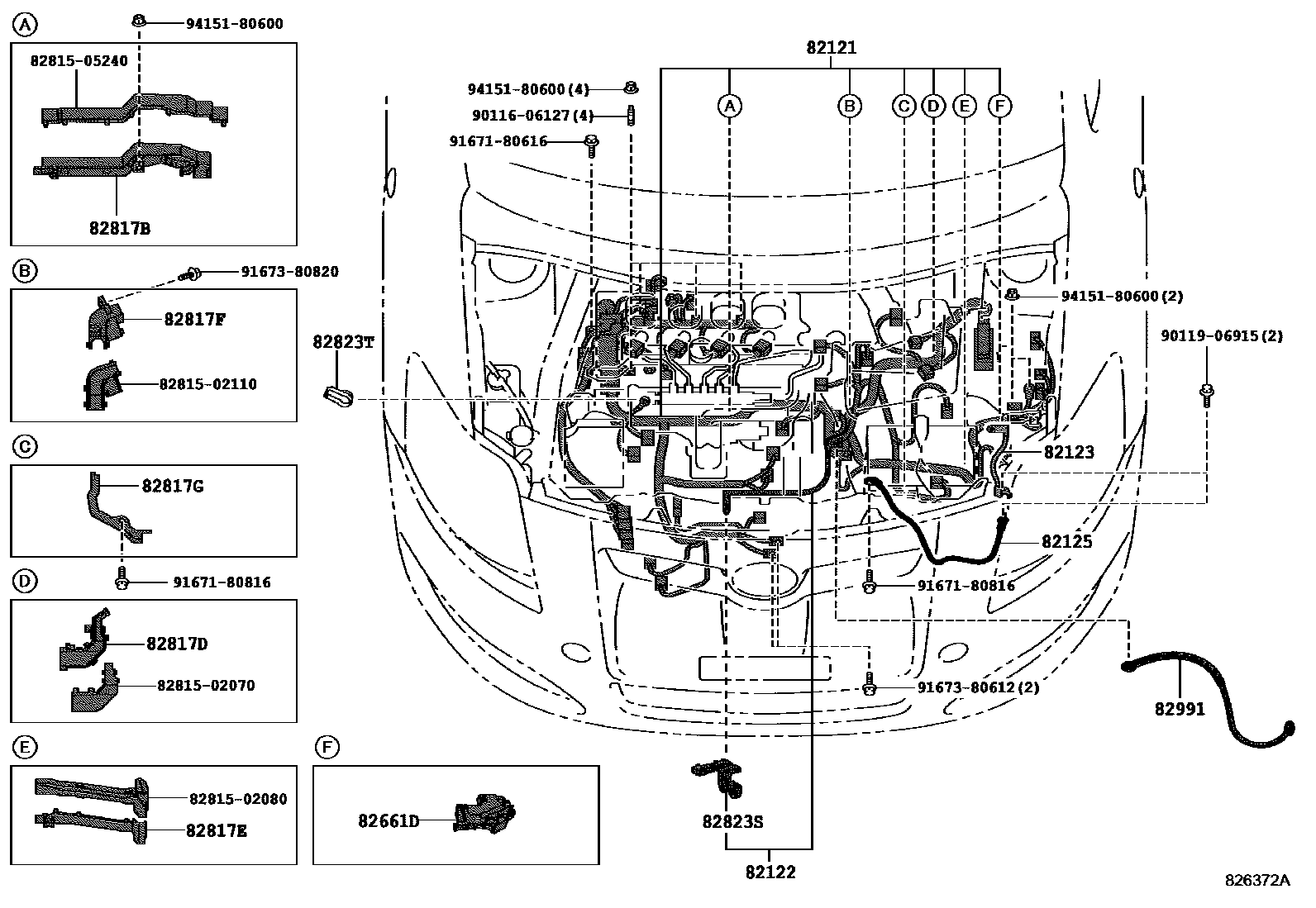

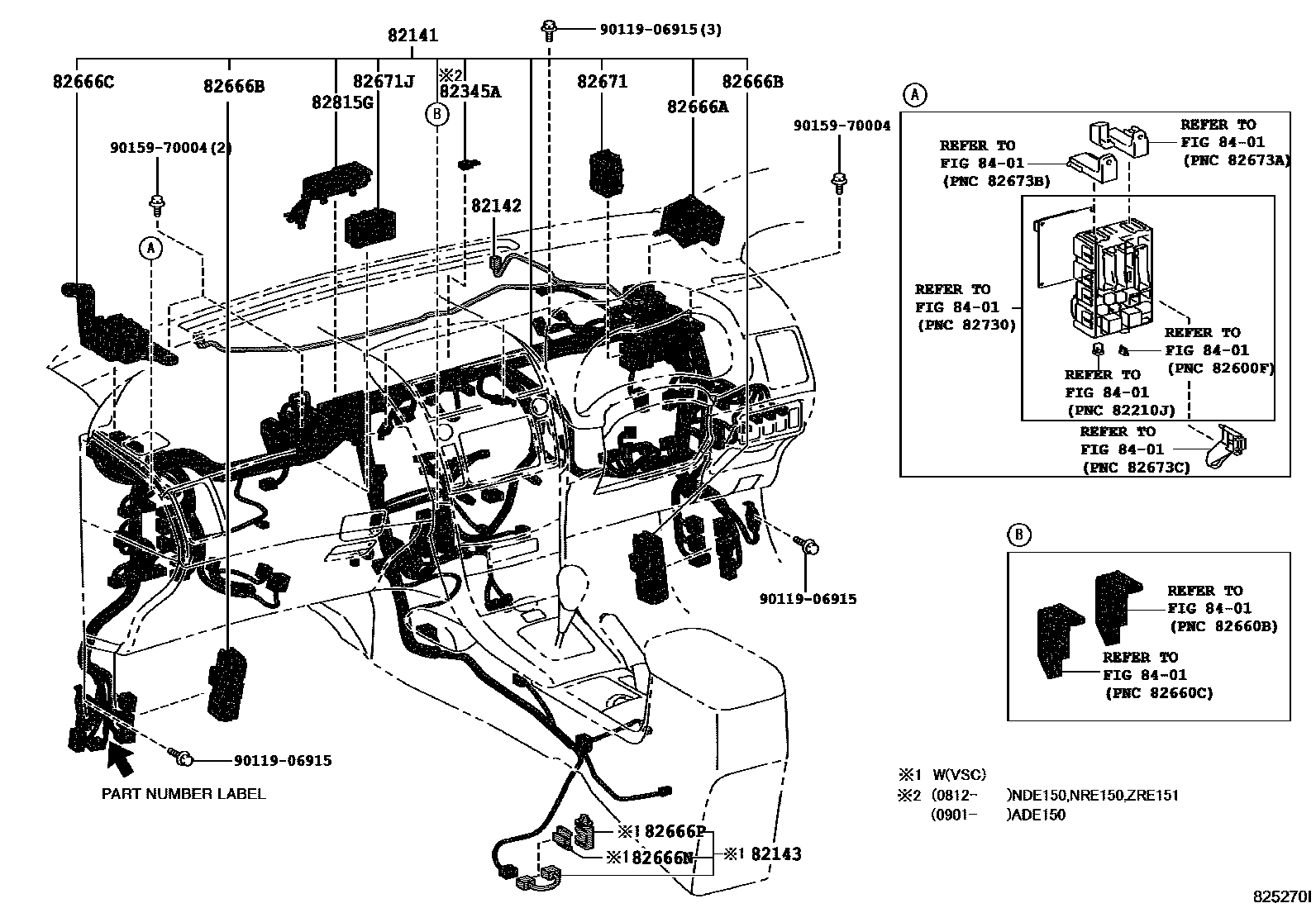

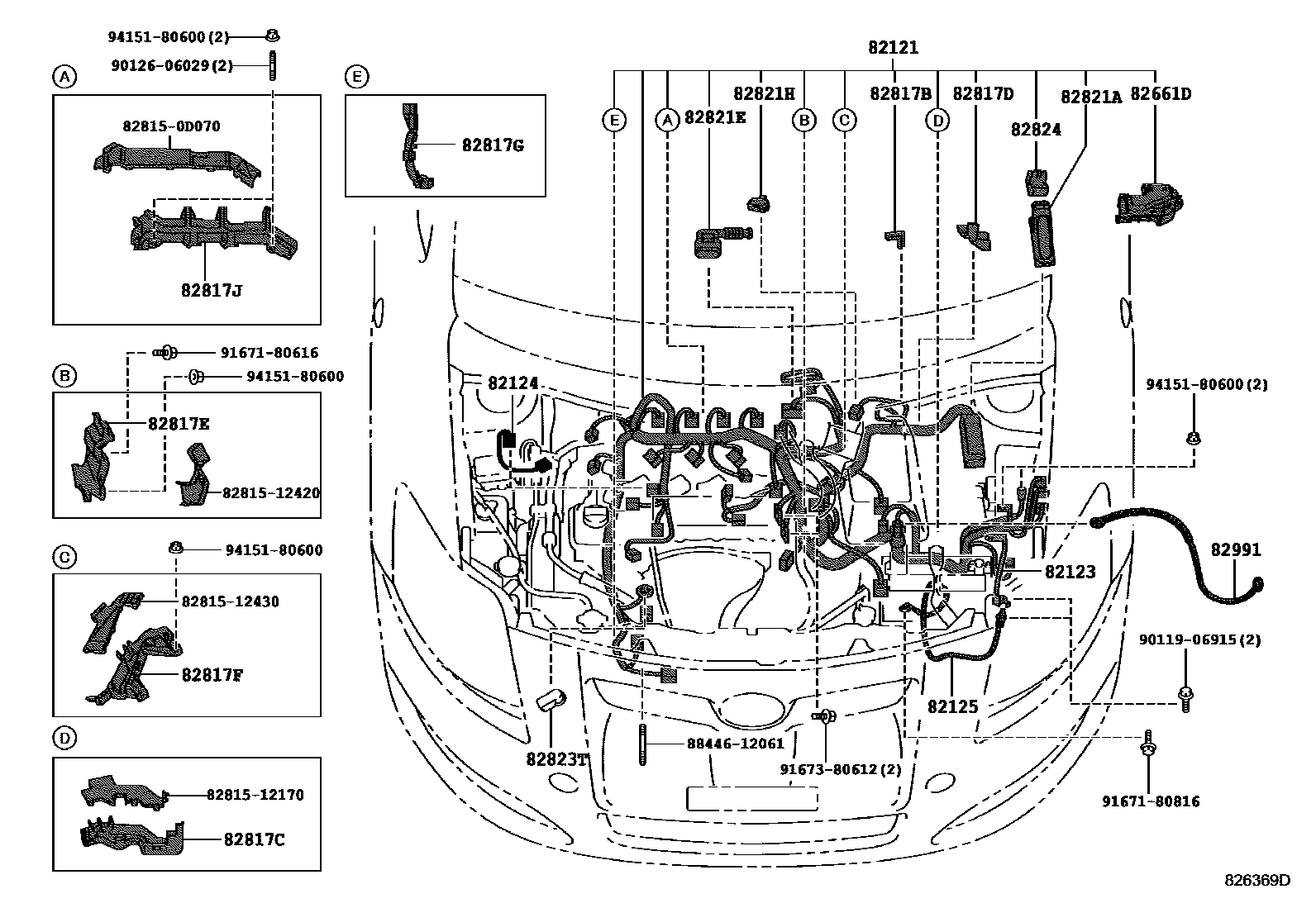

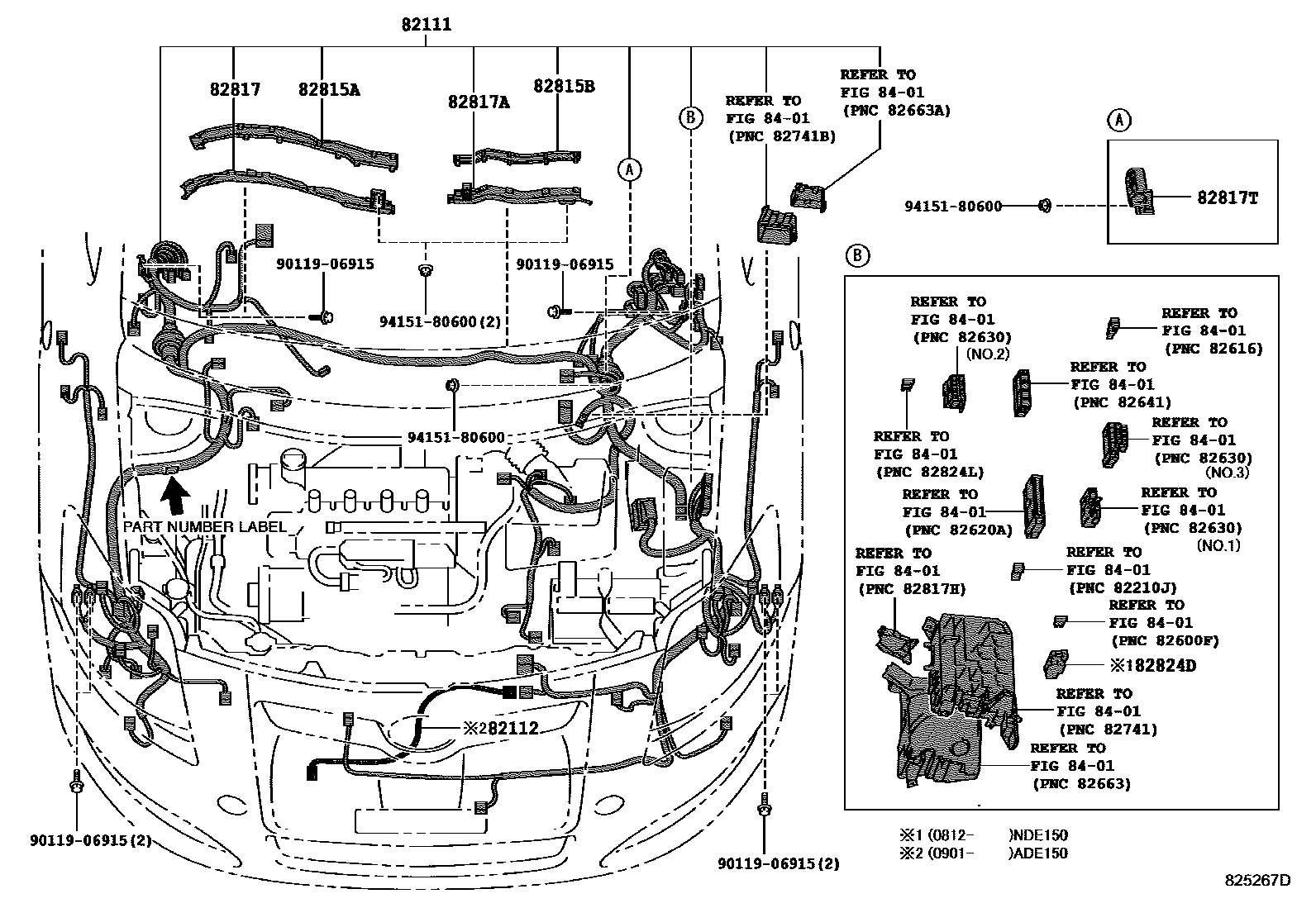

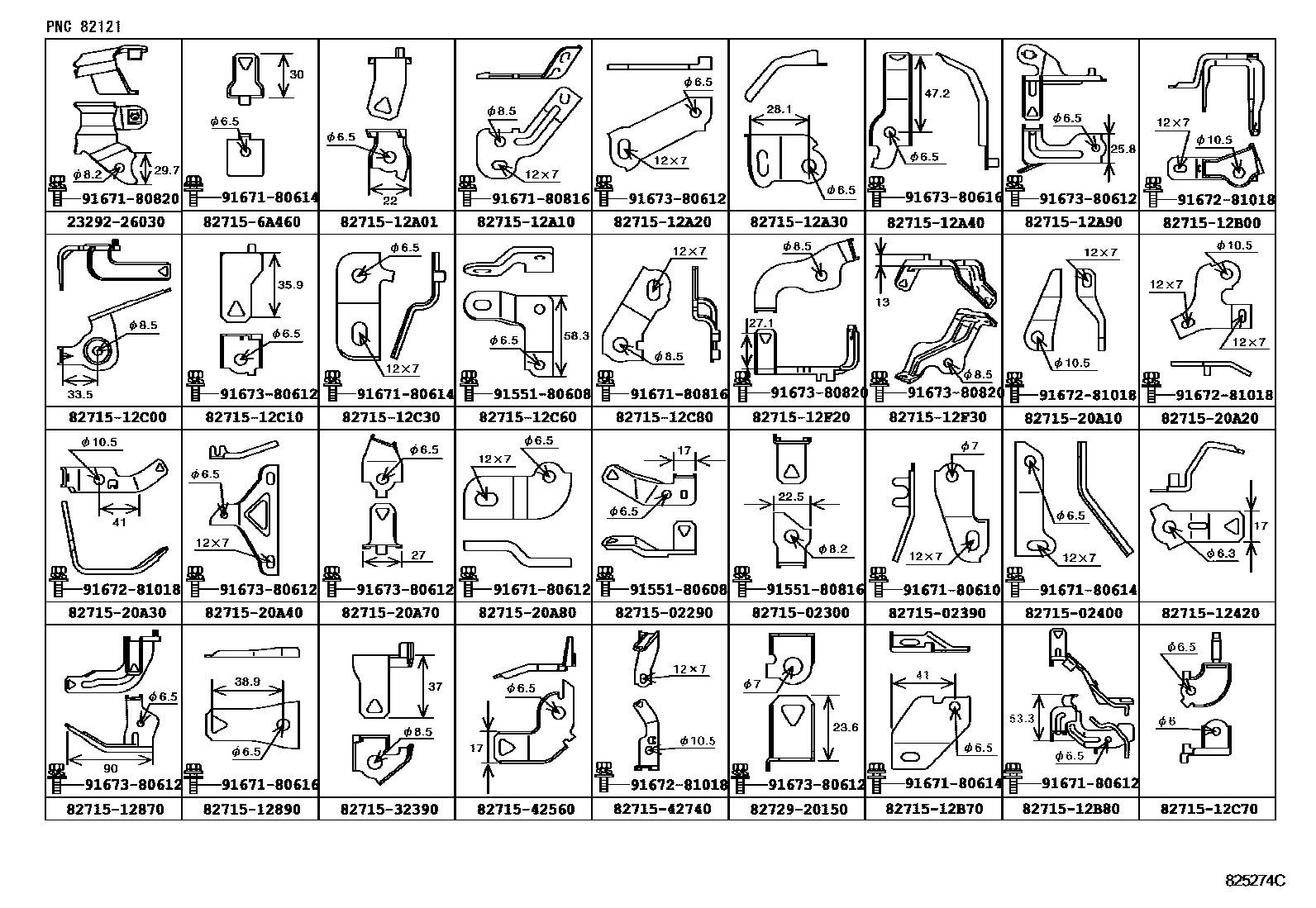

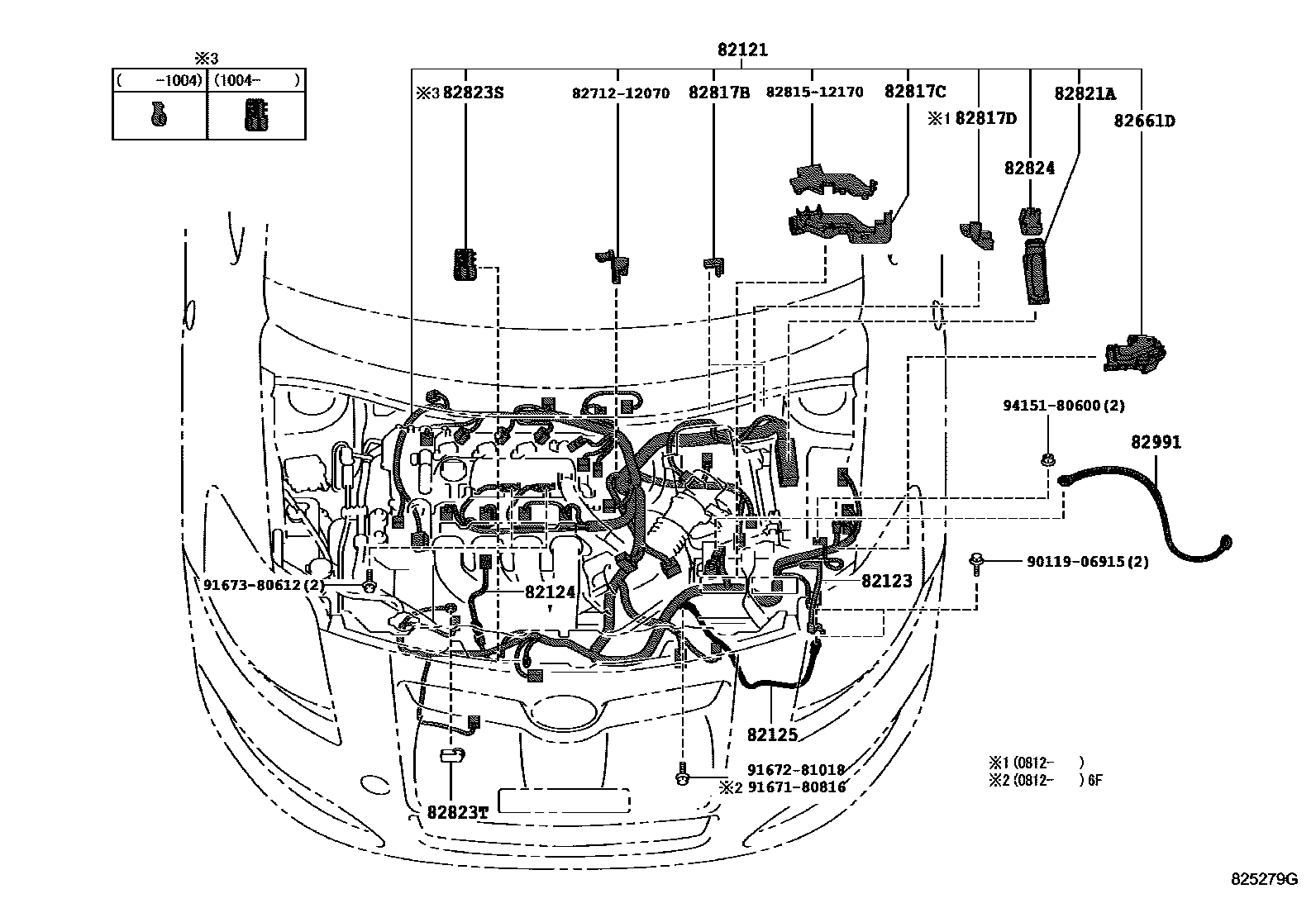

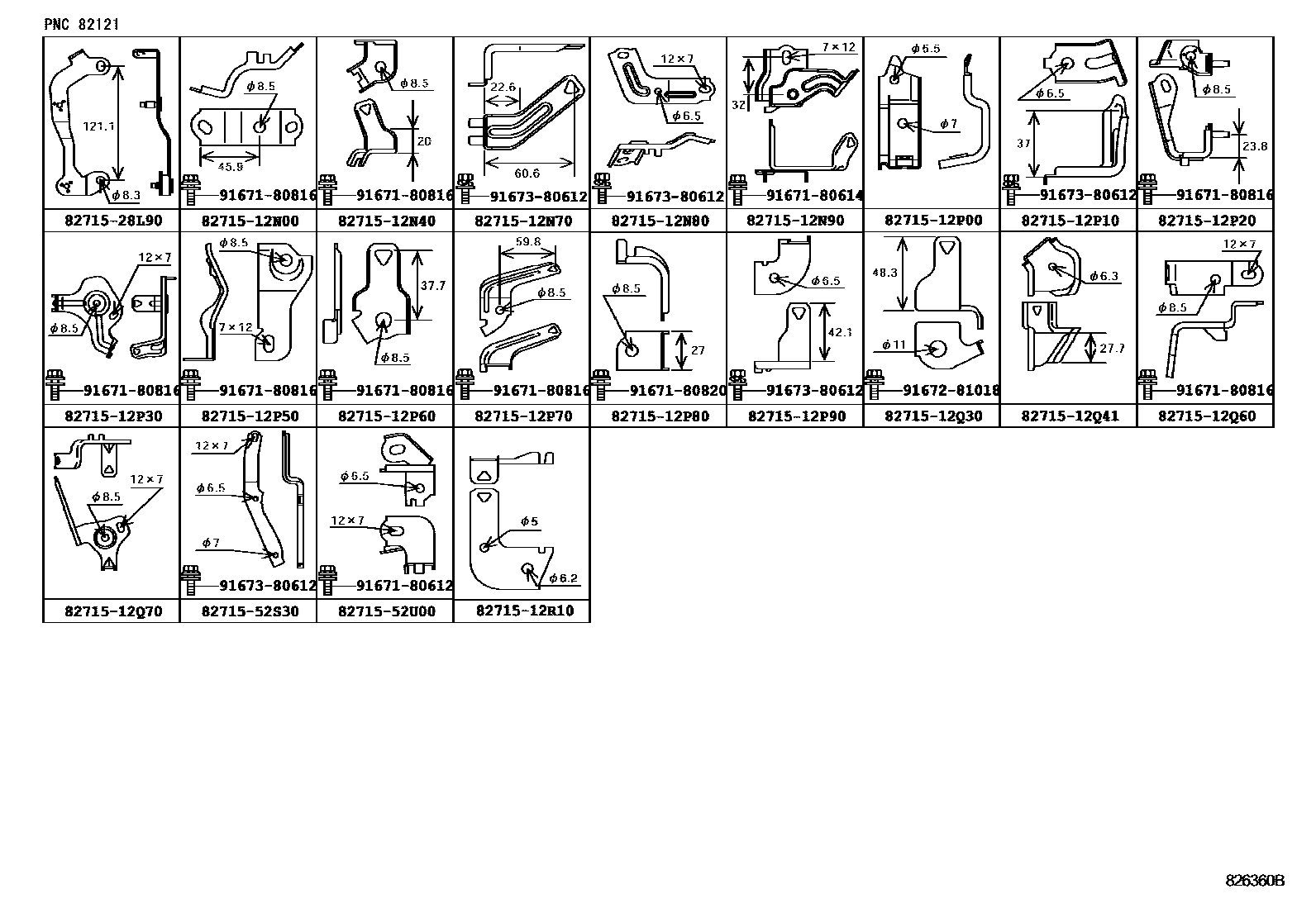

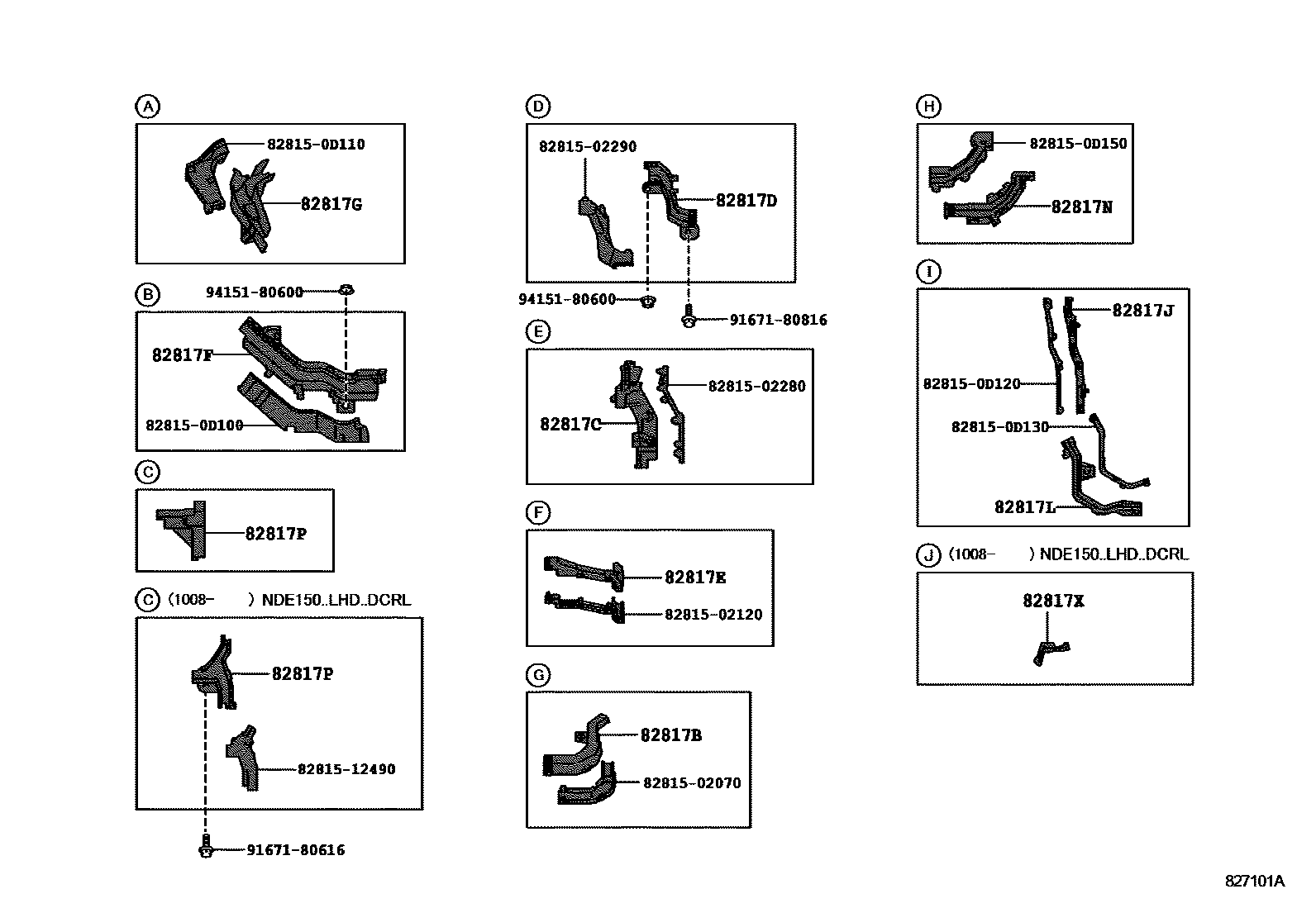

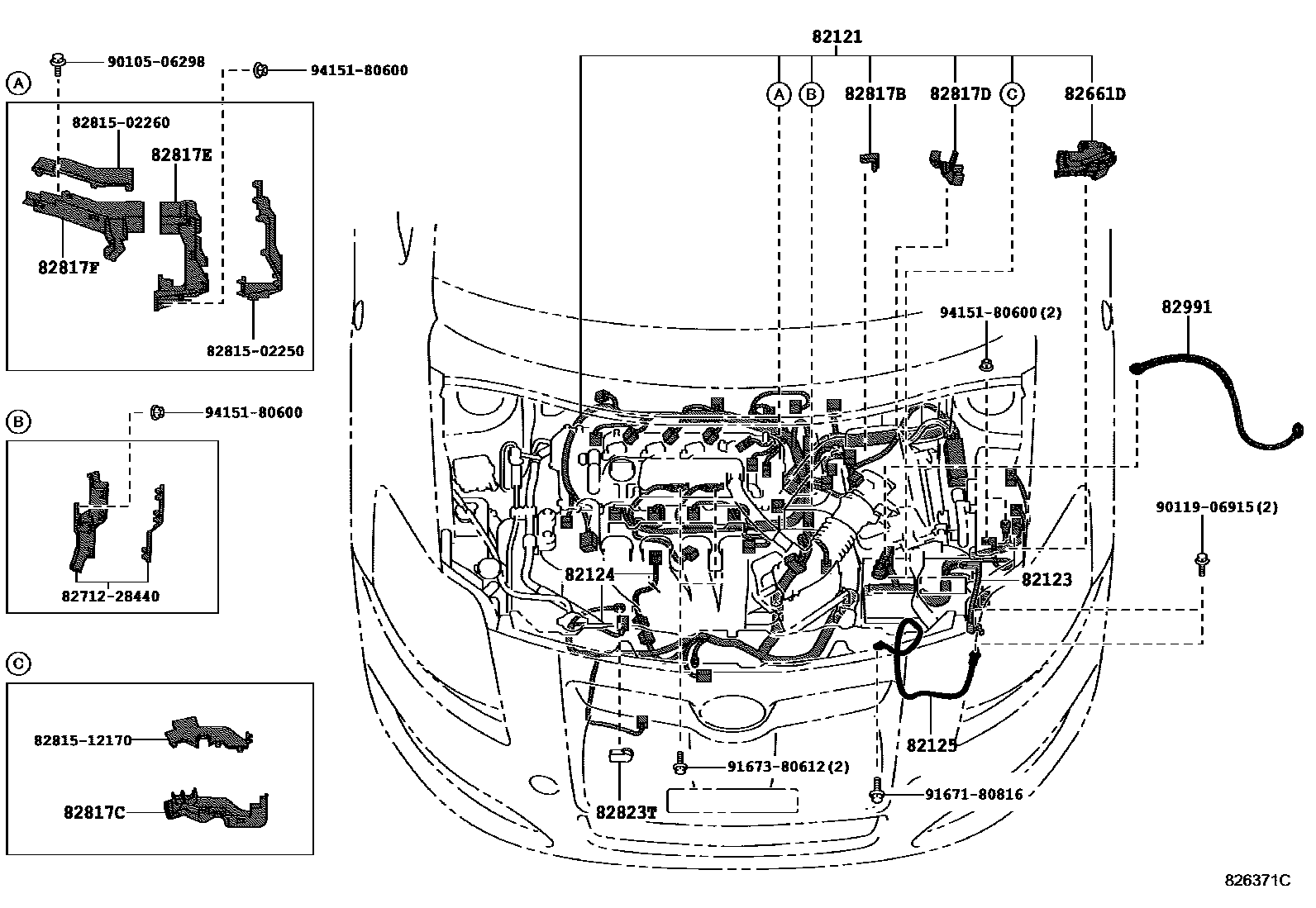

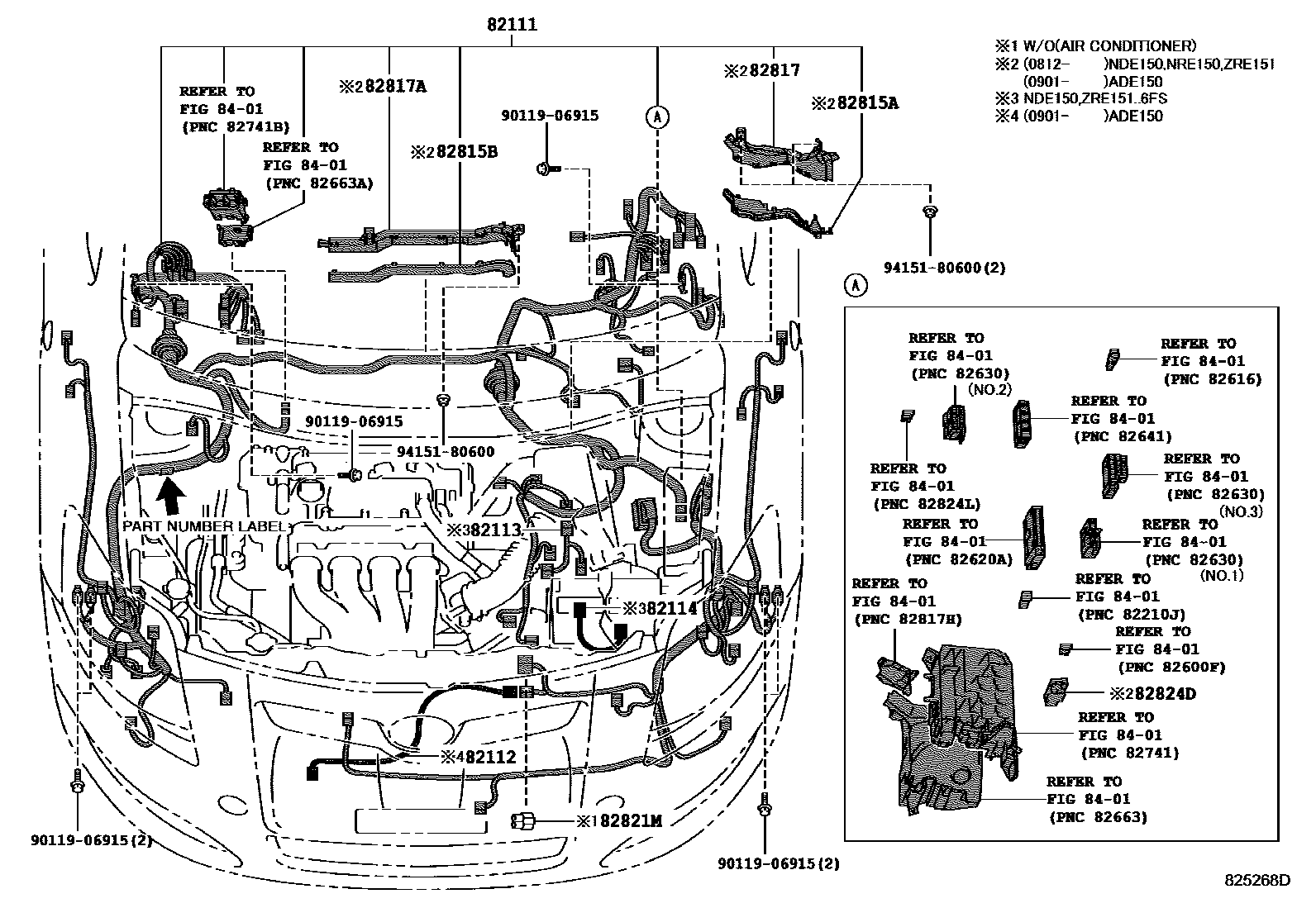

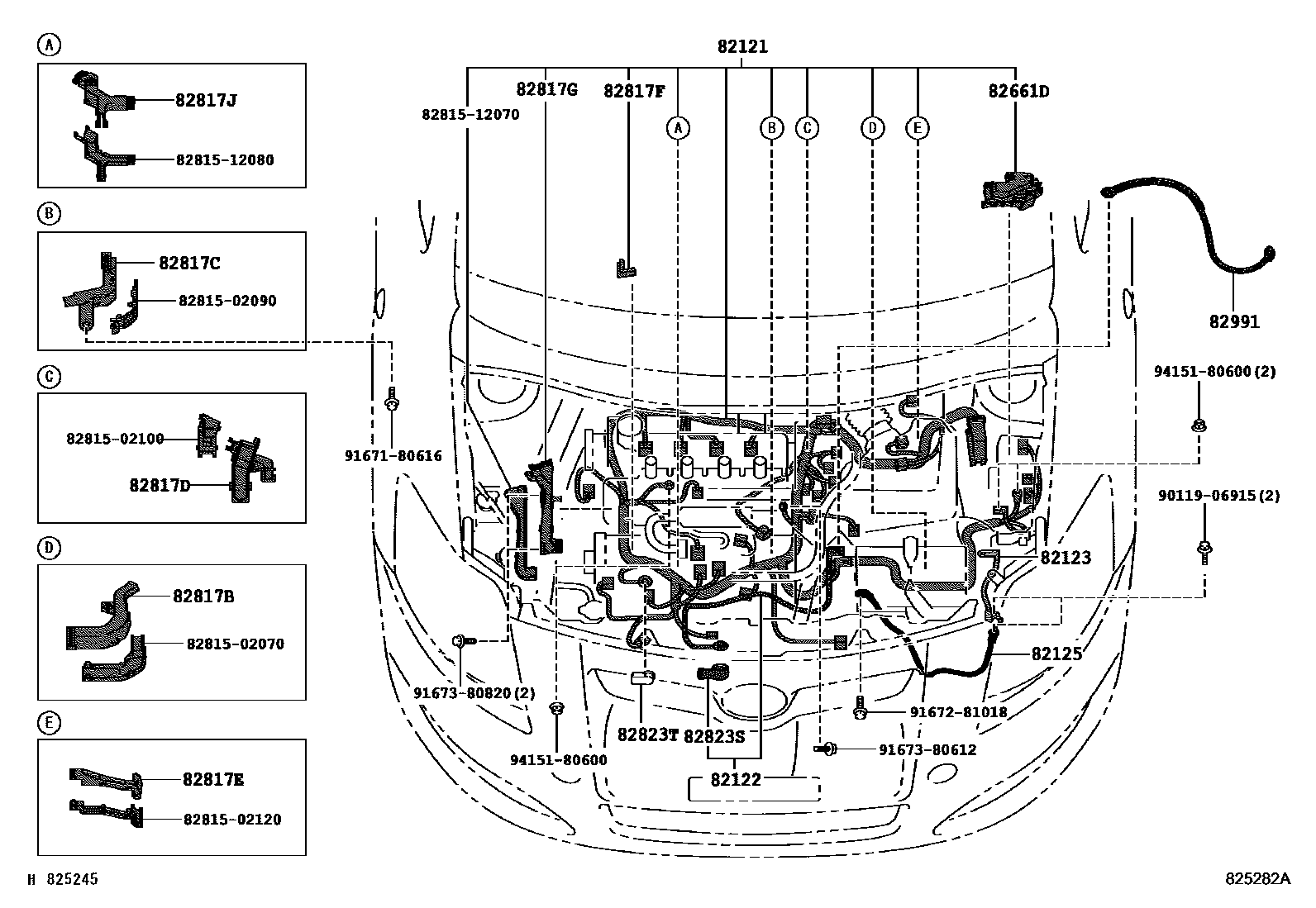

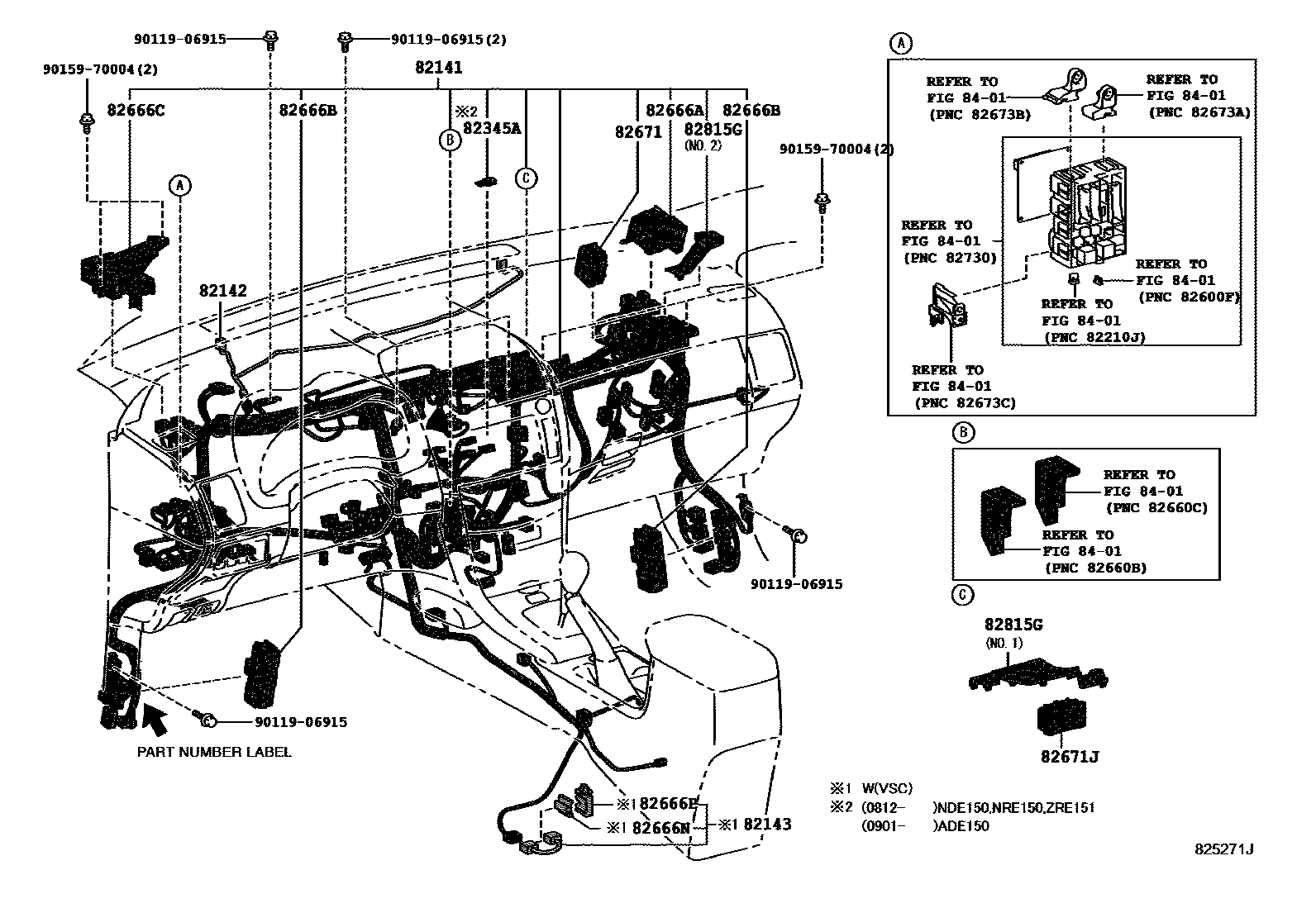

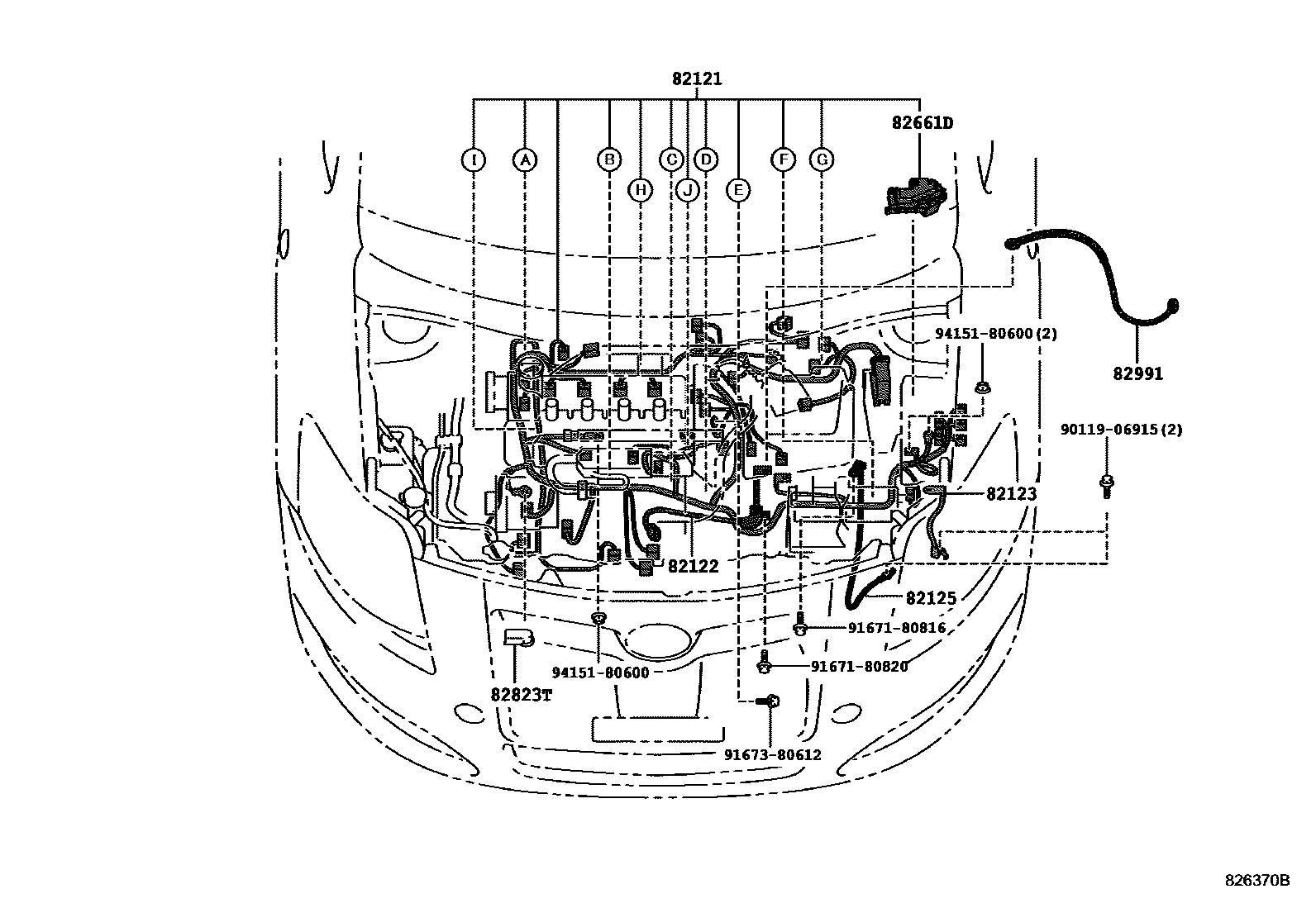

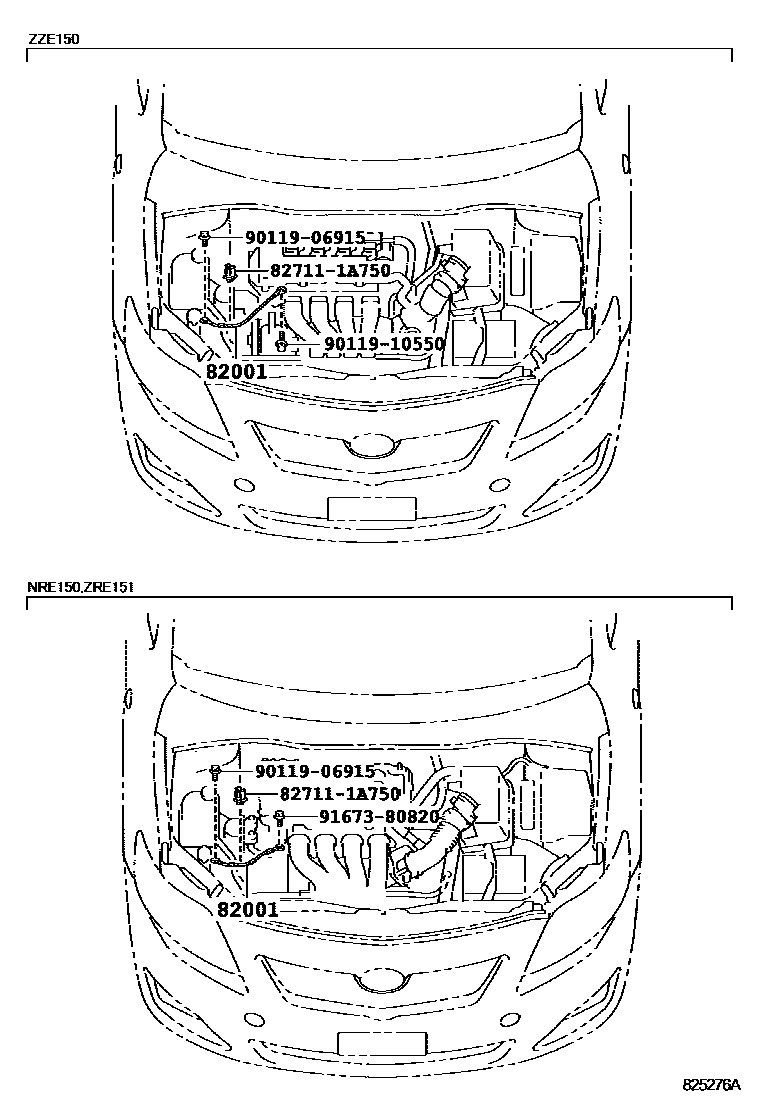

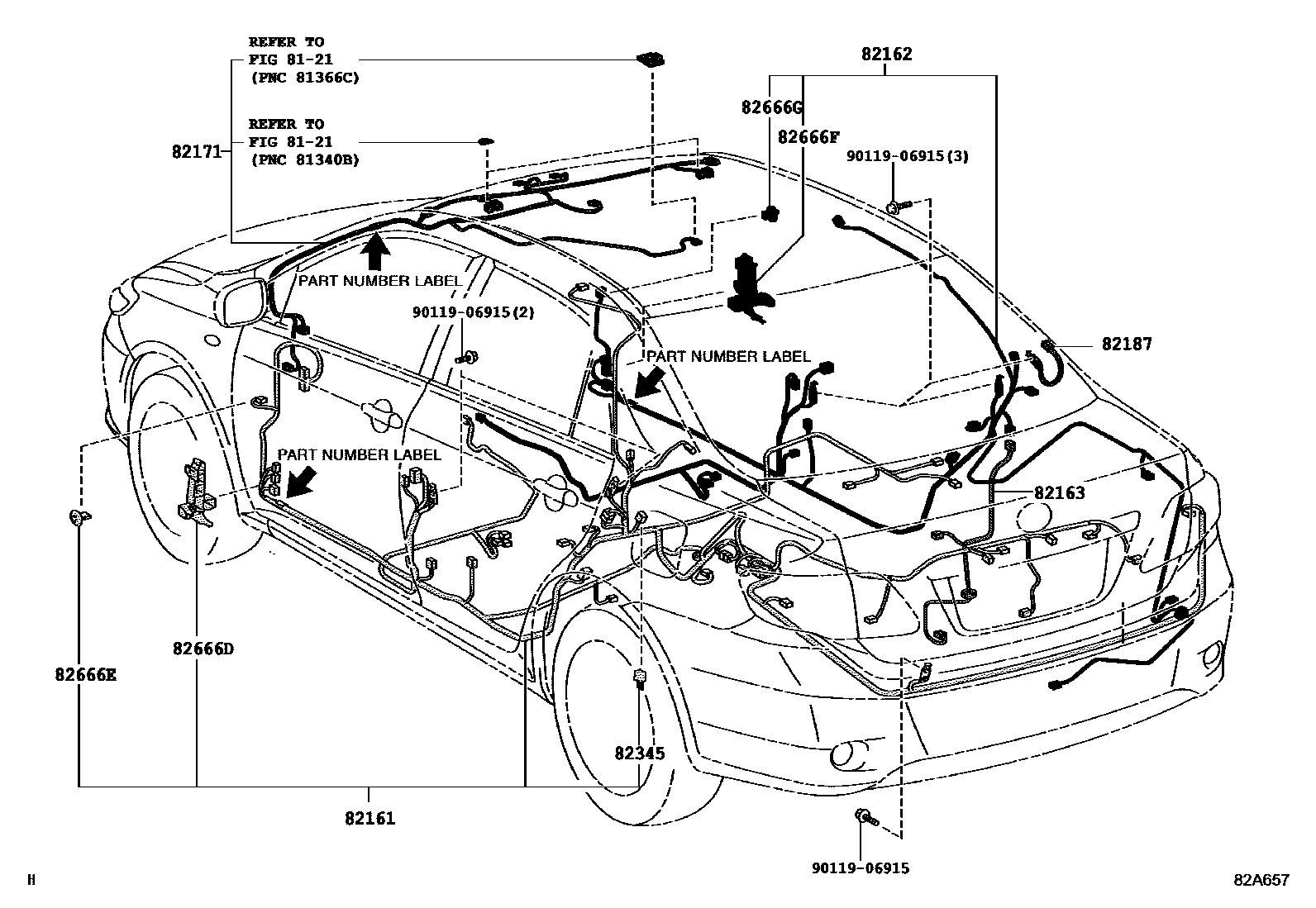

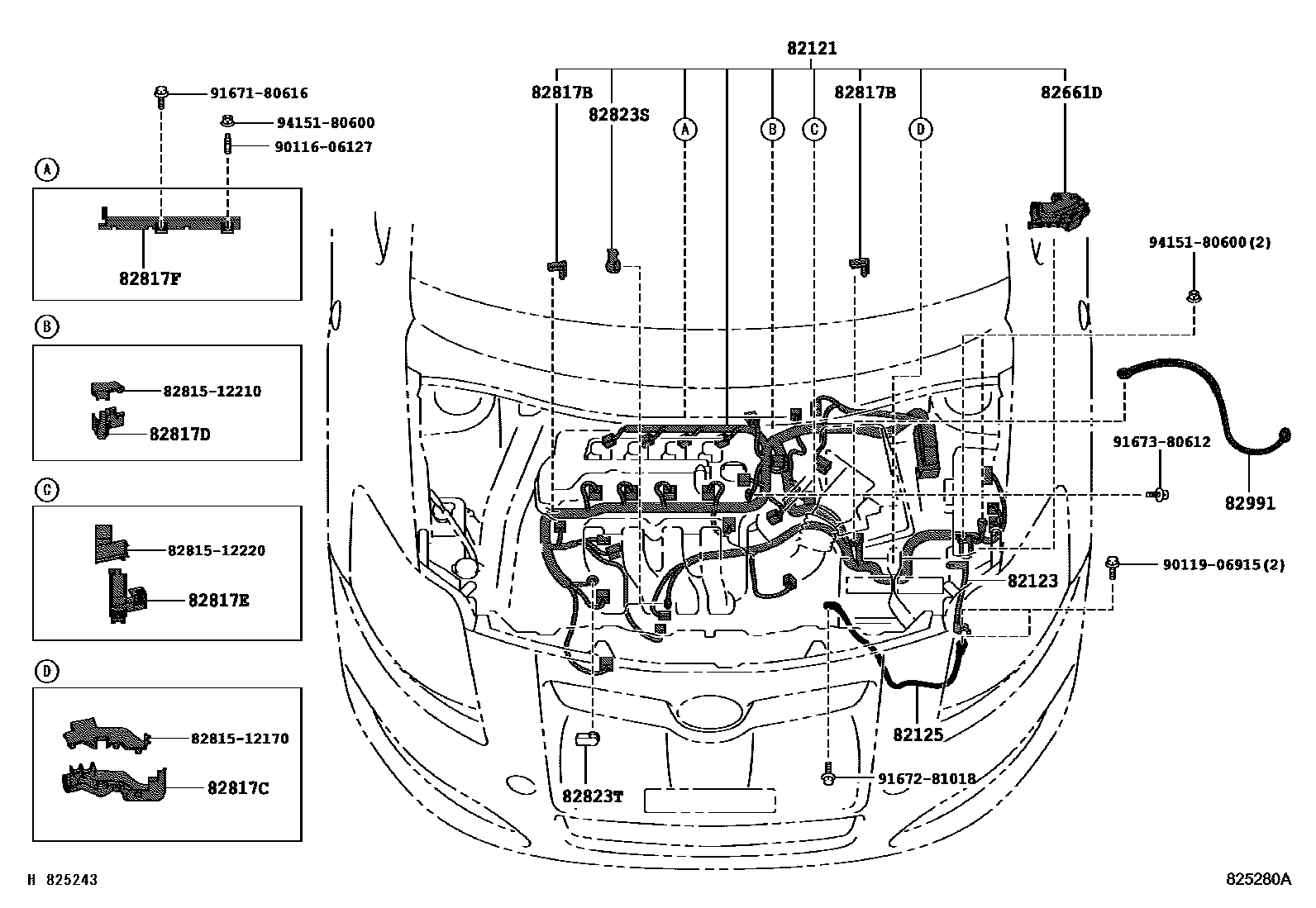

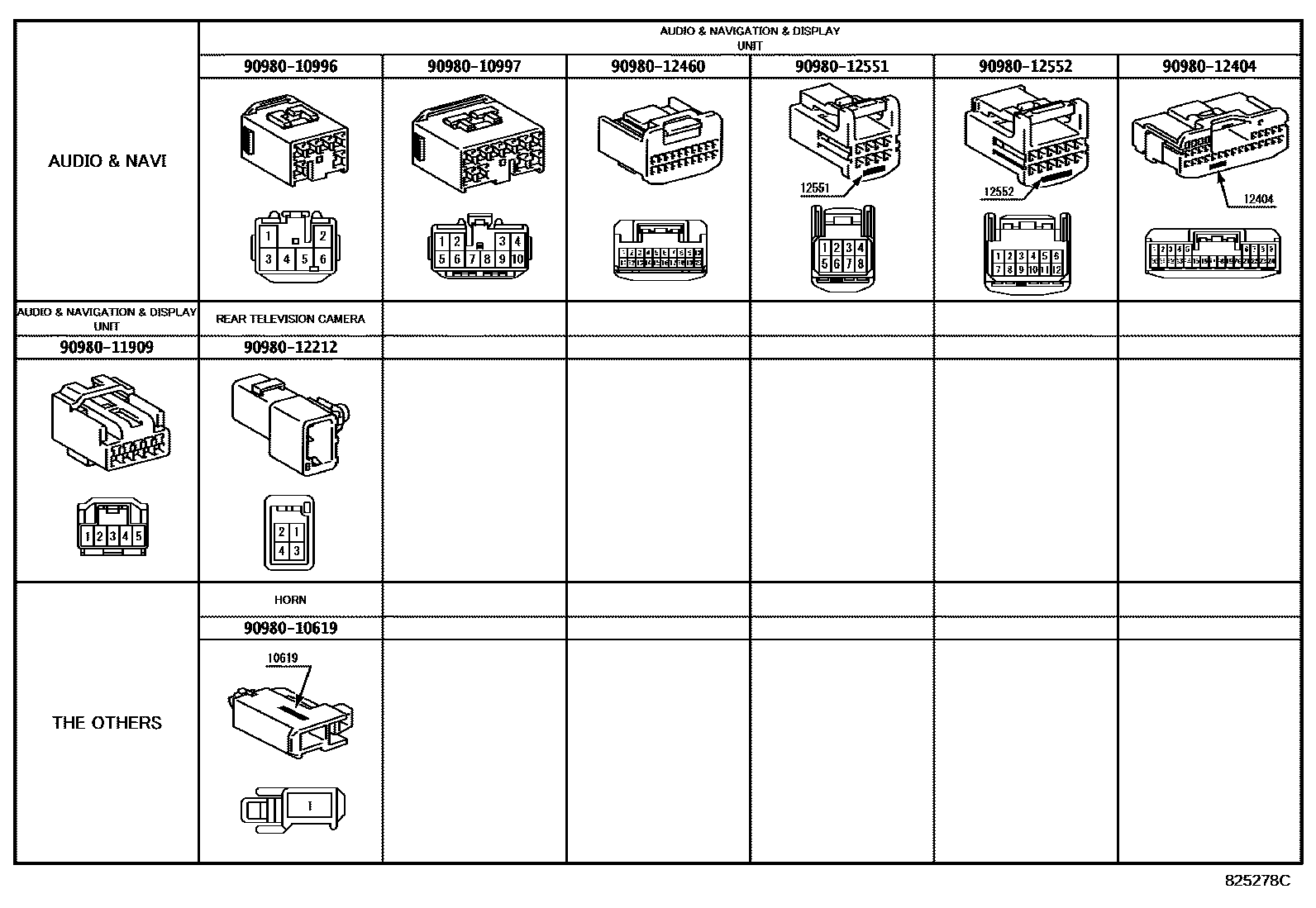

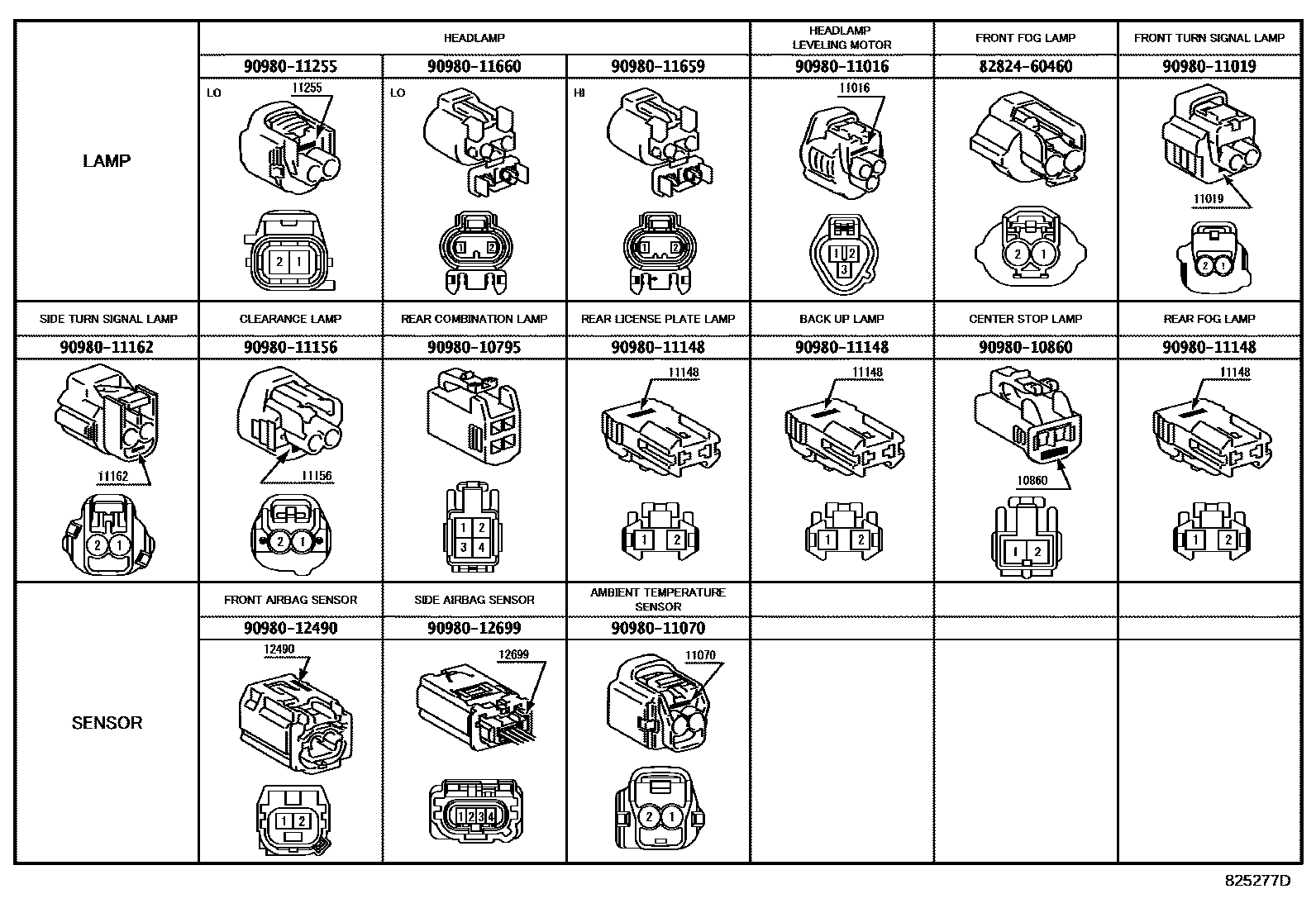

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 22 images and 64 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07430 · 90980-07431 |

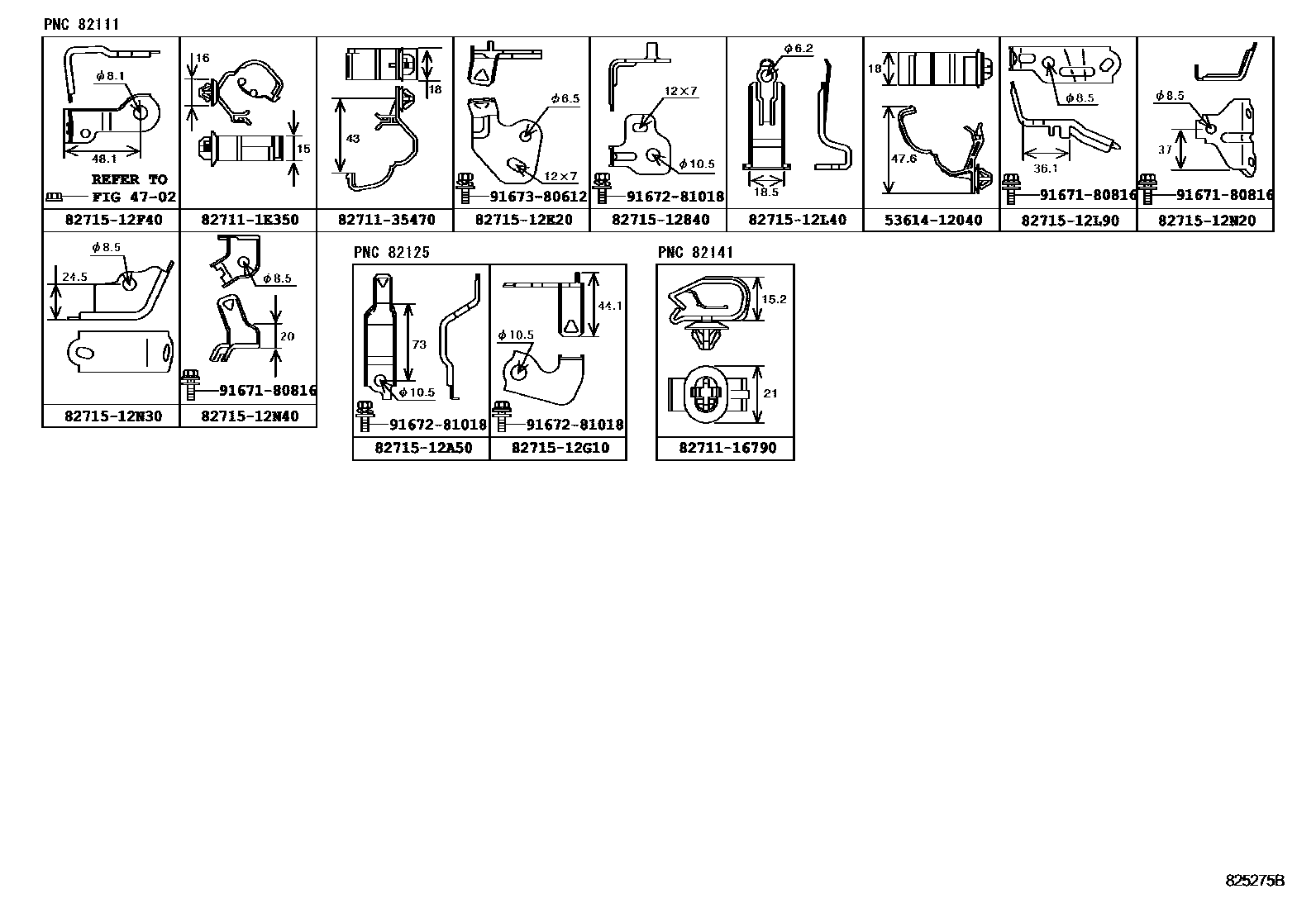

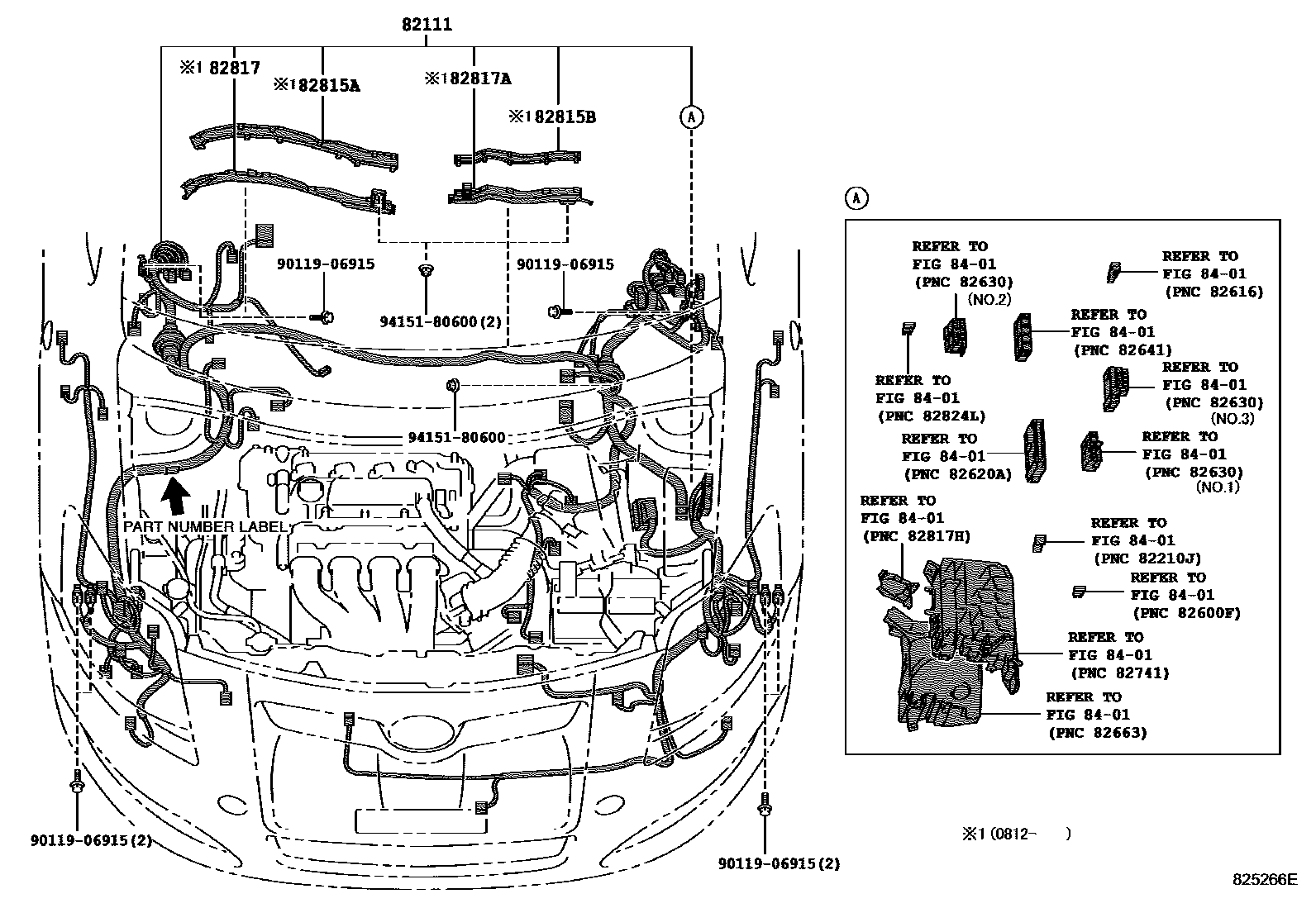

| 82111 | Engine room main wiring harness | 82111-12X60 · 82111-12X70 · 82111-12X80 · 82111-12X90 · 82111-12Y00 · 82111-12Y10 · 82111-12Y20 · 82111-12Y30 · 82111-12Y40 · 82111-12Y50 · 82111-12Y90 · 82111-12Z00 · 82111-12Z10 · 82111-12Z20 · 82111-12Z30 · 82111-12Z40 · 82111-12Z50 · 82111-12Z60 · 82111-12Z70 · 82111-12Z80 · 82111-12Z90 · 82111-1AA00 · 82111-1AA10 · 82111-1AA20 · 82111-1AA30 · 82111-1AA40 · 82111-1AA50 · 82111-1AA60 · 82111-1AA70 · 82111-1AA80 · 82111-1AB00 · 82111-1AB20 · 82111-1AB30 · 82111-1AD40 · 82111-1AM60 · 82111-1AN30 · 82111-1AN50 · 82111-1AN60 · 82111-1EA20 · 82111-1EA30 · 82111-1EA40 · 82111-1EA50 · 82111-1EA60 · 82111-1EA70 · 82111-1EA80 · 82111-1EA90 · 82111-1EB00 · 82111-1EB10 · 82111-1EB20 · 82111-1EB30 · 82111-1EB50 · 82111-1EB60 · 82111-1EB70 · 82111-1EB80 · 82111-1EC00 · 82111-1EC10 · 82111-1EC20 · 82111-1EC30 · 82111-1EC40 · 82111-1EC50 · 82111-1EC60 · 82111-1EC70 · 82111-1EC90 · 82111-1ED00 · 82111-1ED10 · 82111-1ED20 · 82111-1ED30 · 82111-1ED40 · 82111-1ED50 · 82111-1ED60 · 82111-1ED70 · 82111-1ED80 · 82111-1ED90 · 82111-1EE00 · 82111-1EE10 · 82111-1EE40 · 82111-1EE50 · 82111-1EE60 · 82111-1EE70 · 82111-1EE80 · 82111-1EF00 · 82111-1EF10 · 82111-1EF20 · 82111-1EF30 · 82111-1EJ80 · 82111-1EJ90 · 82111-1ES90 · 82111-1ET00 · 82111-1ET10 · 82111-1ET20 · 82111-1ET30 · 82111-1ET40 · 82111-1ET50 · 82111-1ET60 · 82111-1ET70 · 82111-1EU20 · 82111-1EU30 · 82111-1EU40 · 82111-1EU50 · 82111-1EV40 · 82111-1EV50 · 82111-1EV80 · 82111-1EV90 · 82111-1HB20 · 82111-1HB40 |
| 82112 | Engine room wiring harness No. 2 | 82112-05010 |
| 82113 | Engine room wiring harness No. 3 | 82113-12120 |
| 82114 | Engine room wiring harness No. 4 | 82114-12120 |

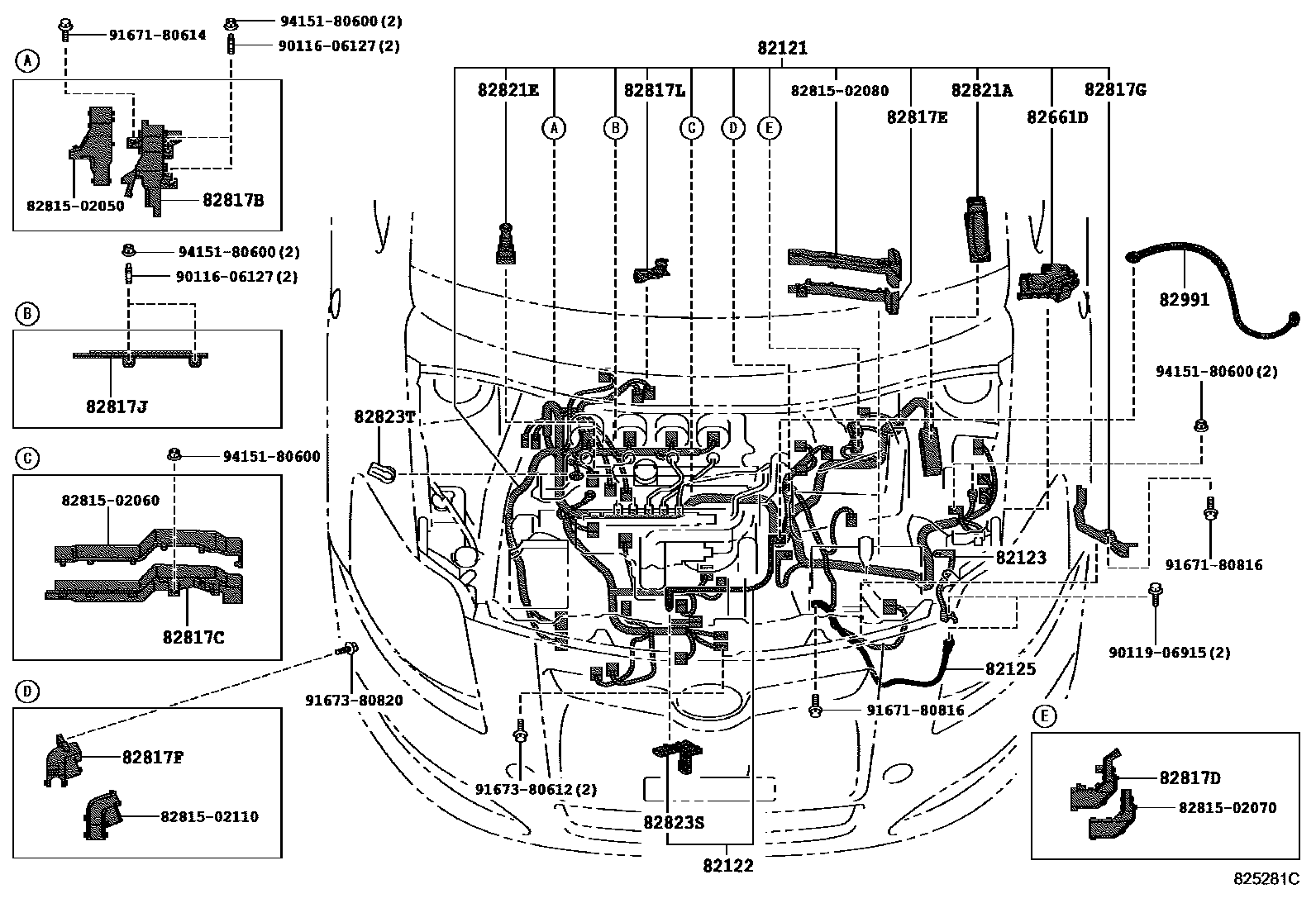

| 82121 | Engine wiring harness | 82121-12C50 · 82121-12C60 · 82121-12C70 · 82121-12C80 · 82121-12C81 · 82121-12C90 · 82121-12C91 · 82121-12D60 · 82121-12D70 · 82121-12E50 · 82121-12J50 · 82121-12J60 · 82121-12J90 · 82121-12K00 · 82121-12K10 · 82121-12K11 · 82121-12K30 · 82121-12K31 · 82121-12K50 · 82121-12K60 · 82121-12K80 · 82121-12K90 · 82121-12L00 · 82121-12L10 · 82121-12L20 · 82121-12N00 · 82121-12N10 · 82121-12N11 · 82121-12N20 · 82121-12N21 |
| 82122 | Engine No. 2 wiring harness | 82122-12390 · 82122-12400 · 82122-12410 · 82122-12420 · 82122-12430 |
| 82123 | Engine No. 3 wiring harness | 82123-12410 · 82123-12420 · 82123-12460 · 82123-12500 |
| 82124 | Engine No. 4 wiring harness | 82124-02090 · 82124-12150 · 82124-12160 |
| 82125 | Transmission wiring harness | 82125-12410 · 82125-12420 · 82125-12440 · 82125-12460 · 82125-12580 · 82125-12590 |
| 82141 | Dashboard wiring harness | 82141-1HG50 · 82141-1HG60 · 82141-1HG70 · 82141-1HG80 · 82141-1HG90 · 82141-1HJ00 · 82141-1HJ10 · 82141-1HJ20 · 82141-1HJ30 · 82141-1HJ40 · 82141-1HJ50 · 82141-1HJ60 · 82141-1HJ70 · 82141-1HJ80 · 82141-1HJ90 · 82141-1HK00 · 82141-1HK10 · 82141-1HK20 · 82141-1HK30 · 82141-1HK40 · 82141-1HK50 · 82141-1HK60 · 82141-1HK70 · 82141-1HK80 · 82141-1HK90 · 82141-1HL00 · 82141-1HL10 · 82141-1HL20 · 82141-1HL30 · 82141-1HL40 · 82141-1HL50 · 82141-1KQ40 · 82141-1KQ50 · 82141-1KQ60 · 82141-1KQ70 · 82141-1KQ80 · 82141-1KQ90 · 82141-1KR00 · 82141-1KR10 · 82141-1KR20 · 82141-1KR30 · 82141-1KR40 · 82141-1KR50 · 82141-1KR60 · 82141-1KR70 · 82141-1KR80 · 82141-1KR90 · 82141-1KS00 · 82141-1KS10 · 82141-1KS20 · 82141-1KS30 · 82141-1KS40 · 82141-1KS50 · 82141-1KS60 · 82141-1KS70 · 82141-1KS80 · 82141-1KS90 · 82141-1KT00 · 82141-1KT10 · 82141-1KT20 · 82141-1KT30 · 82141-1LX10 · 82141-1LX20 · 82141-1LX40 · 82141-1LX60 · 82141-1LX70 · 82141-1LY00 · 82141-1LY30 · 82141-1NK90 · 82141-1NL10 · 82141-1NL80 · 82141-1NM10 · 82141-1NP00 · 82141-1NP20 · 82141-1NP30 · 82141-1NP50 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-12380 · 82142-12400 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-12210 · 82143-12220 |

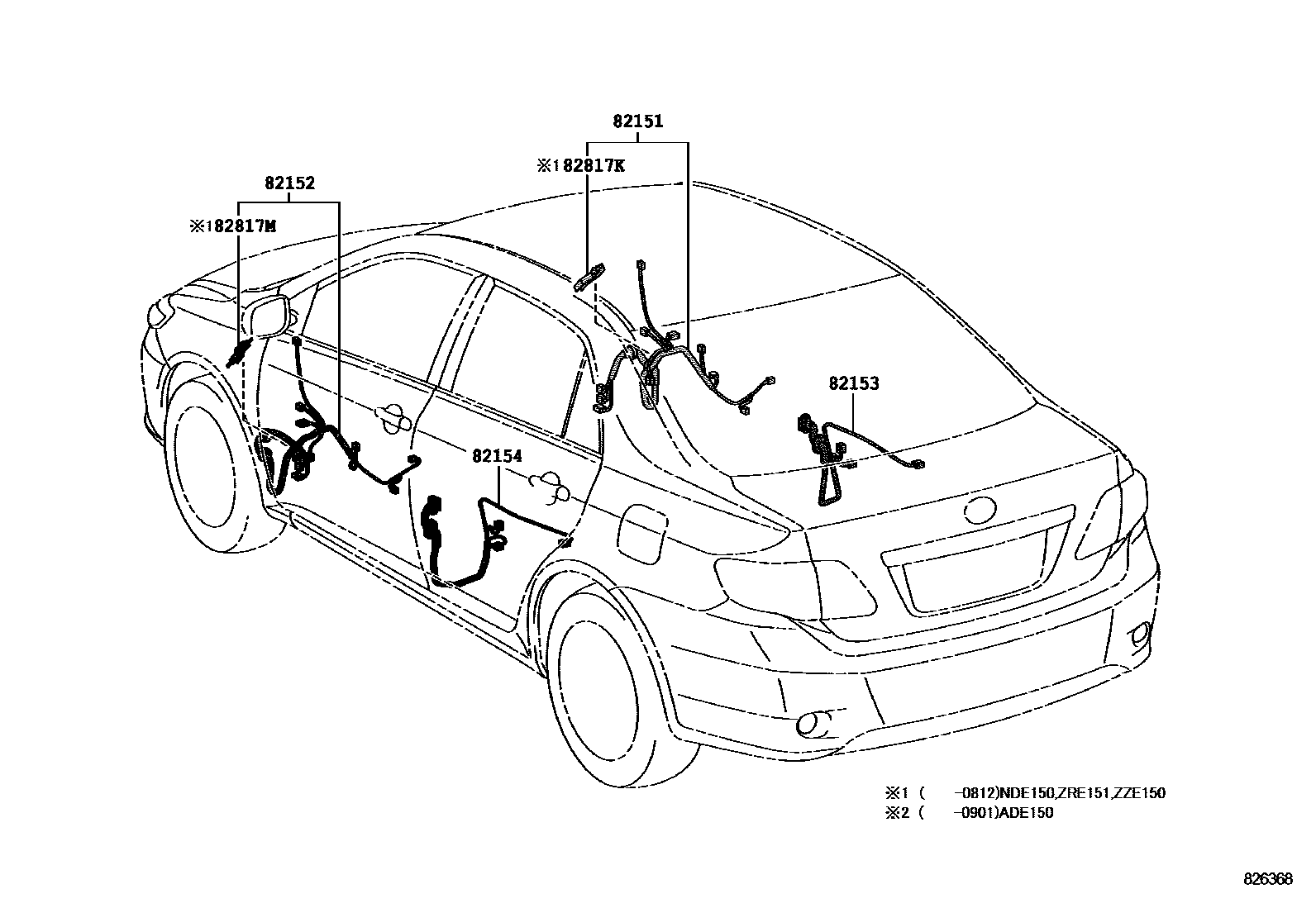

| 82151 | Right front door wiring harness | 82151-12D80 · 82151-12D90 · 82151-12E00 · 82151-12E10 · 82151-12E40 · 82151-12E50 · 82151-12E60 · 82151-12E70 · 82151-12E80 · 82151-12P00 · 82151-12P10 · 82151-12P20 · 82151-12P30 · 82151-12P40 · 82151-12P50 · 82151-12P60 · 82151-12P70 · 82151-12S60 · 82151-12S70 · 82151-12T50 · 82151-12T60 · 82151-12U90 |
| 82152 | Left front door wiring harness | 82152-12D70 · 82152-12D80 · 82152-12D90 · 82152-12E00 · 82152-12E10 · 82152-12E20 · 82152-12E50 · 82152-12E60 · 82152-12E70 · 82152-12N90 · 82152-12P00 · 82152-12P10 · 82152-12P20 · 82152-12P30 · 82152-12P40 · 82152-12P50 · 82152-12P60 · 82152-12P70 · 82152-12R90 · 82152-12S70 · 82152-12S80 · 82152-12T90 · 82152-12U20 · 82152-12U30 · 82152-12U40 · 82152-12U50 |
| 82153 | Rear door wiring harness No. 1 | 82153-12580 · 82153-12590 · 82153-12820 · 82153-12830 |
| 82154 | Rear door wiring harness No. 2 | 82154-12530 · 82154-12540 · 82154-12770 · 82154-12780 |
| 82161 | floor wiring harness | 82161-12E10 · 82161-12E20 · 82161-12E30 · 82161-12E40 · 82161-12E50 · 82161-12E60 · 82161-12E70 · 82161-12N50 · 82161-12N60 · 82161-12N70 · 82161-12N80 · 82161-12N90 · 82161-12P00 · 82161-12S80 · 82161-12S90 · 82161-12T00 · 82161-12T10 |
| 82162 | Floor wiring harness No. 2 | 82162-12850 · 82162-12860 · 82162-12870 · 82162-12890 · 82162-12A00 · 82162-12A10 · 82162-12A30 · 82162-12K30 · 82162-12K40 · 82162-12K50 · 82162-12K51 · 82162-12K60 · 82162-12K70 · 82162-12K80 · 82162-12K81 · 82162-12P30 · 82162-12P40 · 82162-12P50 |
| 82163 | Floor wiring harness No. 3 | 82163-12170 · 82163-12200 |
| 82171 | Roof No. 1 wiring harness | 82171-12E70 · 82171-12E80 · 82171-12E90 · 82171-12F00 · 82171-12F30 · 82171-12F40 · 82171-12F50 · 82171-12F60 · 82171-12N10 · 82171-12N20 · 82171-12N30 |
| 82187 | Rear window wiring harness No. 2 | 82187-12210 |
| 82345 | diode | 82345-12050 |
| 82345A | diode | 82345-12050 |
| 82661D | No. 1 relay box side cover | 82661-12280 |
| 82666A | Connector holder No. 2 | 82666-12350 |
| 82666B | No. 3 connector holder | 82666-12360 |
| 82666C | No. 4 connector holder | 82666-12430 · 82666-12440 |
| 82666D | No. 5 connector holder | 82666-12400 |
| 82666E | No. 6 connector holder | 82666-20280 |
| 82666F | No. 7 connector holder | 82666-12370 |
| 82666G | No. 8 connector holder | 82666-20280 |
| 82666N | No. 10 connector holder | 82666-21040 |
| 82666P | No. 11 Connector Block | 82666-35040 |
| 82671 | junction box | 82671-12260 · 82671-12270 · 82671-12320 |
| 82671J | No. 2 junction box | 82671-12250 · 82671-12280 |
| 82815A | Wiring harness protector cover | 82815-12130 · 82815-12150 |
| 82815B | Wiring harness protector cover | 82815-12140 · 82815-12160 |
| 82815G | Wiring harness protector cover | 82815-12300 · 82815-12310 · 82815-12340 |
| 82817 | No. 1 wire harness protection device | 82817-12A90 · 82817-12B10 |
| 82817A | No. 2 wire harness protection device | 82817-02640 · 82817-12B00 · 82817-12B20 |
| 82817B | No. 3 wire harness protection device | 82817-02360 · 82817-02380 · 82817-05490 · 82817-12860 |
| 82817C | No. 4 wire harness protection device | 82817-02370 · 82817-02400 · 82817-02790 · 82817-12B90 |
| 82817D | No. 5 wire harness protection device | 82817-02380 · 82817-02410 · 82817-02800 · 82817-12C00 · 82817-12J10 |
| 82817E | No. 6 wire harness protection device | 82817-02390 · 82817-02430 · 82817-02760 · 82817-12C10 · 82817-12J60 |
| 82817F | No. 7 wire harness protection device | 82817-02420 · 82817-02770 · 82817-0D170 · 82817-12860 · 82817-12J70 · 82817-1A700 |
| 82817G | No. 8 wire harness protection device | 82817-02440 · 82817-0D180 · 82817-12A10 · 82817-12J90 |
| 82817J | No. 9 wire harness protection device | 82817-05410 · 82817-0D140 · 82817-0D190 · 82817-12A20 |
| 82817K | No. 10 wire harness protection device | 82817-12F30 |
| 82817L | No. 11 wire harness protection device | 82817-0D200 · 82817-12F60 |
| 82817M | No. 12 wire harness protection device | 82817-12F40 |
| 82817N | No. 13 wire harness protection device | 82817-0D210 |
| 82817P | No. 14 wire harness protection device | 82817-0D230 · 82817-12F90 |
| 82817T | No. 15 wire harness protection device | 82817-12J30 |
| 82817X | No. 17 wire harness protection device | 82817-12K60 |
| 82821A | Connector cover | 82821-12560 |
| 82821E | Connector cover | 82821-12660 · 82821-20370 |
| 82821H | Connector cover | 82821-12650 |
| 82821M | Connector cover | 82821-12590 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-12090 · 82823-12110 · 82823-20090 · 82823-20100 · 82823-52010 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 82824 | Harness connector | 82824-34100 |
| 82824D | Harness connector | 82824-12430 |
| 82991 | Fuse repair line | 82991-12110 · 82991-12120 |
