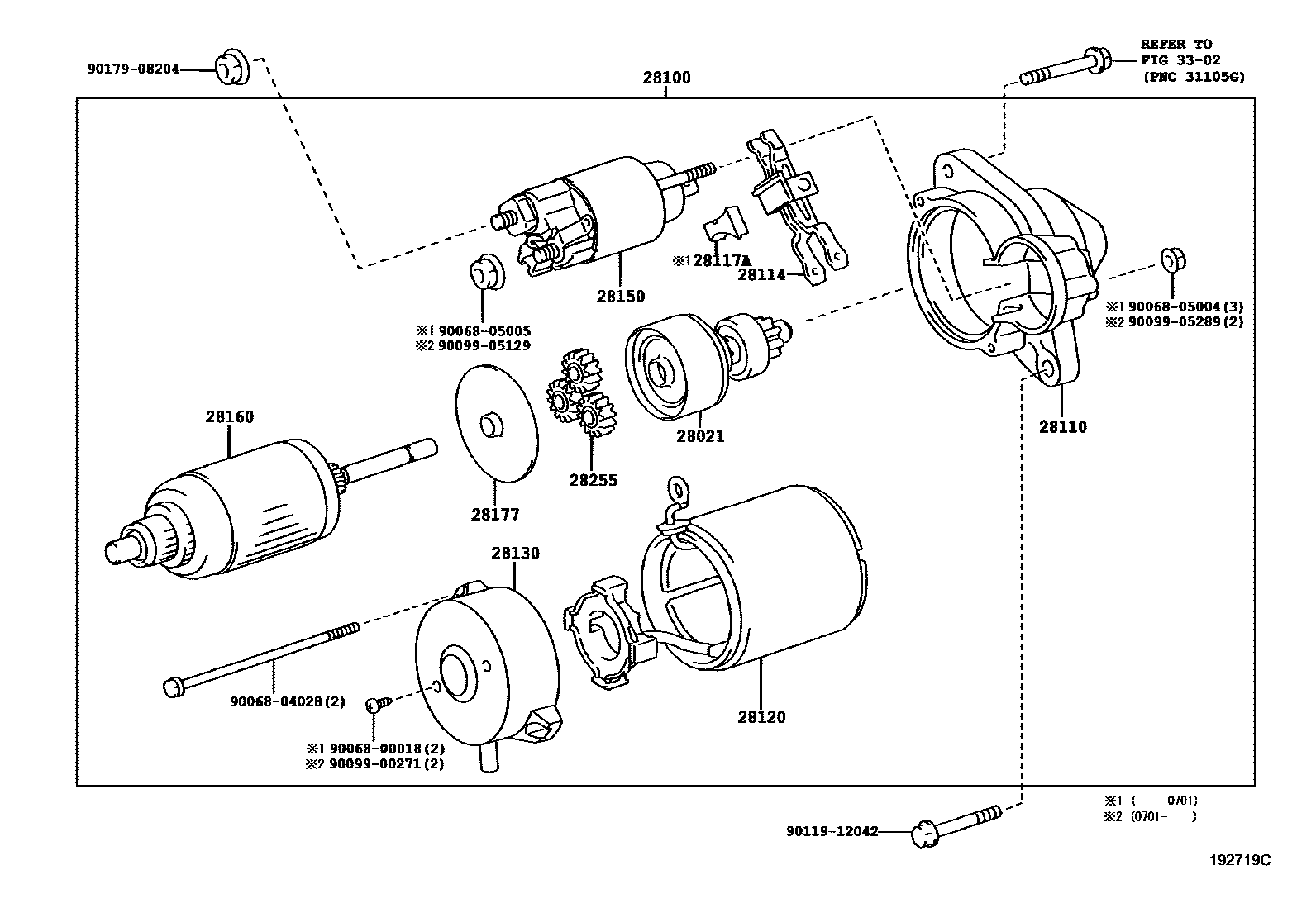

Toyota COROLLA 起动机 — Figure 1904

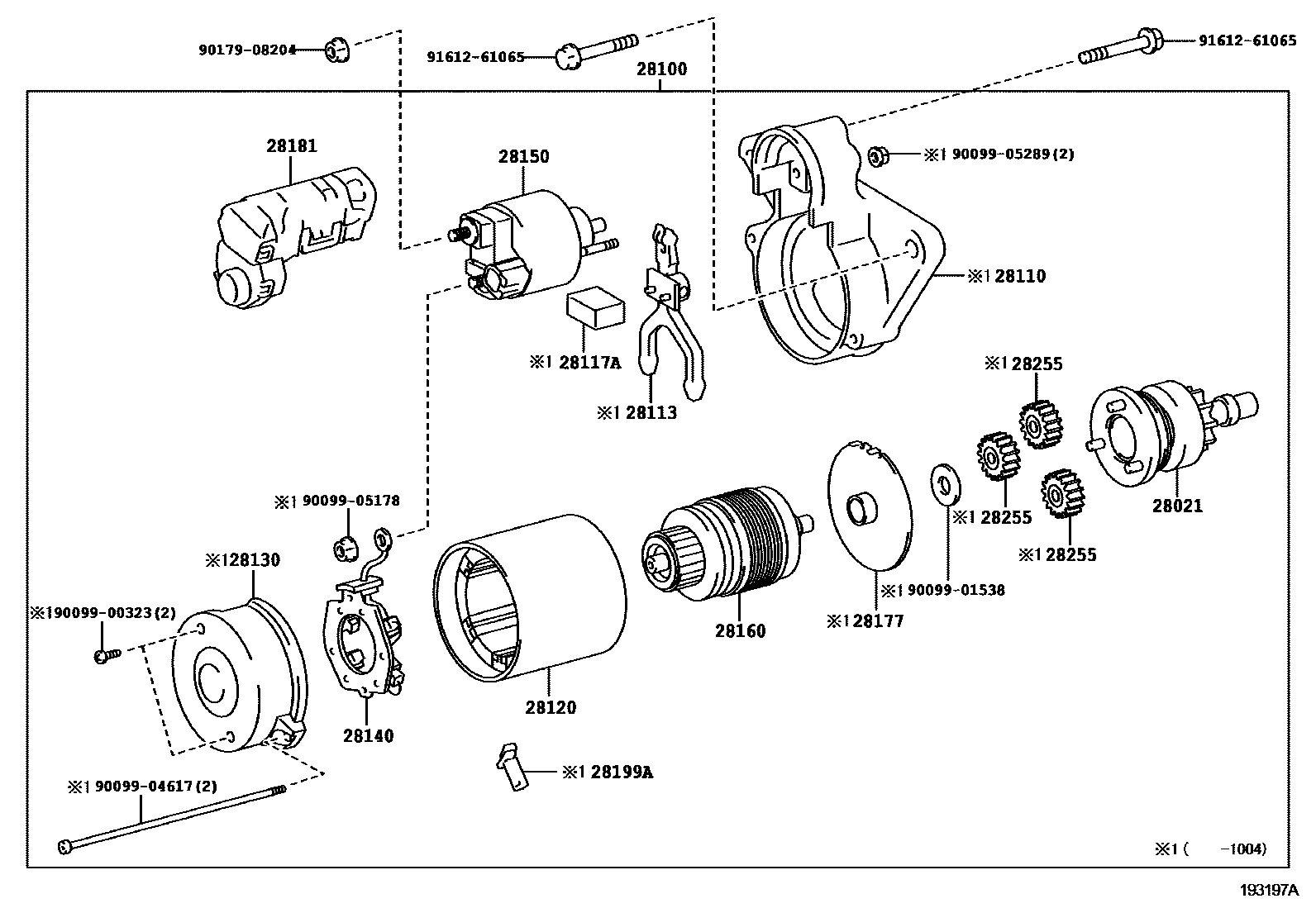

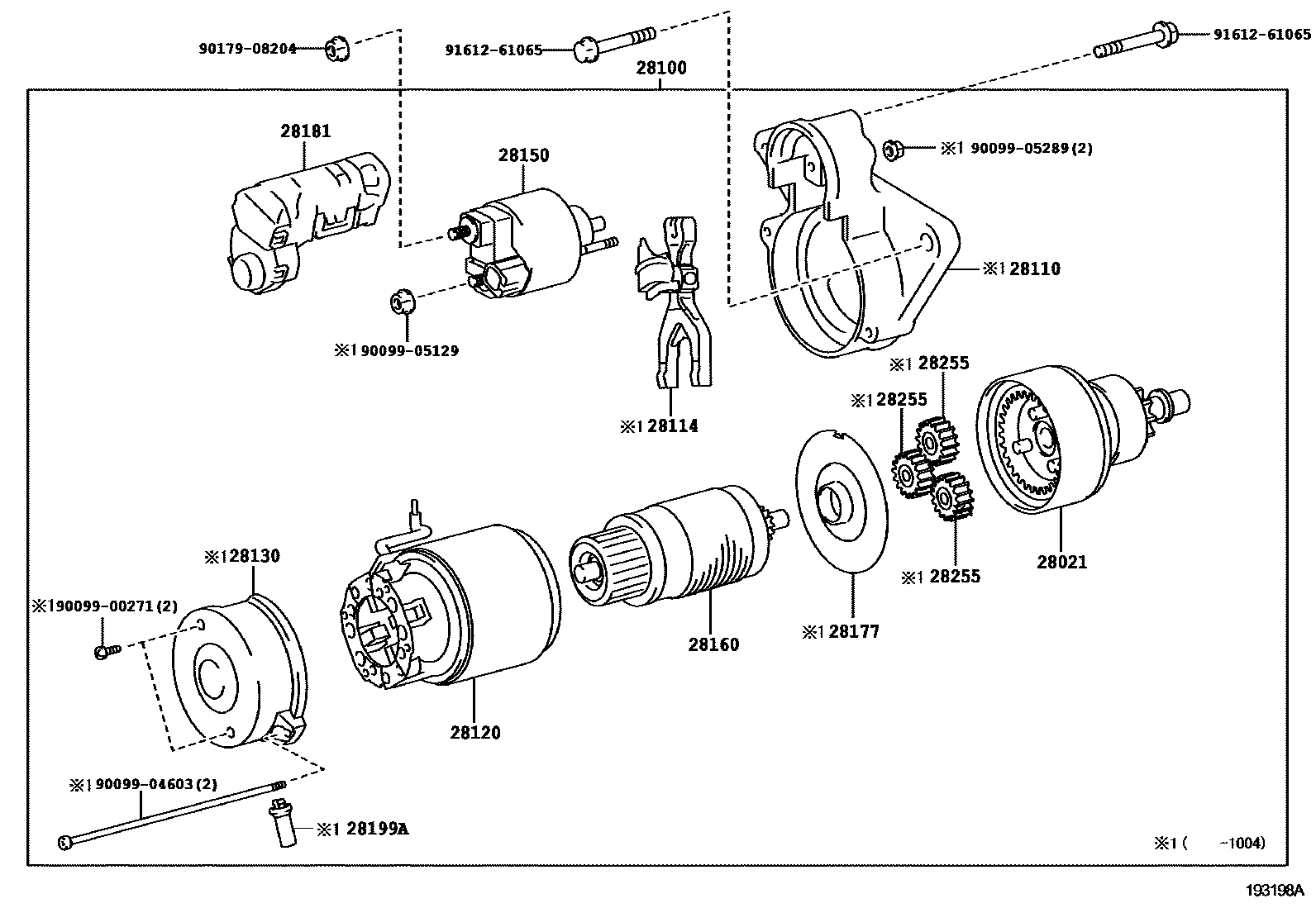

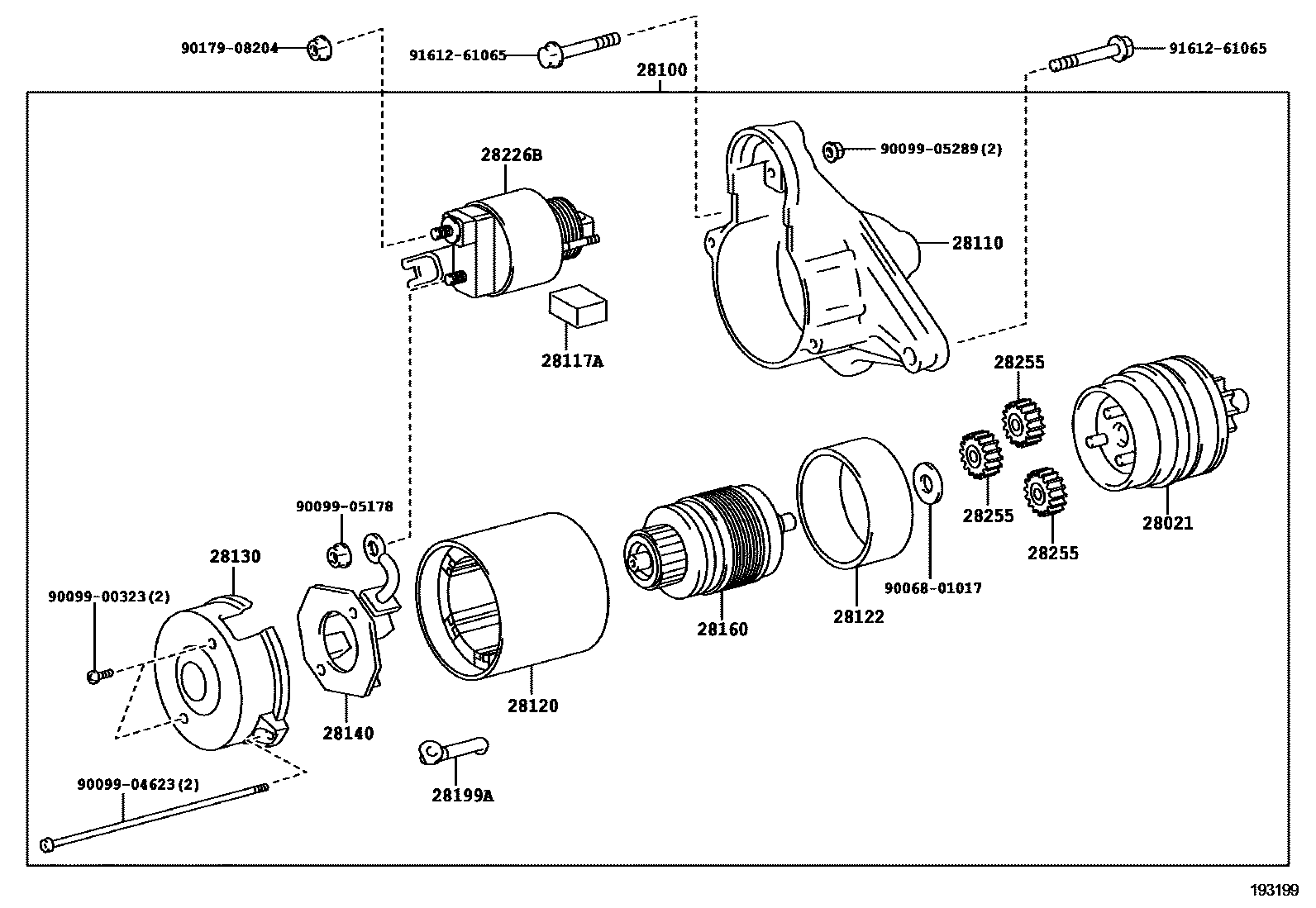

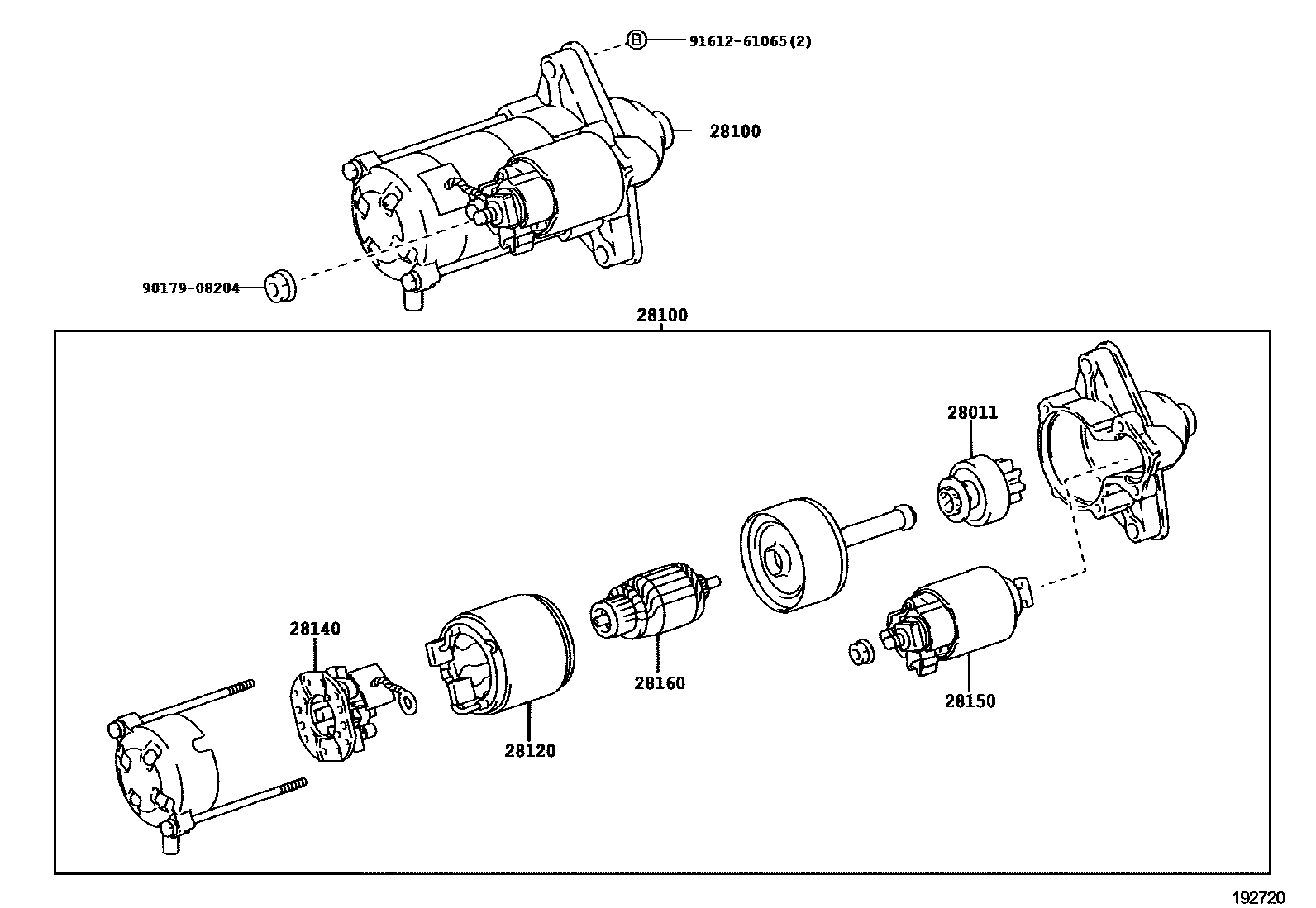

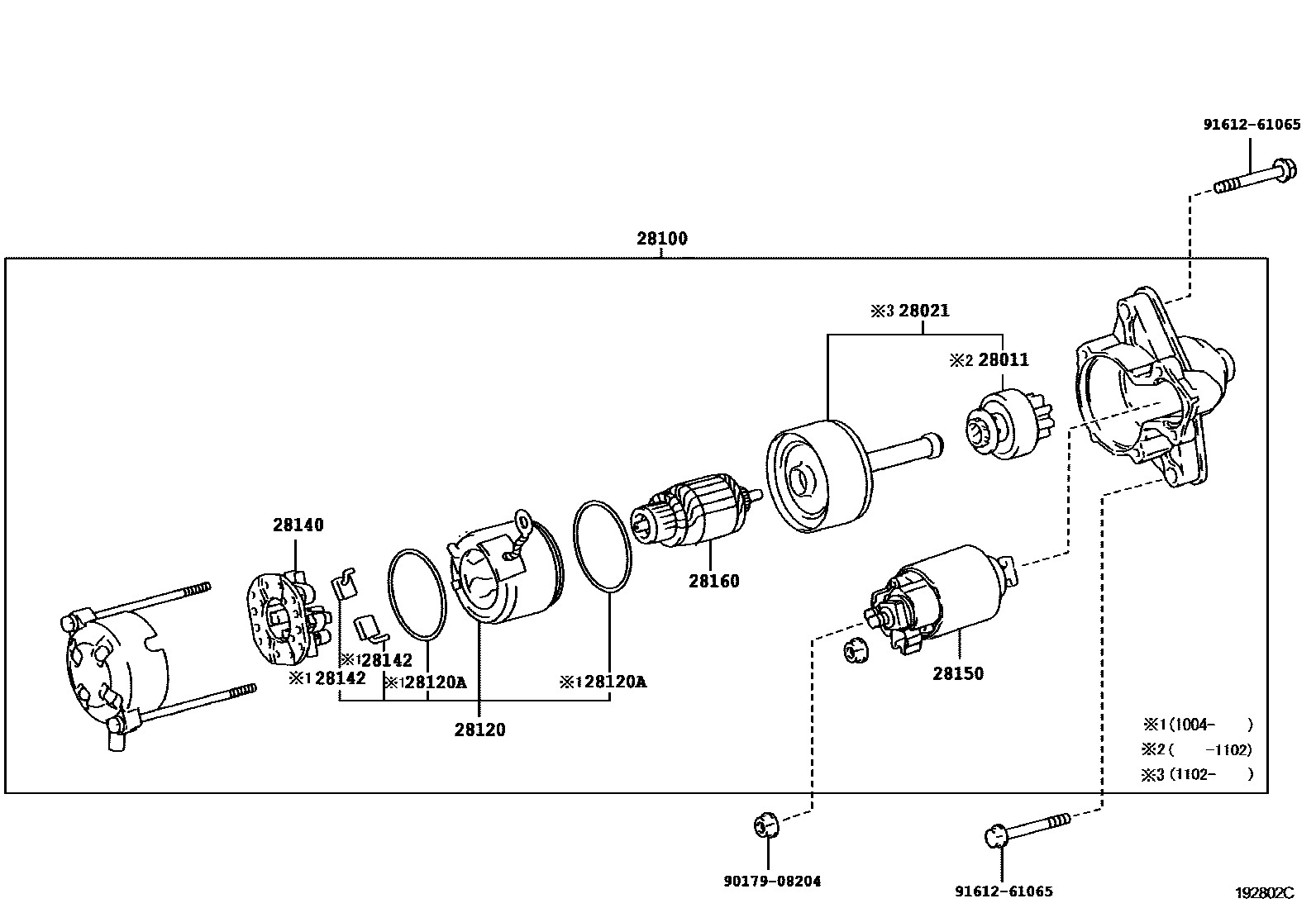

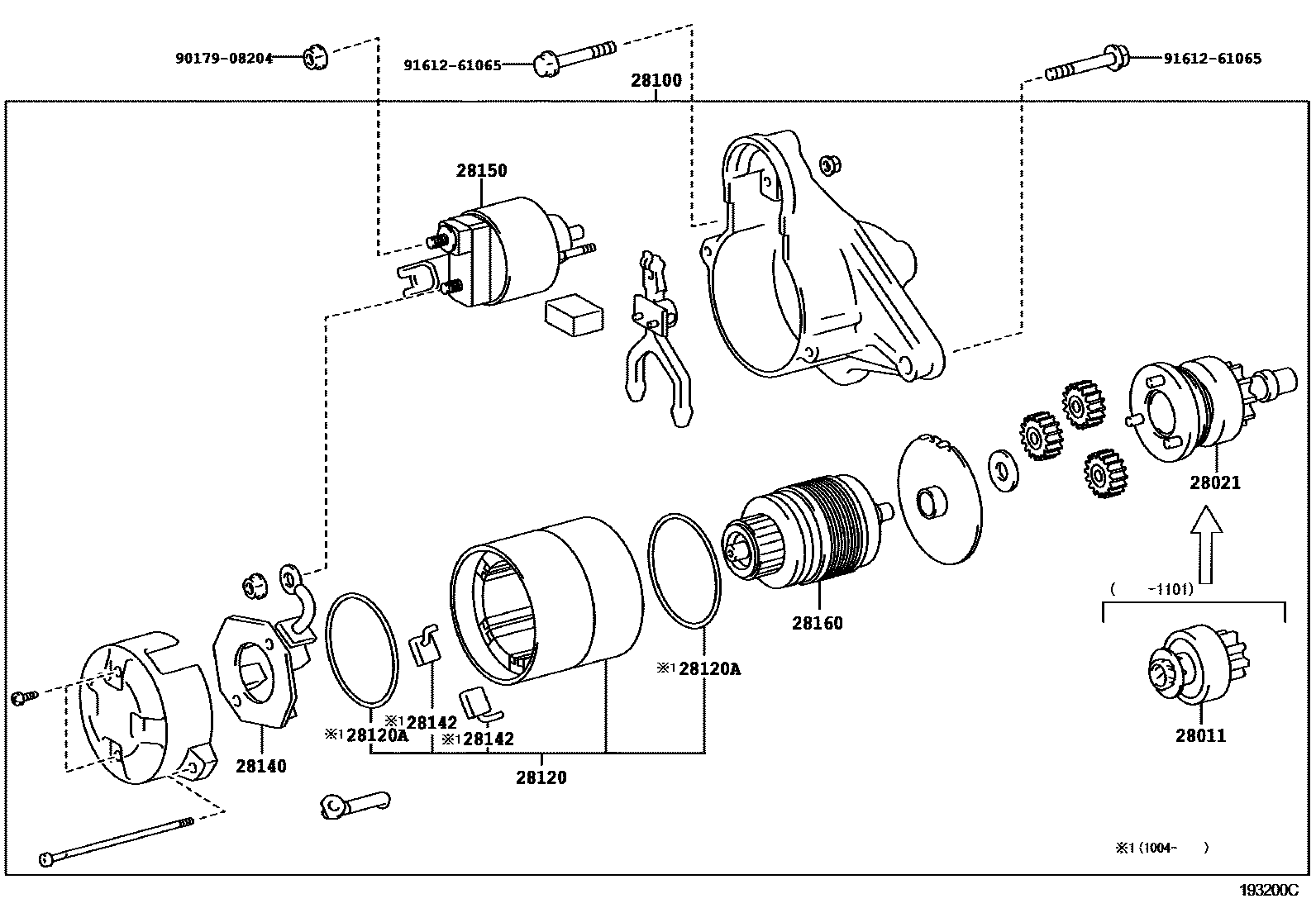

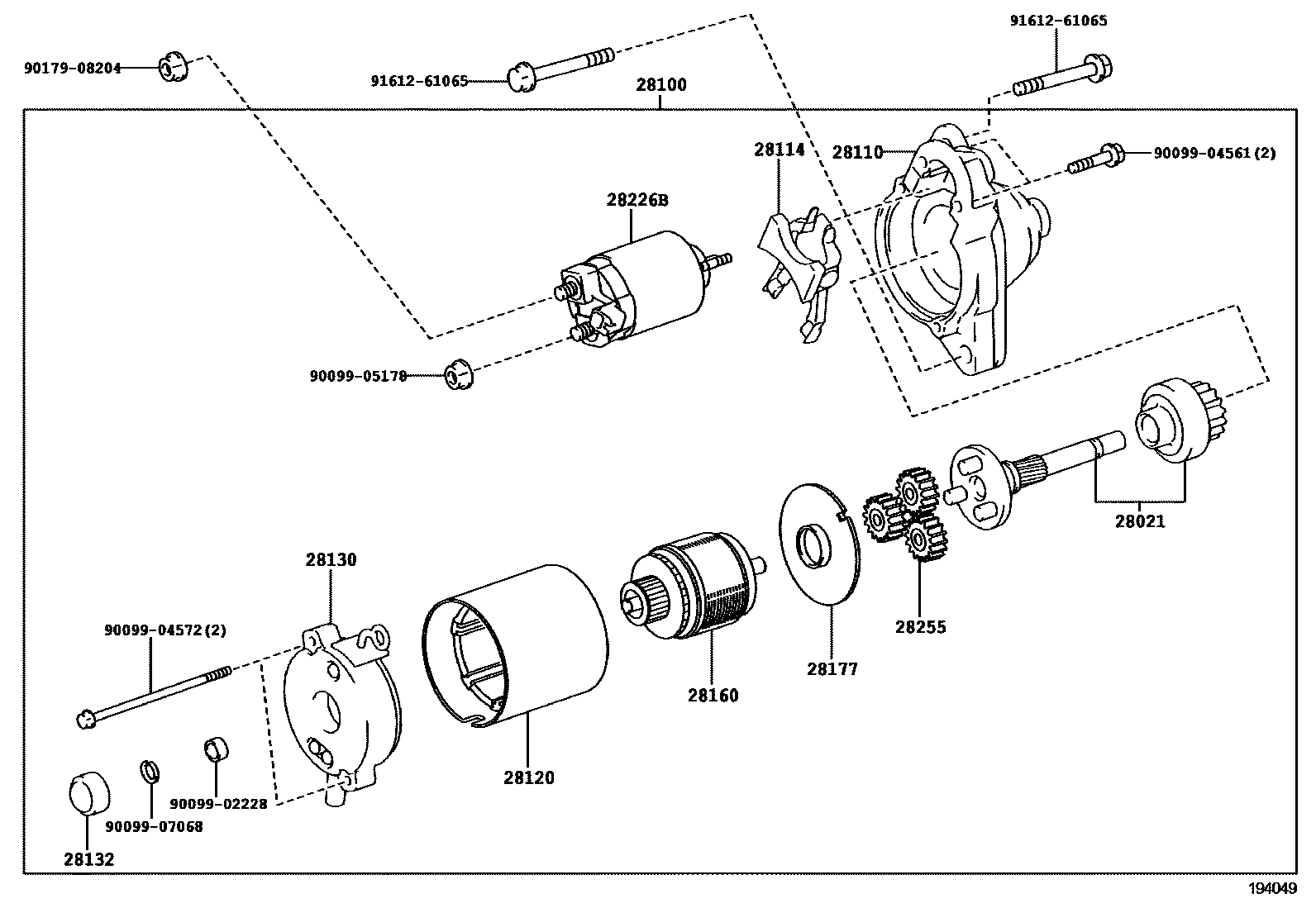

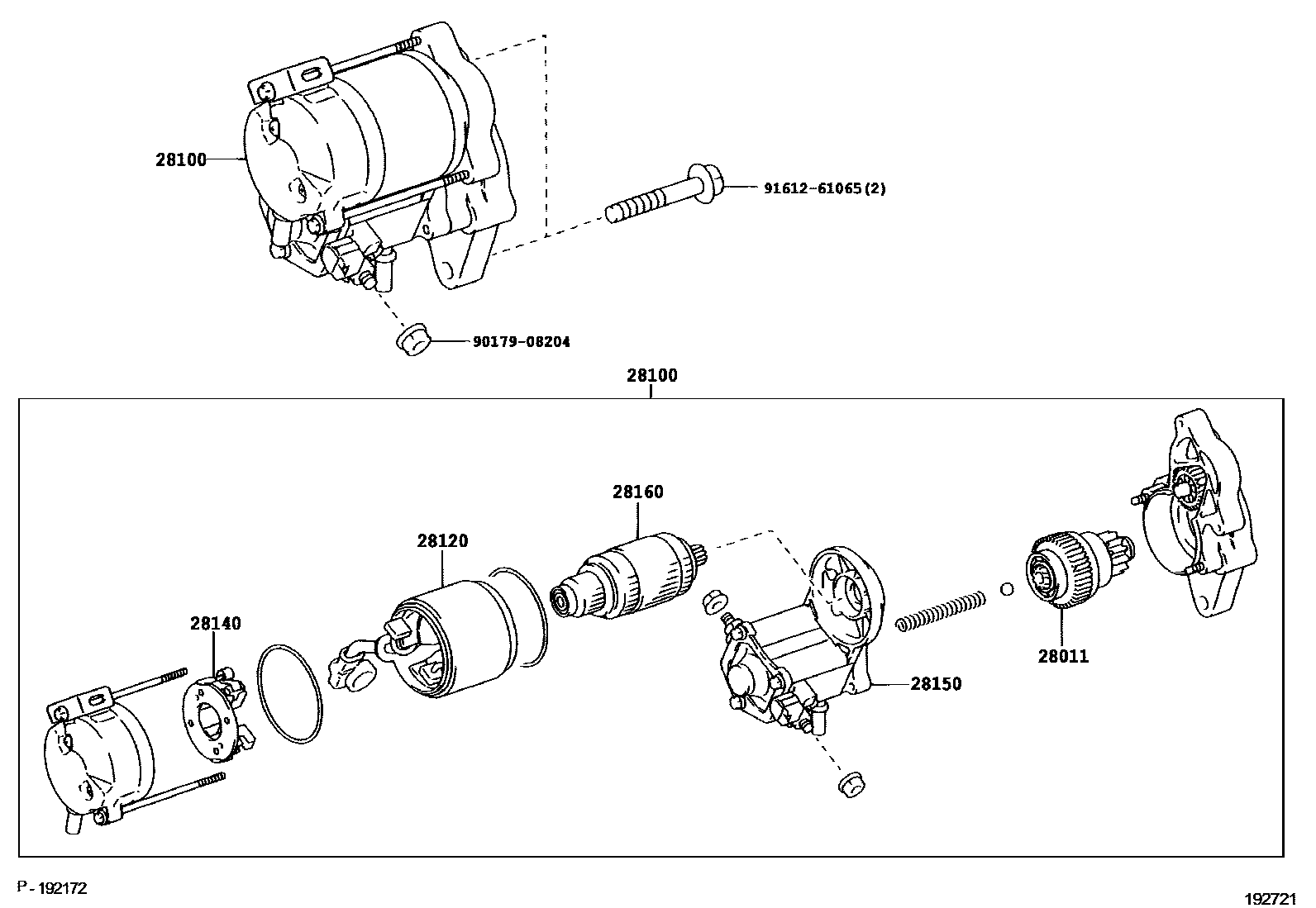

Toyota COROLLA EPC diagram 1904, 起动机, with 9 images and 21 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 28011 | Starter clutch sub-assembly | 28011-55050 · 28011-55060 · 28011-70020 |
| 28021 | Starter intermediate bearing clutch sub-assembly | 28021-0G040 · 28021-0R010 · 28021-21060 · 28021-33090 · 28021-33100 · 28021-47110 · 28021-70020 |
| 28100 | Starter assembly | 28100-0G040 · 28100-0R010 · 28100-22030 · 28100-22040 · 28100-33070 · 28100-33080 · 28100-33110 · 28100-33120 · 28100-37020 · 28100-37021 · 28100-37030 · 28100-37031 · 28100-37110 · 28100-47110 · 28100-47120 · 28100-47121 · 28100-47130 · 28100-47131 |
| 28110 | Starter drive end housing assembly | 28110-0G040 · 28110-0R010 · 28110-33110 · 28110-33120 · 28110-37040 · 28110-47110 |
| 28113 | starter pinion drive rod | 28113-37050 |
| 28114 | starter drive lever | 28113-0G020 · 28114-0R010 · 28114-21060 · 28114-33100 |
| 28117A | Rubber seal | 28117-0G020 · 28117-37050 · 28117-47110 |
| 28120 | Starter yoke assembly | 28120-0G020 · 28120-28080 · 28120-33110 · 28120-38020 · 28120-40130 · 28120-47110 · 28120-47120 · 28120-54380 · 28120-55050 · 28120-70020 · 28120-70050 |
| 28120A | O-ring (for starter yoke) | 90099-14092 |
| 28122 | isolation collar | 28122-47110 |
| 28130 | Starter commutator end frame assembly | 28130-0G040 · 28130-0R010 · 28130-33110 · 28130-33120 · 28130-37120 · 28130-47110 |
| 28132 | Starter bearing cap (for drive end housing) | 28132-28040 |
| 28140 | Starter brush holder assembly | 28140-37050 · 28140-47110 · 28140-54380 · 28140-64130 · 28140-70020 |
| 28142 | starter brush | 28142-70020 |
| 28150 | Starter electromagnetic switch assembly | 28150-22100 · 28150-33040 · 28150-37020 · 28150-40090 · 28150-46220 · 28150-70030 |
| 28160 | Starter armature assembly | 28160-0G020 · 28160-21060 · 28160-33090 · 28160-38020 · 28160-54380 · 28160-70021 · 28160-70050 · 28160-74070 · 28180-47110 |
| 28177 | Plate (for starter armature) | 28177-0G020 · 28177-28040 · 28177-37050 · 28177-38020 |
| 28181 | starter terminal | 28181-33010 |
| 28199A | Starter dust protection device | 28199-31090 · 28199-33110 · 28199-46080 |
| 28226B | starter magnetic switch | 28226-37120 · 28226-47110 |
| 28255 | Planetary gear | 28255-0G040 · 28255-28040 · 28255-33090 · 28255-47110 |
