Toyota COROLLA Water Pump — Figure 1601

Toyota COROLLA EPC diagram 1601, Water Pump, with 6 images and 9 PNC and OE references.

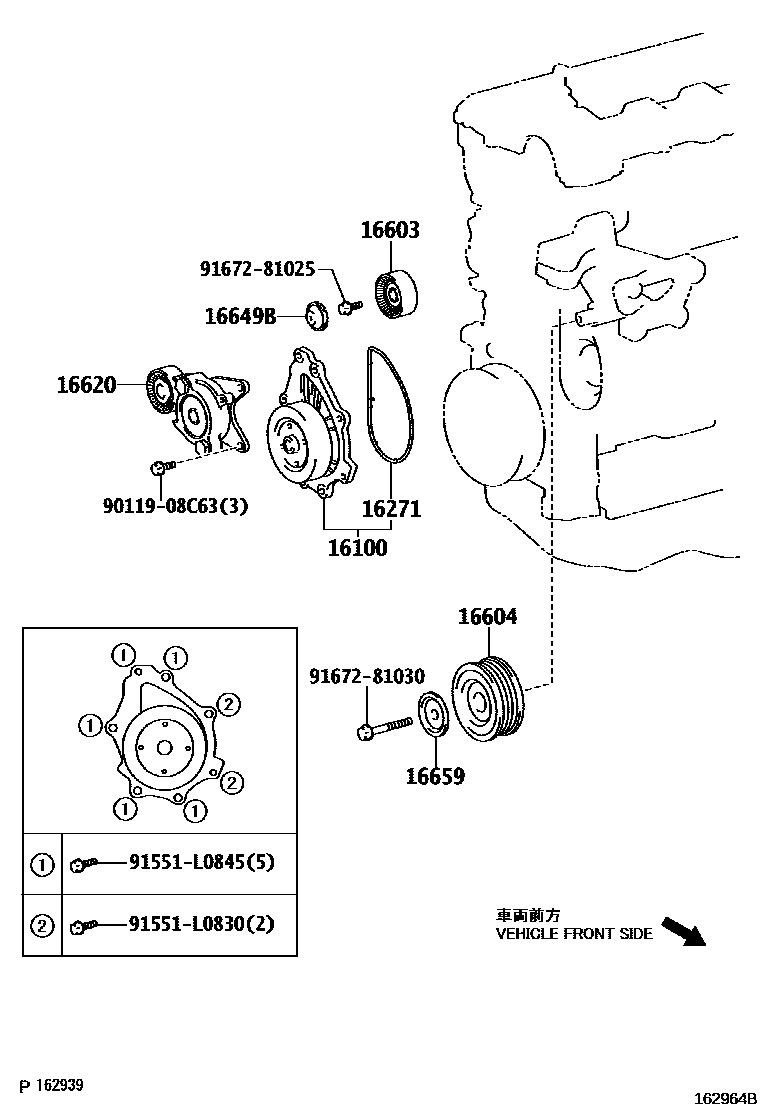

Toyota COROLLA Water Pump EPC diagram — 162964B
Water Pump — 162964B (200611 – 999999)

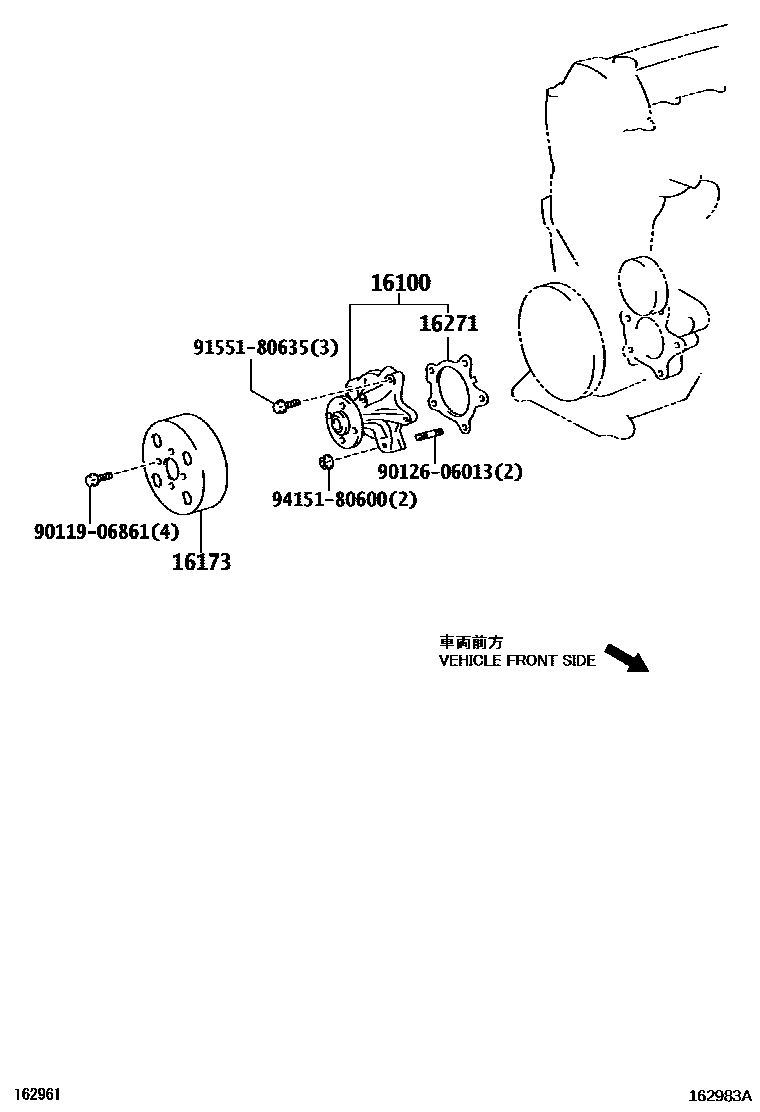

Toyota COROLLA Water Pump EPC diagram — 162983A
Water Pump — 162983A (200611 – 200812)

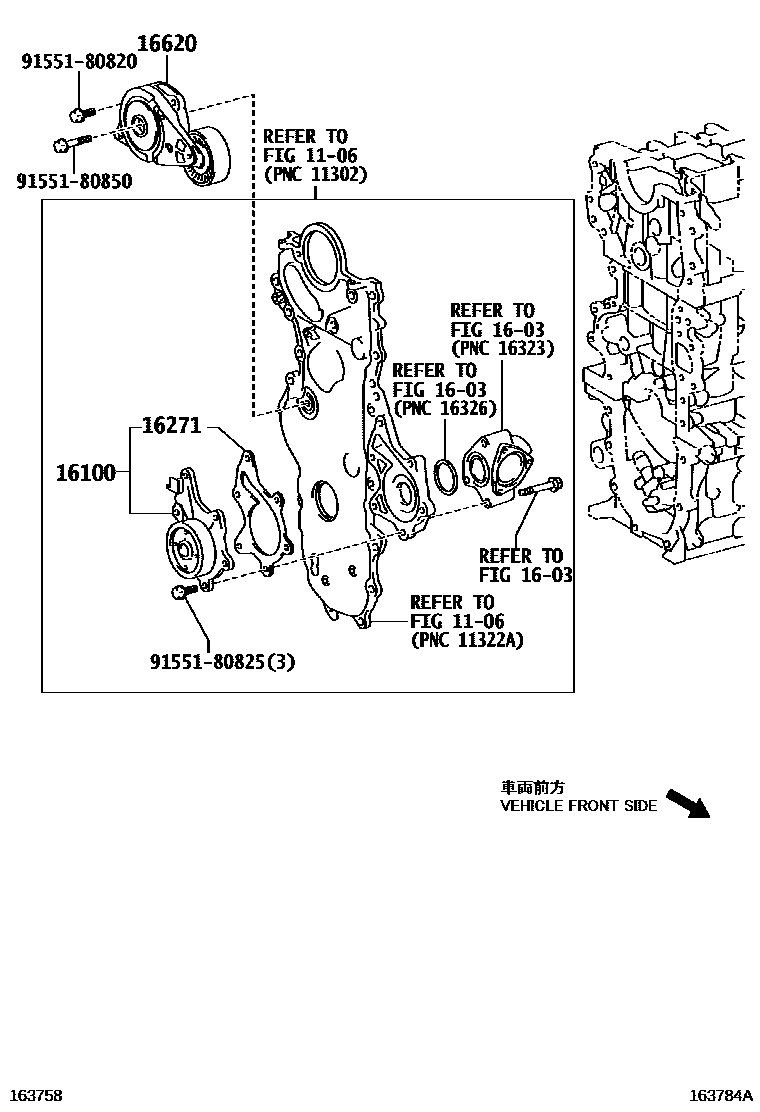

Toyota COROLLA Water Pump EPC diagram — 163784A
Water Pump — 163784A (200812 – 999999)

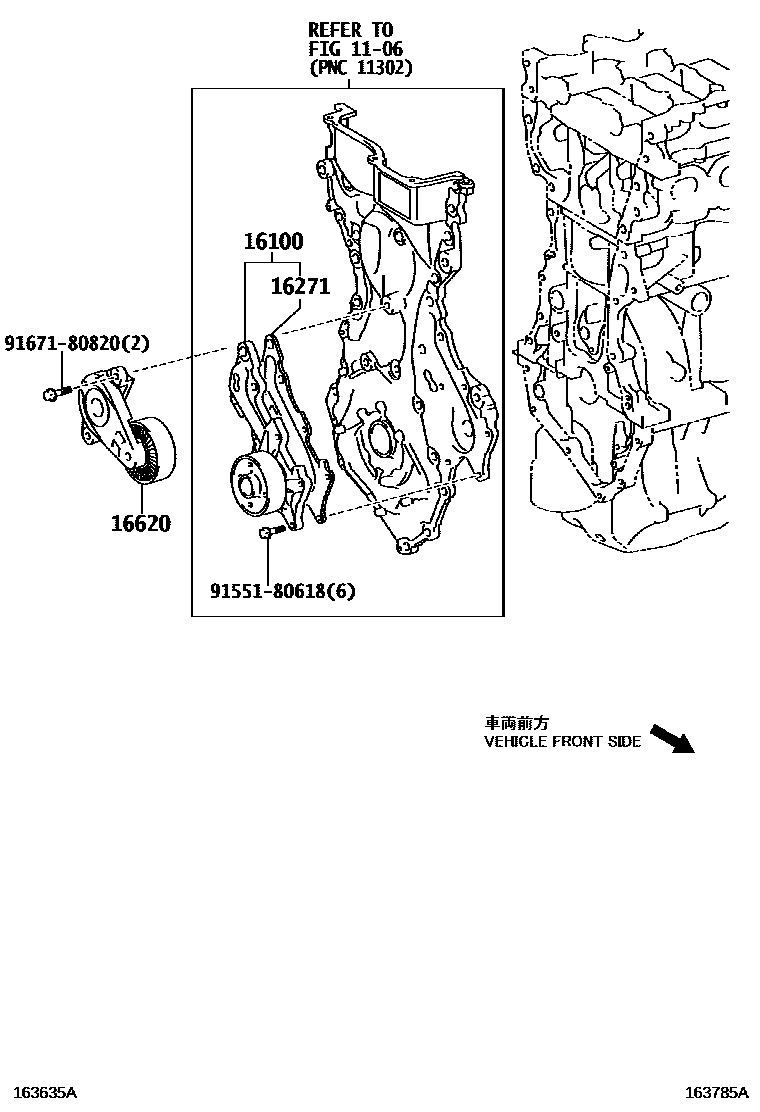

Toyota COROLLA Water Pump EPC diagram — 163785A
Water Pump — 163785A (200812 – 999999)

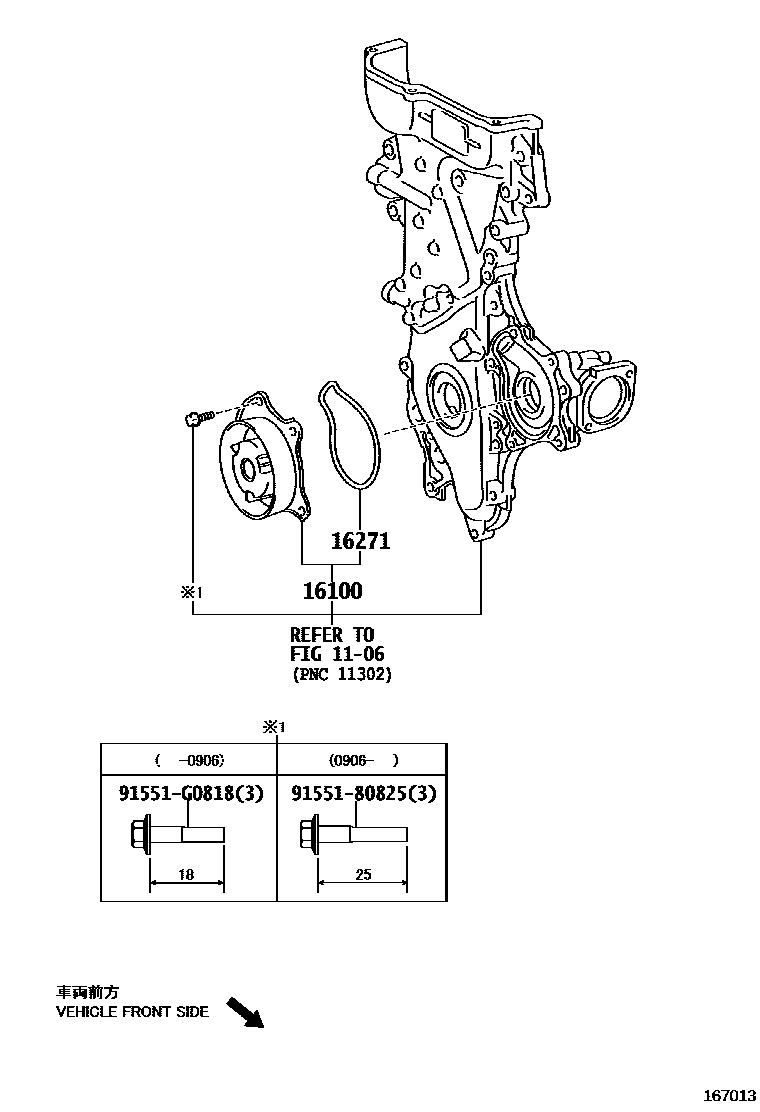

Toyota COROLLA Water Pump EPC diagram — 167013
Water Pump — 167013 (200611 – 999999)

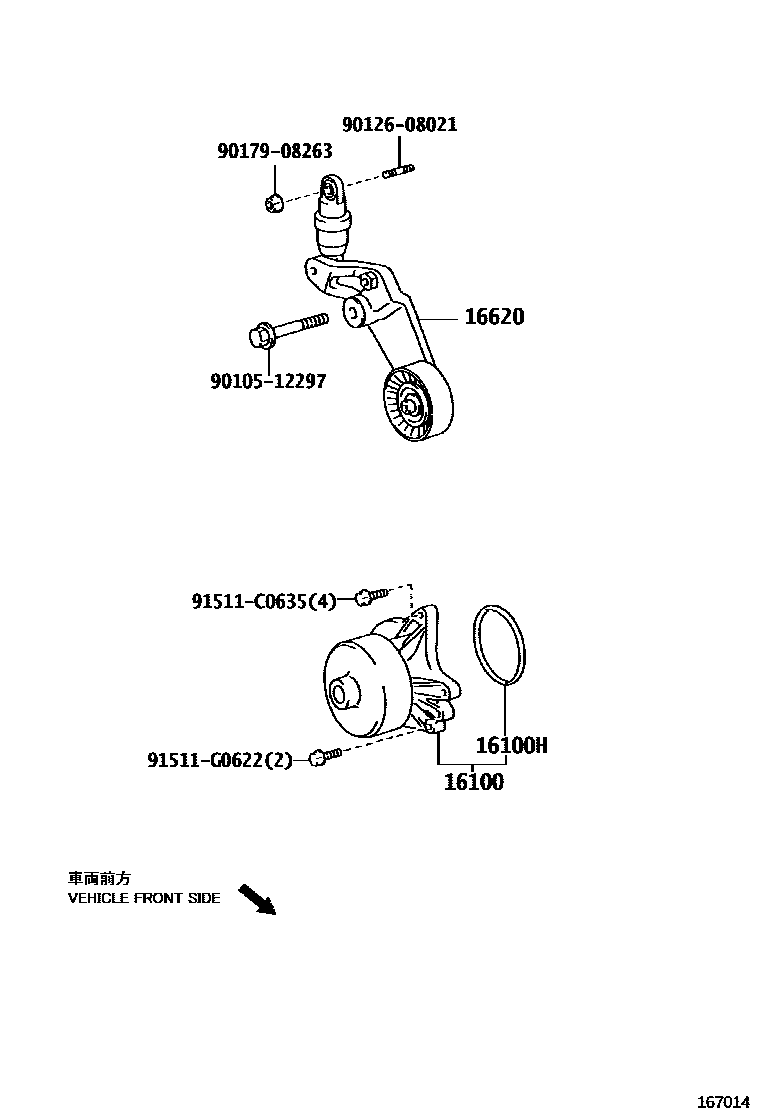

Toyota COROLLA Water Pump EPC diagram — 167014
Water Pump — 167014 (200611 – 999999)

PNC and OE references

PNCPart nameOE numbers
16100Engine water pump assembly16100-29415 · 16100-29495 · 16100-39395 · 16100-39465 · 16100-39466 · 16100-39525 · 16100-80004
16100HO-ring (for water pump)90301-69006
16173water pump pulley16173-33030
16271water pump gasket16271-26010 · 16271-33020 · 16271-33030 · 16271-37010 · 16271-47031
16603No. 1 idler pulley sub-assembly16603-0R010
16604No. 2 idler pulley sub-assembly16604-26010 · 16604-26011
16620Poly V-belt tensioner assembly16620-0R010 · 16620-22013 · 16620-33020 · 16620-33021 · 16620-47010
16649BIdler cover16649-0R010
16659No. 2 idler cover16659-26010
