Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

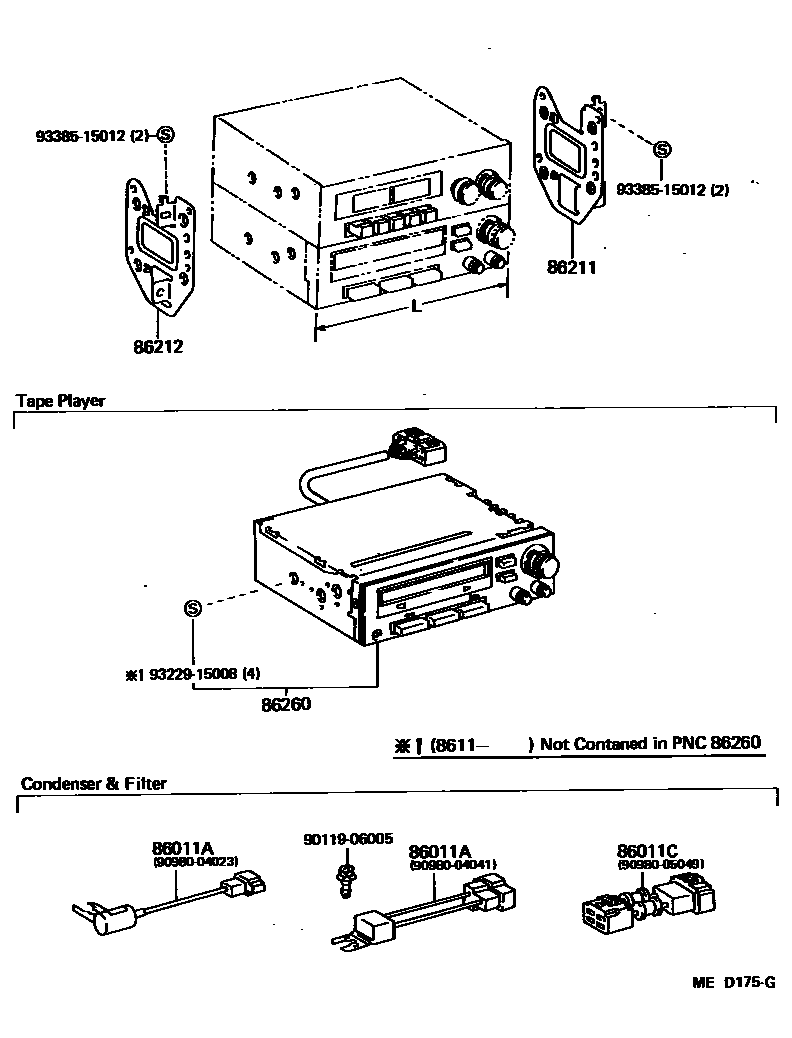

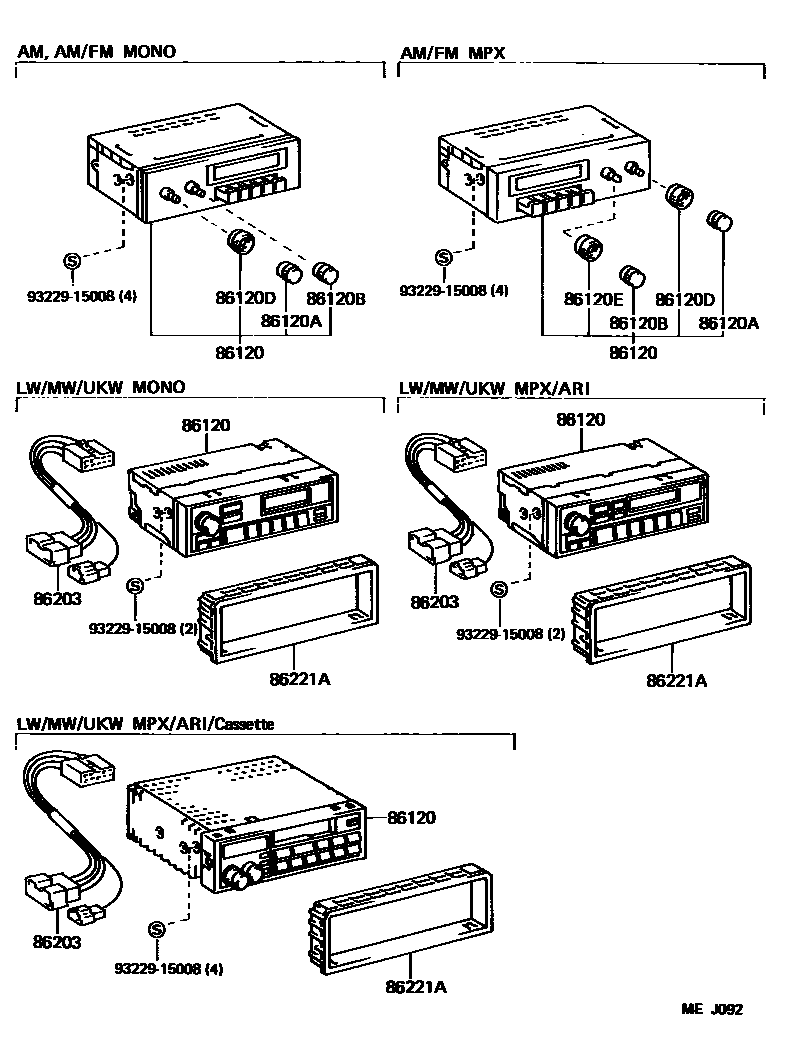

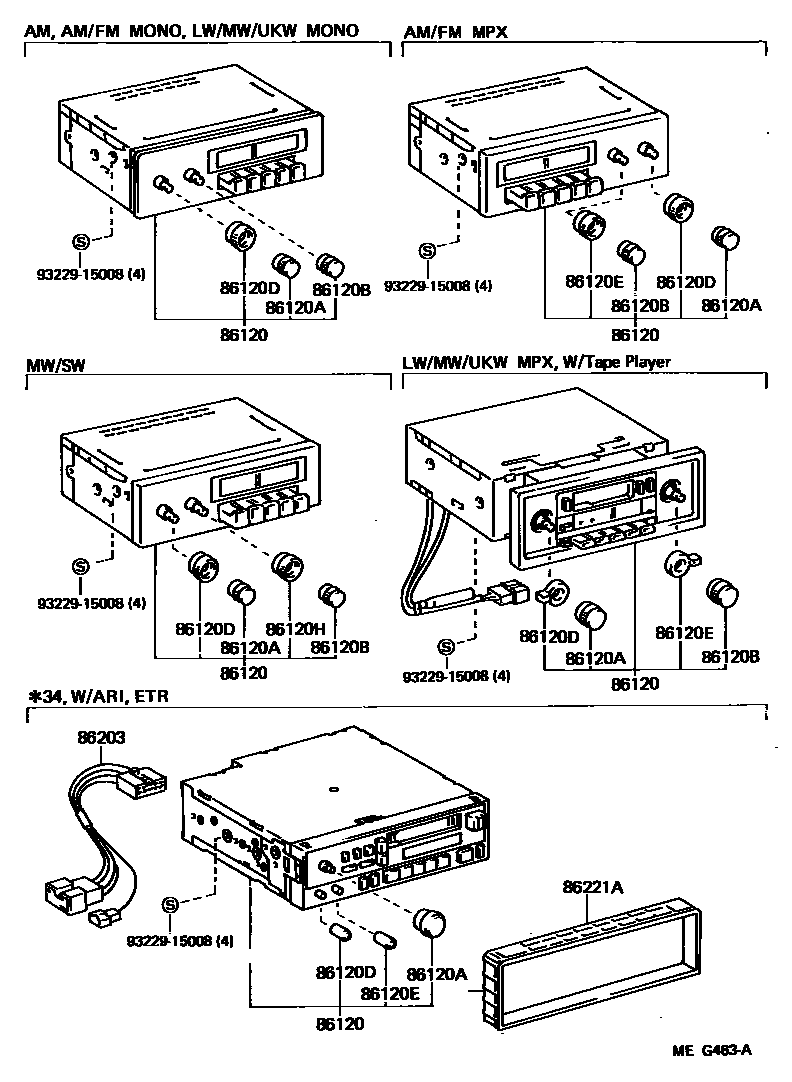

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 13 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86011A | radio settings phase modulator | 90980-04023 · 90980-04041 |
| 86011C | Noise filter | 90980-05049 |
| 86120 | Radio assembly | 86120-12370 · 86120-14391 · 86120-14392 · 86120-14420 · 86120-14421 · 86120-14430 · 86120-14431 · 86120-14460 · 86120-14461 · 86120-16260 · 86120-16261 · 86120-17100 · 86120-22390 · 86120-22391 · 86120-22400 · 86120-22401 · 86120-22402 · 86120-32100 · 86120-32110 · 86120-32240 |
| 86120A | Radio switch knob | 86128-14240 · 86128-14500 · 86128-14520 · 86128-14580 · 86128-14680 · 86128-30460 · 86128-32030 |
| 86120B | Radio tuning knob No. 1 | 86128-14240 · 86128-14500 · 86128-14520 · 86128-14580 · 86128-14680 · 86128-32030 |
| 86120D | radio tone knob | 86128-14200 · 86128-14260 · 86128-14600 · 86128-14720 · 86128-30480 · 86128-32050 |
| 86120E | radio balance knob | 86128-14200 · 86128-14600 · 86128-30480 · 86128-32050 |
| 86120H | radio channel selector knob | 86128-14220 · 86128-14700 |
| 86203 | radio wiring harness | 86203-17010 · 86203-20160 · 86203-20170 |
| 86211 | No. 1 radio bracket | 86211-12170 · 86211-12180 · 86211-12190 |
| 86212 | No. 2 radio bracket | 86212-12150 · 86212-12160 · 86212-12170 |
| 86221A | radio panel | 86220-12010 |
| 86260 | Tape player assembly | 86260-19045 |
