Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 5 images and 30 PNC and OE references.

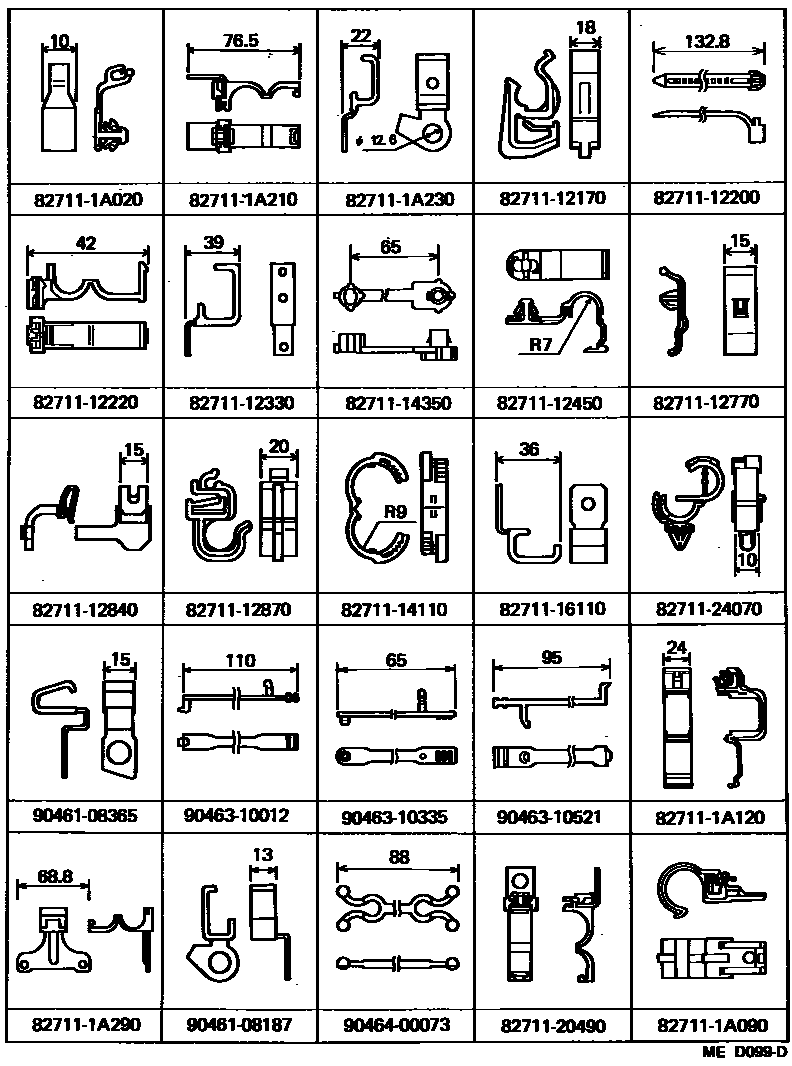

PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07118 · 90980-07147 · 90980-07148 · 90980-07200 · 90980-07226 · 90980-07233 · 90980-07253 |

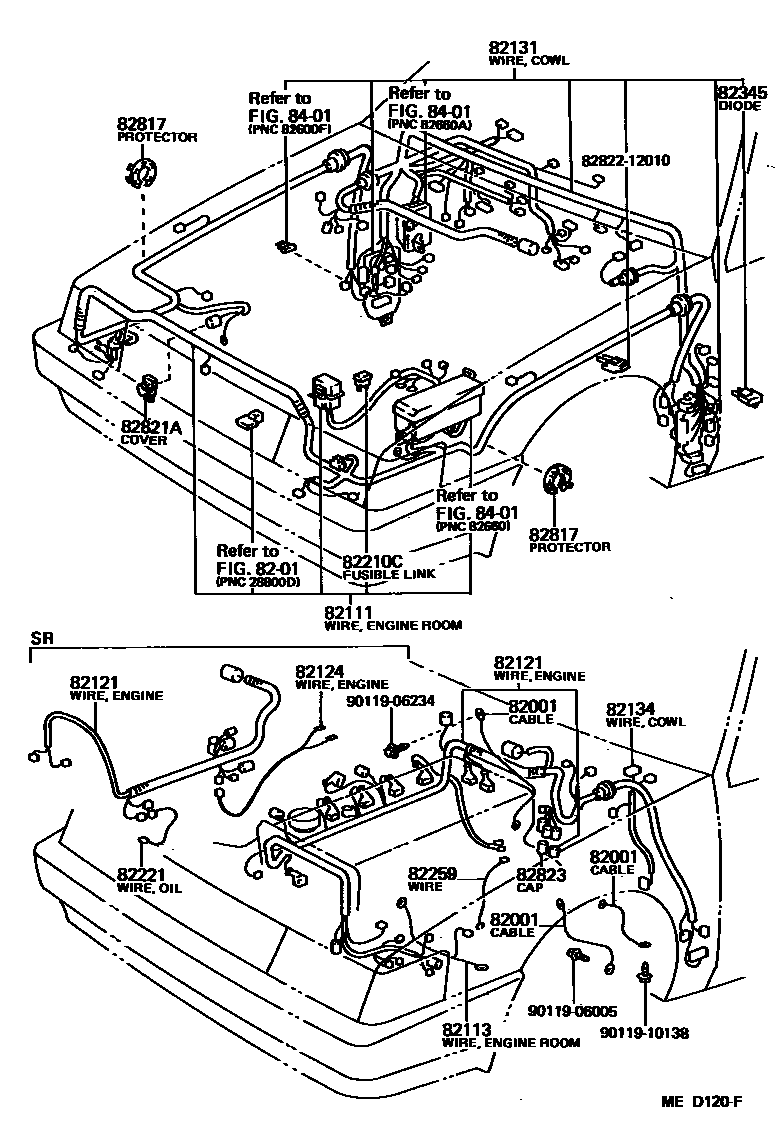

| 82111 | Engine room main wiring harness | 82111-12350 · 82111-12360 · 82111-12390 · 82111-12400 · 82111-12410 · 82111-12420 · 82111-12430 · 82111-12431 · 82111-12460 · 82111-12461 · 82111-12510 · 82111-12830 · 82111-12840 · 82111-12841 · 82111-12842 · 82111-12870 · 82111-12880 · 82111-12881 · 82111-12882 · 82111-12890 · 82111-12891 · 82111-12892 · 82111-1A010 · 82111-1A011 · 82111-1A012 · 82111-1A030 · 82111-1A031 · 82111-1A032 · 82111-1A050 · 82111-1A051 · 82111-1A052 · 82111-1A450 |
| 82113 | Engine room wiring harness No. 3 | 82113-12090 |
| 82121 | Engine wiring harness | 82121-12180 · 82121-12200 · 82121-12210 · 82121-12240 · 82121-12260 · 82121-12300 · 82121-12301 · 82121-12800 · 82121-12830 · 82121-12840 · 82121-12861 · 82121-12880 |
| 82124 | Engine No. 4 wiring harness | 82124-12040 |
| 82131 | Front panel wiring harness | 82131-12500 · 82131-12501 · 82131-12590 · 82131-12600 · 82131-12610 · 82131-12630 · 82131-12640 · 82131-12650 · 82131-12660 · 82131-12670 · 82131-12671 · 82131-12680 · 82131-12681 · 82131-12710 · 82131-1A290 · 82131-1A300 · 82131-1A321 · 82131-1A330 · 82131-1A340 · 82131-1A350 · 82131-1A360 · 82131-1A370 · 82131-1A380 · 82131-1E300 |
| 82134 | Front No. 4 wiring harness | 82134-12050 · 82134-12060 |
| 82161 | floor wiring harness | 82161-12170 · 82161-12200 · 82161-12210 · 82161-12220 · 82161-12240 · 82161-12250 · 82161-12300 · 82161-12720 · 82161-12740 · 82161-12750 · 82161-12760 · 82161-12770 · 82161-12790 · 82161-12800 |
| 82162 | Floor wiring harness No. 2 | 82162-12220 · 82162-12240 · 82162-12290 · 82162-12580 |

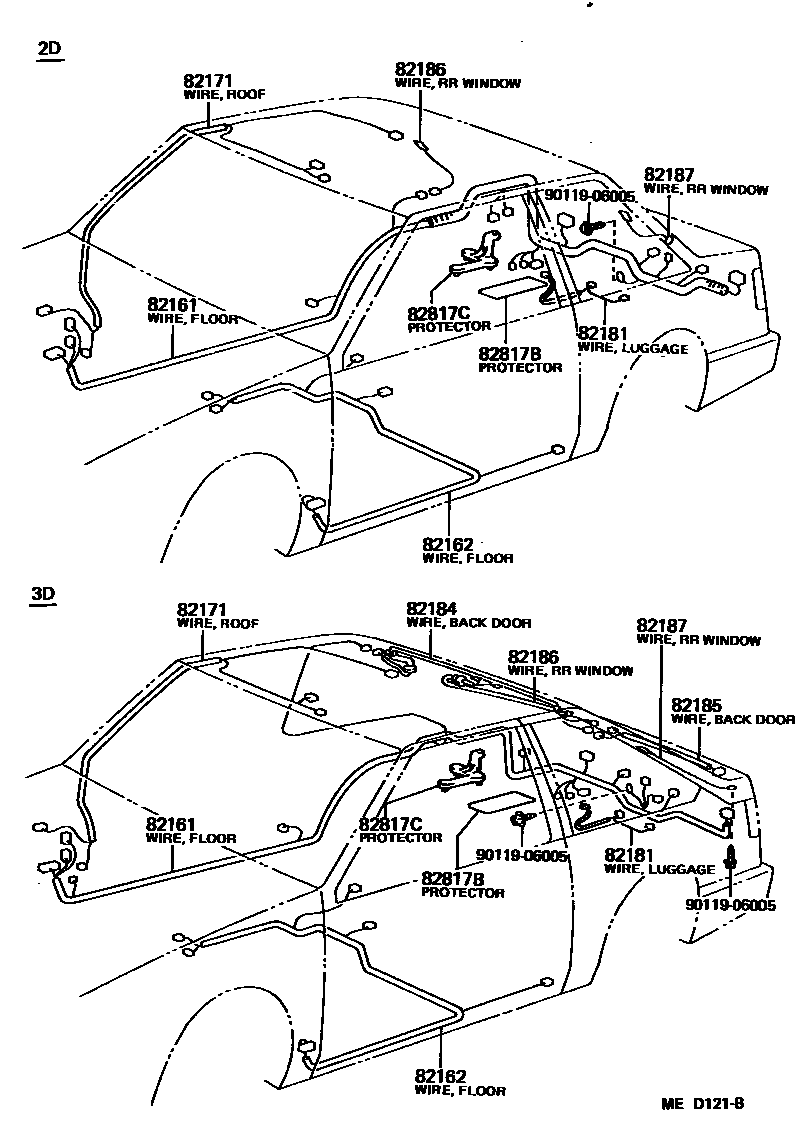

| 82171 | Roof No. 1 wiring harness | 82171-12100 · 82171-12110 · 82171-12120 · 82171-12130 |
| 82181 | Luggage No. 1 wiring harness | 82181-12070 · 82181-12100 |
| 82184 | Rear door No. 1 wiring harness | 82184-12050 · 82184-12060 · 82184-12160 · 82184-12170 |
| 82185 | Rear door wiring harness No. 2 | 82185-12050 · 82185-12210 |
| 82186 | Rear window wiring harness No. 1 | 82186-12030 · 82186-12040 · 82186-12100 |
| 82187 | Rear window wiring harness No. 2 | 82187-12040 · 82187-12050 · 82187-12110 · 82187-12120 |
| 82210C | fuse | 90982-08188 · 90982-08190 · 90982-08203 · 90982-08223 |
| 82221 | Oil pressure switch wiring harness | 82221-16010 |
| 82259 | Distributor wiring harness | 82259-12060 |
| 82345 | diode | 82345-12020 · 82345-12050 · 82345-22010 |
| 82817 | No. 1 wire harness protection device | 82817-32010 |
| 82817B | No. 3 wire harness protection device | 82817-16100 |
| 82817C | No. 4 wire harness protection device | 82817-12600 |
| 82821A | Connector cover | 82821-12210 |
| 82823 | No. 1 terminal cover | 82823-14040 · 82823-17010 · 82823-22060 |

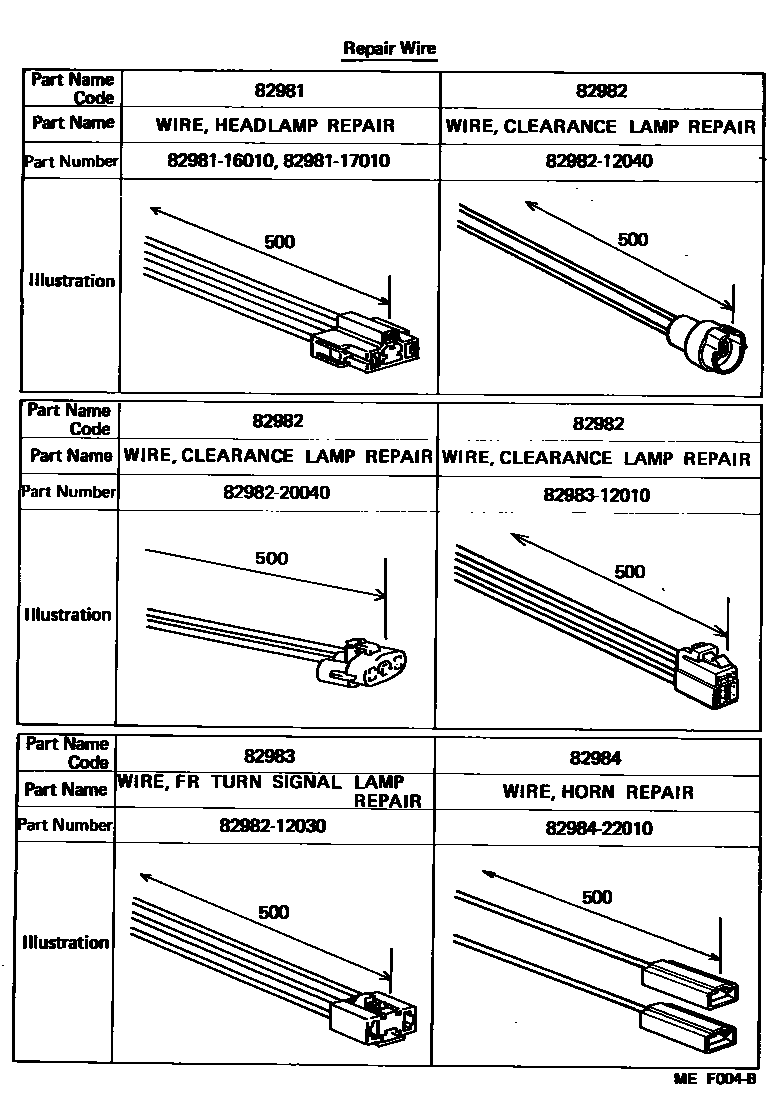

| 82981 | Headlight repair line | 82981-16010 · 82981-17010 |
| 82982 | Width light repair line | 82982-12040 · 82982-20040 · 82983-12010 |
| 82983 | Front turn signal lamp repair line | 82982-12030 |

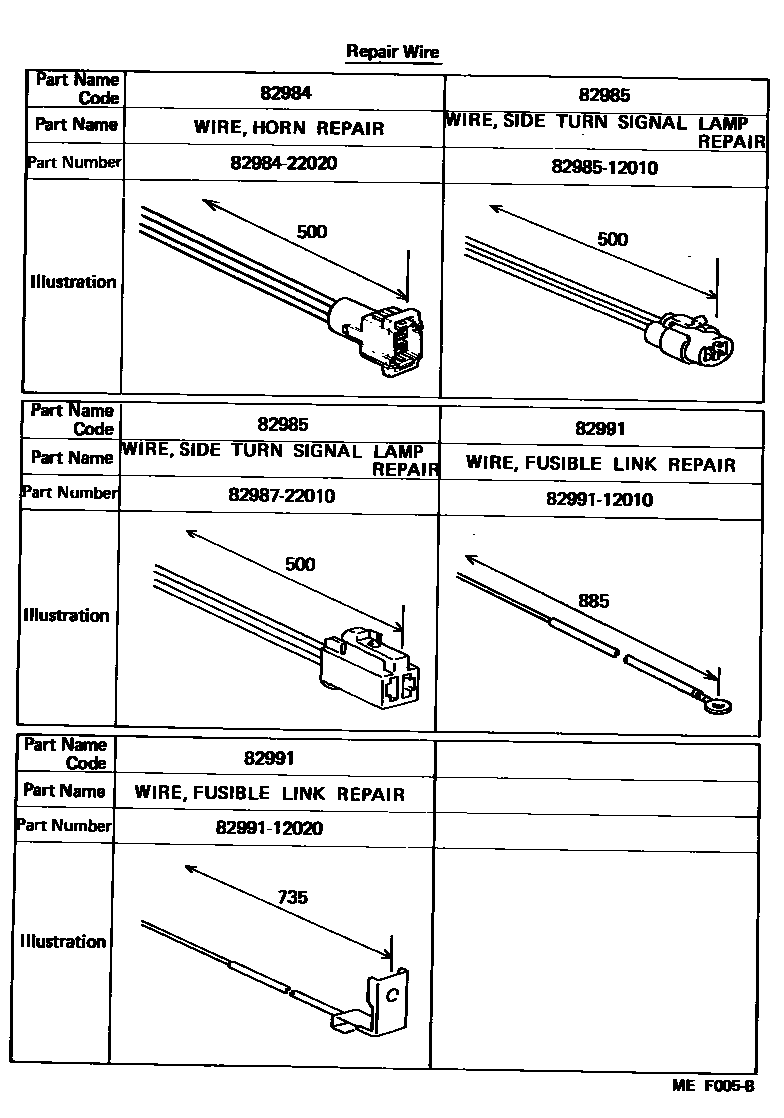

| 82984 | Speaker repair line | 82984-22010 · 82984-22020 |
| 82985 | Side turn signal lamp repair line | 82985-12010 · 82987-22010 |
| 82991 | Fuse repair line | 82991-12010 · 82991-12020 |
