Toyota COROLLA vacuum tube — Figure 1708

Toyota COROLLA EPC diagram 1708, vacuum tube, with 5 images and 11 PNC and OE references.

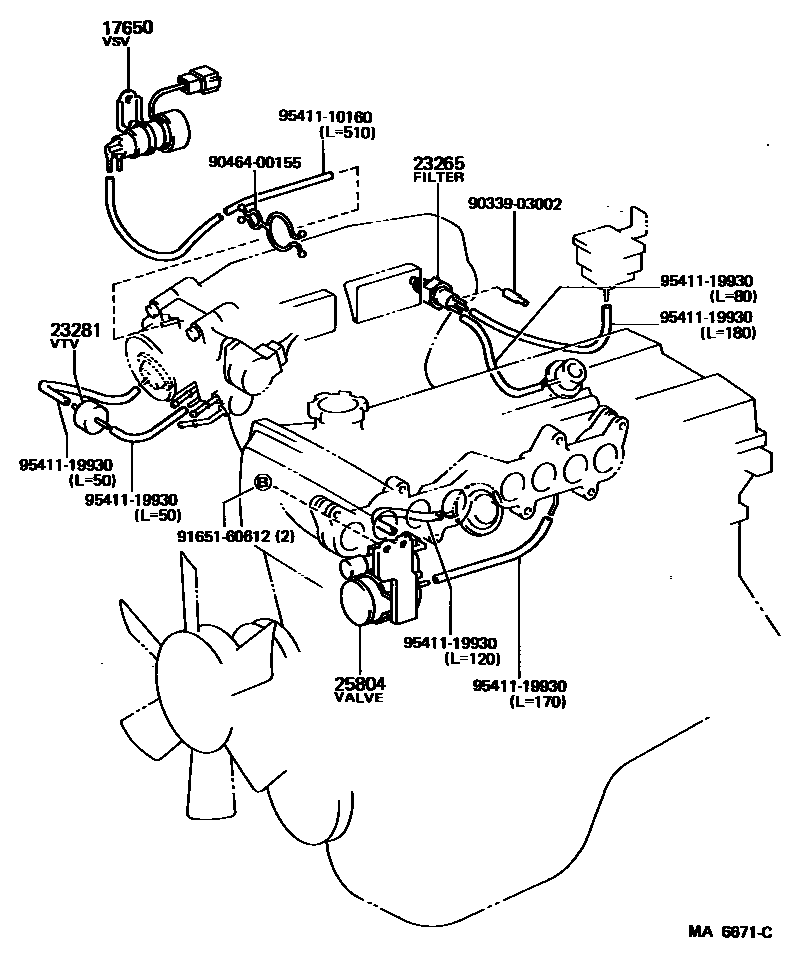

Toyota COROLLA vacuum tube EPC diagram — MA6671C
vacuum tube — MA6671C (198308 – 999999)

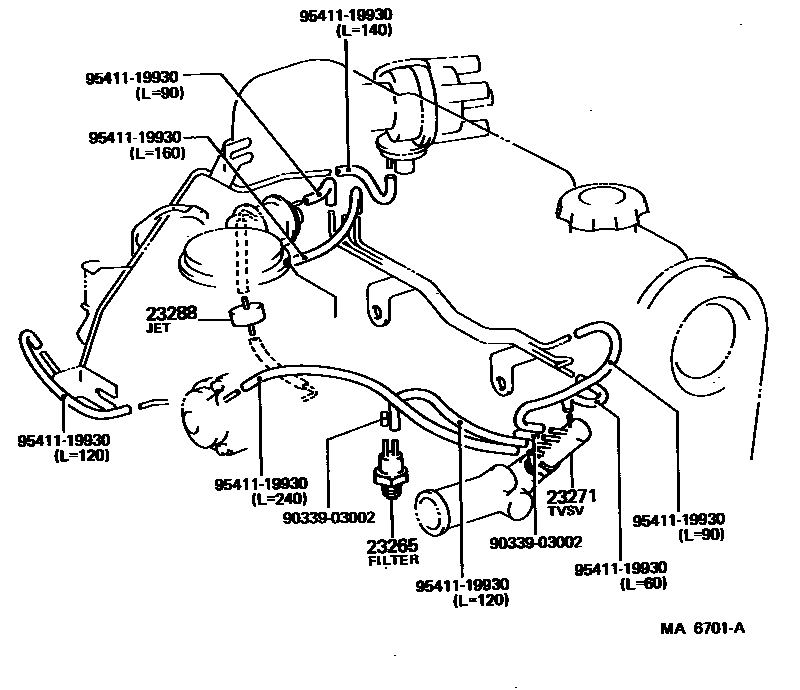

Toyota COROLLA vacuum tube EPC diagram — MA6701A
vacuum tube — MA6701A (198305 – 999999)

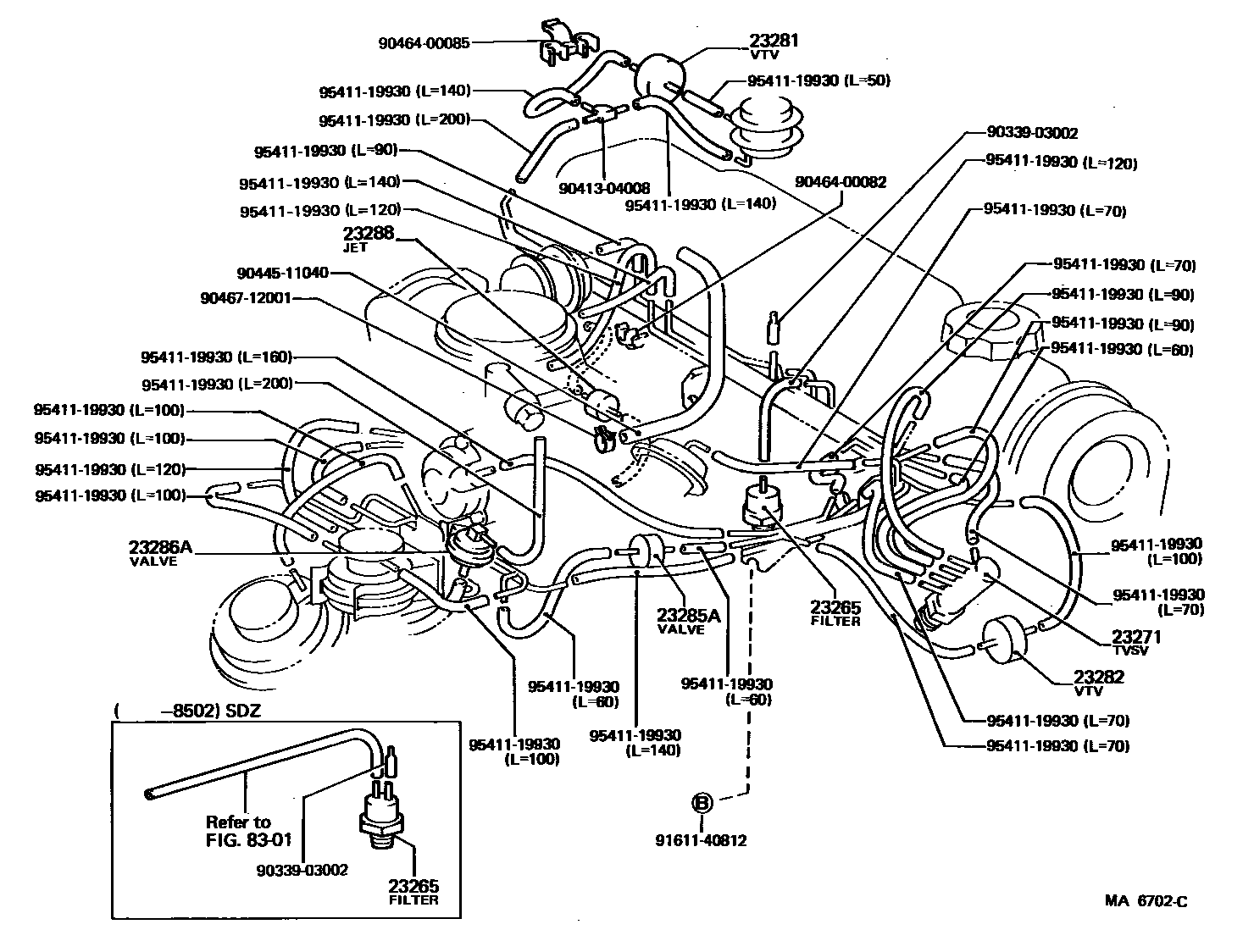

Toyota COROLLA vacuum tube EPC diagram — MA6702C
vacuum tube — MA6702C (198305 – 198505)

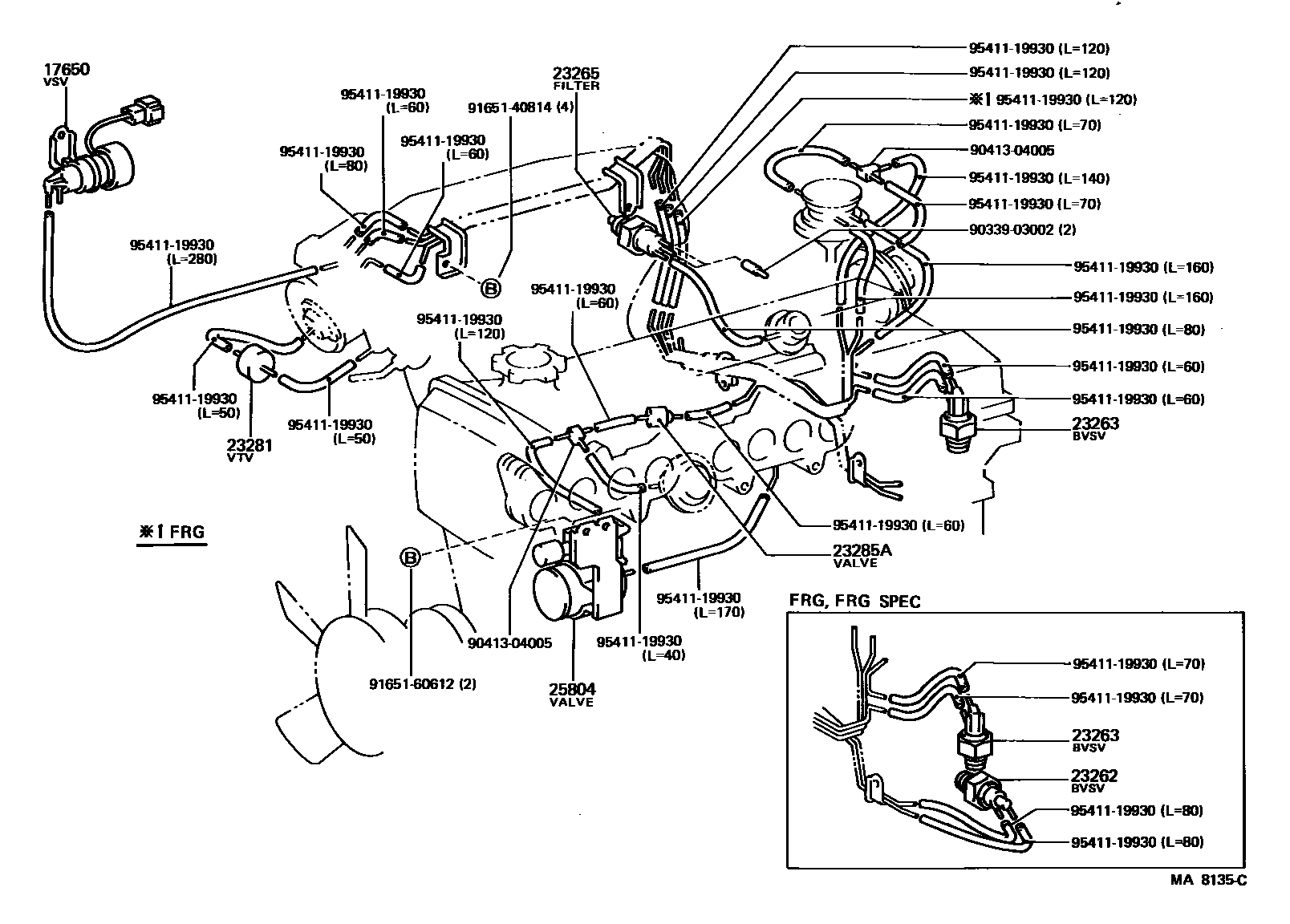

Toyota COROLLA vacuum tube EPC diagram — MA8135C
vacuum tube — MA8135C (198502 – 999999)

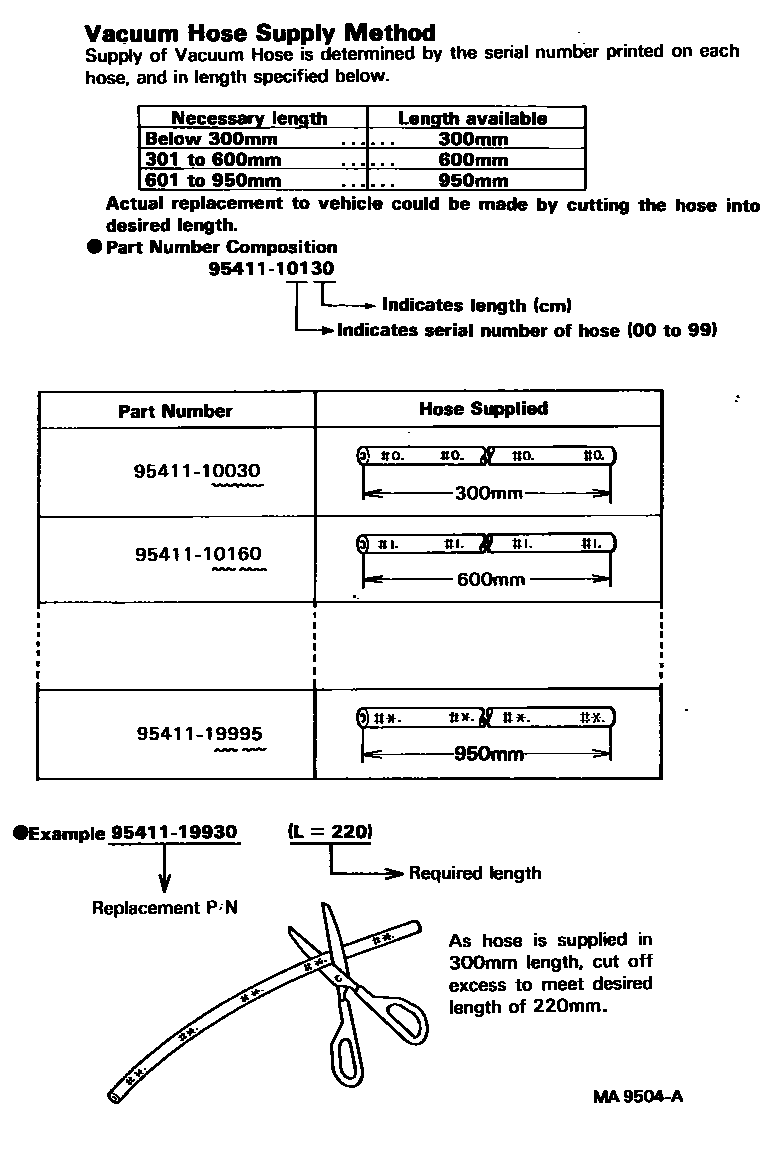

Toyota COROLLA vacuum tube EPC diagram — MA9504A
vacuum tube — MA9504A (198305 – 999999)

PNC and OE references

PNCPart nameOE numbers
17650Vacuum switch valve assembly89570-12251 · 89570-12290
23262No. 1 bimetallic vacuum switch valve90925-05068
23263No. 2 bimetallic vacuum switch valve90925-05047
23265No. 1 gas filter90917-11022 · 90917-11023 · 90917-11027
23271No. 1 thermostatic vacuum switching valve90925-02076
23281Vacuum Transfer Valve No. 190925-01014
23282Vacuum Transfer Valve No. 290925-01043
23285ANo. 1 one-way valve90917-10049
23286ANo. 2 one-way valve90917-10064
23288Nozzle No. 190925-04003
25804Vacuum control valve assembly25804-16010
