Toyota COROLLA Oil Filter — Figure 1502

Toyota COROLLA EPC diagram 1502, Oil Filter, with 2 images and 10 PNC and OE references.

Toyota COROLLA Oil Filter EPC diagram — MA6093A
Oil Filter — MA6093A (198305 – 999999)

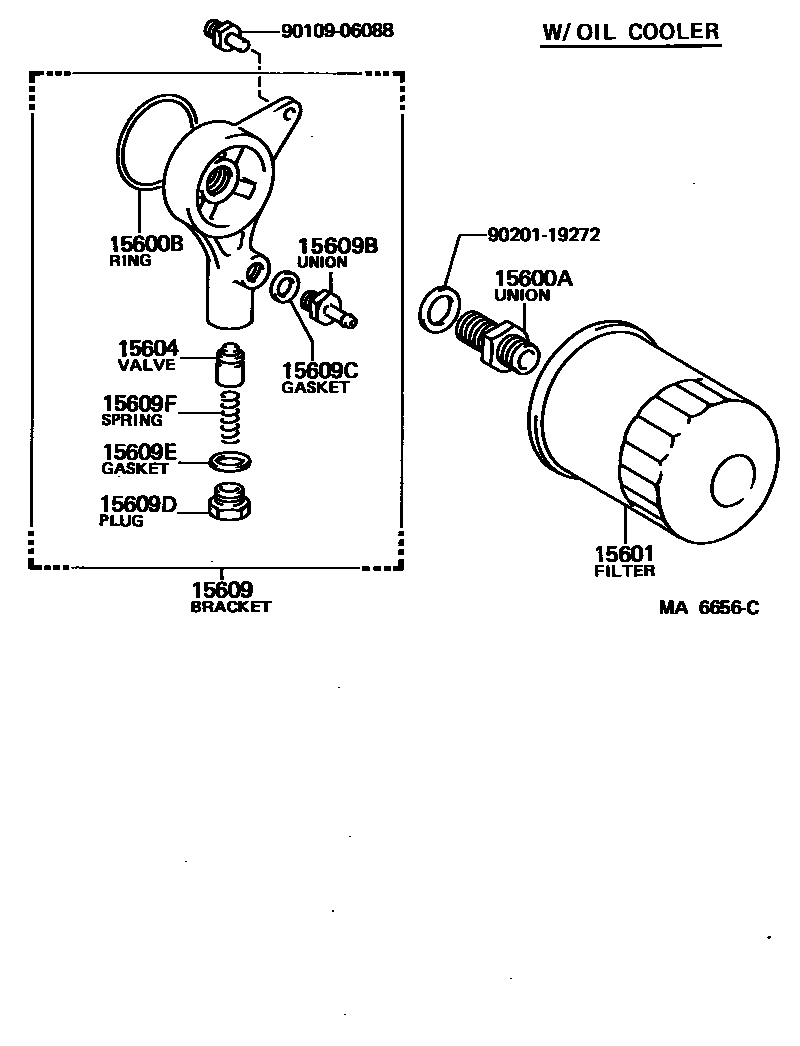

Toyota COROLLA Oil Filter EPC diagram — MA6656C
Oil Filter — MA6656C (198308 – 999999)

PNC and OE references

PNCPart nameOE numbers
15600AConnector (for oil filter)90404-19001 · 90405-19003
15600BNo. 1 O-ring (for oil filter)96732-31060
15601Oil filter sub-assembly15601-13010 · 15601-13011
15604Oil safety valve sub-assembly15131-38030
15609Oil filter bracket sub-assembly15670-16010
15609BConnector (for oil filter bracket)90029-40001
15609CGasket (for oil filter holder connector)90430-14235
15609DStraight threaded plug with head (for oil filter bracket)15133-20010
15609EHeaded straight thread plug liner15134-20010
15609FSpring (for oil filter bracket)15132-21010
