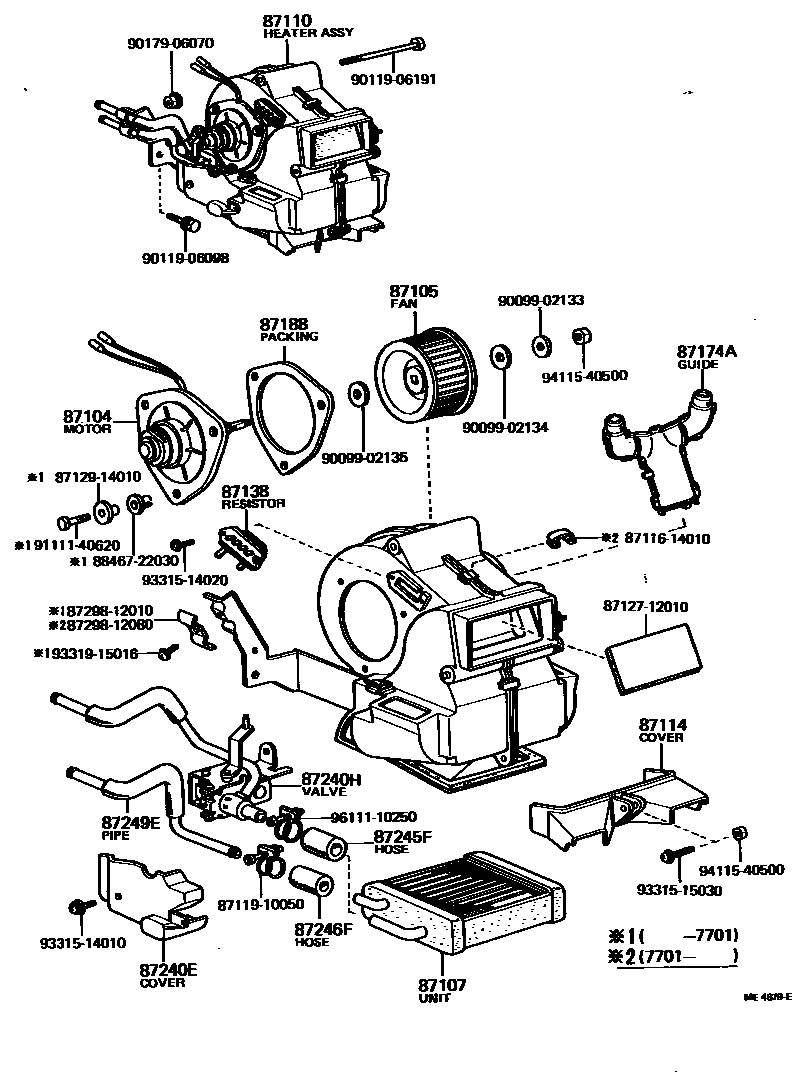

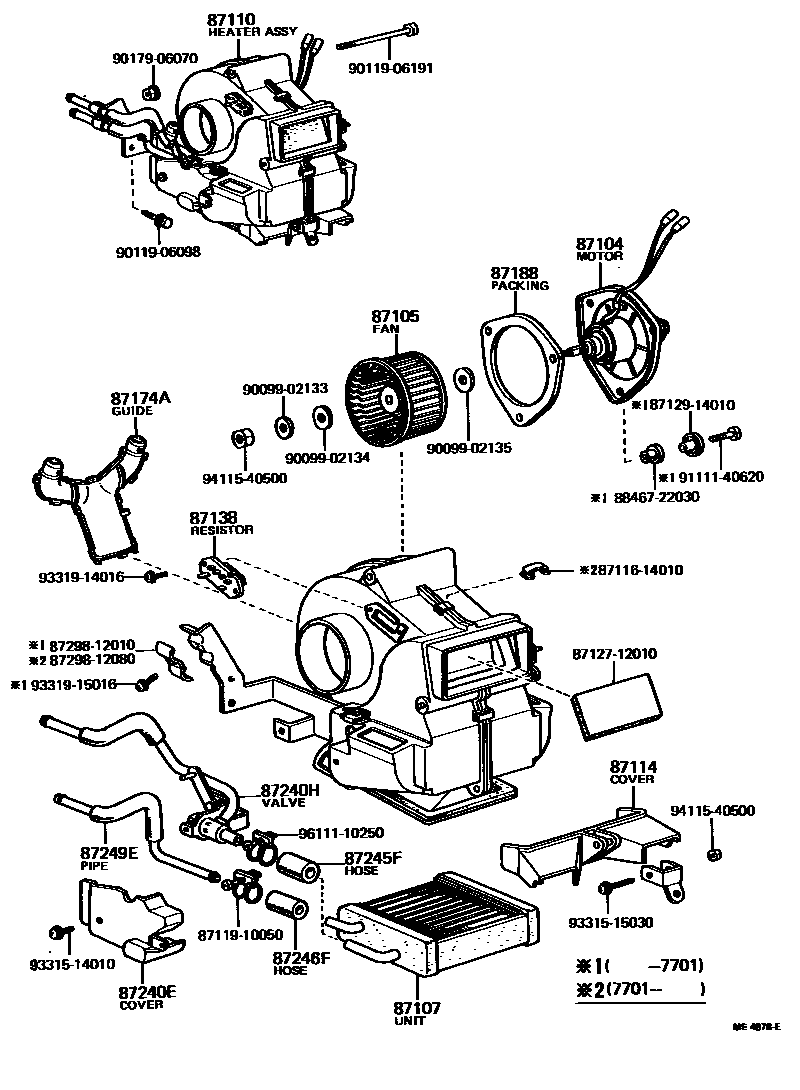

Toyota COROLLA 暖风和空调系统 - 加热装置和鼓风机 — Figure 8712
Toyota COROLLA EPC diagram 8712, 暖风和空调系统 - 加热装置和鼓风机, with 2 images and 13 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 87104 | Heater blower motor sub-assembly | 87104-12050 · 87104-12070 · 87104-12080 · 87104-12090 · 87104-12100 · 87104-12110 · 87104-12112 · 87104-12113 · 88550-12050 |
| 87105 | Heater blower fan sub-assembly | 87105-12030 · 87105-12040 · 87105-22010 · 87105-22020 |
| 87107 | Heater radiator device sub-assembly | 87107-12060 · 87107-12070 · 87107-12100 · 87107-12110 · 87107-12120 · 87107-12130 · 87107-12150 · 87107-12160 |
| 87110 | heater assembly | 87110-12070 · 87110-12100 · 87110-12102 · 87110-12103 · 87110-12110 · 87110-12111 · 87110-12112 · 87110-12113 · 87110-12114 · 87110-12120 · 87110-12121 · 87110-12122 · 87110-12123 · 87110-12124 · 87110-12125 · 87110-12126 · 87110-12150 · 87110-12151 · 87110-12152 · 87110-12153 · 87110-12154 · 87110-12155 · 87110-12160 · 87110-12161 · 87110-12162 · 87110-12163 · 87110-12164 · 87110-12182 · 87110-12191 |
| 87114 | heater cover | 87174-12010 · 87174-12011 · 87174-12020 · 87174-12030 · 87174-12040 · 87174-12041 · 87297-12010 |
| 87138 | Heater Blower Resistor | 87138-12071 · 87138-22020 |
| 87174A | Air heater deflector | 87174-12051 |
| 87188 | Heater blower motor seal | 87128-22010 |
| 87240E | Heater water valve cover | 87173-12020 · 87173-12030 · 87173-12040 · 87173-12050 |
| 87240H | Water valve device assembly | 87240-12050 · 87240-12051 · 87240-12052 · 87240-12090 · 87240-12091 · 87240-12092 · 87240-12093 · 87240-12094 · 87240-12095 · 87240-12096 |
| 87245F | Heater water inlet hose F | 99552-30045 |
| 87246F | Heater outlet hose F | 99552-20035 |
| 87249E | Heater outlet pipe E (for heating device) | 87291-12010 |
