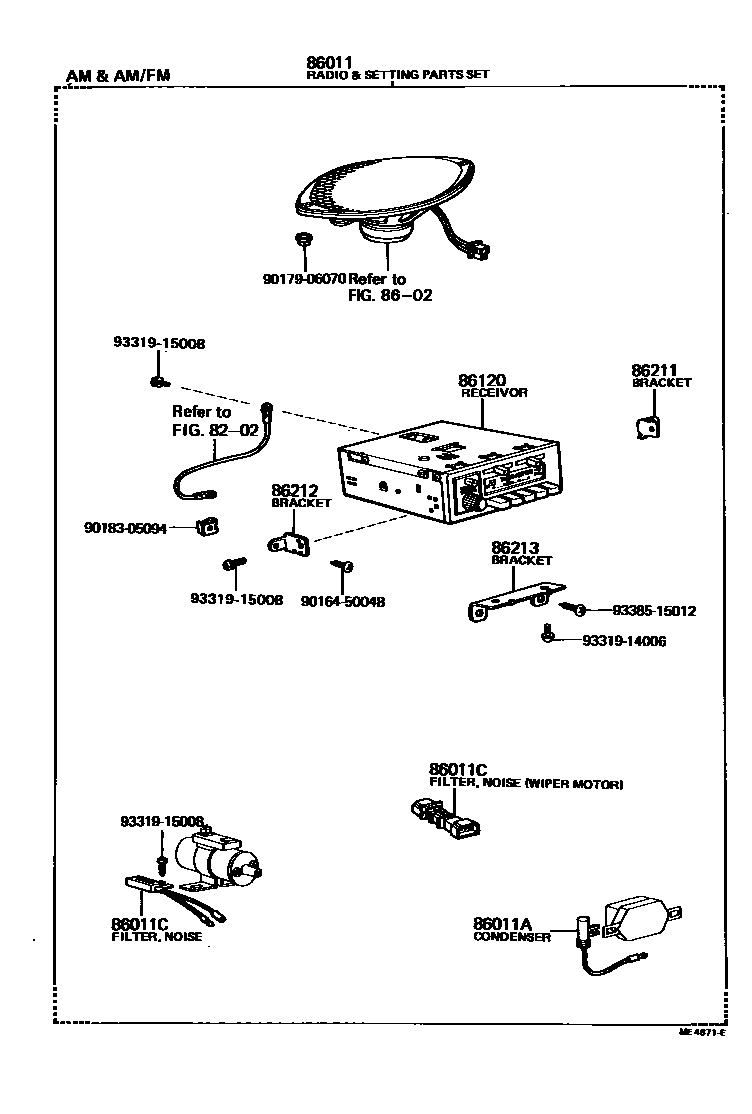

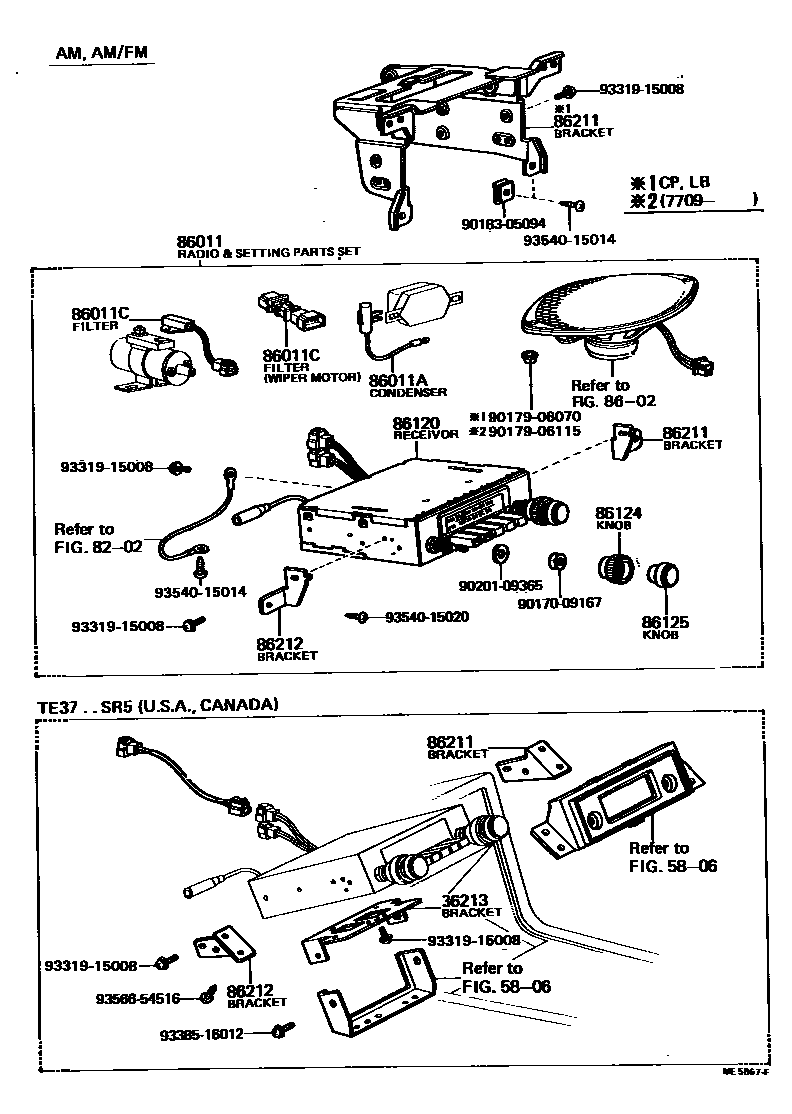

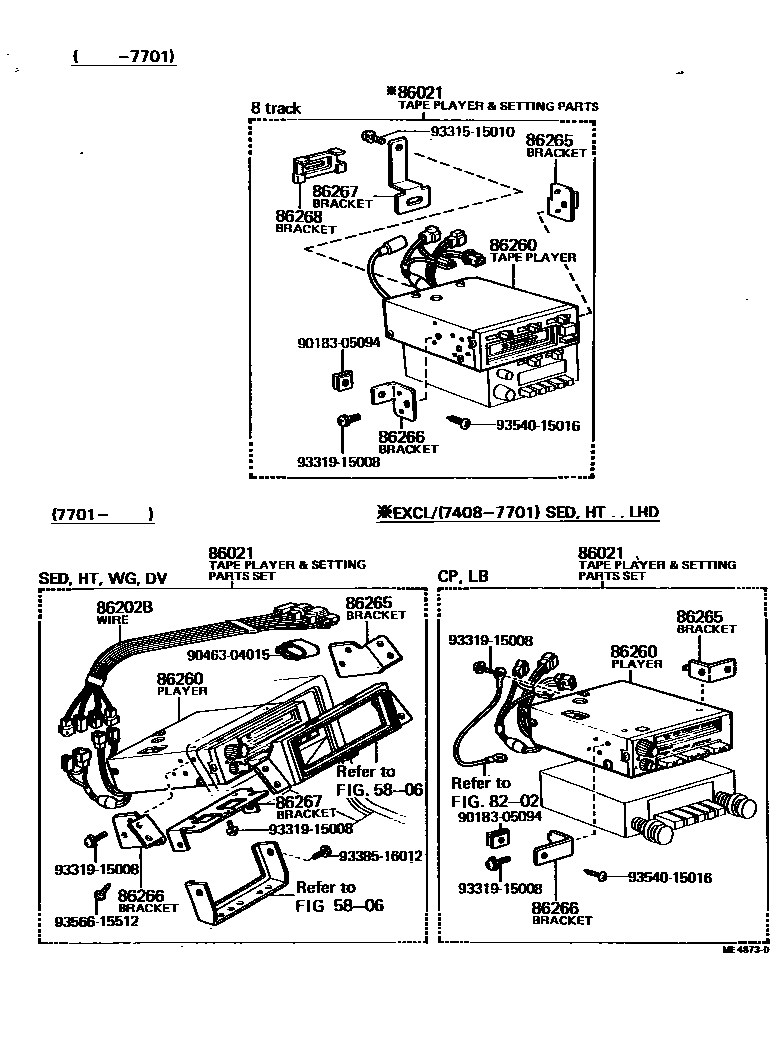

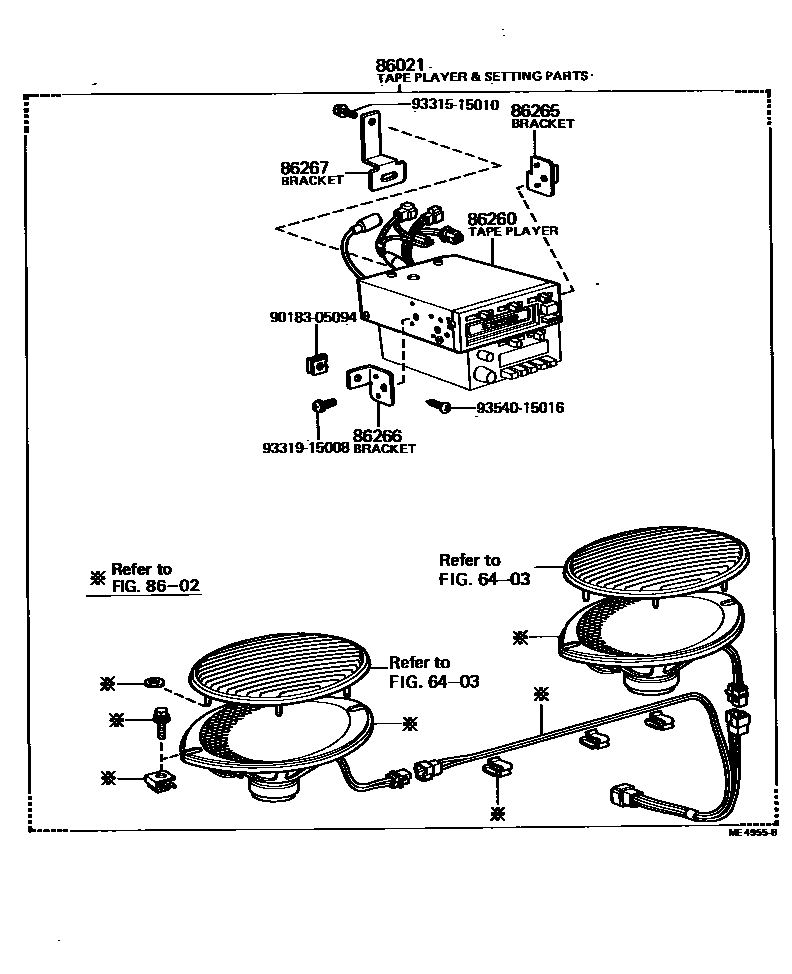

Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601
Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 4 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86011 | Radio and set parts assemblies | 86011-19015 · 86011-19046 · 86011-19055 · 86011-19065 · 86011-19105 · 86011-19135 · 86011-19145 · 86011-19275 |
| 86011A | radio settings phase modulator | 90980-04010 |
| 86011C | Noise filter | 90980-05009 · 90980-05019 · 90980-05028 |
| 86120 | Radio assembly | 86120-12090 · 86120-12121 · 86120-12150 · 86120-12160 · 86120-12190 · 86120-12191 · 86120-12200 · 86120-12210 · 86120-14071 · 86120-14072 · 86120-14180 · 86120-14240 |
| 86124 | radio control knob | 86124-12010 · 86124-14050 · 86124-14070 |
| 86125 | Radio switch knob | 86125-12011 |
| 86160 | No. 1 front speaker assembly | 86160-12050 · 86160-12060 |
| 86202 | No. 1 speaker harness | 86202-12020 · 86202-12030 |
| 86211 | No. 1 radio bracket | 86201-12010 · 86211-12010 · 86211-12020 · 86214-12010 |
| 86212 | No. 2 radio bracket | 86212-12010 · 86212-12020 · 86214-12020 |
| 86213 | No. 3 radio bracket | 86214-12050 |
