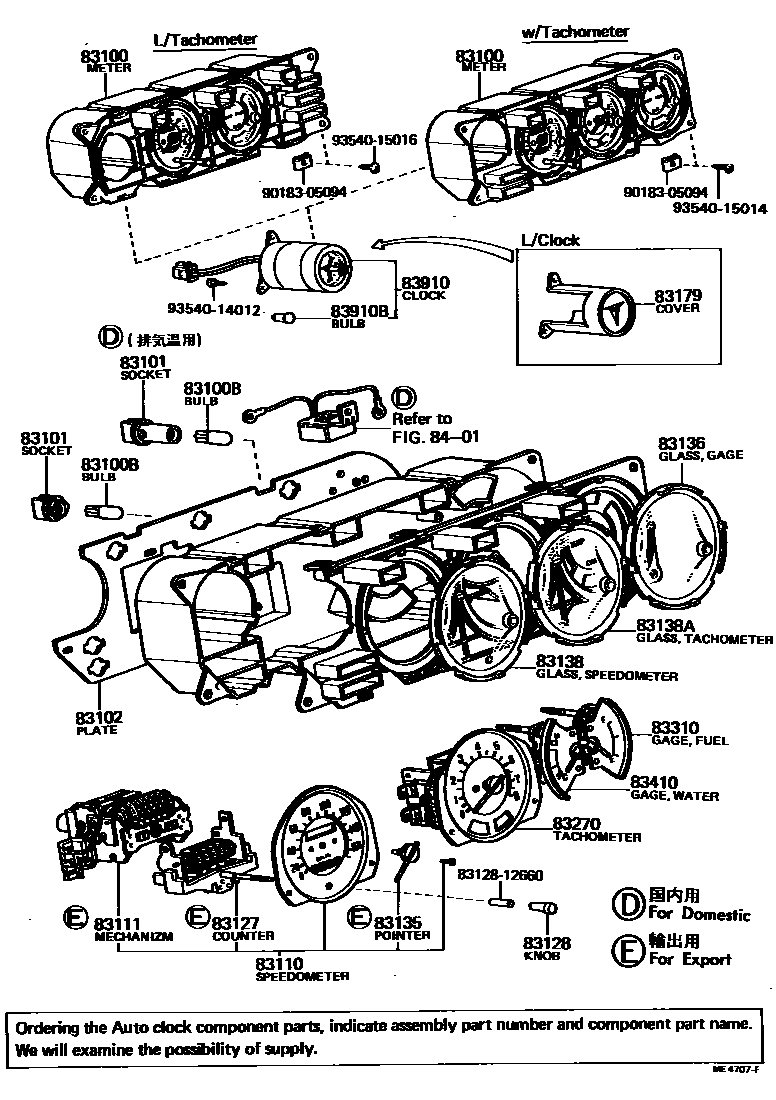

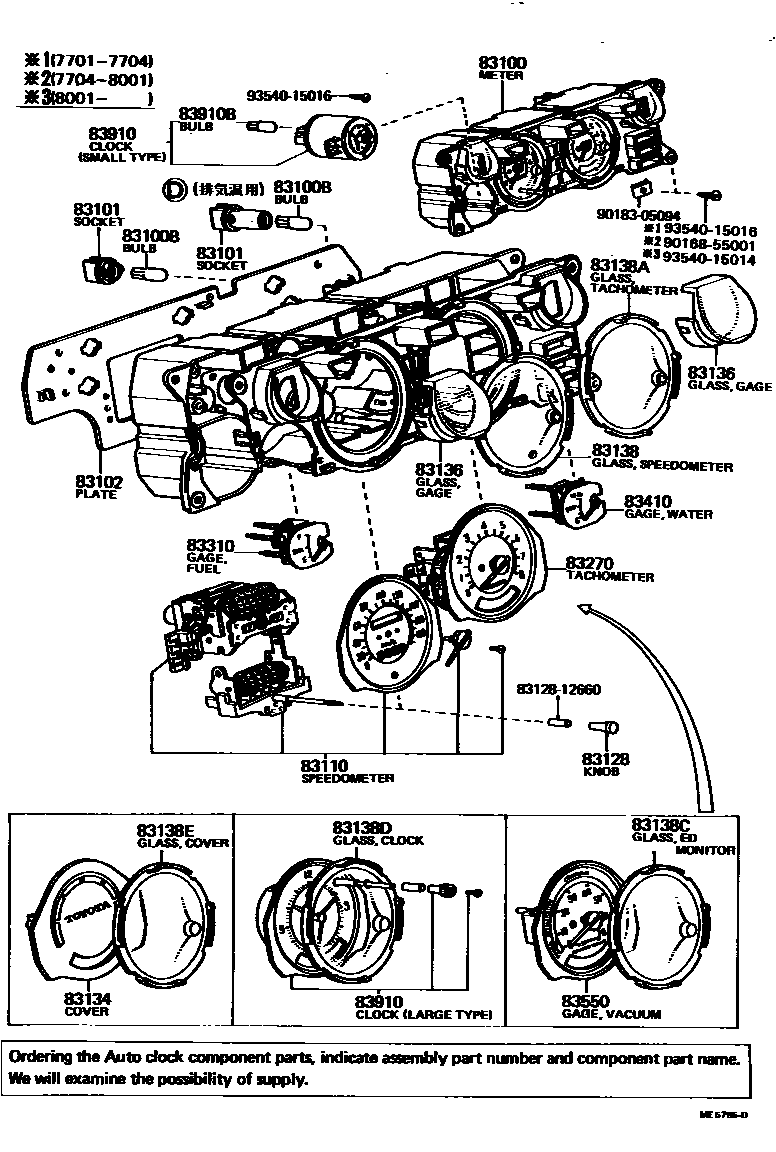

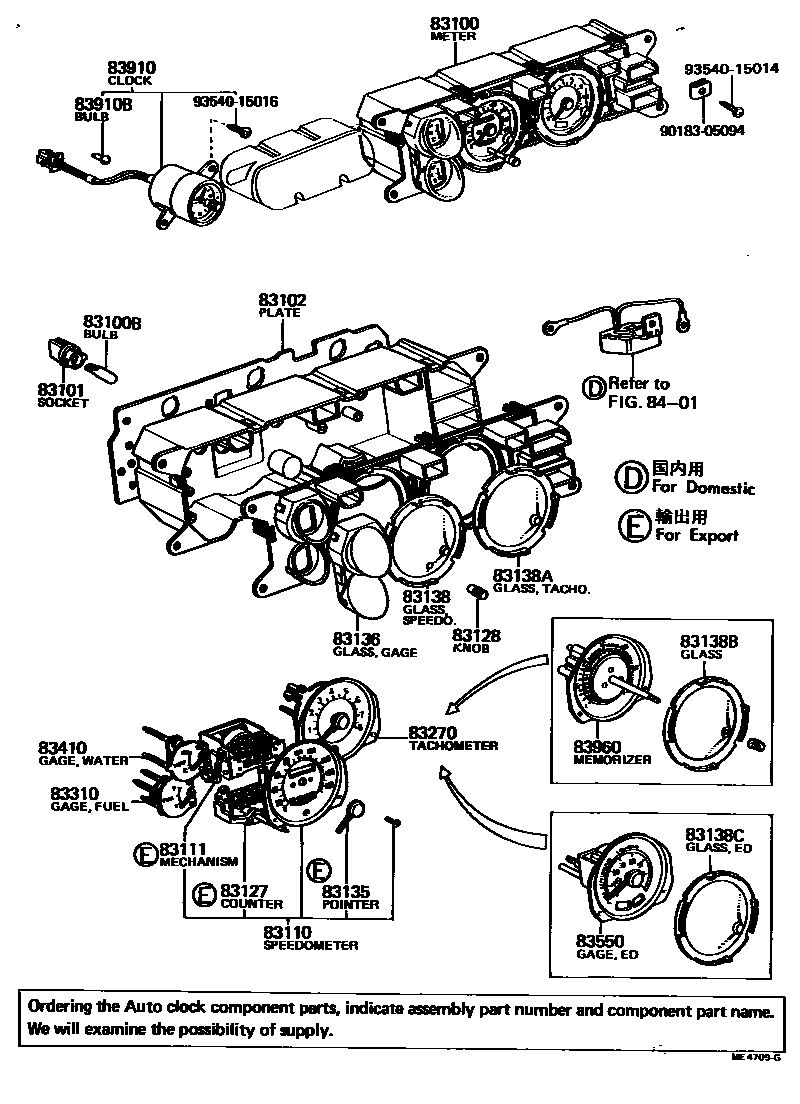

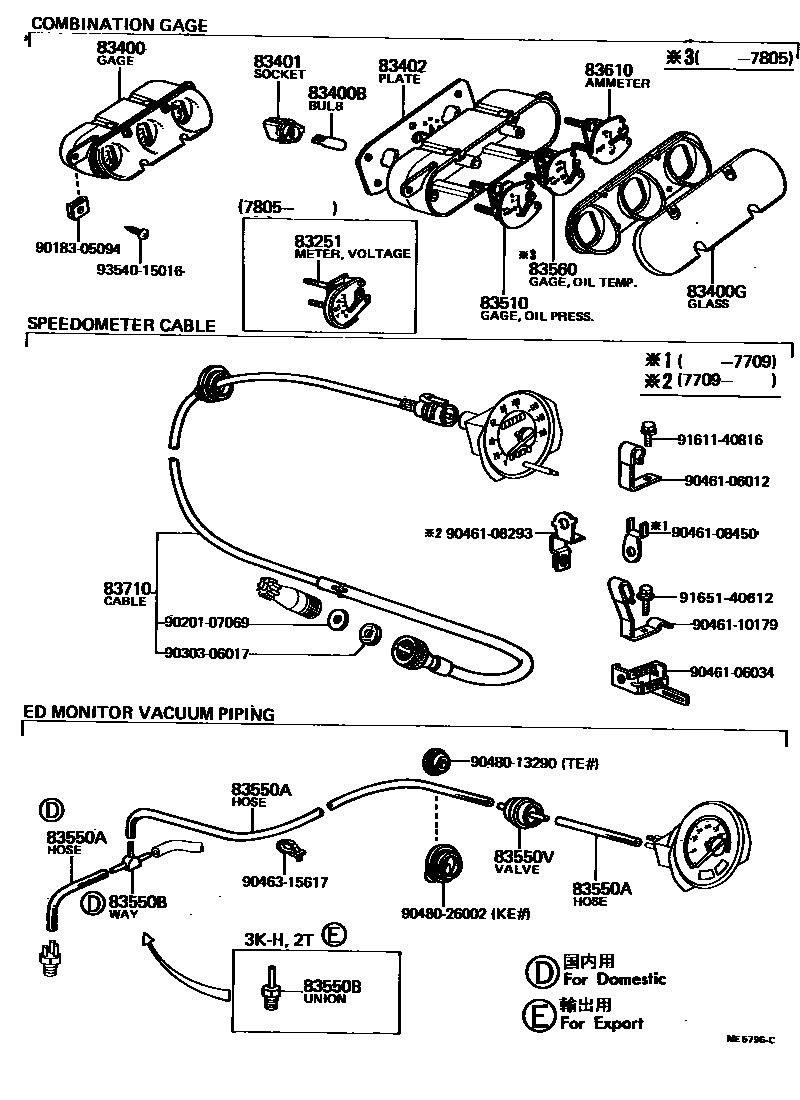

Toyota COROLLA 仪表 — Figure 8301
Toyota COROLLA EPC diagram 8301, 仪表, with 4 images and 38 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100 | Combined instrument assembly | 83010-12030 · 83010-12040 · 83010-12050 · 83010-12060 · 83010-12070 · 83010-12080 · 83010-12090 · 83010-12100 · 83010-12110 · 83010-12111 · 83010-12120 · 83010-12130 · 83010-12140 · 83010-12150 · 83010-12160 · 83010-12161 · 83010-12170 · 83010-12171 · 83010-12180 · 83010-12181 · 83010-12190 · 83010-12191 · 83010-12200 · 83010-12240 · 83010-12250 · 83010-12260 · 83010-12310 · 83010-12320 · 83010-12330 · 83010-12331 · 83100-12880 · 83100-12881 · 83100-12882 · 83100-12890 · 83100-12891 · 83100-12892 · 83100-12893 · 83200-12010 · 83200-12011 · 83200-12020 · 83200-12021 · 83200-12022 · 83200-12030 · 83200-12031 · 83200-12032 · 83200-12040 · 83200-12041 · 83200-12042 · 83200-12043 · 83200-12050 · 83200-12051 · 83200-12060 · 83200-12061 · 83200-12062 · 83200-12070 · 83200-12071 · 83200-12080 · 83200-12081 · 83200-12082 · 83200-12090 · 83200-12091 · 83200-12100 · 83200-12101 · 83200-12110 · 83200-12111 · 83200-12120 · 83200-12121 · 83200-12130 · 83200-12140 · 83200-12150 · 83200-12151 · 83200-12160 · 83200-12161 · 83200-12170 · 83200-12180 · 83200-12190 · 83200-12191 · 83200-12200 · 83200-12201 · 83200-12210 · 83200-12220 · 83200-12340 · 83200-12341 · 83200-12350 · 83200-12351 · 83200-12550 · 83200-12560 · 83200-12570 · 83200-12580 · 83200-12590 · 83200-12600 |
| 83100B | Combination instrument bulb No. 1 | 90981-11018 · 99132-12034 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-10010 · 83101-14030 · 83101-14040 |
| 83102 | Combination instrument No. 1 circuit board sub-assembly | 83247-12010 · 83247-12020 · 83247-12021 · 83247-12022 · 83247-12060 · 83247-12061 · 83247-12070 · 83247-12071 · 83247-12080 · 83247-12110 · 83247-12120 · 83247-12181 · 83247-12220 · 83247-12230 · 83247-12290 · 83247-12300 · 83247-12310 · 83247-12320 · 83247-12330 · 83247-12340 · 83247-12370 · 83247-12390 · 83247-12420 · 83247-12430 |
| 83110 | Speedometer assembly | 83241-12070 · 83241-12071 · 83241-12072 · 83241-12080 · 83241-12100 · 83241-12101 · 83241-12110 · 83241-12120 · 83241-12130 · 83241-12131 · 83241-12132 · 83241-12180 · 83241-12181 · 83241-12182 · 83241-12190 · 83241-12191 · 83241-12192 · 83241-12230 · 83241-12231 · 83241-12240 · 83241-12250 · 83241-12270 · 83241-12271 · 83241-12272 |
| 83111 | Speedometer mechanism | 83111-12530 · 83111-12540 · 83111-12550 · 83111-12560 |
| 83127 | trip odometer | 83127-12280 · 83127-12860 |
| 83128 | trip odometer handle | 83128-12650 |
| 83134 | Combination instrument cover No. 1 | 83249-12030 |
| 83135 | Speedometer pointer | 83135-12220 |
| 83136 | Measuring instrument glass | 83138-12340 · 83138-12640 · 83138-12750 |
| 83138 | speedometer glass | 83138-12640 · 83138-12650 |
| 83138A | tachometer glass | 83138-12640 |
| 83138B | memory glass | 83138-12640 |
| 83138C | ED monitor glass | 83138-12640 |
| 83138D | clock glass | 83138-12350 |
| 83138E | instrument cover glass | 83138-12640 |
| 83179 | Instrument combination hole cover | 83179-12010 |
| 83251 | voltmeter | 83251-12010 · 83251-12020 |
| 83270 | Engine tachometer assembly | 83242-12010 · 83242-12011 · 83242-12020 · 83242-12021 · 83242-12040 · 83242-12041 · 83242-12060 · 83242-12061 · 83242-12150 · 83242-12180 · 83242-12181 · 83242-12190 · 83242-12191 · 83242-12200 · 83242-12201 |
| 83310 | Fuel gauge assembly | 83243-12010 · 83243-12020 · 83243-12030 · 83243-12080 · 83243-12090 · 83243-12100 |
| 83400 | Combined instrument assembly | 83400-12020 · 83400-12030 · 83400-12040 · 83400-12050 · 83400-12080 · 83400-12081 · 83400-12090 · 83400-12091 |
| 83400B | instrument cluster light bulb | 99132-12034 |
| 83400G | Instrument cluster glass | 83138-12710 |
| 83401 | Combined instrument lamp holder sub-assembly | 83101-10010 · 83101-14030 |
| 83402 | Combined instrument circuit board sub-assembly | 83247-12040 · 83247-12050 · 83247-12350 · 83247-12351 · 83247-12360 · 83247-12361 |
| 83410 | Water temperature meter assembly | 83244-12010 · 83244-12011 · 83244-12020 · 83244-12021 · 83244-12030 · 83244-12031 · 83244-12120 · 83244-12130 · 83244-12180 · 83244-12290 |
| 83510 | Oil pressure gauge assembly | 83246-12010 · 83246-12020 · 83246-12030 · 83246-12040 · 83246-12070 · 83246-12080 |
| 83550 | ED monitor assembly | 83551-12010 · 83551-12020 |
| 83550A | ED monitor hose | 90445-08141 · 90445-08144 · 90445-08156 · 90445-08163 · 90445-08165 · 95411-19995 |
| 83550B | ED monitor connector or tube | 90404-51093 |
| 83550V | vacuum transfer valve | 90925-01028 |
| 83560 | Oil temperature gauge assembly | 83244-12040 · 83244-12050 · 83244-12060 · 83244-12070 · 83244-12150 · 83244-12160 |
| 83610 | Ammeter assembly | 83245-12010 · 83245-12020 · 83245-12040 · 83245-12041 · 83245-12050 |
| 83710 | No. 1 speedometer transmission cable assembly | 83710-19195 · 83710-19196 · 83710-19205 · 83710-19206 · 83710-19215 · 83710-19216 · 83710-19235 · 83710-19236 · 83710-19325 · 83710-19335 |
| 83910 | clock assembly | 83910-12030 · 83910-12060 · 83910-12090 · 83910-12110 · 83910-12120 · 83910-12121 · 83910-12170 · 83910-12180 · 83910-12190 · 83910-12200 · 83910-19055 · 83910-19065 |
| 83910B | clock indicator light bulb | 99132-11034 |
| 83960 | Memory assembly | 83249-12020 |
