Toyota COROLLA 行李箱门和行李箱锁 — Figure 6105

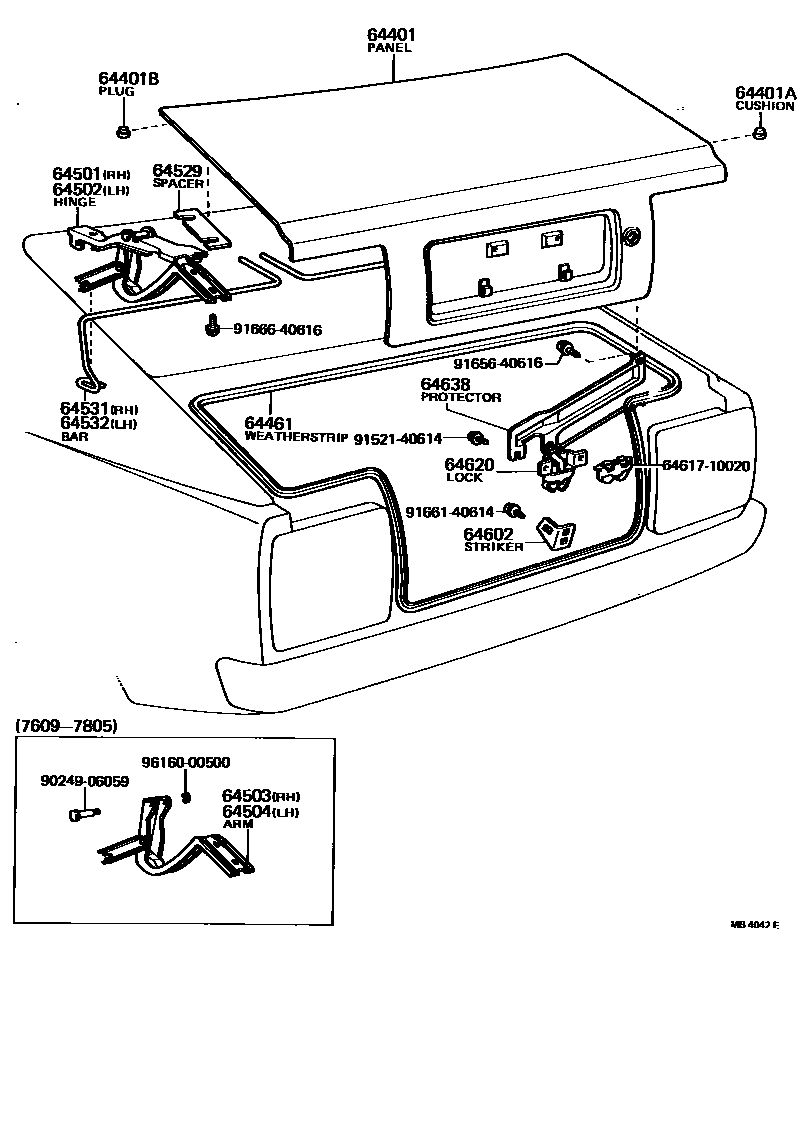

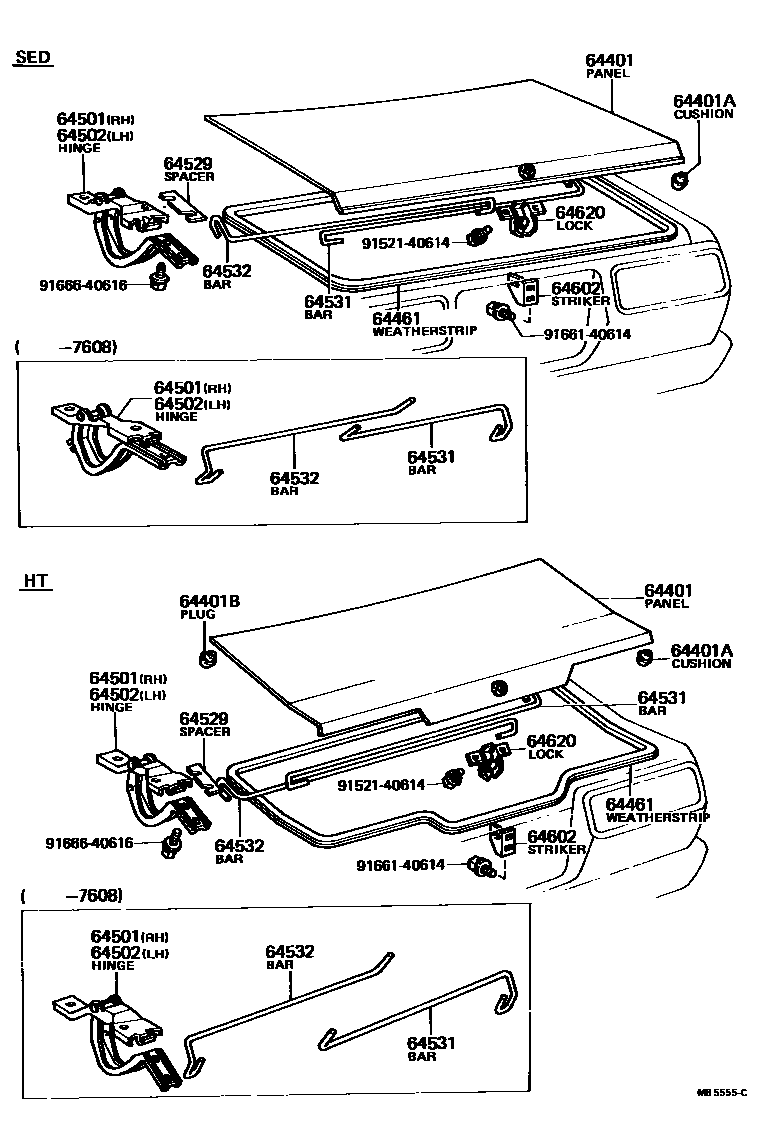

Toyota COROLLA EPC diagram 6105, 行李箱门和行李箱锁, with 2 images and 14 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 64401 | Trunk door panel sub-assembly | 64401-12170 · 64401-12190 · 64401-12210 · 64401-12280 · 64401-12290 · 64401-12310 · 64401-12360 · 64401-12370 · 64401-12902 · 64401-12904 |
| 64401A | Cushion pad (for luggage compartment door panel) | 90541-09007 · 90541-09130 |
| 64401B | Hole plug (for trunk door panel) | 90541-09007 · 90950-01058 |
| 64461 | Trunk door seal | 64461-12090 · 64461-12110 · 64461-12111 · 64461-12130 · 64461-12131 |
| 64501 | Trunk door right hinge sub-assembly | 64510-12080 · 64510-12081 · 64510-12100 · 64510-12101 · 64510-12130 · 64510-12131 · 64510-12132 |
| 64502 | Trunk door left hinge sub-assembly | 64520-12080 · 64520-12081 · 64520-12100 · 64520-12101 · 64520-12130 · 64520-12131 · 64520-12132 |
| 64503 | Trunk door right hinge arm sub-assembly | 64503-12010 |
| 64504 | Trunk door left hinge arm sub-assembly | 64504-12010 |
| 64529 | Trunk door hinge spacer | 64529-12020 · 64529-12030 |
| 64531 | Trunk door right hinge torsion bar | 64531-12060 · 64531-12061 · 64531-12070 · 64531-12071 · 64531-12100 · 64531-12101 |
| 64532 | Trunk door left hinge torsion bar | 64532-12060 · 64532-12061 · 64532-12070 · 64532-12071 · 64532-12100 · 64532-12101 |
| 64602 | Trunk door lock buckle sub-assembly | 64621-10031 · 64621-12050 |
| 64620 | Trunk door lock assembly | 64610-12030 · 64620-12060 |
| 64638 | Trunk door link guard | 64638-12010 |
