Toyota COROLLA carburetor assembly — Figure 2102

Toyota COROLLA EPC diagram 2102, carburetor assembly, with 7 images and 7 PNC and OE references.

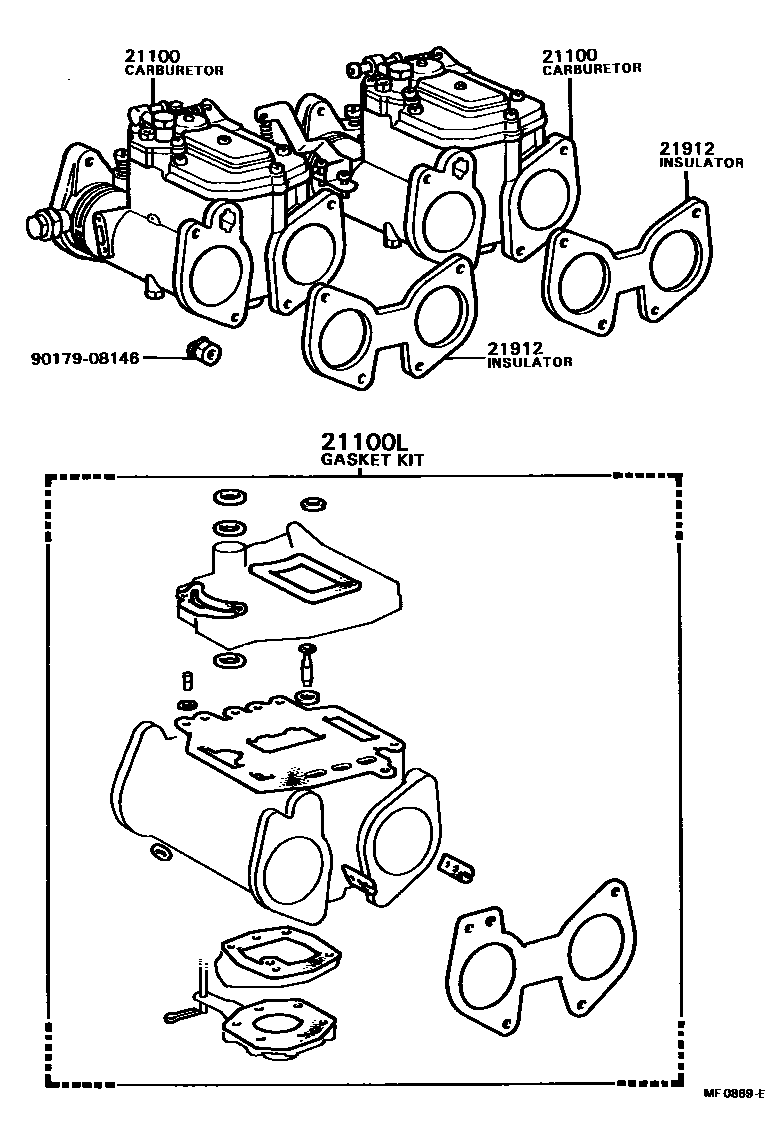

Toyota COROLLA carburetor assembly EPC diagram — MF0869E — carburetor assembly — MF0869E (197408 – 197902)

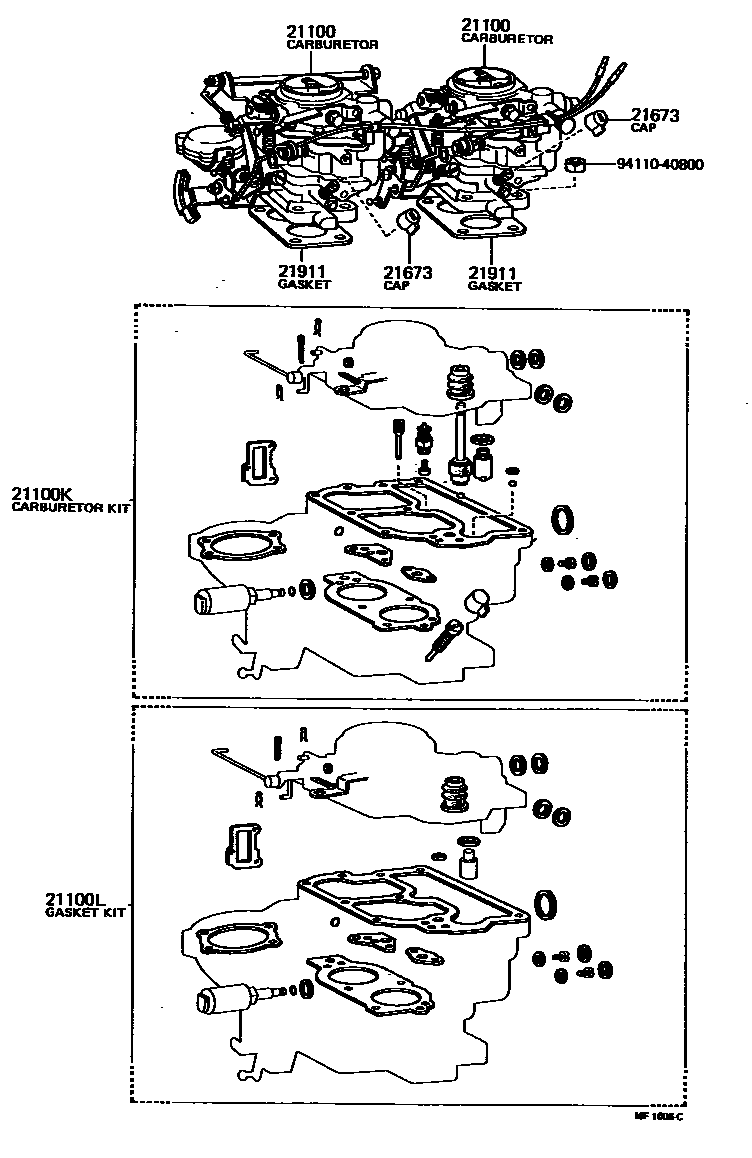

Toyota COROLLA carburetor assembly EPC diagram — MF1006C — carburetor assembly — MF1006C (197511 – 198004)

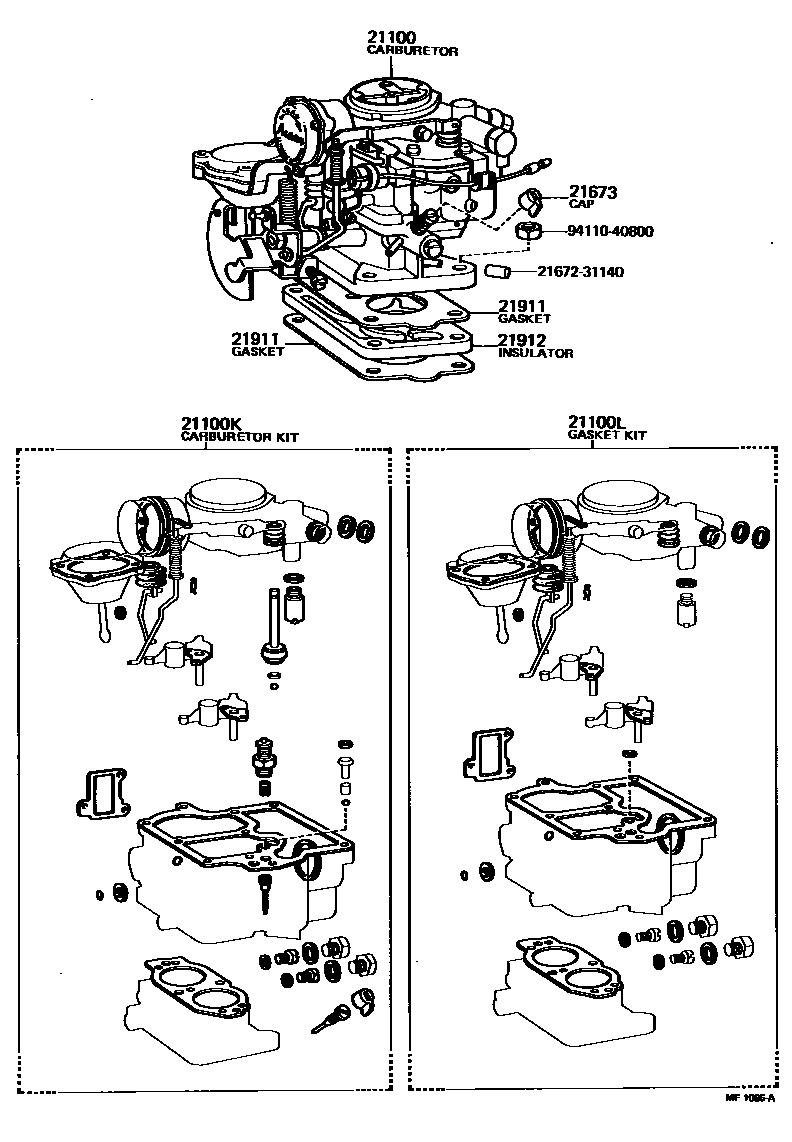

Toyota COROLLA carburetor assembly EPC diagram — MF1095A — carburetor assembly — MF1095A (197408 – 197511)

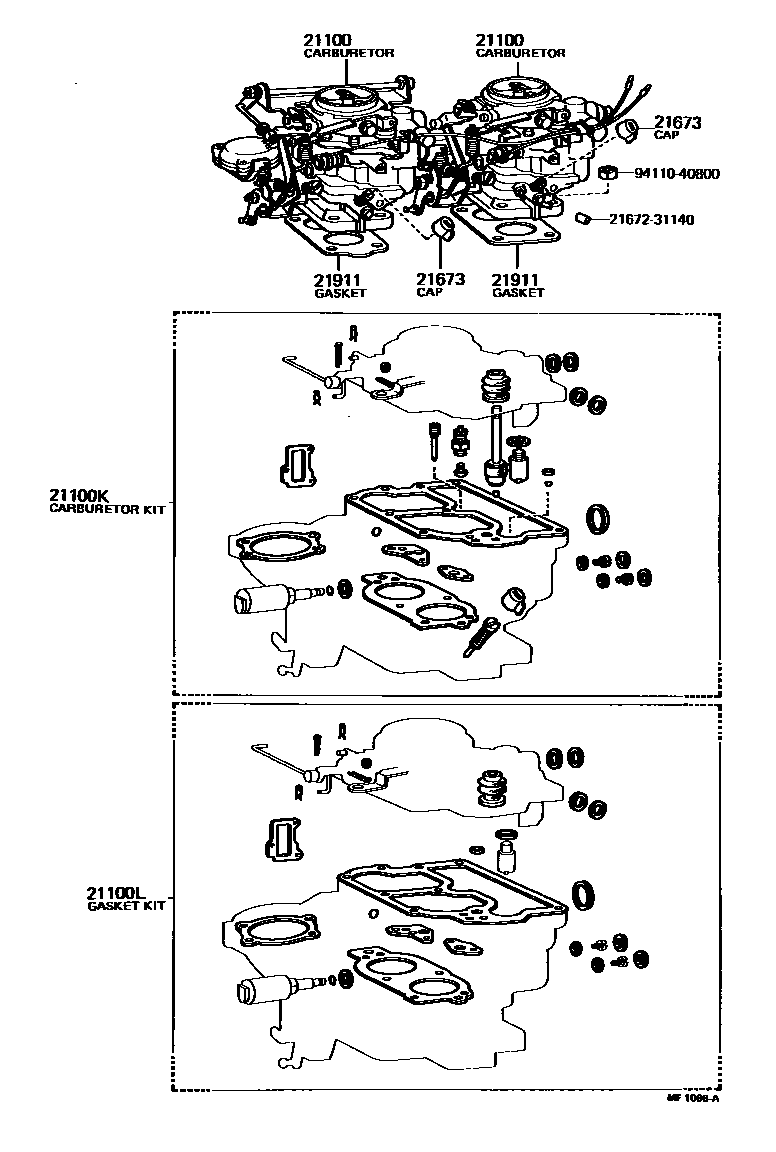

Toyota COROLLA carburetor assembly EPC diagram — MF1096A — carburetor assembly — MF1096A (197408 – 197511)

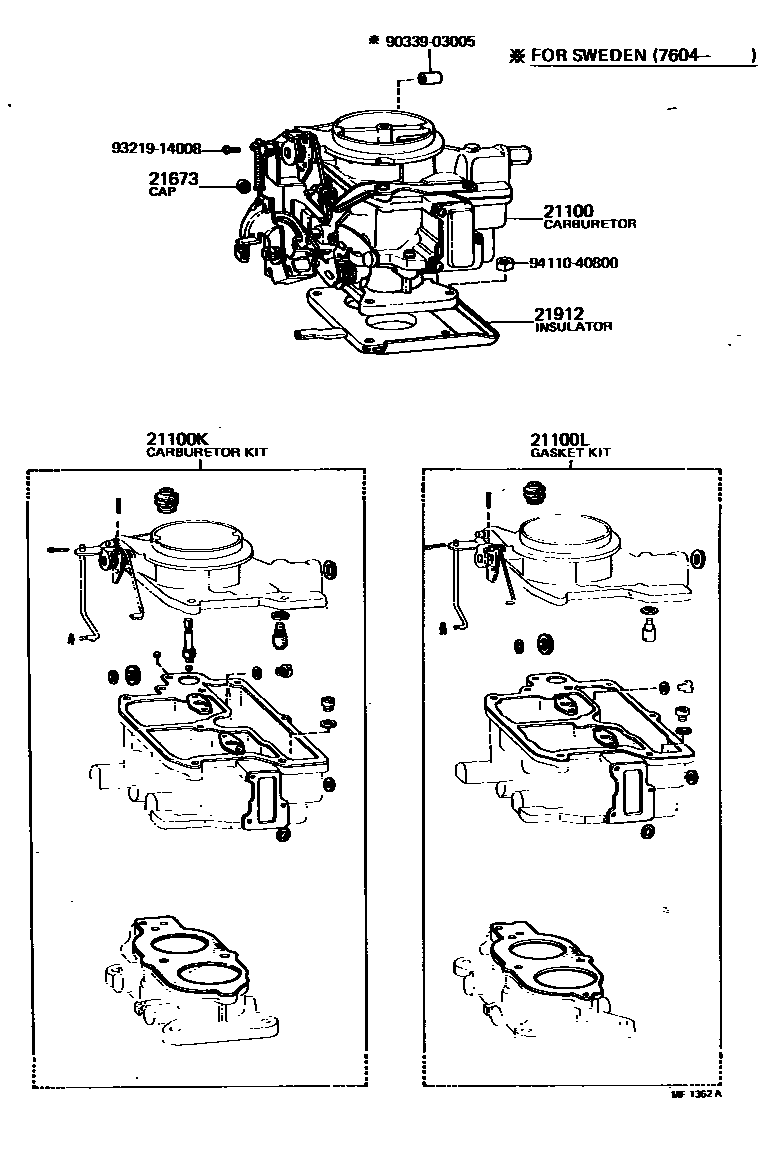

Toyota COROLLA carburetor assembly EPC diagram — MF1362A — carburetor assembly — MF1362A (197508 – 999999)

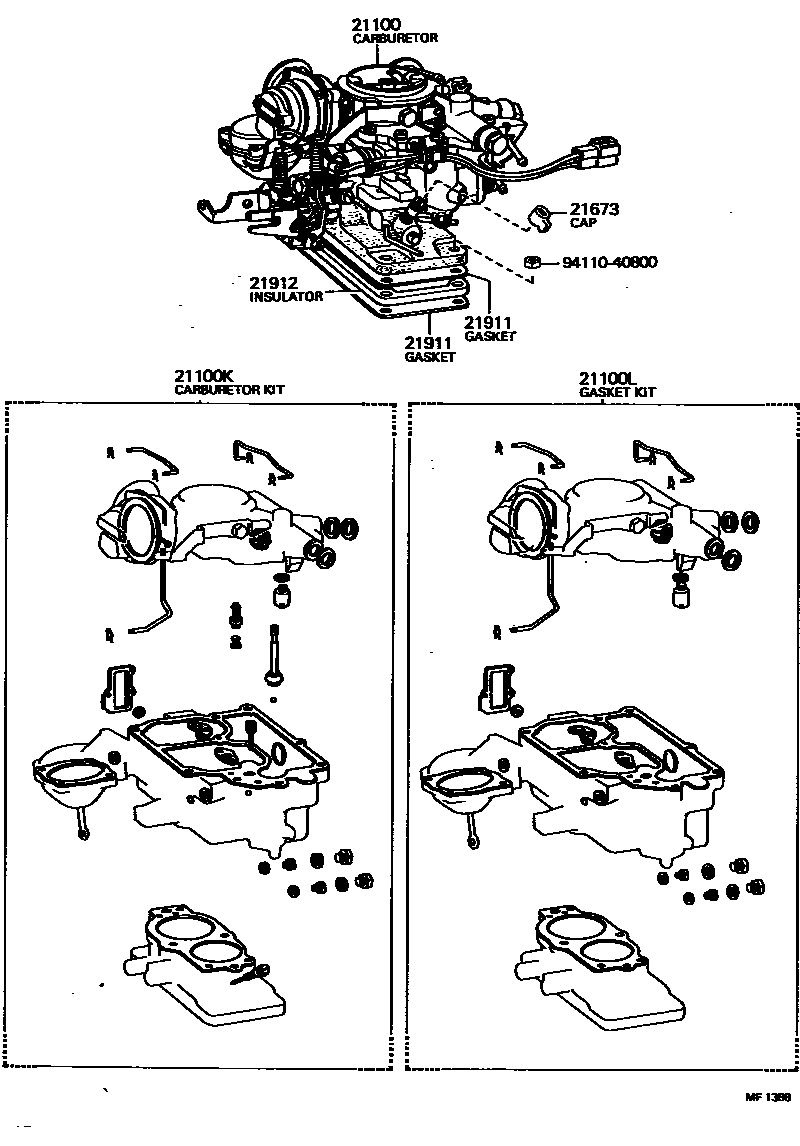

Toyota COROLLA carburetor assembly EPC diagram — MF1388 — carburetor assembly — MF1388 (197511 – 198004)

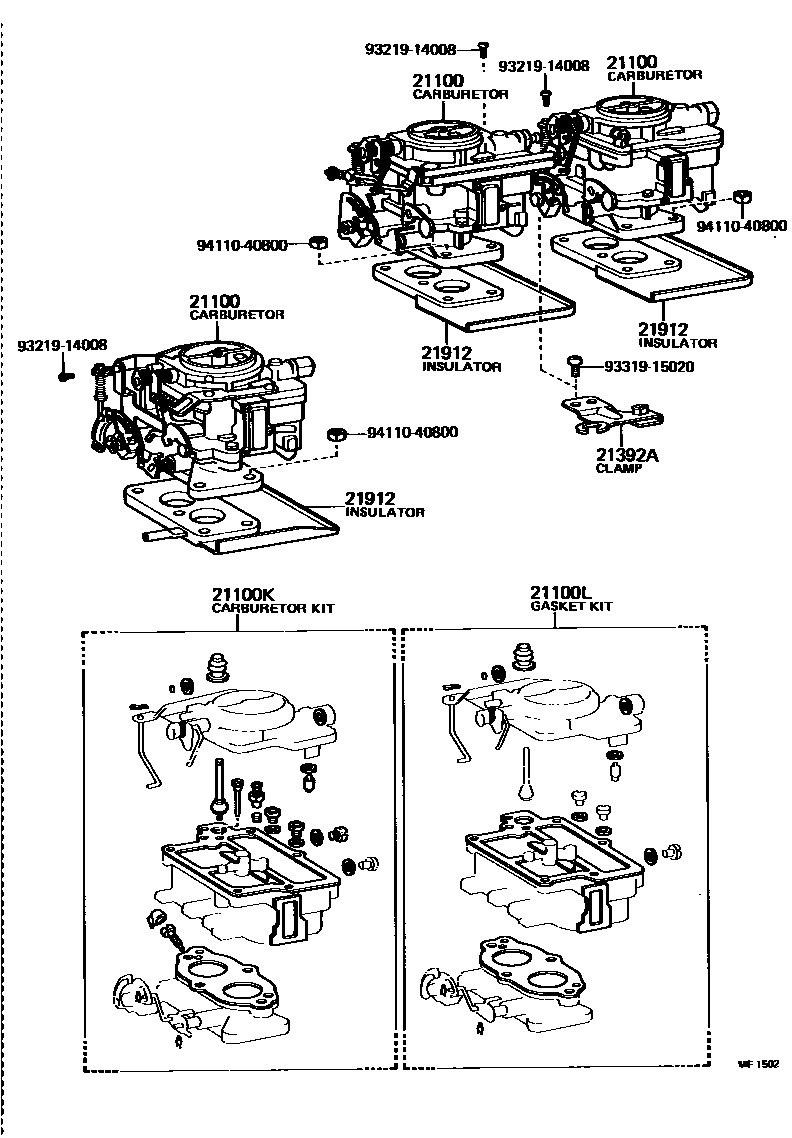

Toyota COROLLA carburetor assembly EPC diagram — MF1502 — carburetor assembly — MF1502 (197408 – 999999)

PNC and OE references

PNC	Part name	OE numbers
21100	carburetor assembly	21100-13040 · 21100-13060 · 21100-13250 · 21100-13260 · 21100-24034 · 21100-24035 · 21100-24036 · 21100-24044 · 21100-24045 · 21100-24046 · 21100-24065 · 21100-24076 · 21100-24252 · 21100-24253 · 21100-24370 · 21100-24371 · 21100-24372 · 21100-24373 · 21100-24380 · 21100-24390 · 21100-24391 · 21100-24410 · 21100-24411 · 21100-24420 · 21100-24421 · 21100-24430 · 21100-24490 · 21100-24510 · 21100-24520 · 21100-24530 · 21100-24540 · 21100-24550 · 21100-26230 · 21100-26231 · 21100-26232 · 21100-26320 · 21100-26330 · 21100-26340 · 21100-26341 · 21100-26342 · 21100-26442 · 21100-26443 · 21100-26444 · 21100-26445 · 21100-26446 · 21100-26450 · 21100-26451 · 21100-26452 · 21100-26453 · 21100-26454 · 21100-26455 · 21100-26490 · 21100-26491 · 21100-26492 · 21100-26493 · 21100-26494 · 21100-26495 · 21100-26496 · 21100-26500 · 21100-26501 · 21100-26502 · 21100-26503 · 21100-26504 · 21100-26505 · 21100-26660 · 21100-26661 · 21100-26662 · 21100-26670 · 21100-26671 · 21100-26672 · 21100-26770 · 21100-26780 · 21100-88225 · 21100-88226 · 21100-88229 · 21100-88240
21100K	carburetor components	04211-13030 · 04211-13060 · 04211-13160 · 04211-24060 · 04211-24070 · 04211-24081 · 04211-24082 · 04211-24090 · 04211-24091 · 04211-24140 · 04211-24141 · 04211-24150 · 04211-26050 · 04211-26070 · 04211-26120 · 04211-26140 · 04211-26150
21100L	carburetor gasket assembly	04212-13010 · 04212-13022 · 04212-24012 · 04212-24013 · 04212-24014 · 04212-26020 · 04212-26040 · 04212-37011
21392A	Choke harness clip	21392-24310
21673	Idle speed limit cap	21673-24010 · 21673-36010 · 21673-38010 · 21673-38020
21911	carburetor gasket	21911-25010
21912	Carburetor insulation pad	21912-13010 · 21912-13020 · 21912-13030 · 21912-24017 · 21912-24060 · 21912-24061 · 21912-24072 · 21912-25010 · 21912-26020 · 21912-29010 · 21912-88210 · 21913-24010
