Toyota COROLLA 车门电机和车门电磁阀 — Figure 8511

Toyota COROLLA EPC diagram 8511, 车门电机和车门电磁阀, with 2 images and 9 PNC and OE references.

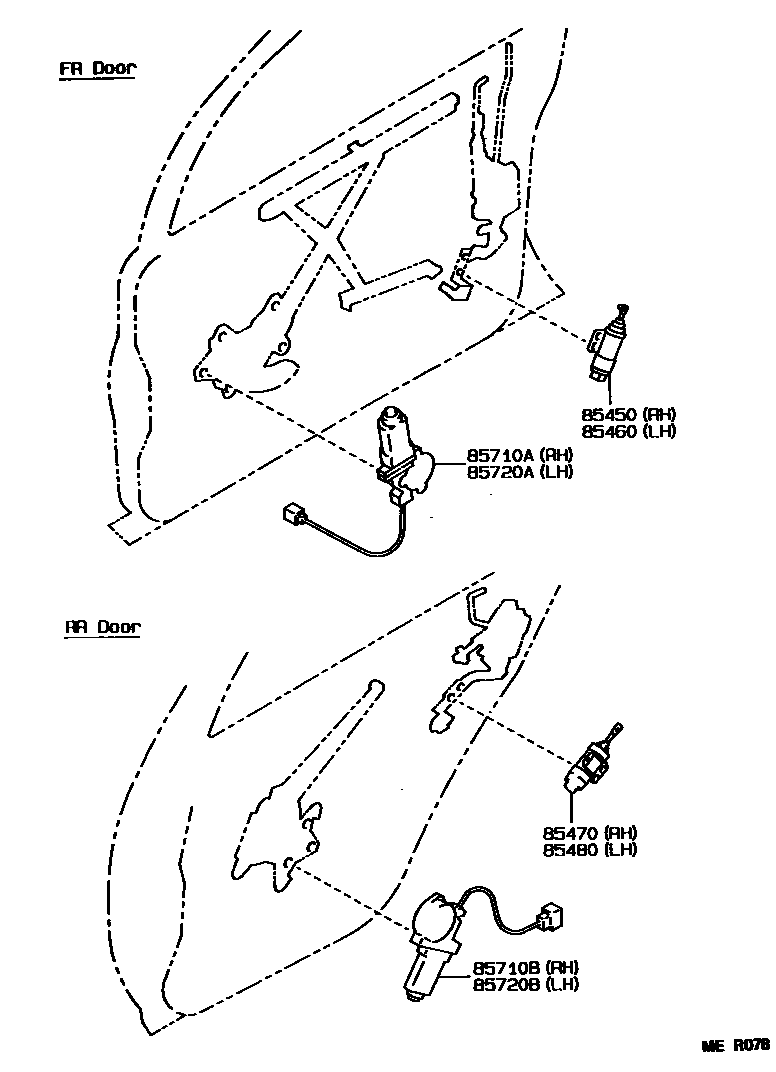

Toyota COROLLA 车门电机和车门电磁阀 EPC diagram — MER078
车门电机和车门电磁阀 — MER078 (199009 – 999999)

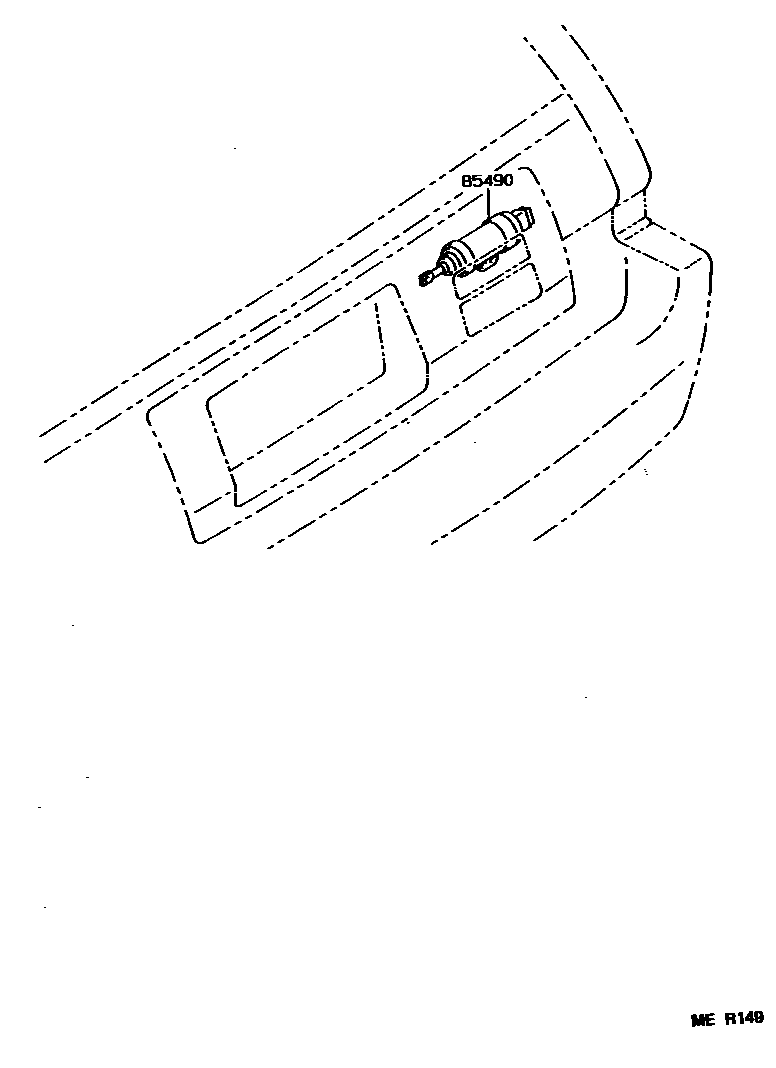

Toyota COROLLA 车门电机和车门电磁阀 EPC diagram — MER149
车门电机和车门电磁阀 — MER149 (199009 – 999999)

PNC and OE references

PNCPart nameOE numbers
85450Right front door control solenoid valve assembly85450-12160
85460Left front door control solenoid valve assembly85450-12170
85470Right rear door control solenoid valve assembly85450-12320
85480Left rear door control solenoid valve assembly85450-12310
85490Back door control solenoid valve assembly85450-12280
85710ARight front electric window lift motor assembly85710-12060
85710BRight rear electric window lift motor assembly85710-12080
85720ALeft front electric window lift motor assembly85720-12060
85720BLeft rear electric window lift motor assembly85720-12070
