Toyota COROLLA 制动助力器和真空管 — Figure 4703

Toyota COROLLA EPC diagram 4703, 制动助力器和真空管, with 2 images and 15 PNC and OE references.

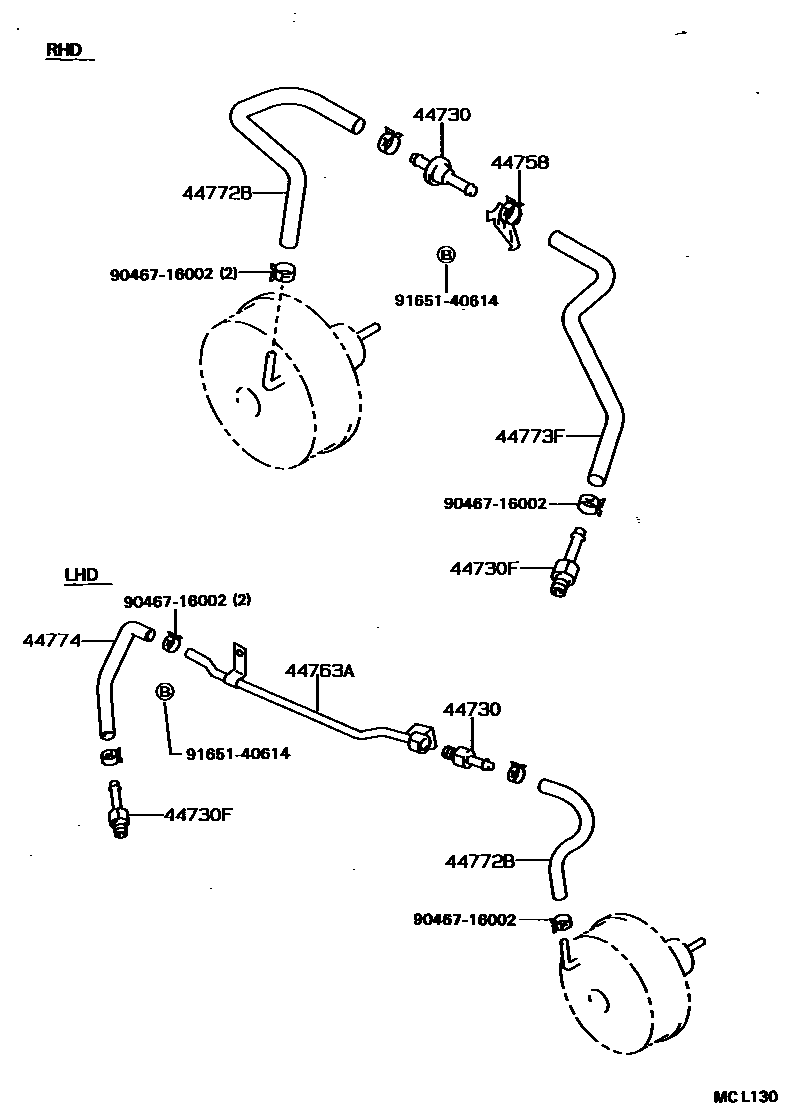

Toyota COROLLA 制动助力器和真空管 EPC diagram — MCL130
制动助力器和真空管 — MCL130 (199009 – 999999)

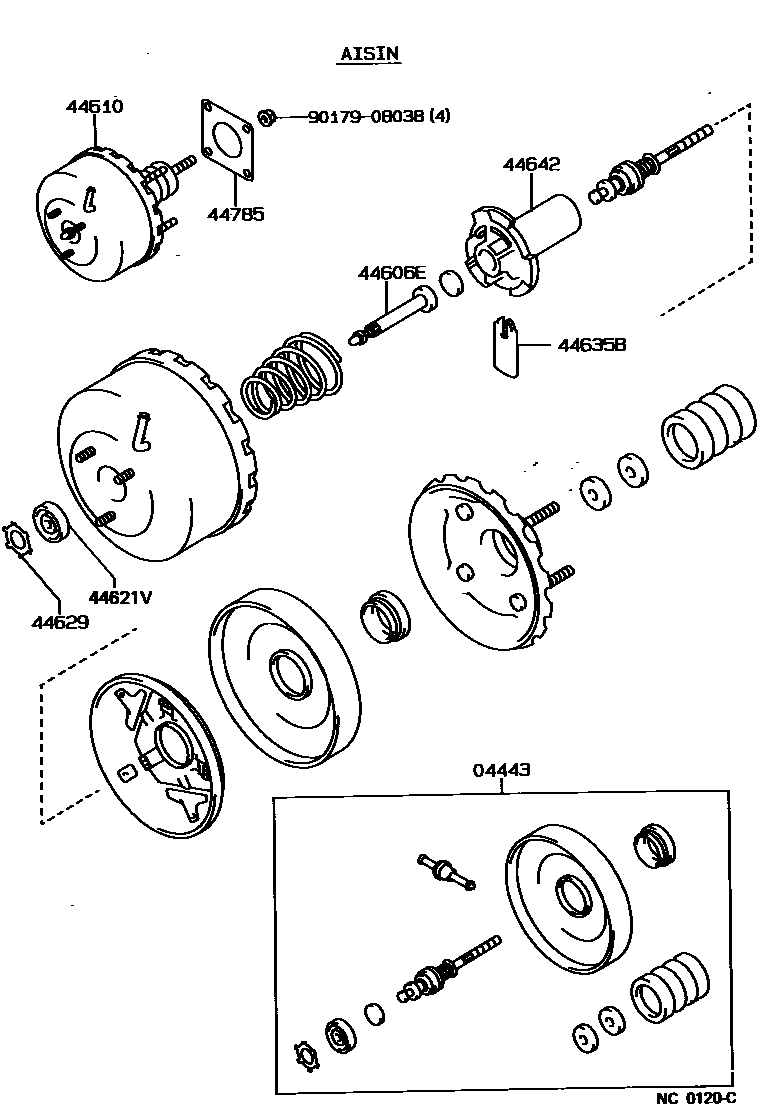

Toyota COROLLA 制动助力器和真空管 EPC diagram — NC0120C
制动助力器和真空管 — NC0120C (199009 – 999999)

PNC and OE references

PNCPart nameOE numbers
04443brake booster components04443-12530 · 04443-12610
44606EBrake booster piston rod sub-assembly44606-12520
44610brake booster assembly44610-12640 · 44610-12660
44621VBooster body sealing ring44621-28120
44629annular inner ring44628-28120
44635Bvalve stop key44635-12630
44642brake booster piston44642-32010
44730Vacuum check valve assembly (for brake)44580-22030 · 44730-10010
44730FVacuum hose connector (for manifold side)90404-51007 · 90404-51237
44758Vacuum check valve bracket44758-12270
44763APipe No. 1 (hose to hose)44763-12090
44772BHoses (check valve to brake booster)44772-12250 · 44772-12330
44773FHoses (connector to check valve)44773-12360
44774Hoses (joints to connector tubes)44774-12110 · 44774-12170
44785brake booster pad44785-32010
