Toyota COROLLA 线束和卡夹 — Figure 8202

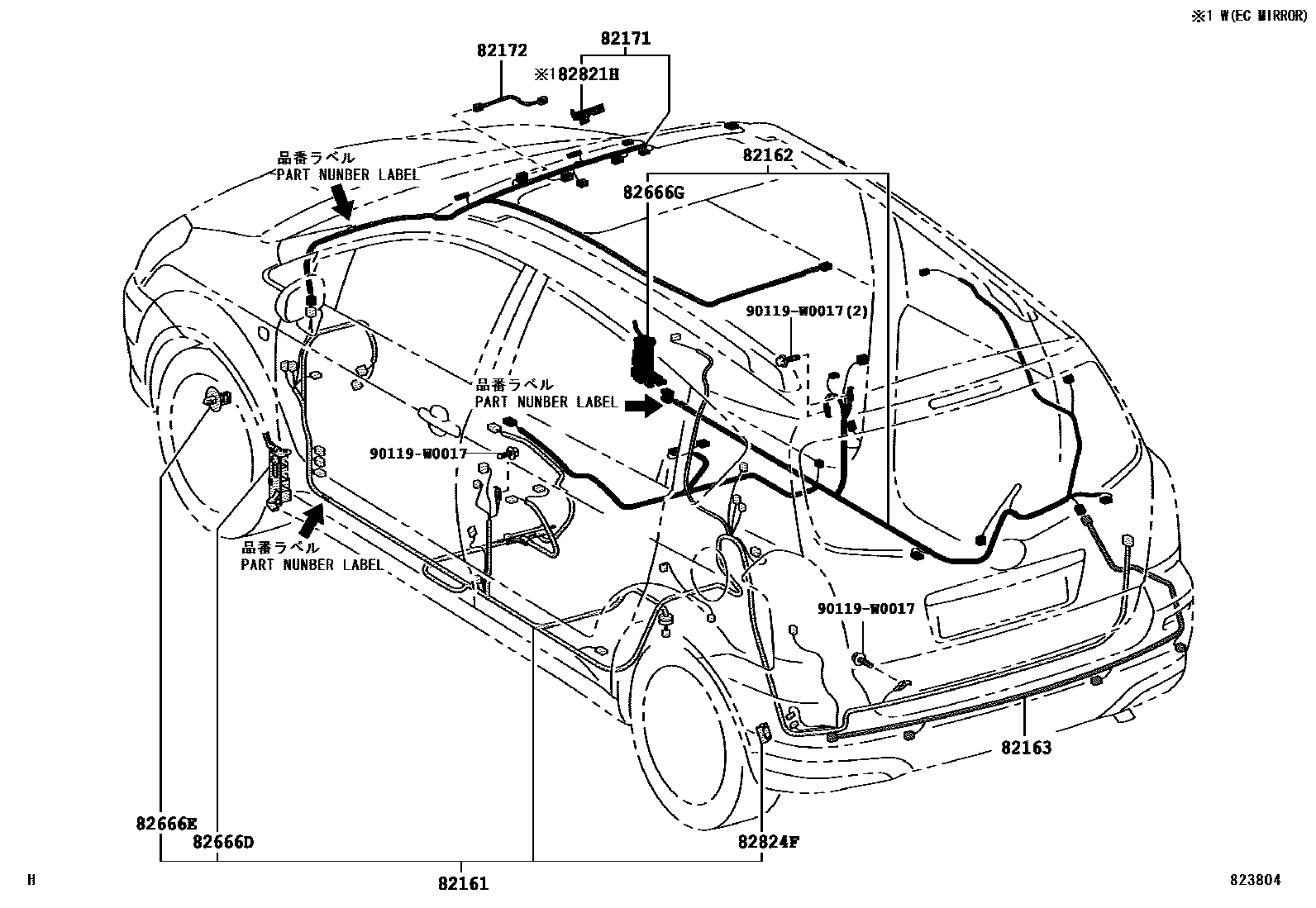

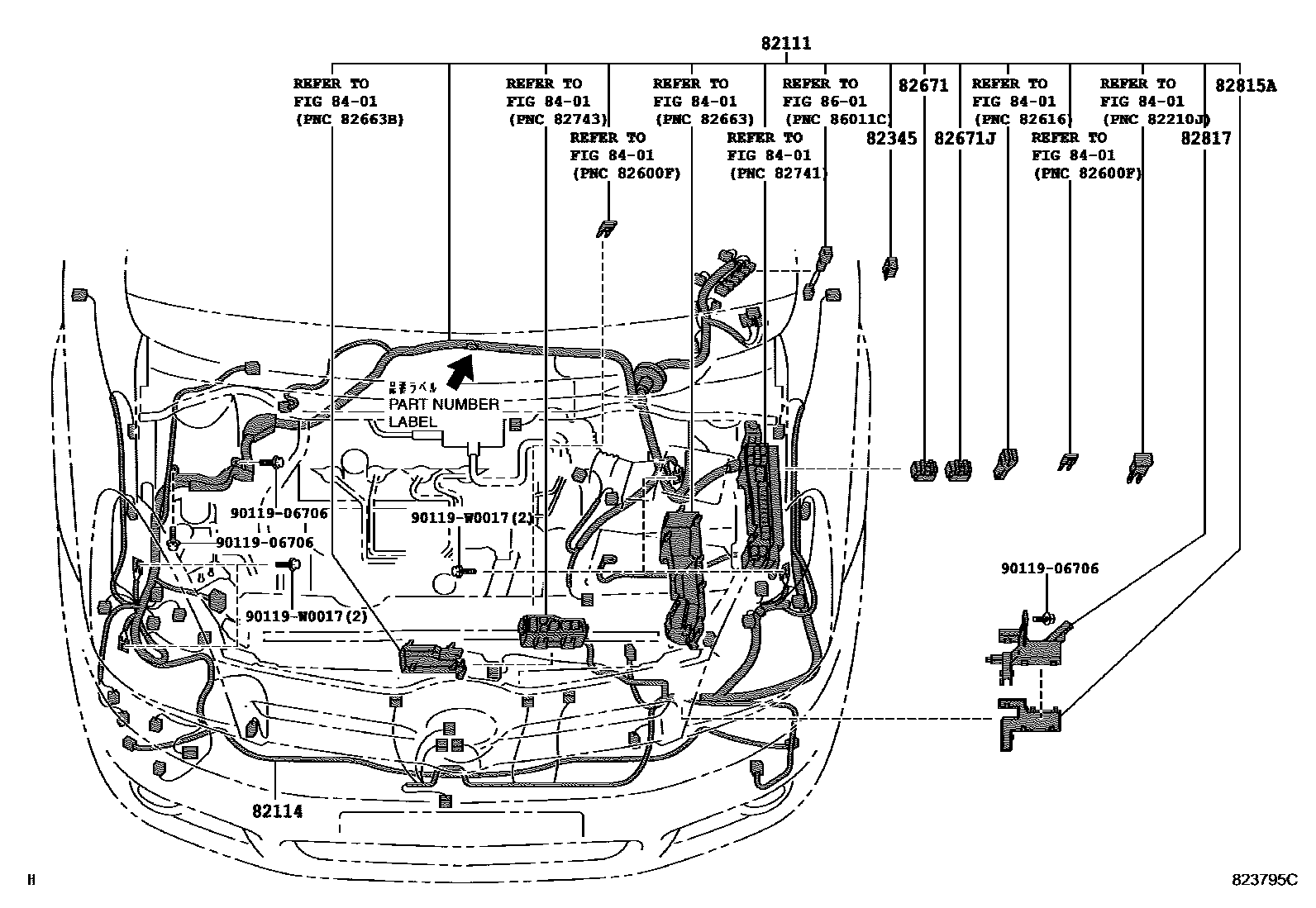

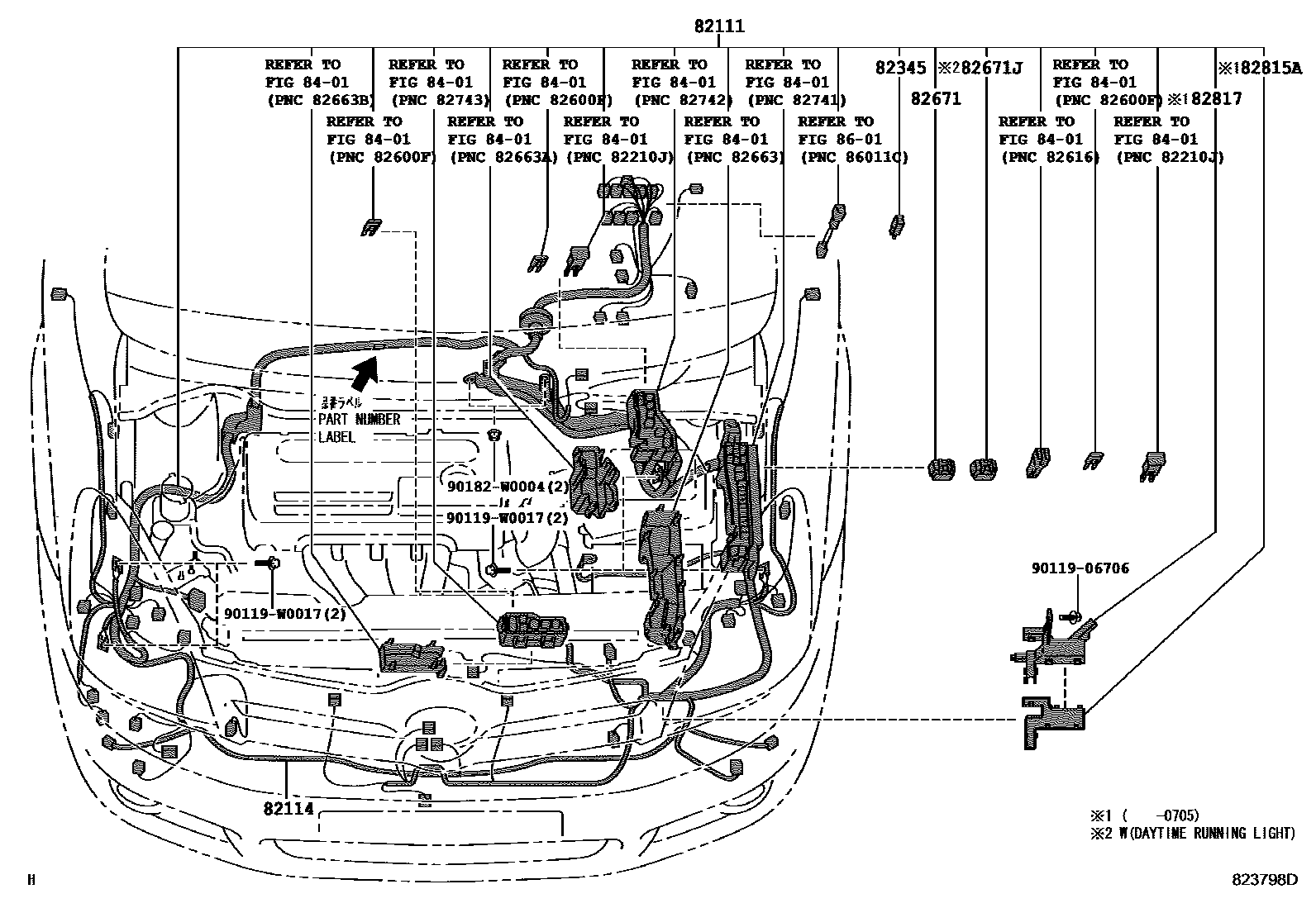

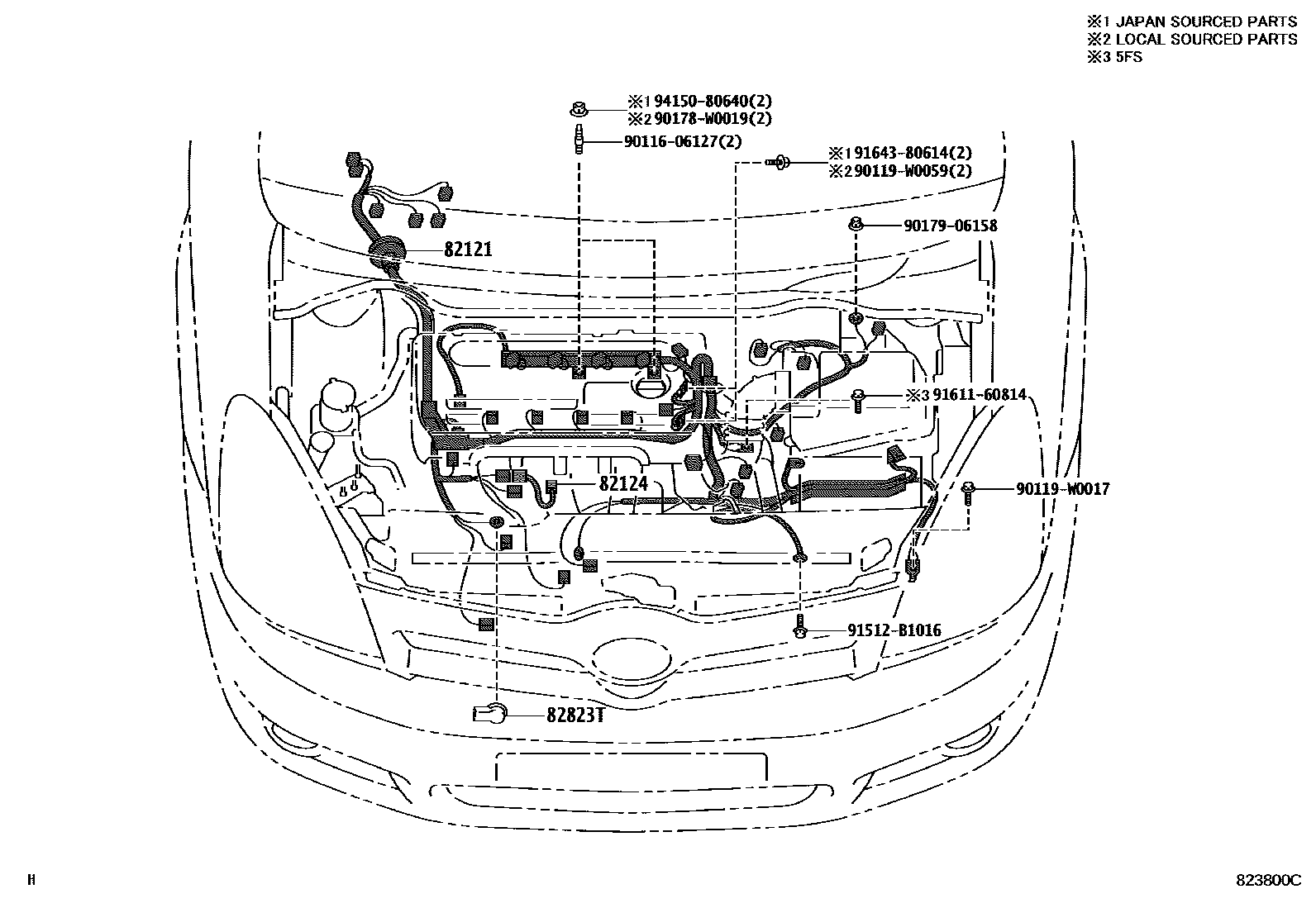

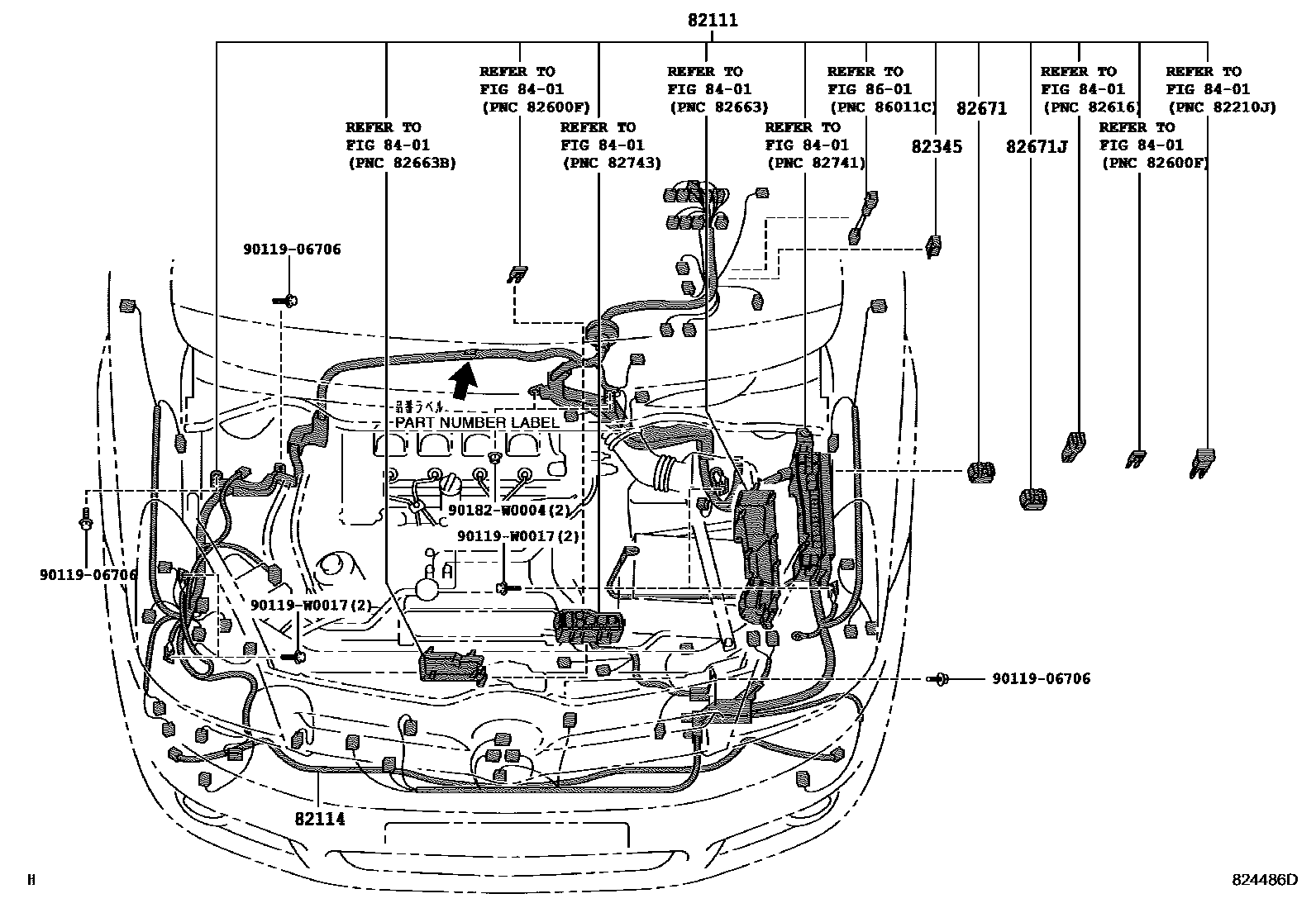

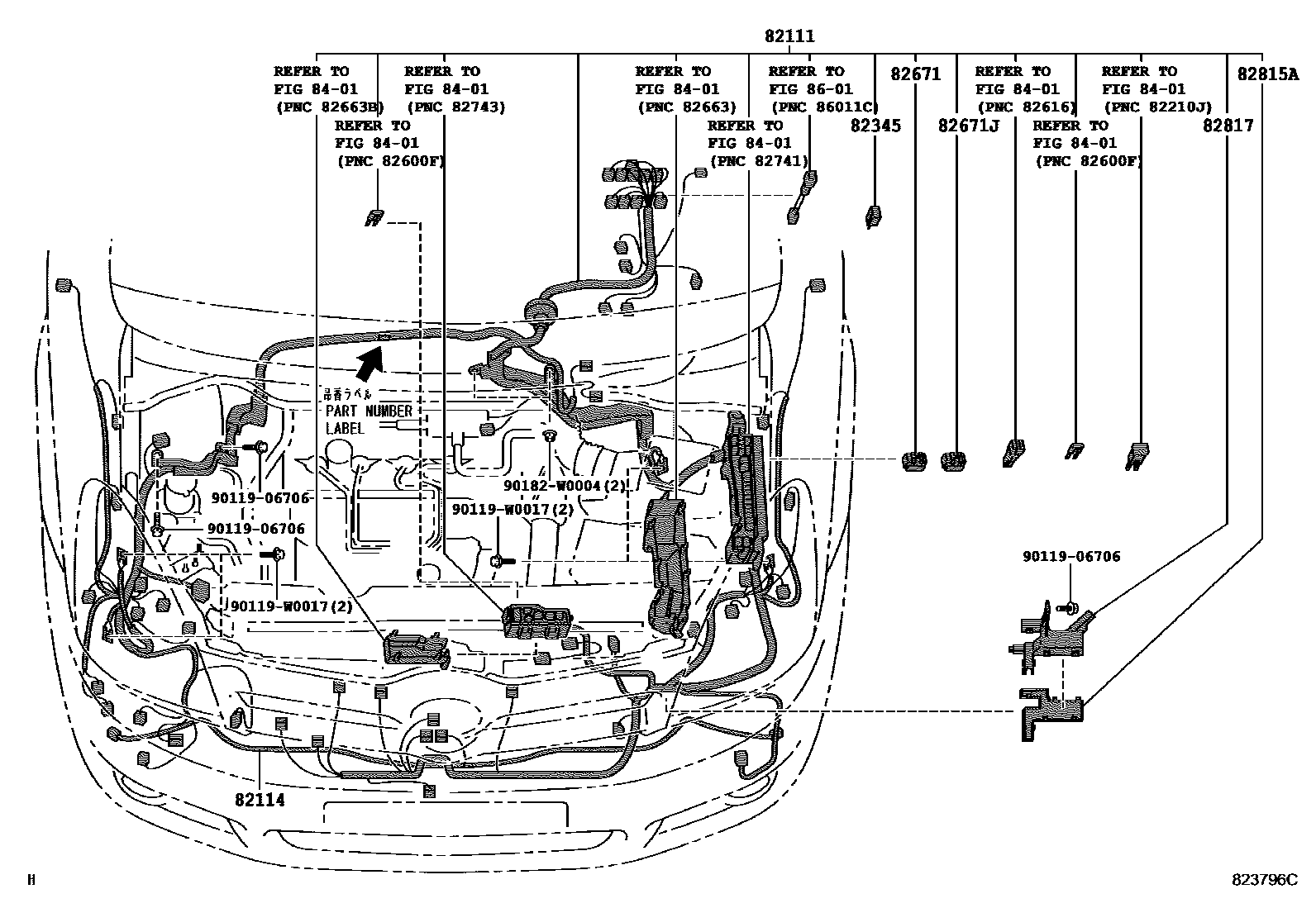

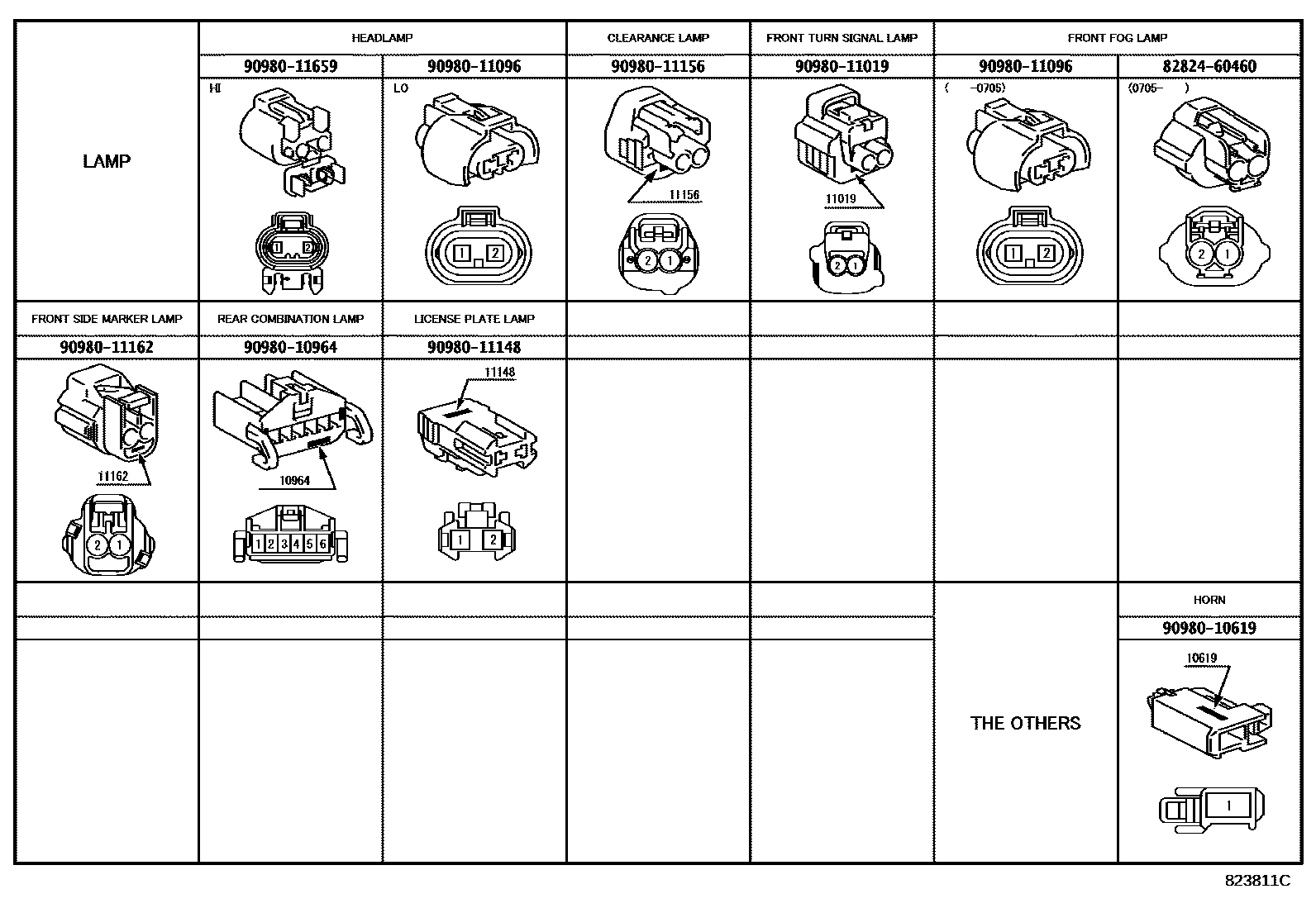

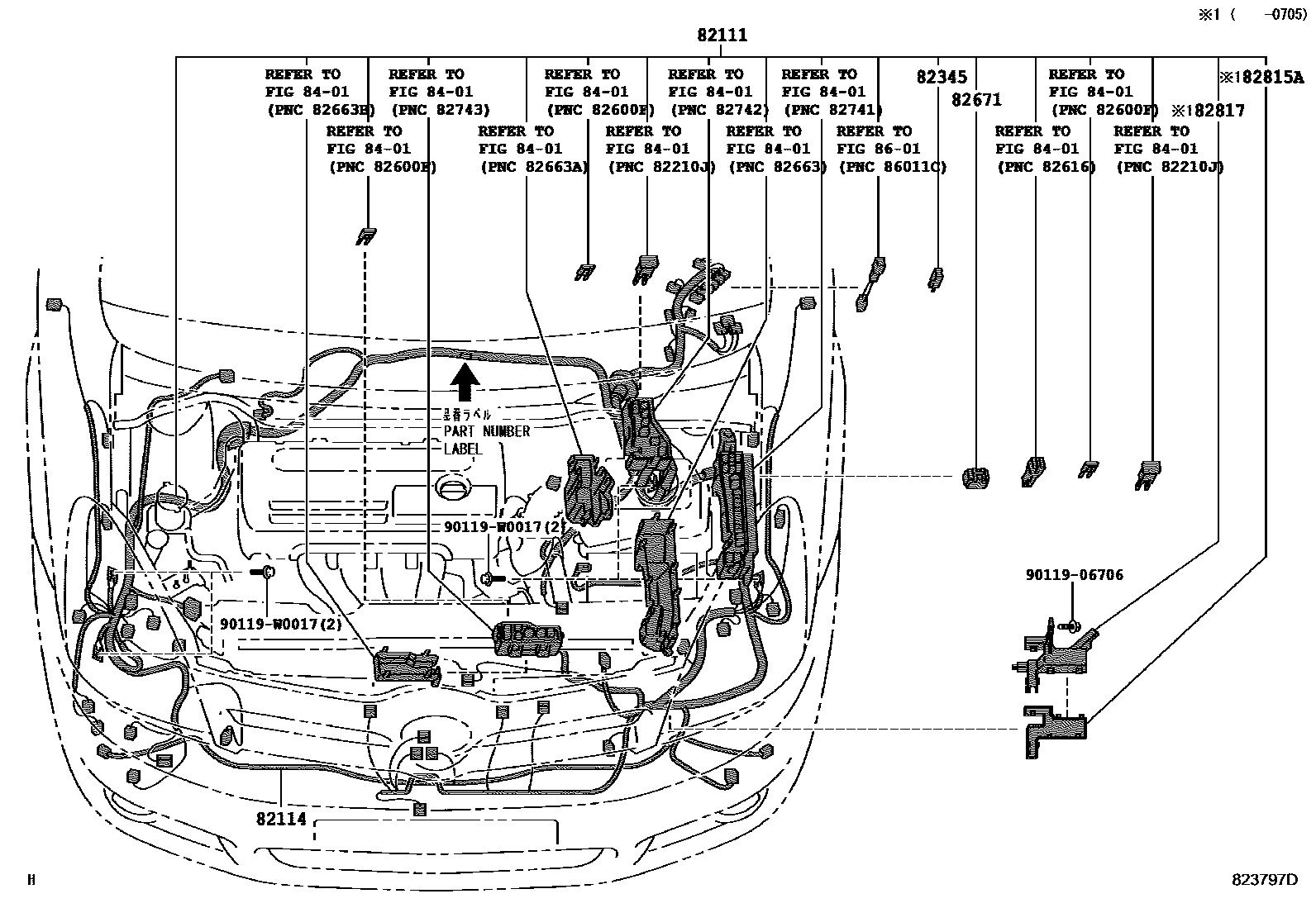

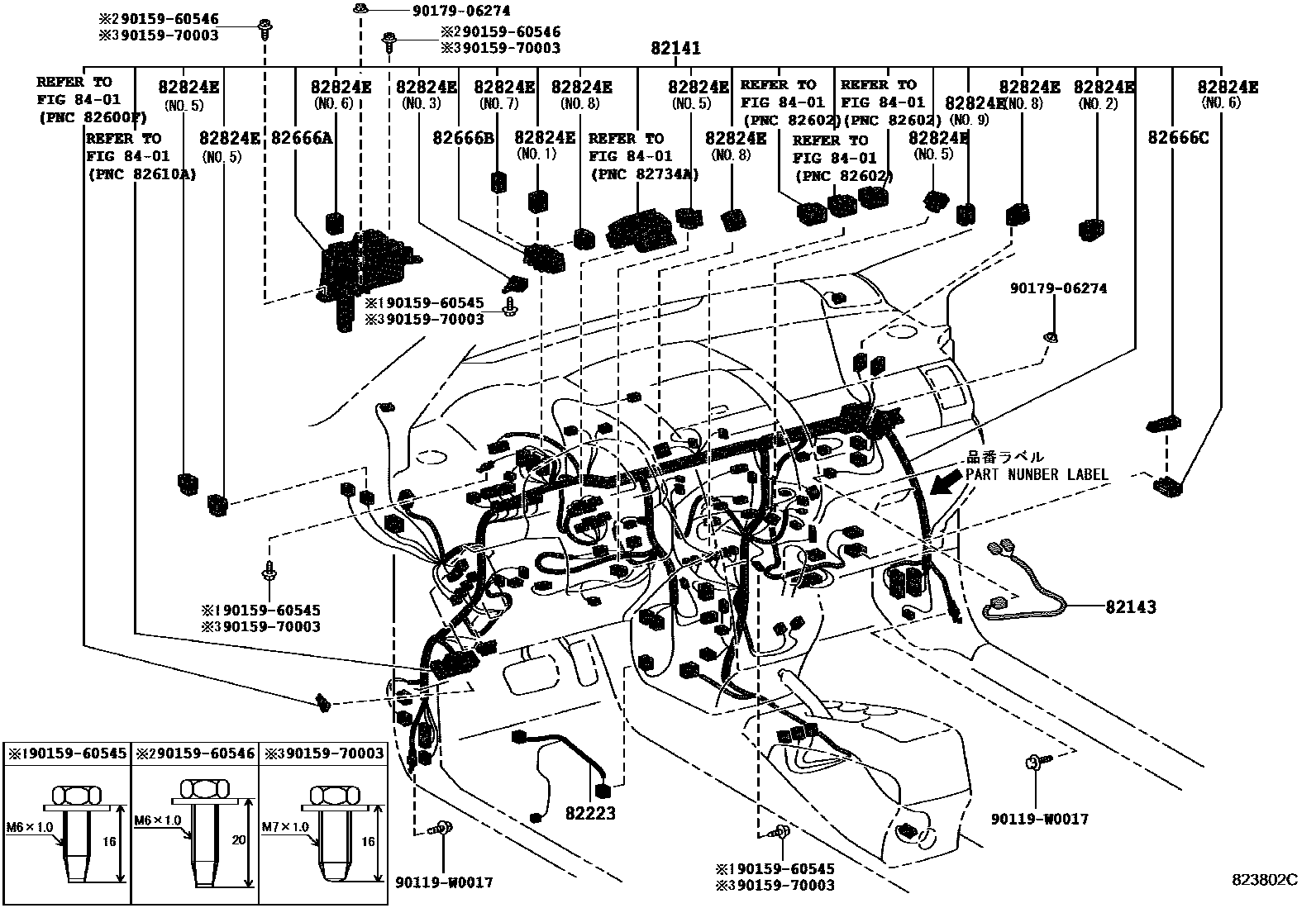

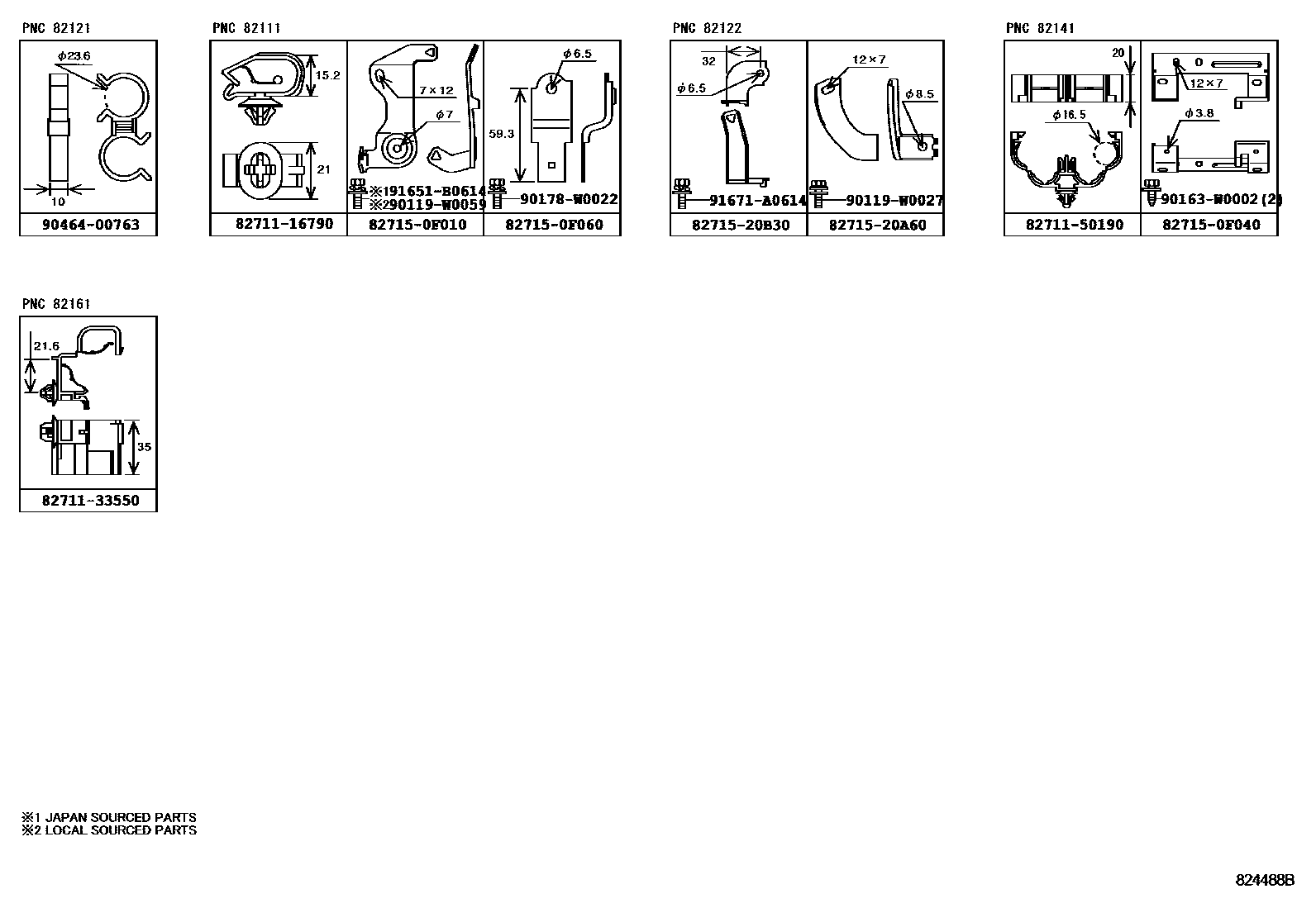

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 17 images and 42 PNC and OE references.
PNC and OE references

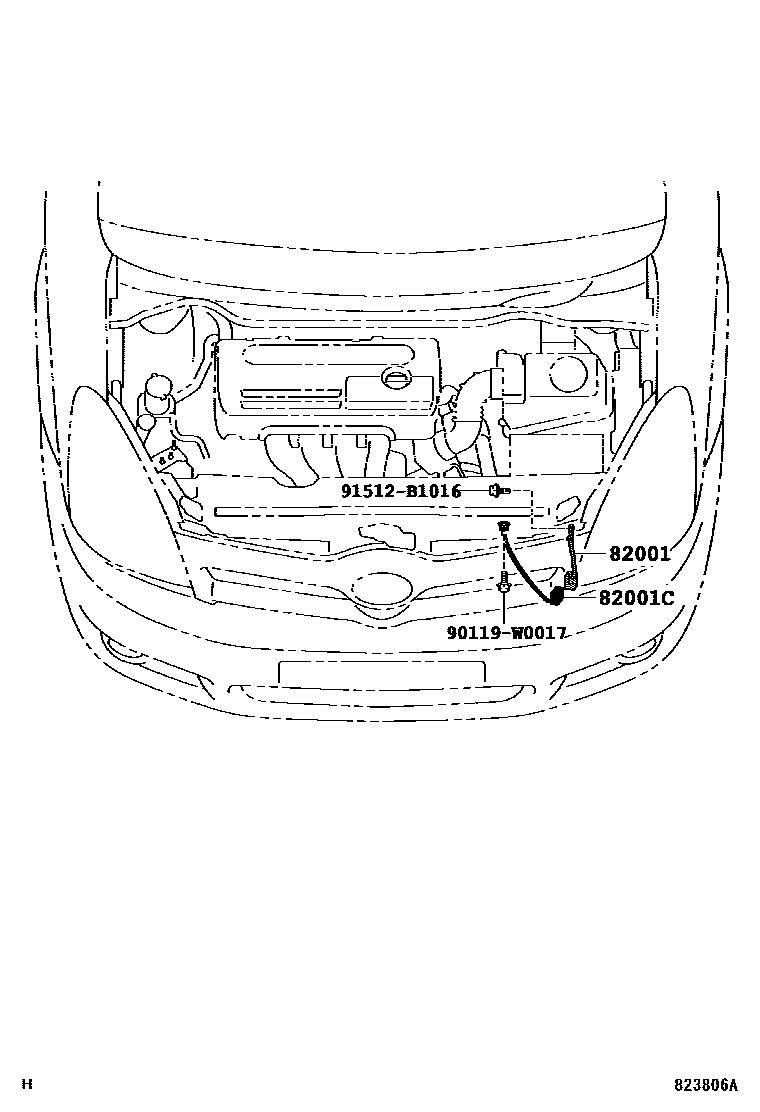

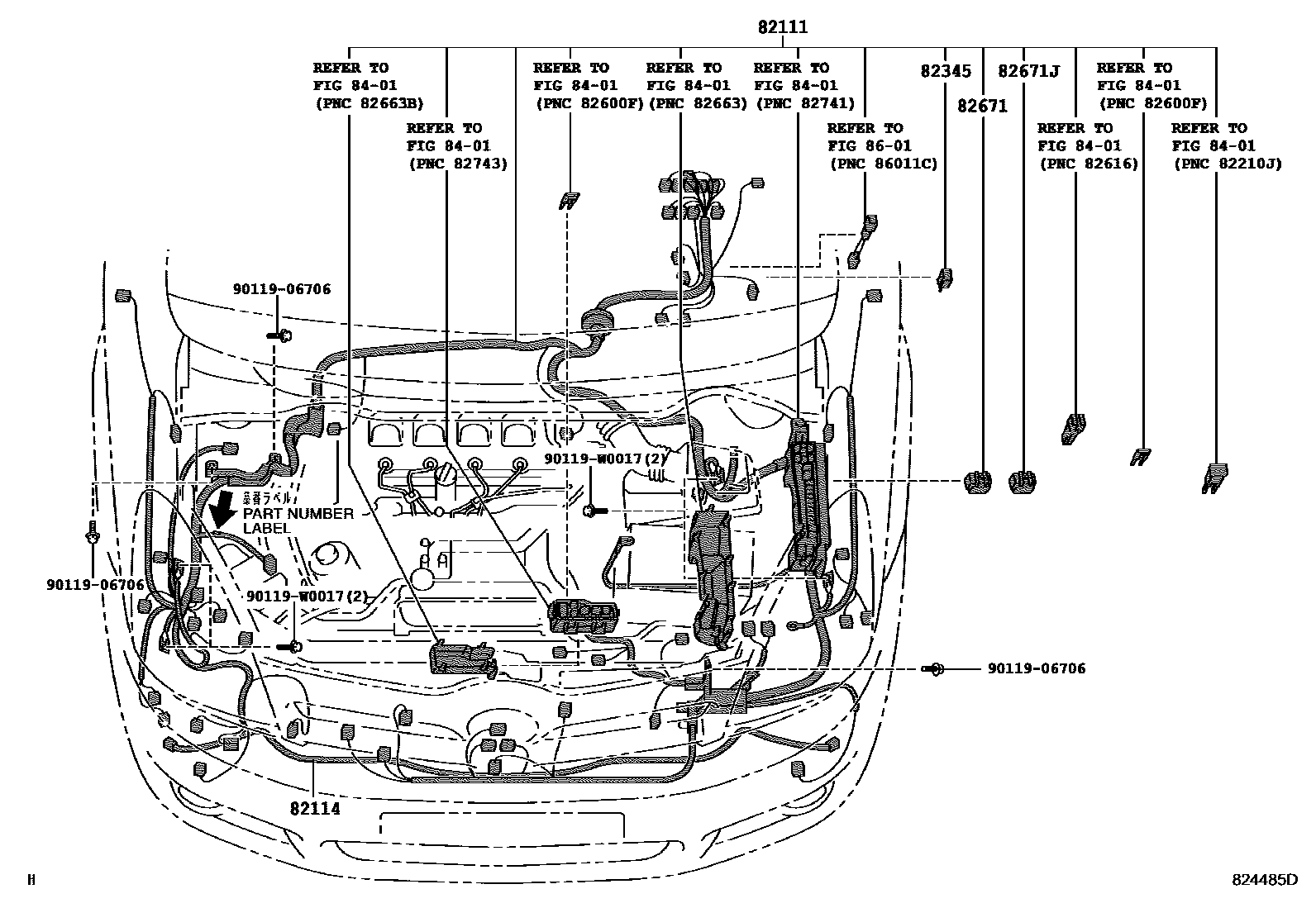

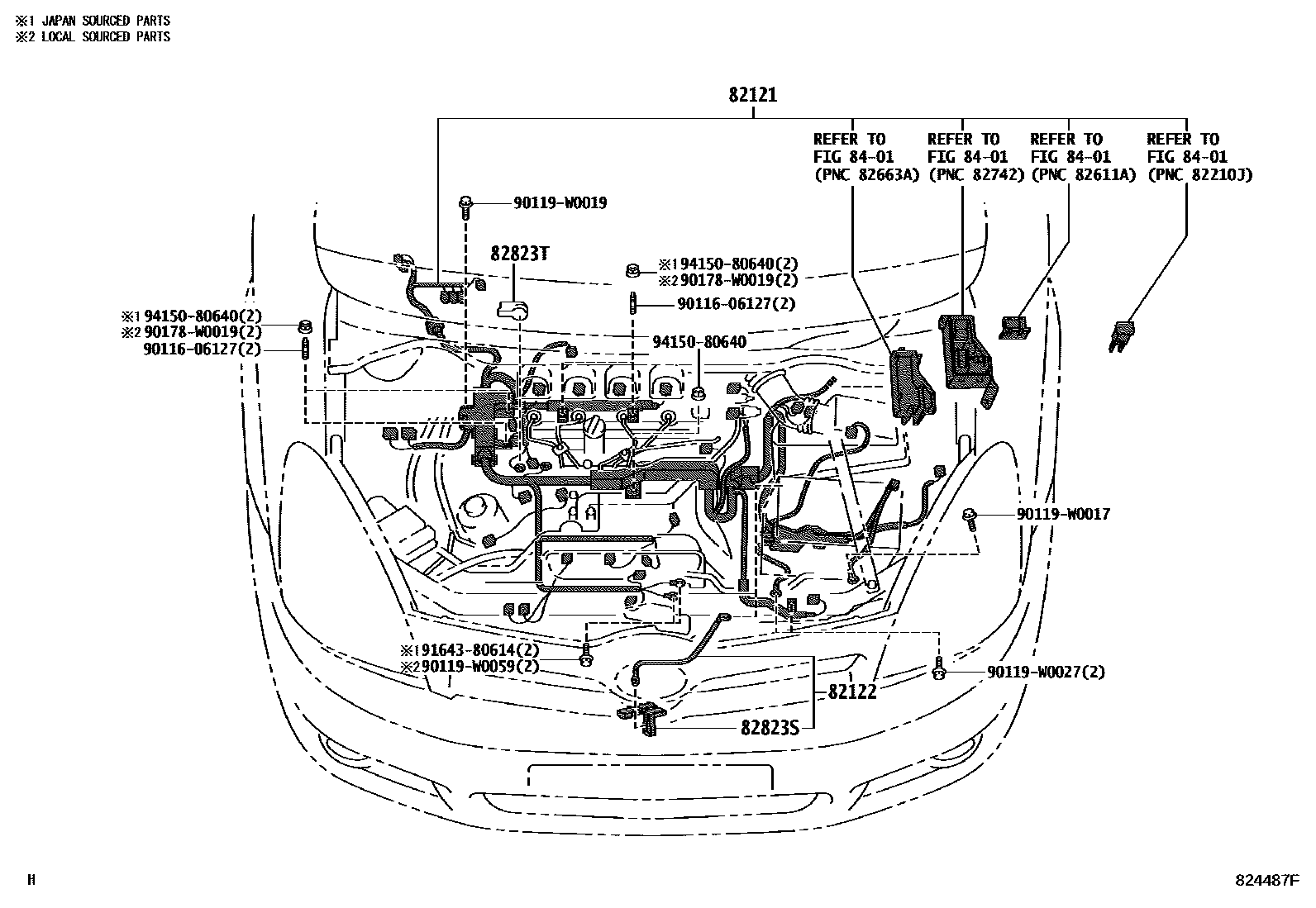

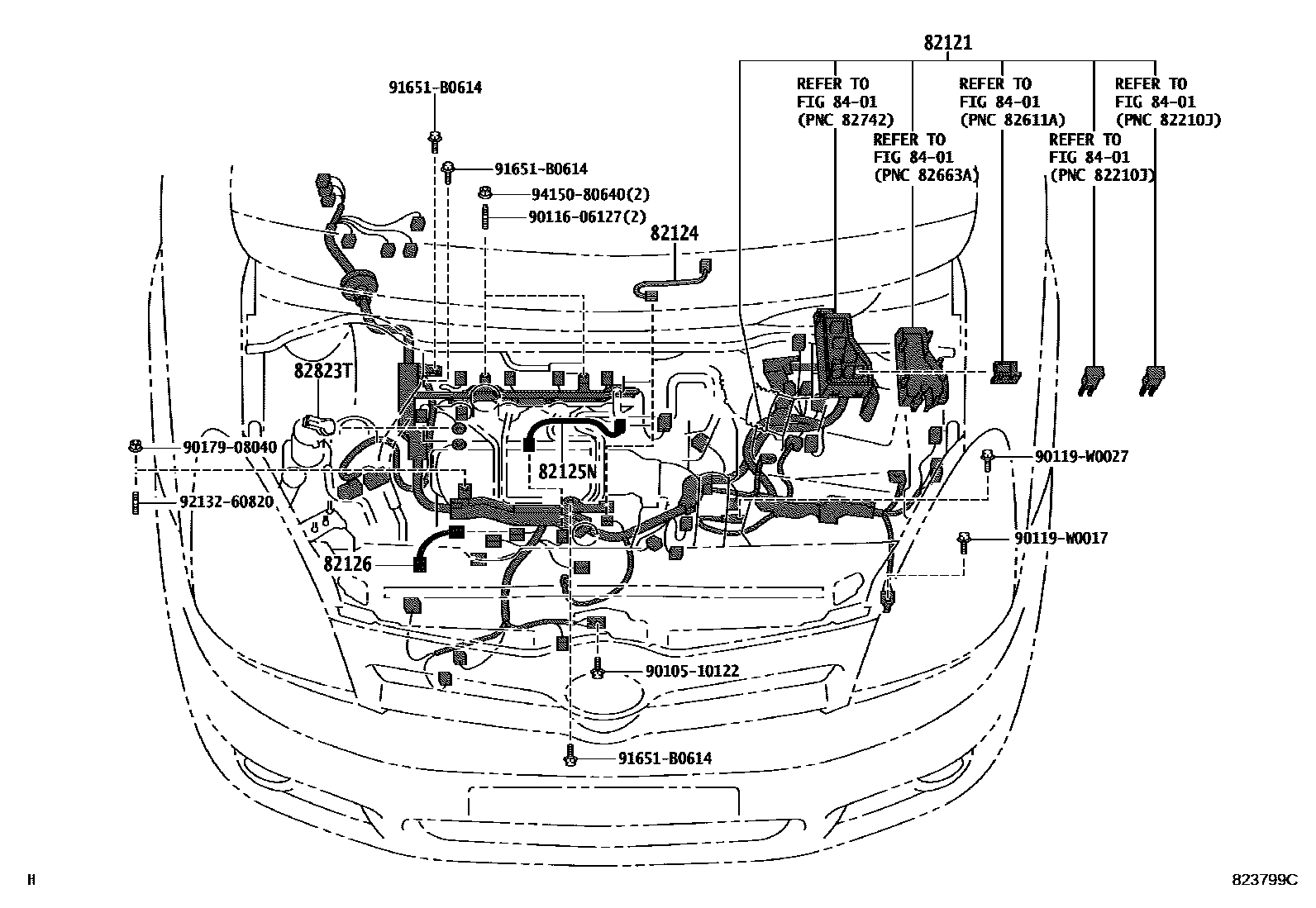

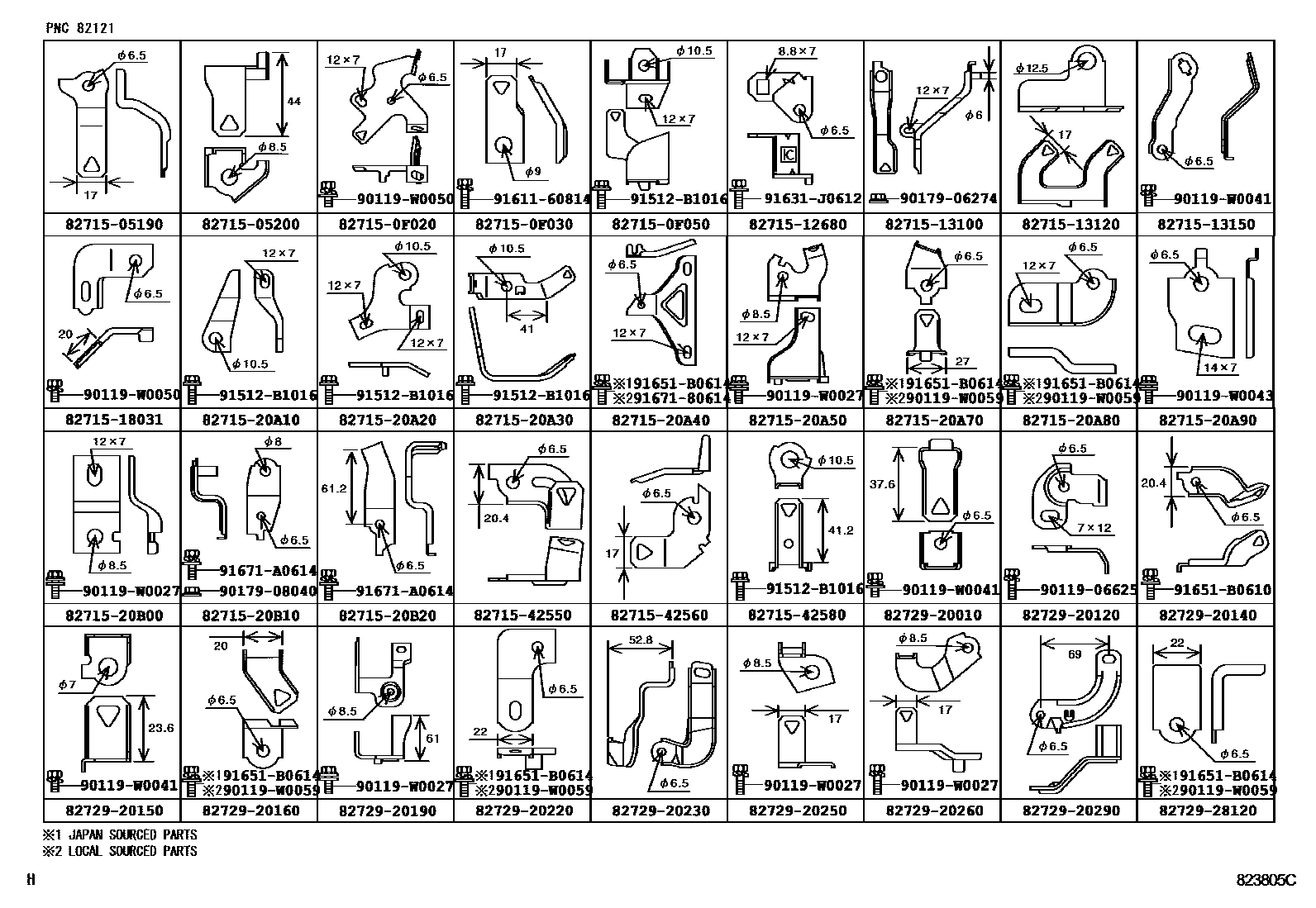

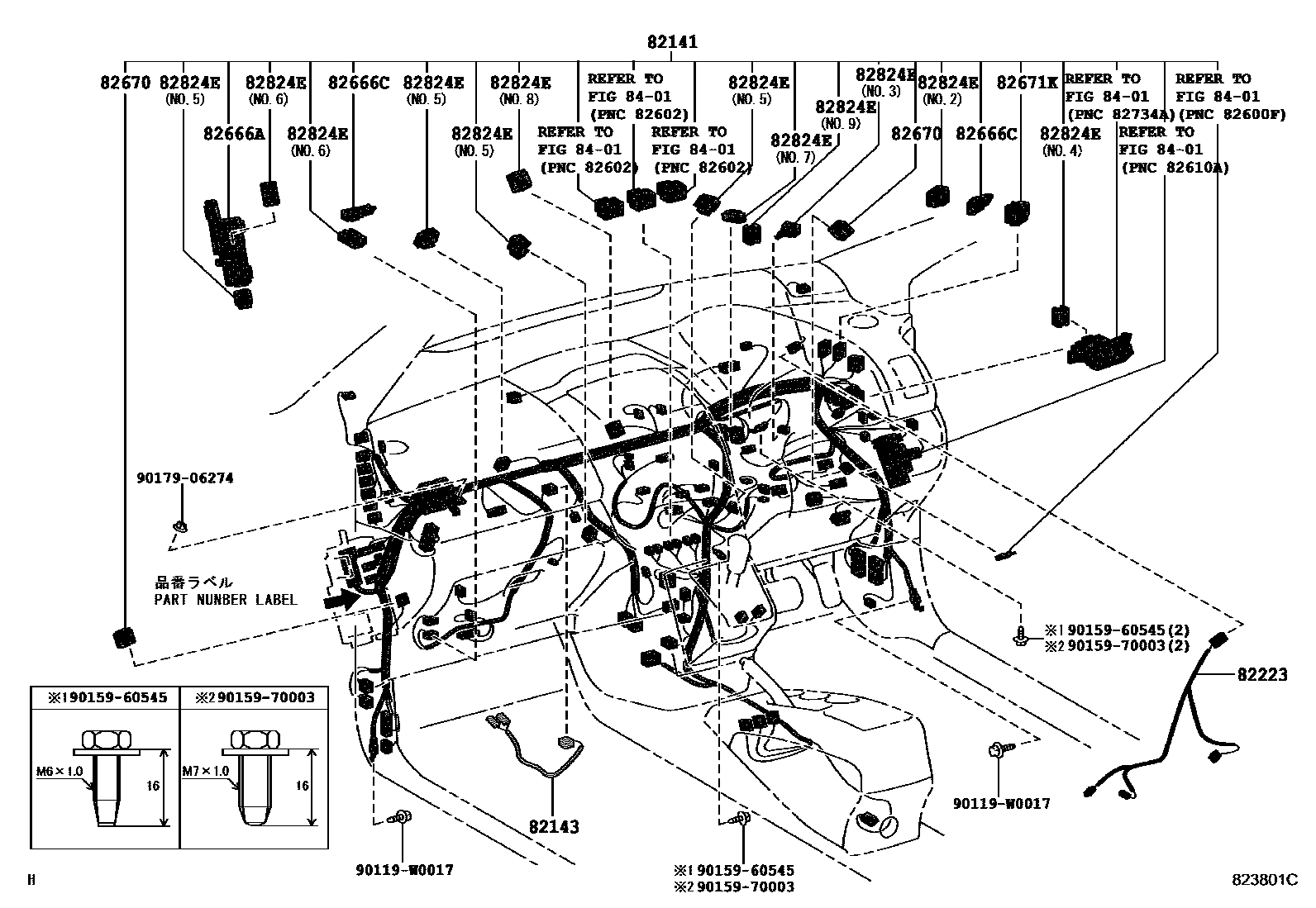

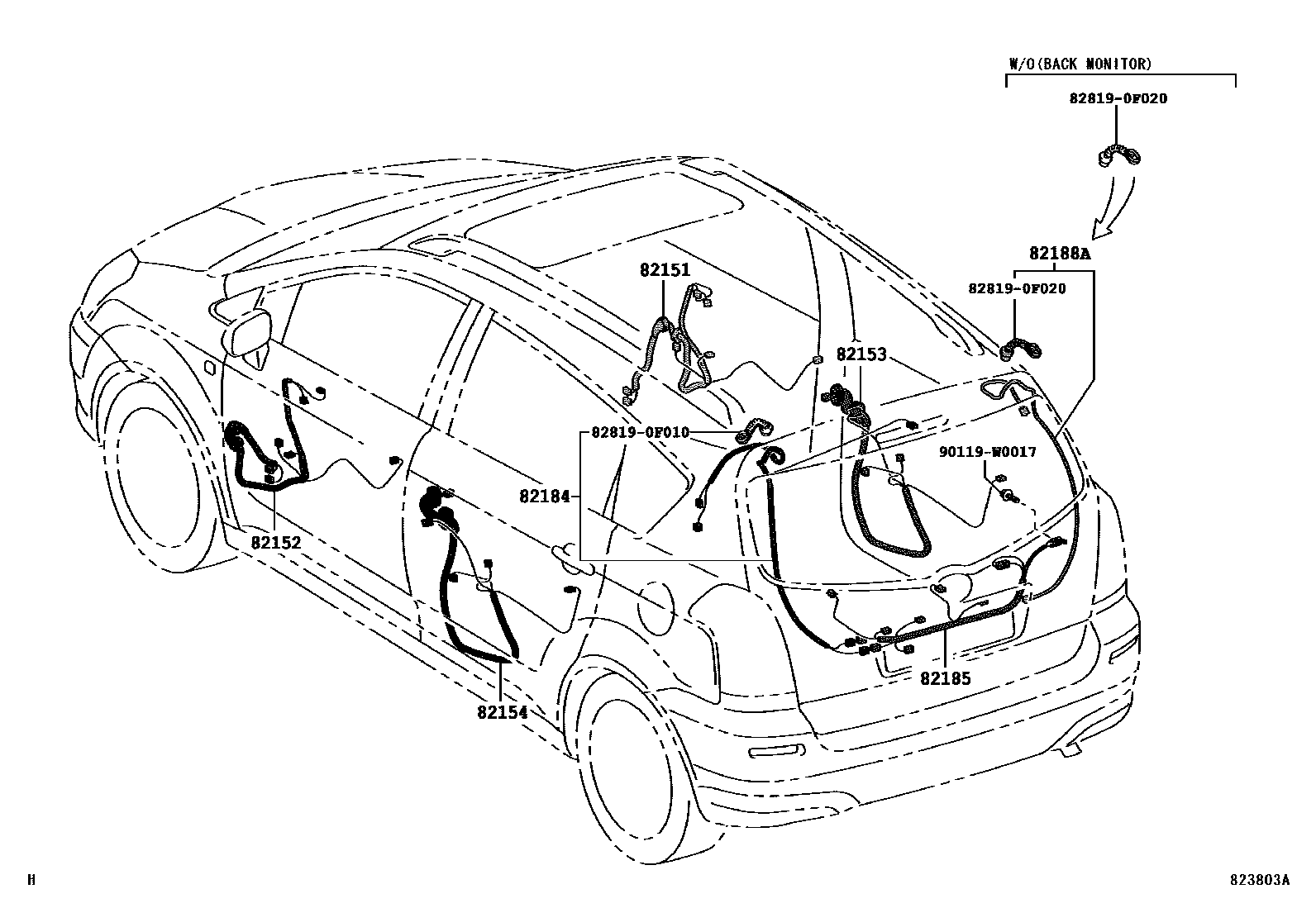

| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90080-82044 |
| 82001C | Connection cable No. 2 | 90080-82045 |
| 82111 | Engine room main wiring harness | 82111-0F010 · 82111-0F011 · 82111-0F020 · 82111-0F021 · 82111-0F030 · 82111-0F031 · 82111-0F040 · 82111-0F041 · 82111-0F050 · 82111-0F051 · 82111-0F060 · 82111-0F061 · 82111-0F070 · 82111-0F071 · 82111-0F080 · 82111-0F081 · 82111-0F090 · 82111-0F091 · 82111-0F100 · 82111-0F101 · 82111-0F110 · 82111-0F111 · 82111-0F120 · 82111-0F121 · 82111-0F130 · 82111-0F131 · 82111-0F140 · 82111-0F141 · 82111-0F150 · 82111-0F151 · 82111-0F160 · 82111-0F170 · 82111-0F180 · 82111-0F190 · 82111-0F200 · 82111-0F210 · 82111-0F220 · 82111-0F221 · 82111-0F230 · 82111-0F231 · 82111-0F240 · 82111-0F241 · 82111-0F250 · 82111-0F251 · 82111-0F260 · 82111-0F261 · 82111-0F270 · 82111-0F271 · 82111-0F280 · 82111-0F281 · 82111-0F290 · 82111-0F291 · 82111-0F300 · 82111-0F301 · 82111-0F310 · 82111-0F311 · 82111-0F320 · 82111-0F321 · 82111-0F330 · 82111-0F331 · 82111-0F340 · 82111-0F350 · 82111-0F360 · 82111-0F370 · 82111-0F380 · 82111-0F390 · 82111-0F400 · 82111-0F410 · 82111-0F420 · 82111-0F430 · 82111-0F440 · 82111-0F450 · 82111-0F460 · 82111-0F470 · 82111-0F480 · 82111-0F490 · 82111-0F500 · 82111-0F510 · 82111-0F520 · 82111-0F530 · 82111-0F540 · 82111-0F550 · 82111-0F560 · 82111-0F570 · 82111-0F580 · 82111-0F590 · 82111-0F600 · 82111-0F610 |
| 82114 | Engine room wiring harness No. 4 | 82114-0F010 · 82114-0F020 |
| 82121 | Engine wiring harness | 82121-0F010 · 82121-0F030 · 82121-0F040 · 82121-0F050 · 82121-0F070 · 82121-0F080 · 82121-0F090 · 82121-0F100 · 82121-0F101 · 82121-0F110 · 82121-0F111 · 82121-0F120 · 82121-0F130 · 82121-0F131 · 82121-0F140 · 82121-0F141 · 82121-0F150 · 82121-0F151 · 82121-0F152 · 82121-0F160 · 82121-0F161 · 82121-0F170 · 82121-0F171 |
| 82122 | Engine No. 2 wiring harness | 82122-0F010 |
| 82124 | Engine No. 4 wiring harness | 82124-02060 · 82124-02090 · 82124-05020 |
| 82125N | Engine No. 5 wiring harness | 82125-20290 |
| 82126 | Engine wiring harness | 82126-05020 |
| 82141 | Dashboard wiring harness | 82141-0F010 · 82141-0F011 · 82141-0F020 · 82141-0F021 · 82141-0F030 · 82141-0F031 · 82141-0F040 · 82141-0F041 · 82141-0F050 · 82141-0F051 · 82141-0F060 · 82141-0F061 · 82141-0F070 · 82141-0F071 · 82141-0F080 · 82141-0F081 · 82141-0F090 · 82141-0F091 · 82141-0F100 · 82141-0F101 · 82141-0F110 · 82141-0F111 · 82141-0F120 · 82141-0F121 · 82141-0F130 · 82141-0F131 · 82141-0F140 · 82141-0F141 · 82141-0F150 · 82141-0F151 · 82141-0F160 · 82141-0F161 · 82141-0F170 · 82141-0F171 · 82141-0F180 · 82141-0F181 · 82141-0F190 · 82141-0F191 · 82141-0F200 · 82141-0F210 · 82141-0F220 · 82141-0F230 · 82141-0F240 · 82141-0F250 · 82141-0F260 · 82141-0F270 · 82141-0F280 · 82141-0F290 · 82141-0F291 · 82141-0F300 · 82141-0F301 · 82141-0F310 · 82141-0F311 · 82141-0F320 · 82141-0F321 · 82141-0F330 · 82141-0F331 · 82141-0F340 · 82141-0F341 · 82141-0F350 · 82141-0F360 · 82141-0F370 · 82141-0F380 · 82141-0F390 · 82141-0F400 · 82141-0F410 · 82141-0F420 · 82141-0F430 · 82141-0F440 · 82141-0F450 · 82141-0F460 · 82141-0F470 · 82141-0F480 · 82141-0F490 · 82141-0F500 · 82141-0F510 · 82141-0F520 · 82141-0F530 · 82141-0F540 · 82141-0F550 · 82141-0F560 · 82141-0F570 · 82141-0F580 · 82141-0F590 · 82141-0F600 · 82141-0F610 · 82141-0F620 · 82141-0F630 · 82141-0F640 · 82141-0F650 · 82141-0F660 · 82141-0F661 · 82141-0F670 · 82141-0F671 · 82141-0F680 · 82141-0F681 · 82141-0F690 · 82141-0F700 · 82141-0F710 · 82141-0F720 · 82141-0F730 · 82141-0F740 · 82141-0F750 · 82141-0F760 · 82141-0F770 · 82141-0F780 · 82141-0F781 · 82141-0F790 · 82141-0F791 · 82141-0F800 · 82141-0F801 · 82141-0F810 · 82141-0F820 · 82141-0F830 · 82141-0F840 · 82141-0F850 · 82141-0F860 · 82141-0F870 · 82141-0F880 · 82141-0F890 · 82141-0FA00 · 82141-0FA10 · 82141-0FA20 · 82141-0FA30 · 82141-0FA40 · 82141-0FA50 · 82141-0FA60 · 82141-0FA80 · 82141-0FA90 · 82141-0FB00 · 82141-0FB10 · 82141-0FB20 · 82141-0FB30 · 82141-0FB40 · 82141-0FB50 · 82141-0FB70 · 82141-0FB90 · 82141-0FC00 · 82141-0FC10 · 82141-0FC20 · 82141-0FC30 · 82141-0FC40 · 82141-0FC50 · 82141-0FC60 · 82141-0FC70 · 82141-0FC90 · 82141-0FD10 · 82141-0FD20 · 82141-0FD30 · 82141-0FD40 · 82141-0FD50 · 82141-0FE10 · 82141-0FE30 · 82141-0FE40 · 82141-0FE50 · 82141-0FE60 · 82141-0FE70 · 82141-0FF20 · 82141-0FF30 · 82141-0FF40 · 82141-0FF50 · 82141-0FF70 · 82141-0FF80 · 82141-0FF90 · 82141-0FG00 · 82141-0FG10 · 82141-0FG30 · 82141-0FG40 · 82141-0FG50 · 82141-0FG90 · 82141-0FJ00 · 82141-0FJ10 · 82141-0FJ50 · 82141-0FJ70 · 82141-0FJ90 · 82141-0FK10 · 82141-0FK30 · 82141-0FK50 · 82141-0FK70 · 82141-0FK90 · 82141-0FL10 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-0F010 |
| 82151 | Right front door wiring harness | 82151-0F010 · 82151-0F020 · 82151-0F030 · 82151-0F040 · 82151-0F050 · 82151-0F060 |
| 82152 | Left front door wiring harness | 82152-0F010 · 82152-0F020 · 82152-0F030 · 82152-0F040 · 82152-0F050 |
| 82153 | Rear door wiring harness No. 1 | 82153-0F010 · 82153-0F020 · 82153-0F030 · 82153-0F040 |
| 82154 | Rear door wiring harness No. 2 | 82154-0F010 · 82154-0F020 · 82154-0F030 · 82154-0F040 |
| 82161 | floor wiring harness | 82161-0F010 · 82161-0F030 · 82161-0F040 · 82161-0F050 · 82161-0F060 · 82161-0F070 · 82161-0F080 · 82161-0F120 · 82161-0F130 · 82161-0F140 · 82161-0F150 · 82161-0F160 · 82161-0F170 · 82161-0F180 |
| 82162 | Floor wiring harness No. 2 | 82162-0F010 · 82162-0F011 · 82162-0F020 · 82162-0F021 · 82162-0F030 · 82162-0F031 · 82162-0F050 · 82162-0F051 · 82162-0F060 · 82162-0F061 · 82162-0F070 · 82162-0F071 · 82162-0F090 · 82162-0F091 · 82162-0F100 · 82162-0F110 · 82162-0F120 · 82162-0F130 · 82162-0F140 · 82162-0F150 · 82162-0F160 |
| 82163 | Floor wiring harness No. 3 | 82163-0F010 · 82163-0F020 |
| 82171 | Roof No. 1 wiring harness | 82171-0F010 · 82171-0F020 · 82171-0F030 · 82171-0F040 · 82171-0F050 · 82171-0F060 · 82171-0F070 · 82171-0F080 · 82171-0F090 |
| 82172 | Roof No. 2 wiring harness | 82172-05010 |
| 82184 | Rear door No. 1 wiring harness | 82184-0F010 |
| 82185 | Rear door wiring harness No. 2 | 82185-0F010 |
| 82188A | Rear door No. 3 wiring harness | 82188-0F010 · 82188-0F020 |
| 82223 | switch harness | 82223-0F010 · 82223-0F020 · 82223-0F030 · 82223-0F040 · 82223-0F050 |
| 82345 | diode | 82345-12030 · 82345-32020 |
| 82666A | Connector holder No. 2 | 82666-0F010 · 82666-0F020 |
| 82666B | No. 3 connector holder | 82666-22140 |
| 82666C | No. 4 connector holder | 82666-20270 |
| 82666D | No. 5 connector holder | 82666-05070 |
| 82666E | No. 6 connector holder | 82666-20280 |
| 82666G | No. 8 connector holder | 82666-05080 |
| 82670 | No. 1 junction box assembly | 82670-2B010 |
| 82671 | junction box | 82671-30360 |
| 82671J | No. 2 junction box | 82671-30370 |
| 82671K | No. 3 junction box | 82671-30370 |
| 82815A | Wiring harness protector cover | 82815-0F010 |
| 82817 | No. 1 wire harness protection device | 82817-0F010 |
| 82821H | Connector cover | 82821-05030 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-20090 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 82824E | Harness connector | 82824-12210 · 82824-20110 · 82824-20130 · 82824-22170 · 82824-30180 · 82824-30220 · 82824-44020 · 82824-44040 · 82824-50110 |
| 82824F | Harness connector | 82824-12210 |
