Toyota COROLLA 浅盘形地板和车身下背板 — Figure 5801

Toyota COROLLA EPC diagram 5801, 浅盘形地板和车身下背板, with 1 images and 32 PNC and OE references.

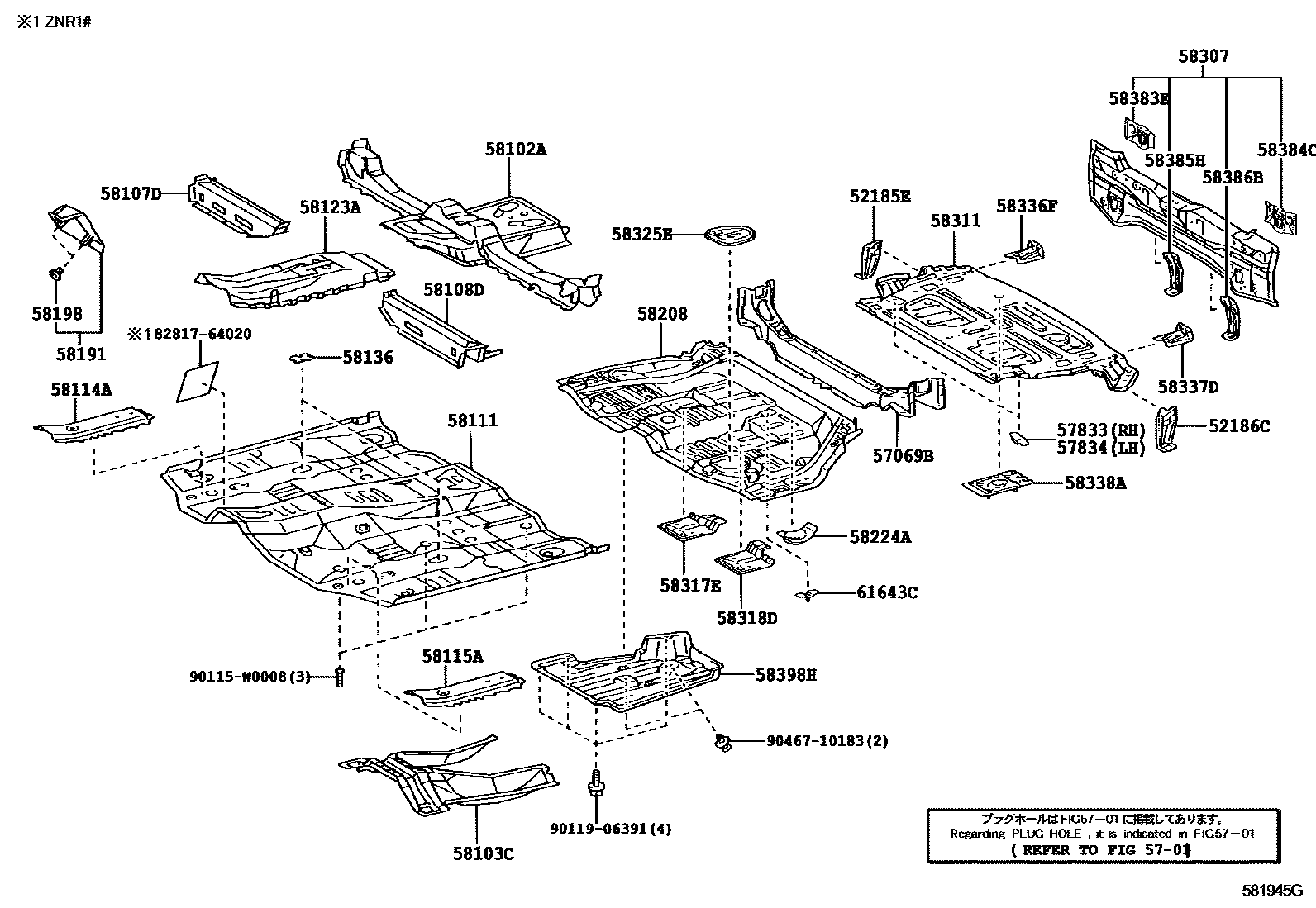

Toyota COROLLA 浅盘形地板和车身下背板 EPC diagram — 581945G
浅盘形地板和车身下背板 — 581945G (200402 – 999999)

PNC and OE references

PNCPart nameOE numbers
52185EInstallation support on the right side of the rear bumper52185-0F010
52186CRear bumper left side mounting support52186-0F010
57069BRear floor middle cross member sub-assembly57069-0F010
57833Rear No. 1 seat support No. 3 front reinforcement57833-0F010
57834Rear No. 1 seat support No. 4 front reinforcement57833-0F010
58102AFront floor reinforcement sub-assembly58102-0F010
58103CFront floor and front reinforcement sub-assembly58103-0F010
58107DFront cross member to front panel right reinforcement sub-assembly58107-0F010
58108DLeft front cross member to front panel reinforcement sub-assembly58108-0F010
58111front floor pan58111-0F902 · 58111-0F905
58114Afront floor reinforcement58114-0F010
58115Afront floor reinforcement58115-0F010
58123Ashift lever bracket58013-0F010
58136Front floor hole cover58136-02020
58191Front floor footrest58191-0F010 · 58192-0F010
58198Footrest clip58198-05010
58208central floor base58211-0F010
58224AFloor left panel reinforcement58224-68010
58307Body lower back panel sub-assembly58307-0F010
58311rear floor pan58311-0F902 · 58311-0F904
58317ERear seat No. 2 fixed parts58317-0F010
58318DRear seat No. 3 fixed parts58318-0F010
58325ERear floor access hole cover58325-0F010
58336FRear floor bottom panel right reinforcement58336-20050
58337DRear floor bottom left reinforcement58337-20010
58338ARear floor floor reinforcement No. 258338-0F010
58383ERight body lower back panel reinforcement No. 258383-0F010
58384CNo. 2 reinforcement of left body lower back panel58384-0F010
58385HRear bumper cover No. 1 bracket58385-0F010
58386BRear bumper cover bracket No. 258386-0F010
58398HNo. 1 floor under cover58398-0F010
61643CNo. 1 side wheel housing lining61643-24010
