Toyota COROLLA Front Spring & Shock Absorber — Figure 4803

Toyota COROLLA EPC diagram 4803, Front Spring & Shock Absorber, with 1 images and 27 PNC and OE references.

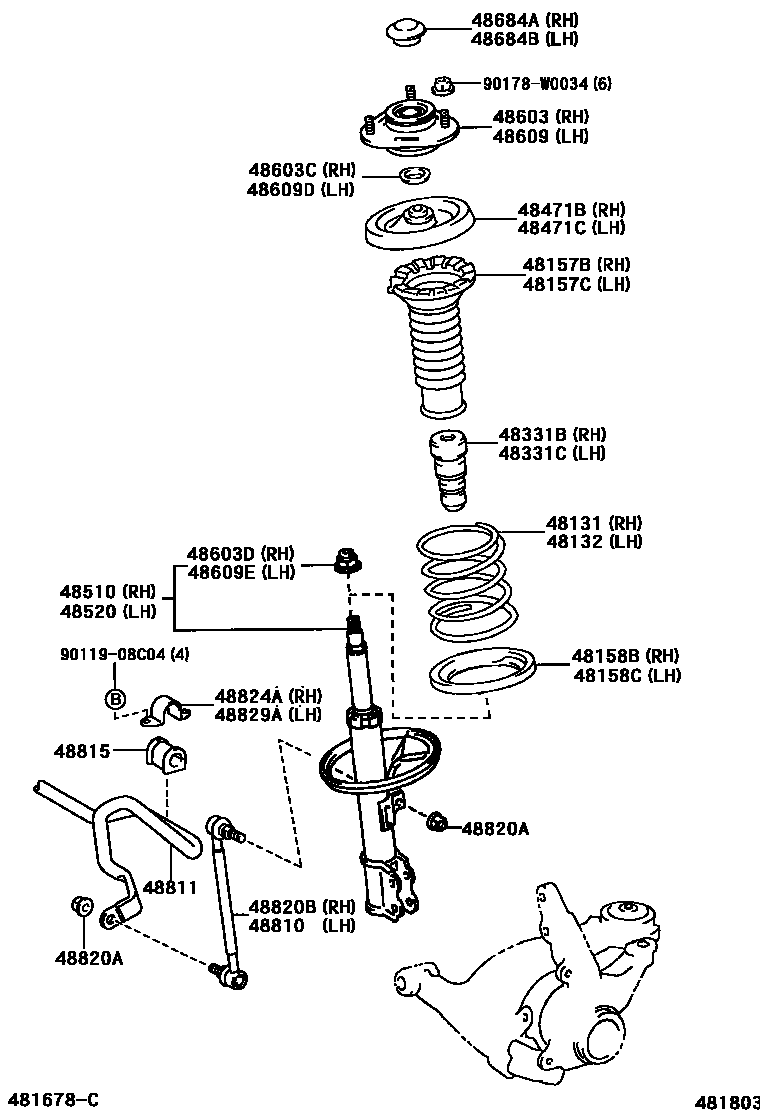

Toyota COROLLA Front Spring & Shock Absorber EPC diagram — 481803
Front Spring & Shock Absorber — 481803 (200402 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-0F010 · 48131-0F020
48132Left front coil spring48131-0F010 · 48131-0F020
48157BFront coil spring upper right vibration isolation pad48157-02060
48157CFront coil spring upper left vibration isolation pad48157-02060
48158BFront coil spring lower right vibration isolation pad48158-02050
48158CFront coil spring lower left vibration isolation pad48158-02050
48331BRight front spring buffer block48331-0F010
48331CLeft front spring buffer block48331-0F010
48471BFront coil spring upper right seat48044-02040
48471CFront coil spring upper left seat48044-02040
48510Right front shock absorber assembly48510-09A31 · 48510-09A41
48520Left front shock absorber assembly48520-09821 · 48520-09831
48603Right front suspension bearing sub-assembly48609-05040 · 48609-0F010
48603CDust seal (for right front suspension mount)90303-22002
48603DNut (for front mount to right front shock absorber)90179-14015
48609Left front suspension bearing sub-assembly48609-05040 · 48609-0F010
48609DDust seal (for left front suspension mount)90303-22002
48609ENut (for front mount to left front shock absorber)90179-14015
48684ARight front suspension support dust cover48684-05020
48684BLeft front suspension support dust cover48684-05020
48810Left front stabilizer bar link assembly48820-47010
48811front stabilizer bar48811-0F010
48815Front stabilizer bar bushing No. 148815-0F010
48820ANut (for front stabilizer bar link)90179-12151
48820BRight front stabilizer bar link assembly48820-47010
48824ARight front stabilizer bar bracket No. 148824-05020
48829ALeft front stabilizer bar bracket No. 148824-05020
