Toyota COROLLA Engine Oil Cooler — Figure 1503

Toyota COROLLA EPC diagram 1503, Engine Oil Cooler, with 3 images and 14 PNC and OE references.

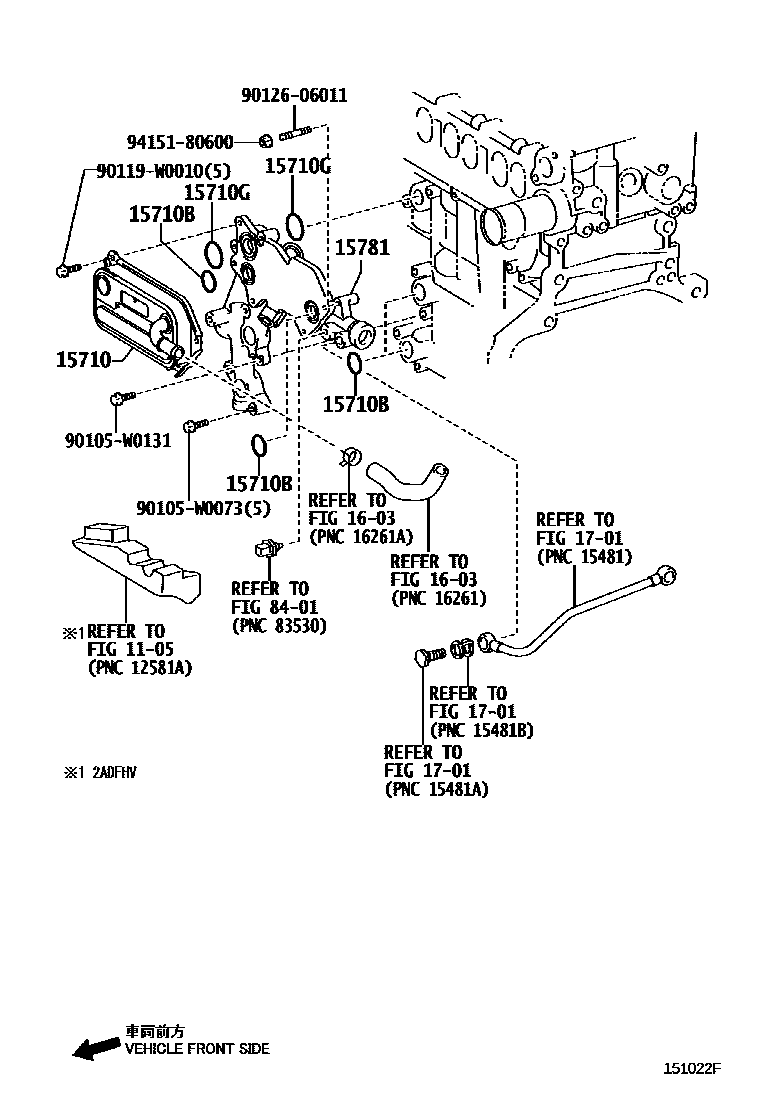

Toyota COROLLA Engine Oil Cooler EPC diagram — 151022F
Engine Oil Cooler — 151022F (200508 – 200811)

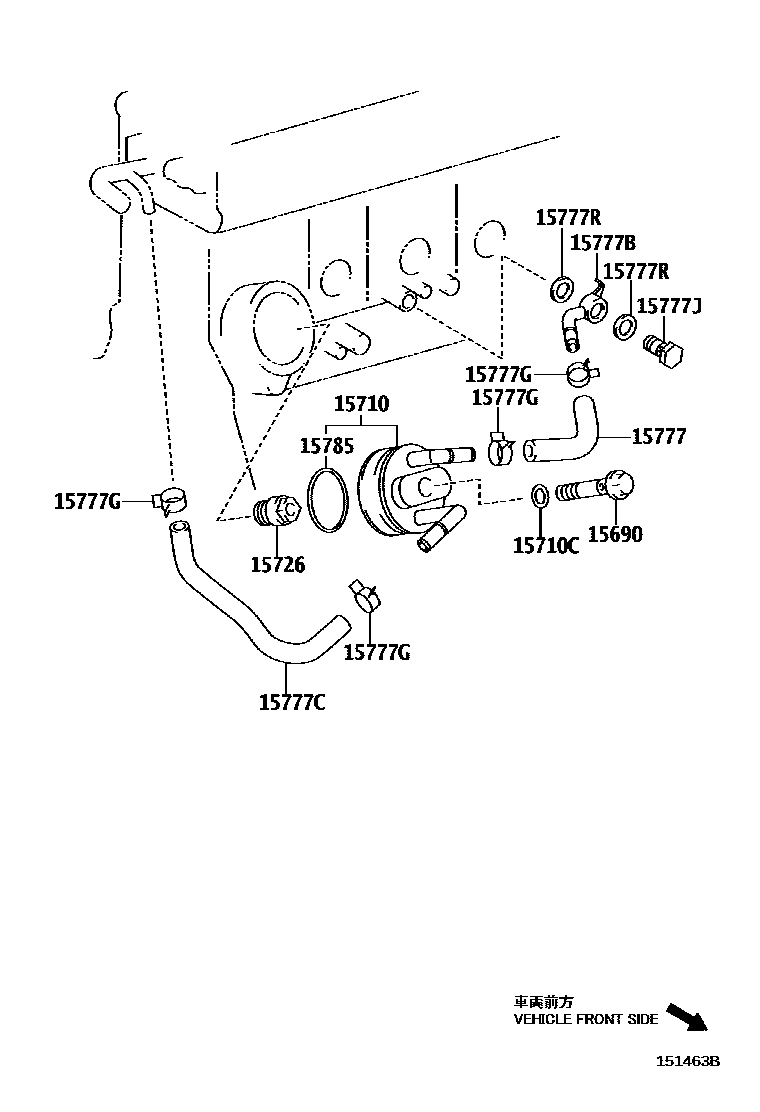

Toyota COROLLA Engine Oil Cooler EPC diagram — 151463B
Engine Oil Cooler — 151463B (200402 – 999999)

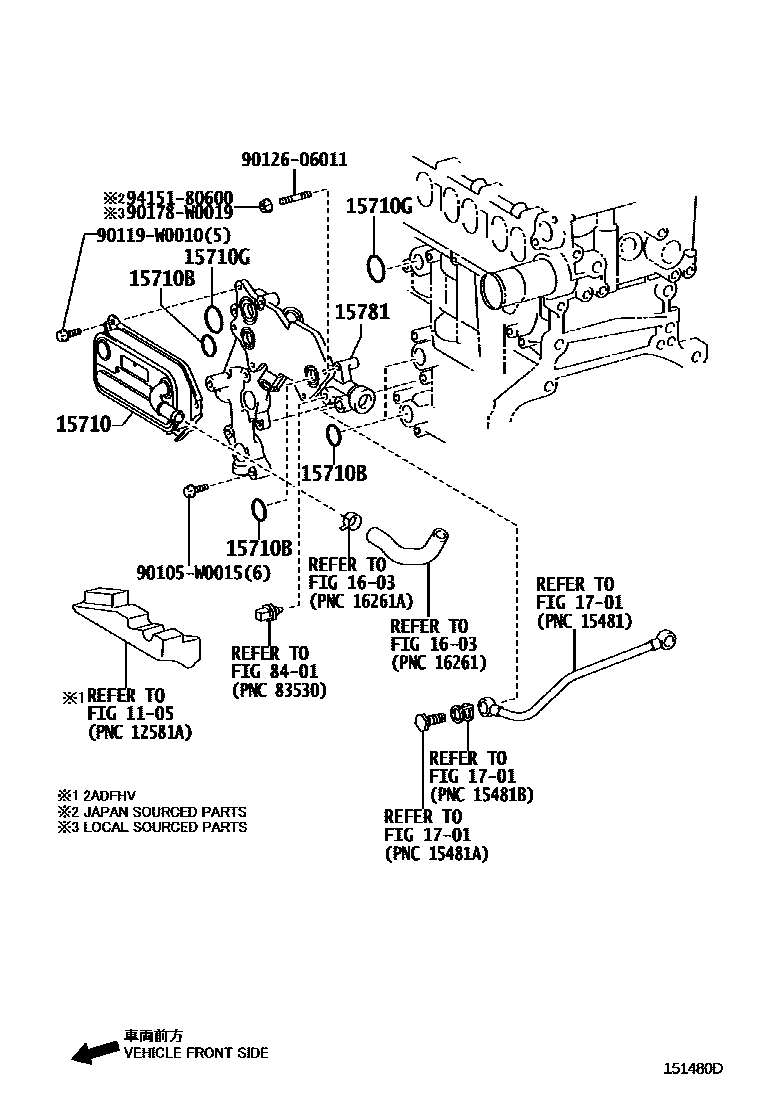

Toyota COROLLA Engine Oil Cooler EPC diagram — 151480D
Engine Oil Cooler — 151480D (200811 – 999999)

PNC and OE references

PNCPart nameOE numbers
15690Oil cooler pressure reducing valve assembly90401-19009
15710Oil cooler assembly15710-0R010 · 15710-27030
15710BO-ring (for oil cooler)90301-24018
15710CGasket (for oil cooler)90301-24017
15710GNo. 2 O-ring90301-29013
15726Oil cooler joint bolt connector15726-27010
15777oil cooler hose15777-0G010 · 15777-27020
15777Boil cooler pipe15768-27020
15777Coil cooler hose15778-0G010 · 15778-27040
15777GHose clips or clips96134-41900
15777JConnector bolt (for oil cooler pipe)90401-20004
15777RGasket (for oil cooler pipe joint bolts)90430-20014
15781No. 1 oil cooler bracket15781-26010 · 15781-26011 · 15781-26030
15785oil cooler gasket15785-27010
