Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 2 images and 8 PNC and OE references.

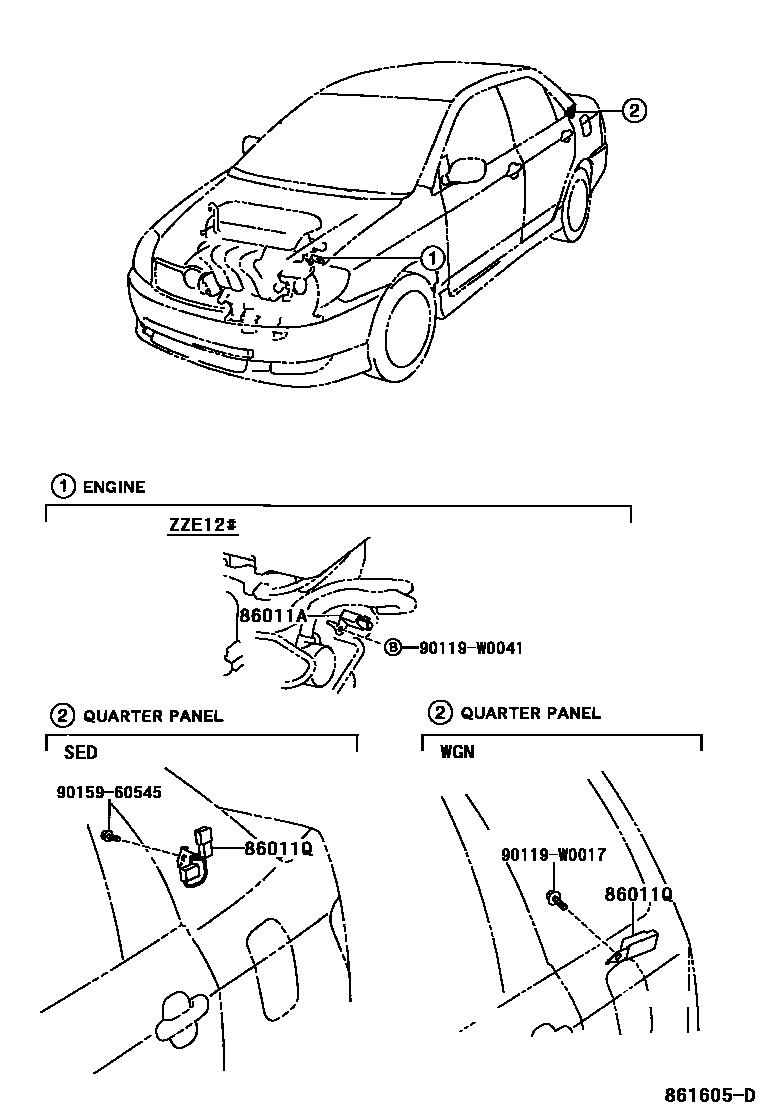

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 861605D
收音机、放大器和冷凝器 — 861605D (200201 – 999999)

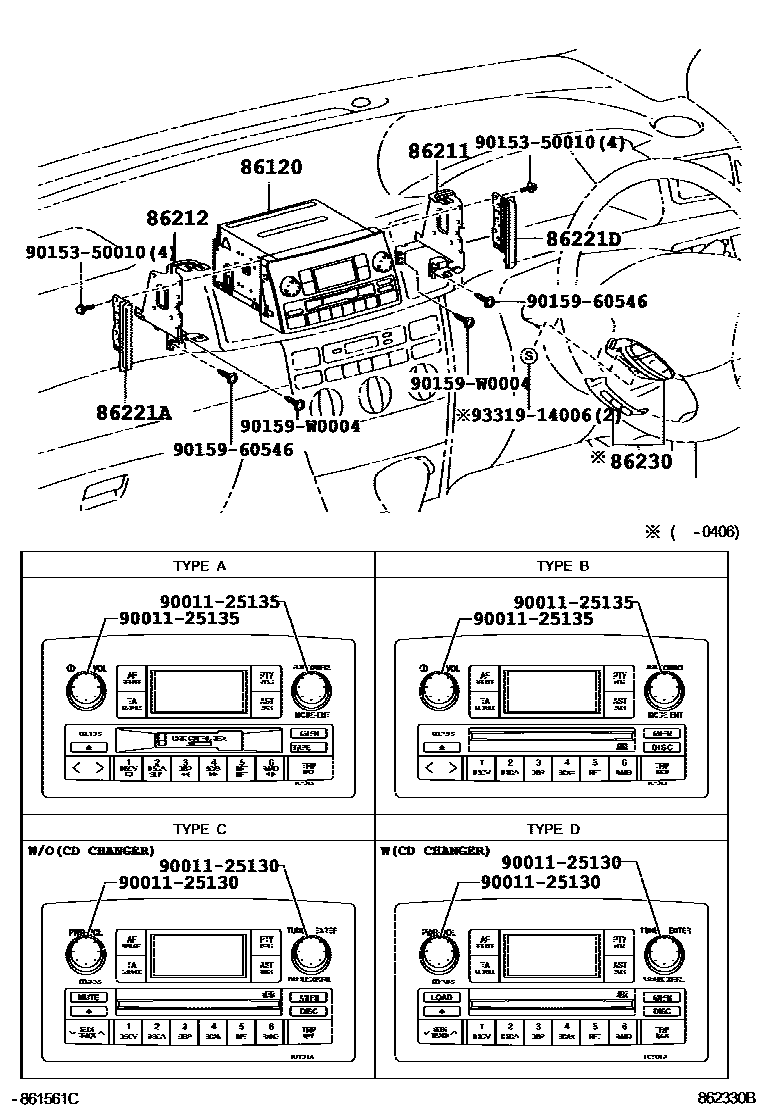

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 862330B
收音机、放大器和冷凝器 — 862330B (200201 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Aradio settings phase modulator90980-04165
86011Qradio settings phase modulator90980-04148 · 90980-04162
86120Radio assembly86120-02250 · 86120-02260 · 86120-02380 · 86120-02390
86211No. 1 radio bracket86211-02100
86212No. 2 radio bracket86212-02100
86221Aradio panel86221-52050
86221Dradio panel86221-52060
86230Stereo component controller assembly86230-13010
