Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 15 images and 42 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

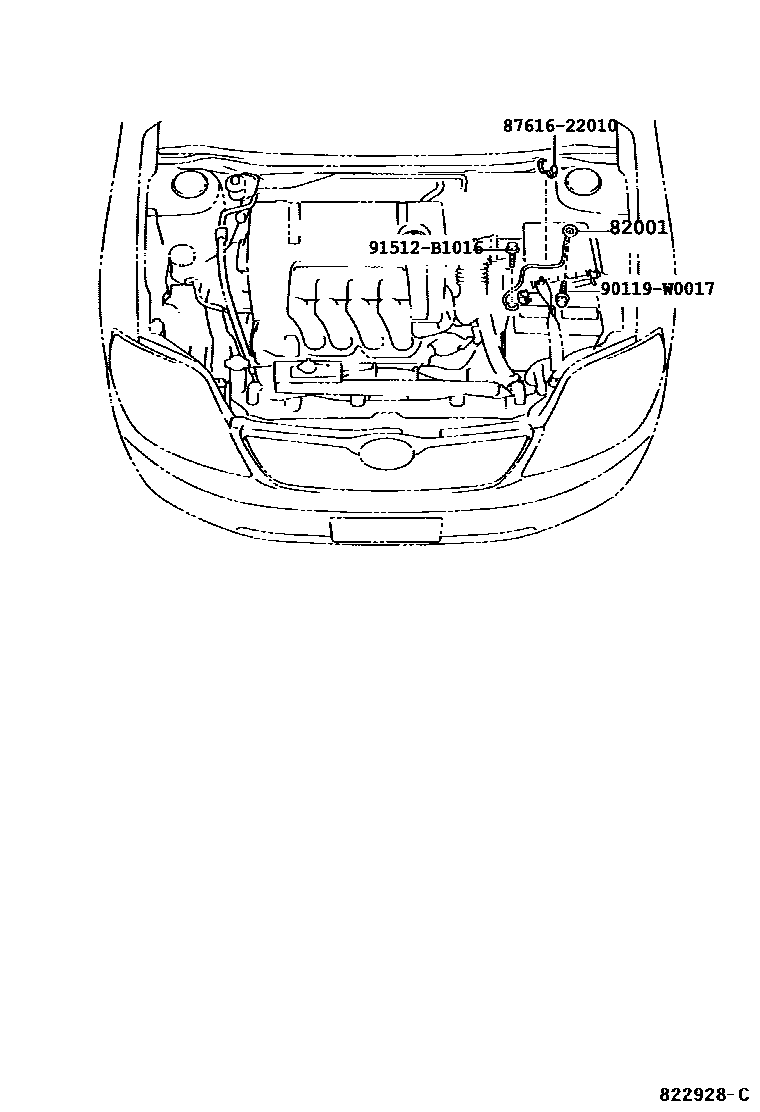

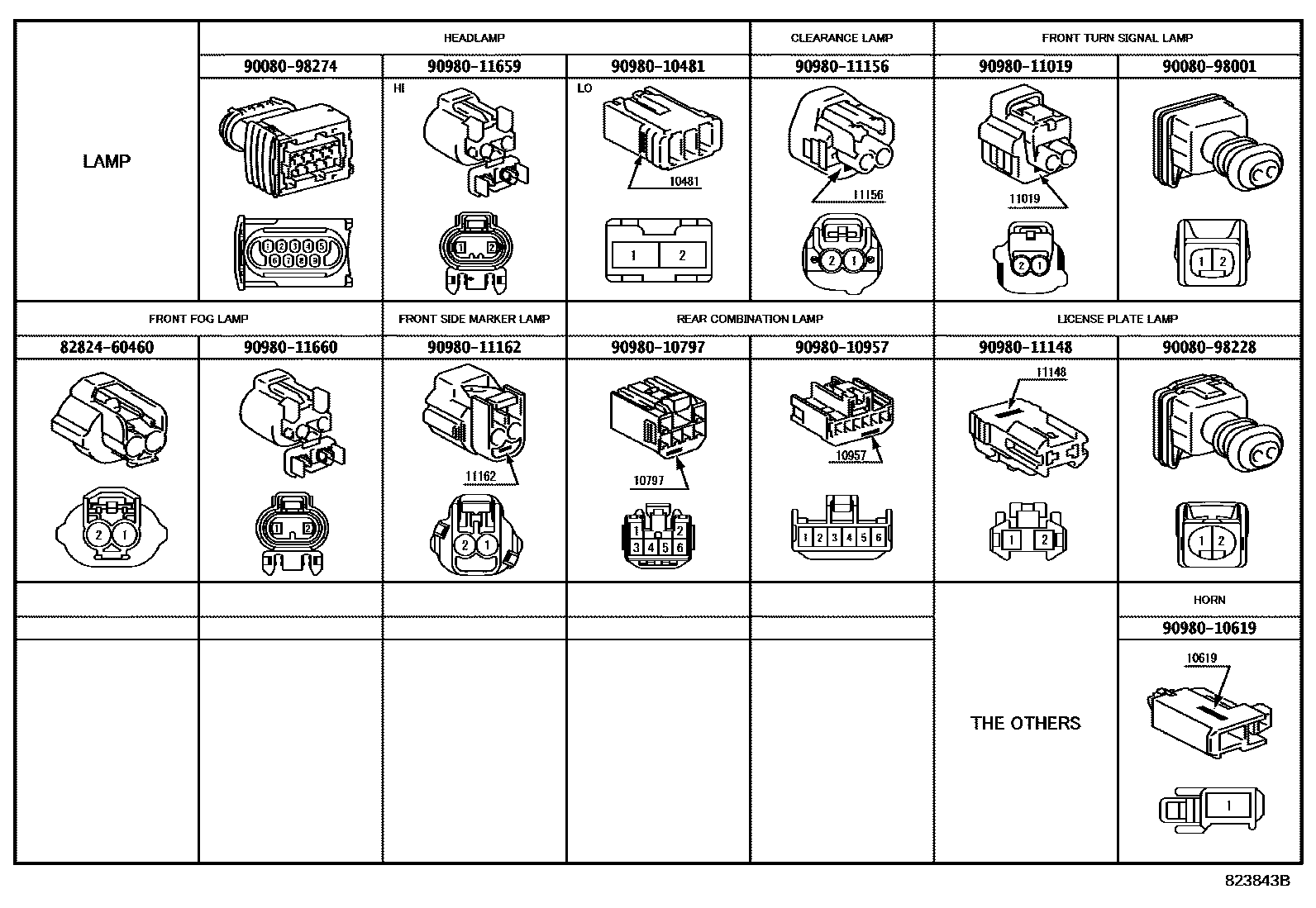

| 82001 | Connection cable No. 1 | 90080-82043 |

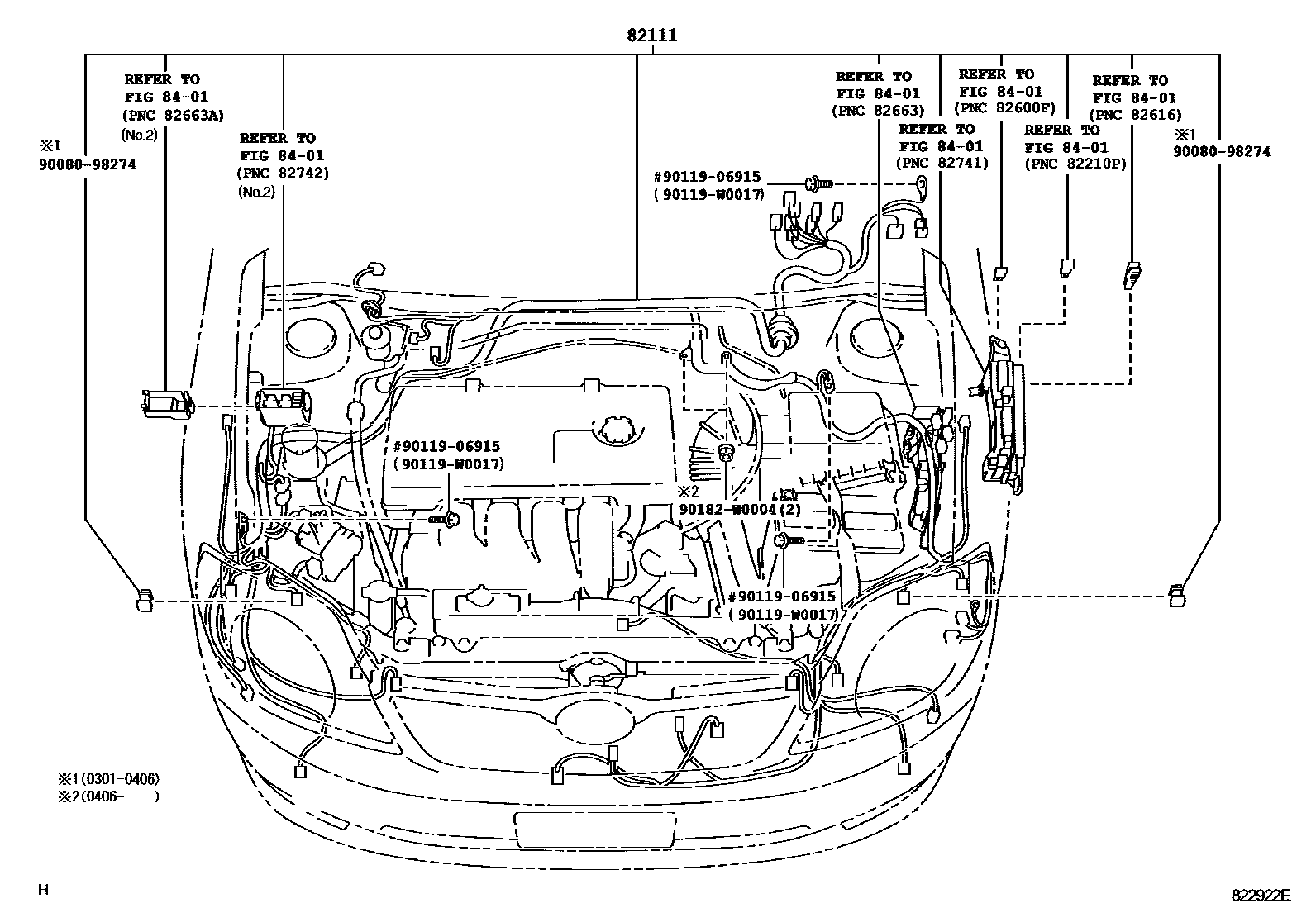

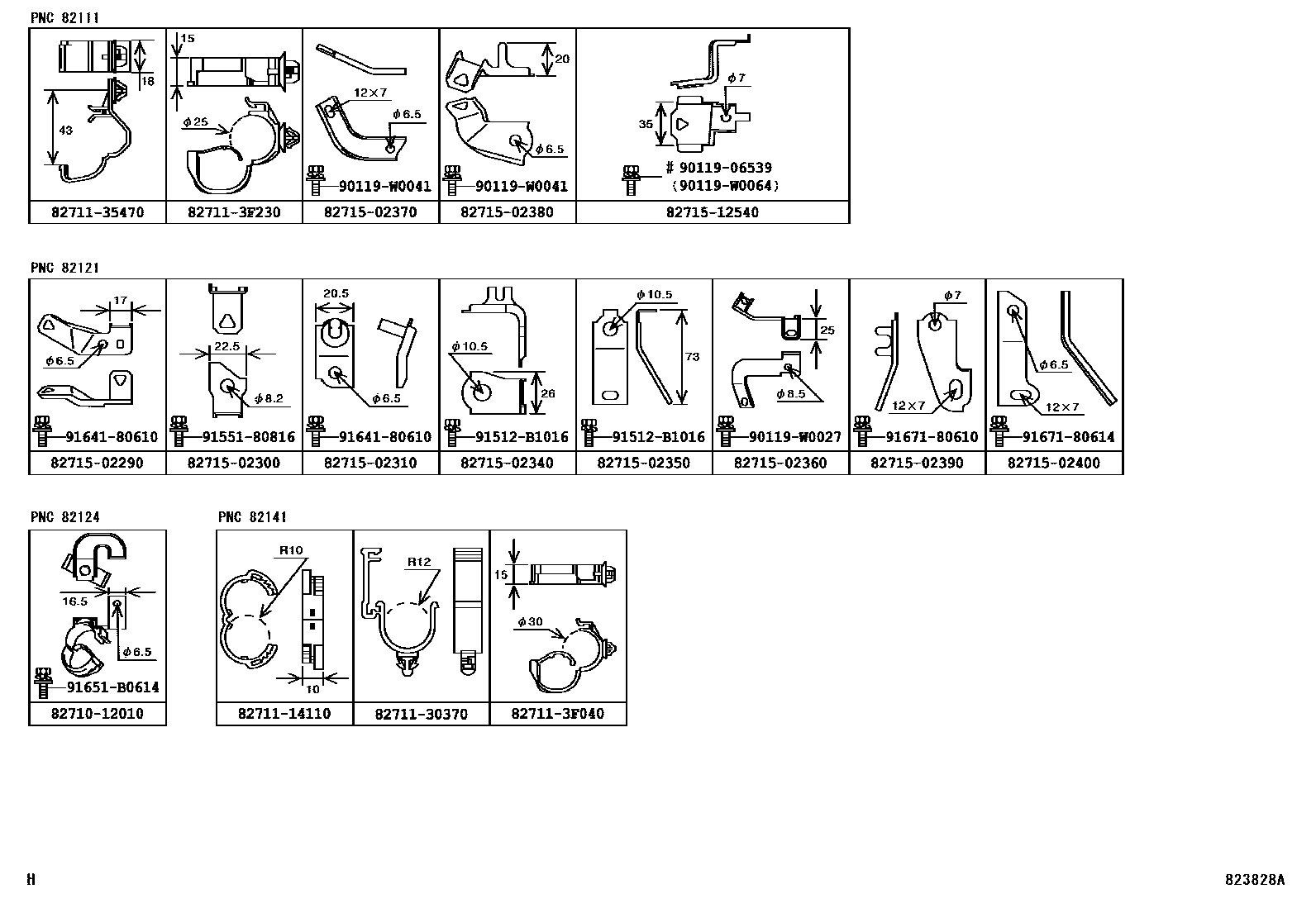

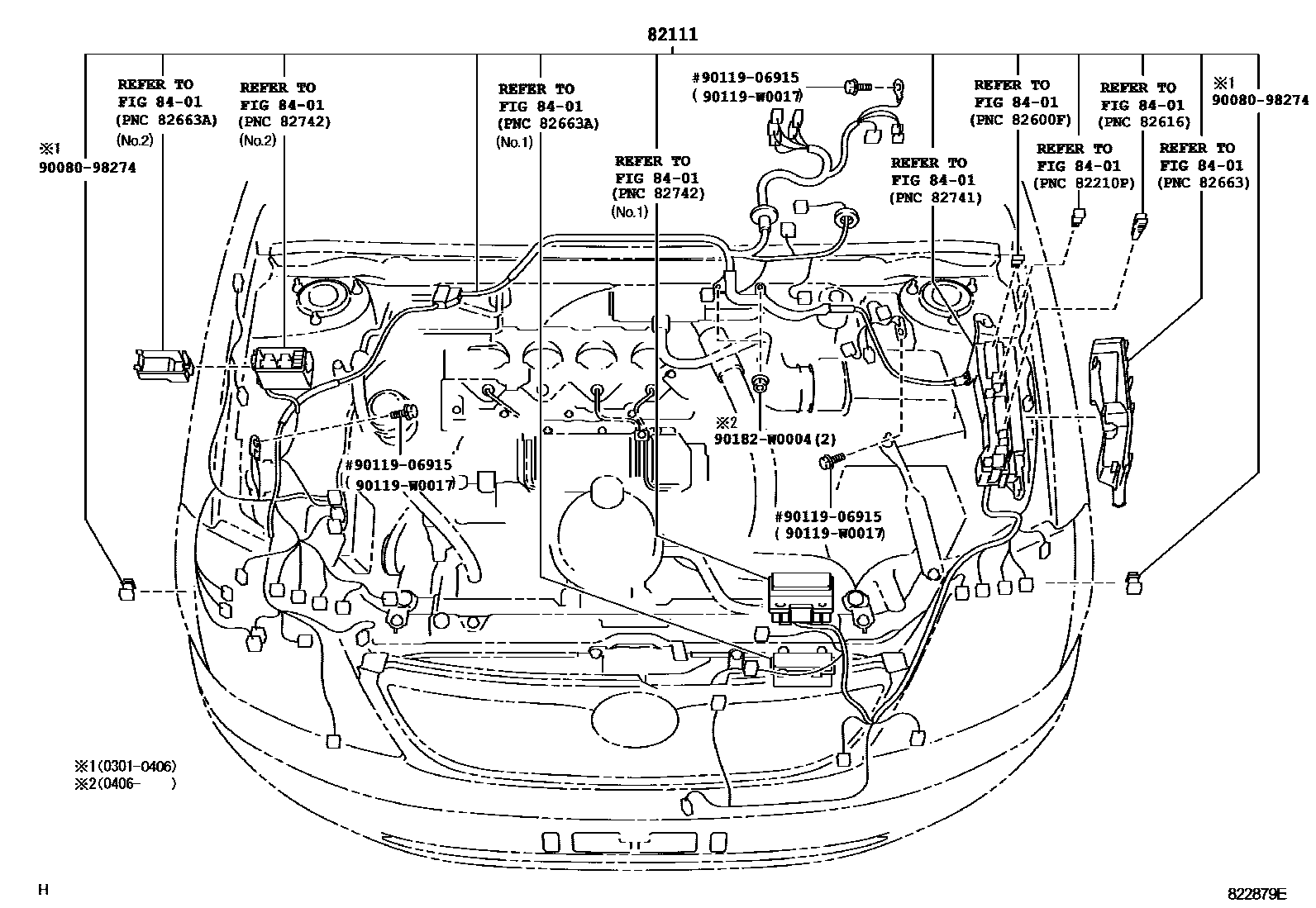

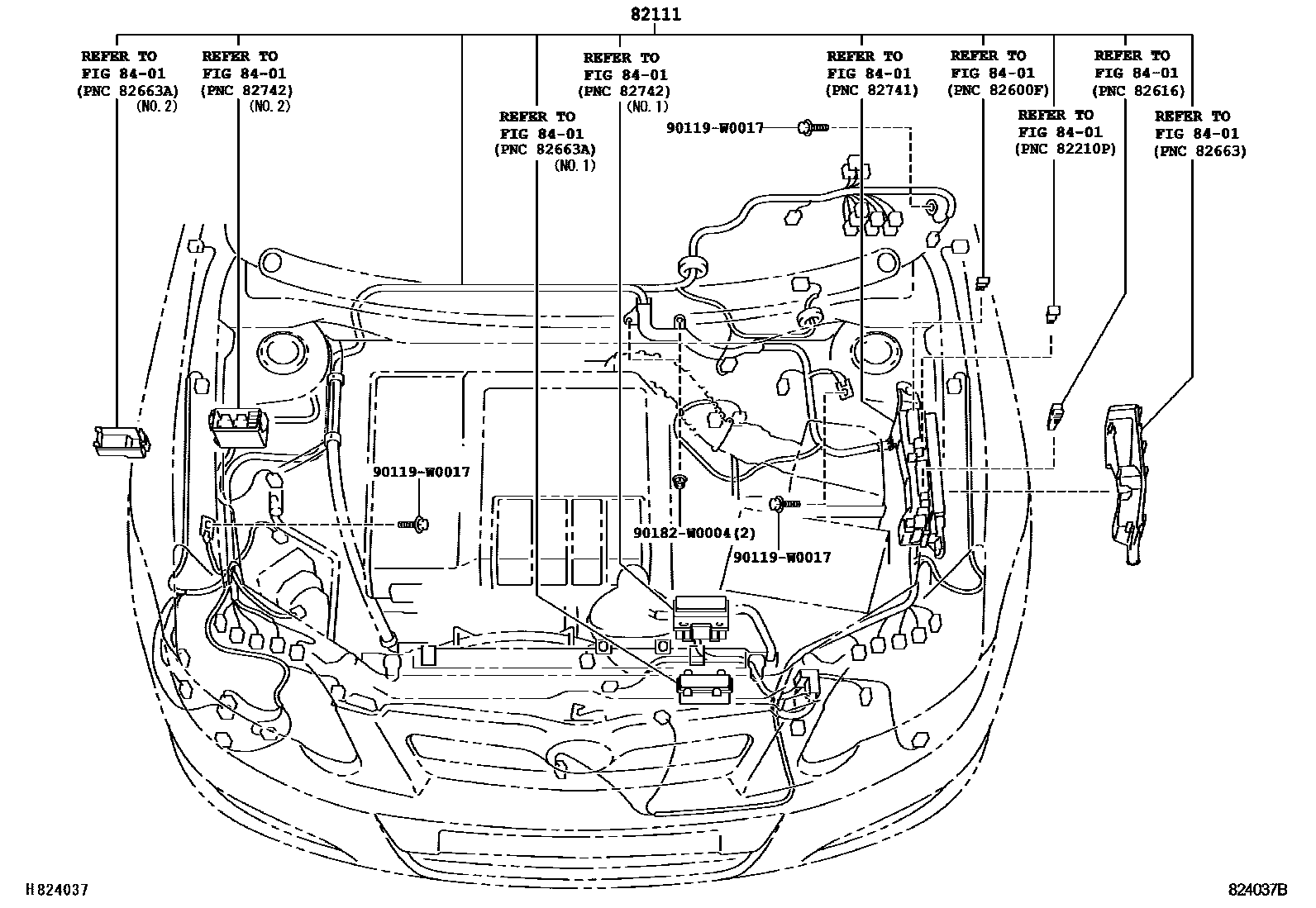

| 82111 | Engine room main wiring harness | 82111-02L20 · 82111-02L30 · 82111-02L40 · 82111-02L50 · 82111-02L60 · 82111-02L70 · 82111-02L80 · 82111-02L90 · 82111-02M00 · 82111-02M10 · 82111-02M11 · 82111-02M20 · 82111-02M21 · 82111-02M30 · 82111-02M40 · 82111-02M50 · 82111-02M51 · 82111-02M60 · 82111-02M61 · 82111-02M70 · 82111-02M90 · 82111-02N10 · 82111-02N11 · 82111-02N30 · 82111-02N50 · 82111-02N70 · 82111-02N71 · 82111-02N90 · 82111-02P00 · 82111-02P10 · 82111-02P20 · 82111-02P30 · 82111-02P40 · 82111-02P50 · 82111-02P60 · 82111-02P70 · 82111-02P80 · 82116-02070 · 82116-02071 · 82116-02080 · 82116-02081 · 82116-02090 · 82116-02091 · 82116-02100 · 82116-02101 · 82116-02110 · 82116-02111 · 82116-02170 · 82116-02171 · 82116-02180 · 82116-02181 · 82116-02190 · 82116-02191 |

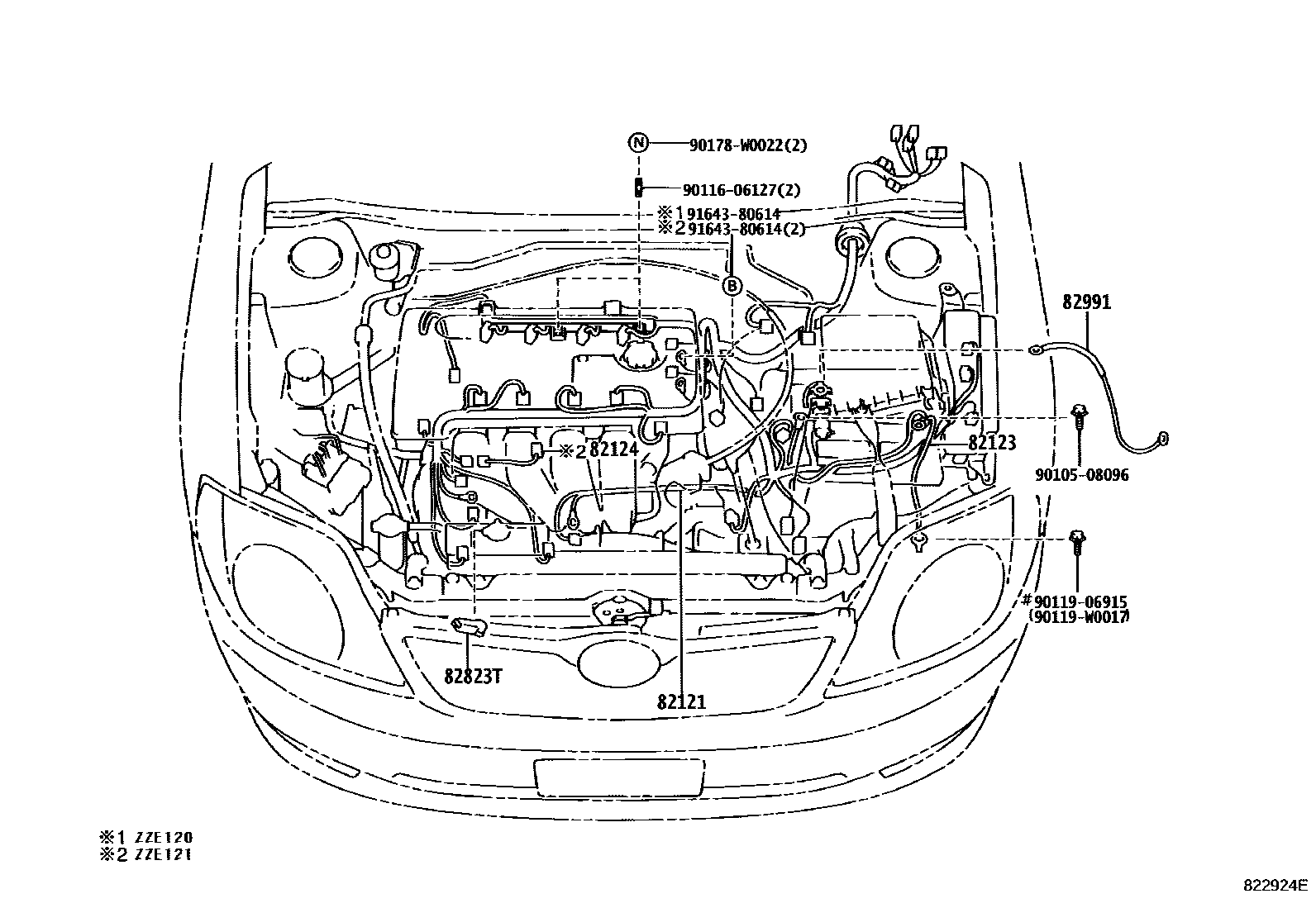

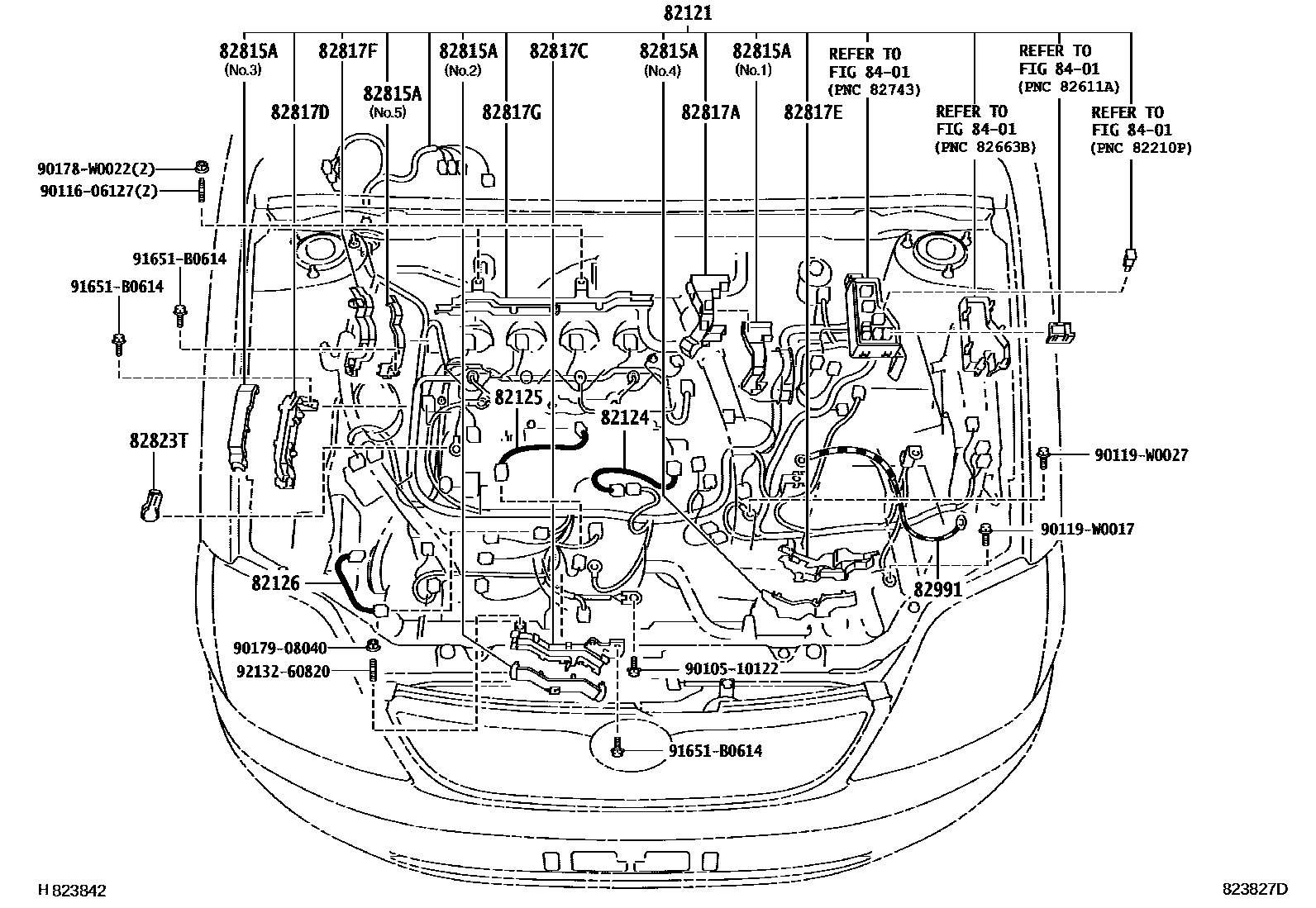

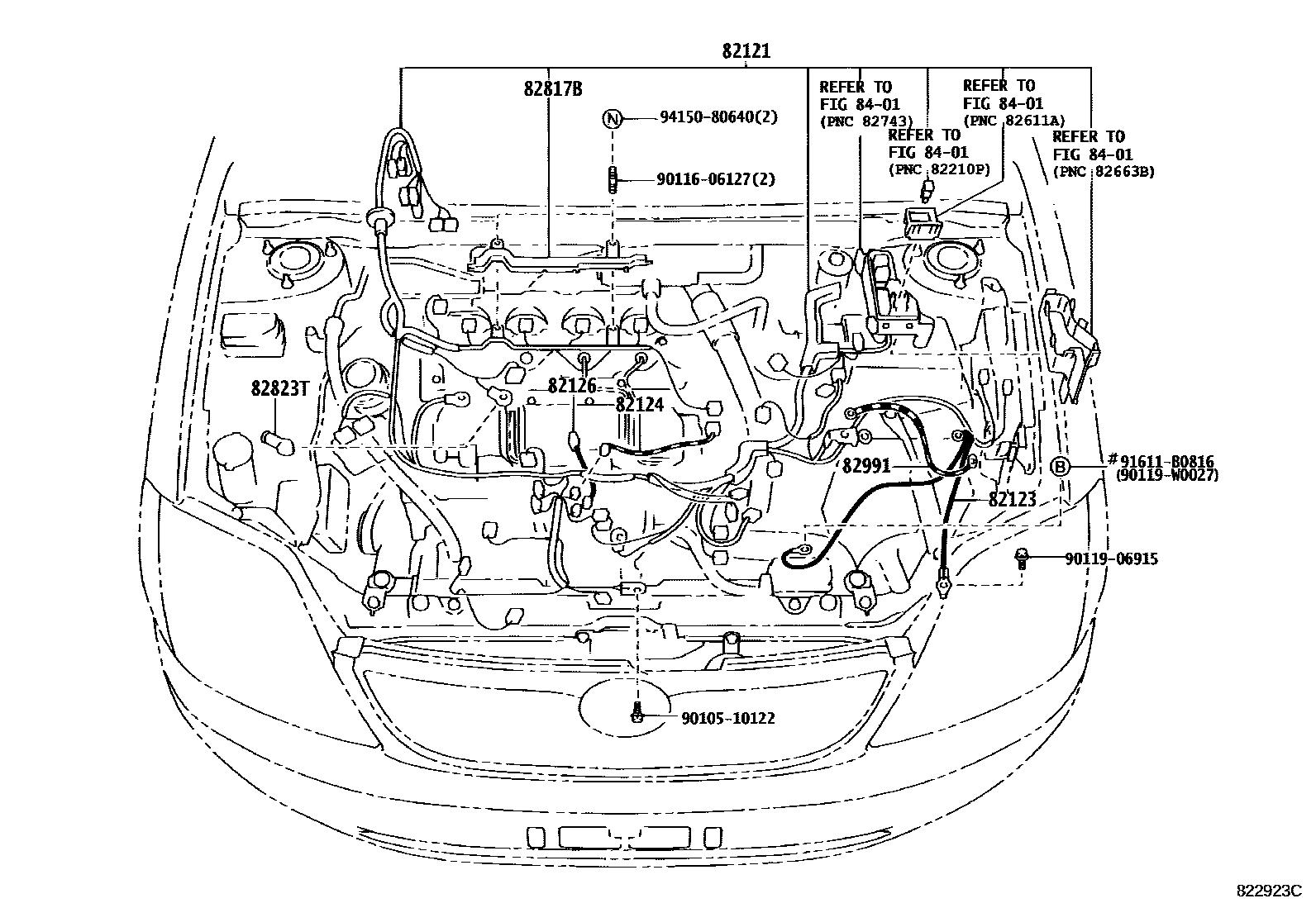

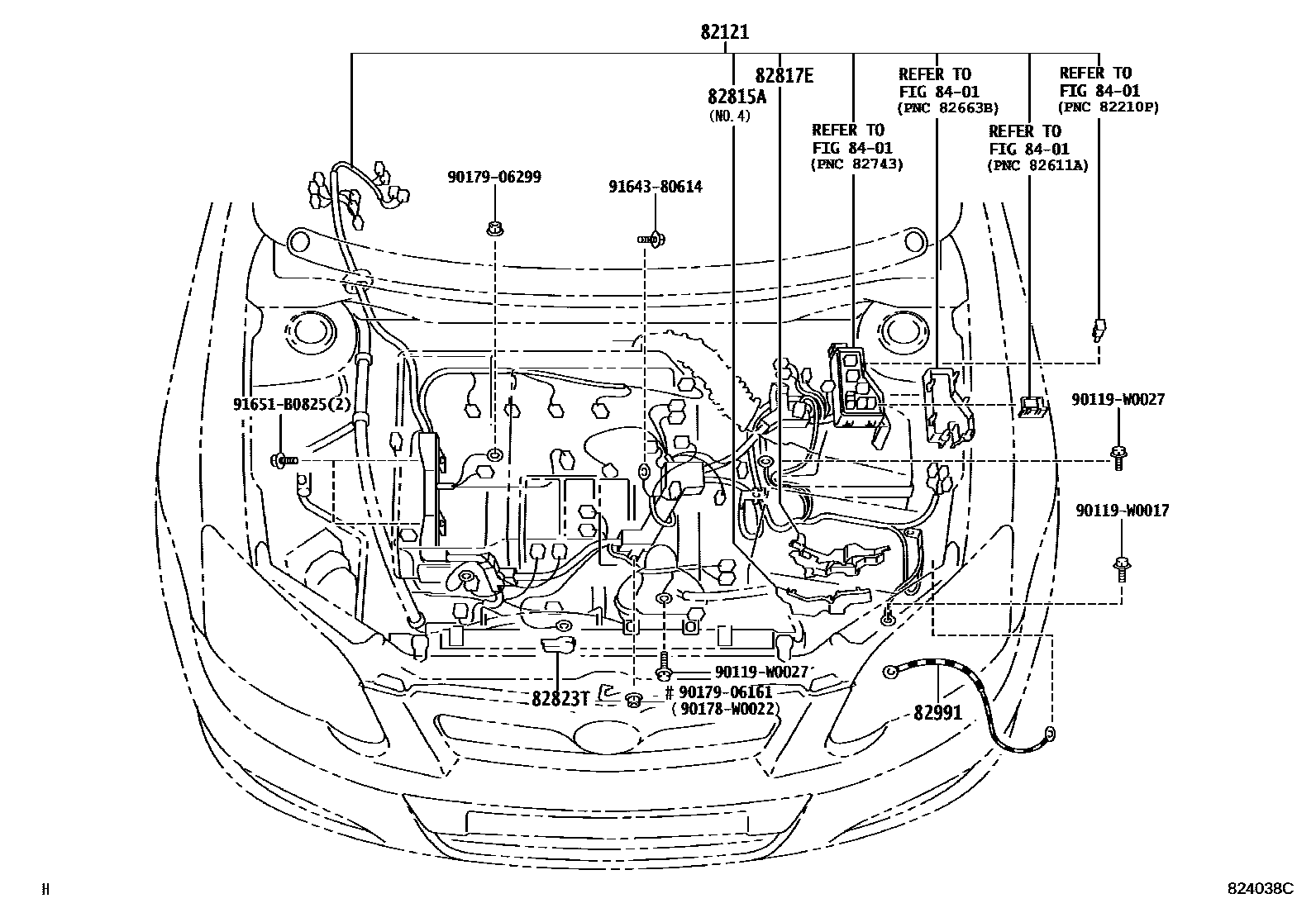

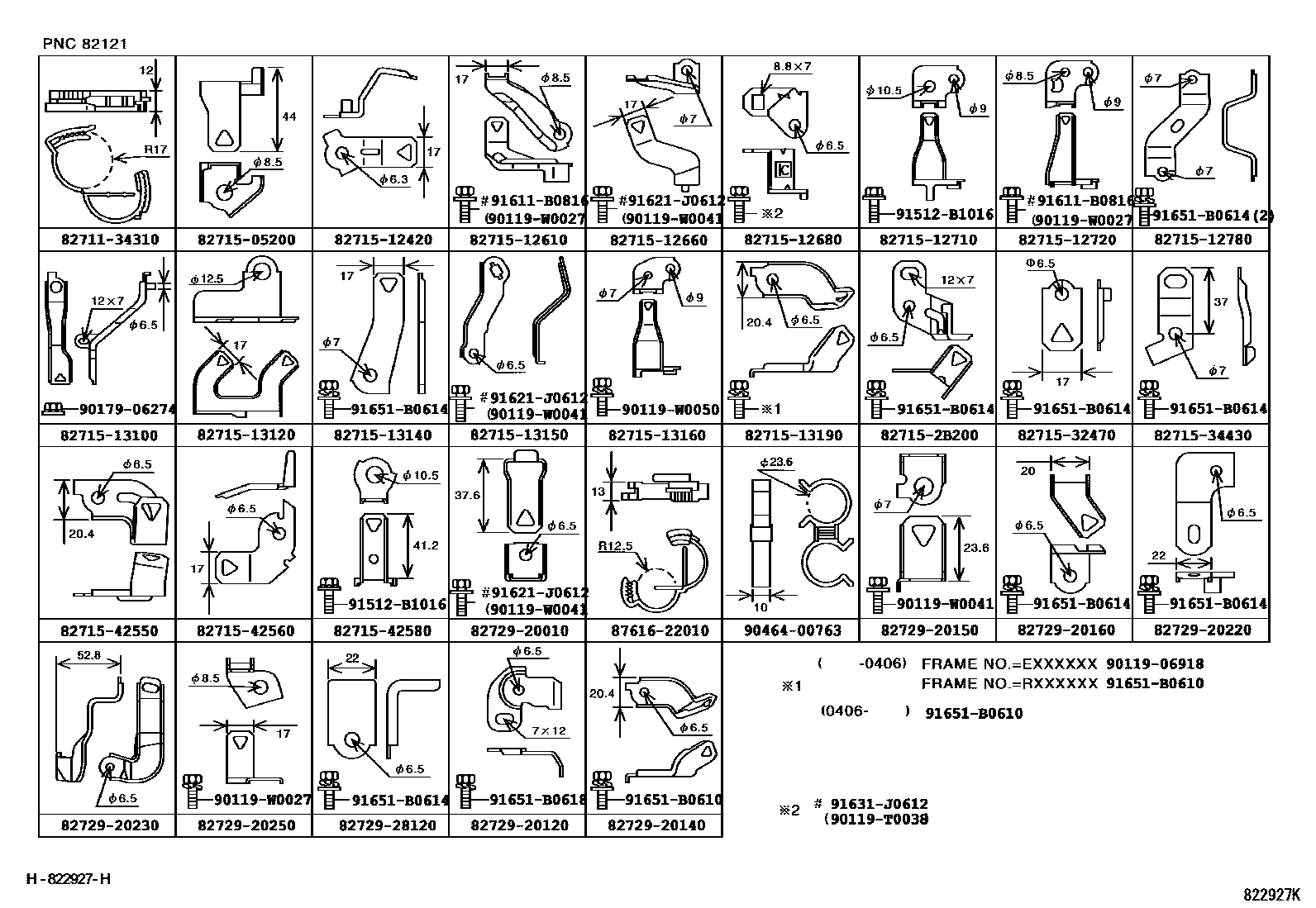

| 82121 | Engine wiring harness | 82121-02750 · 82121-02751 · 82121-02760 · 82121-02770 · 82121-02771 · 82121-02780 · 82121-02781 · 82121-02790 · 82121-02800 · 82121-02820 · 82121-02821 · 82121-02830 · 82121-02880 · 82121-02881 · 82121-02D80 · 82121-02E20 · 82121-02E30 · 82121-02E40 · 82121-02E50 · 82121-02E60 · 82121-02E70 · 82121-02E80 · 82121-02E90 · 82121-02F00 · 82121-02F10 · 82121-02F20 |
| 82123 | Engine No. 3 wiring harness | 82123-02220 · 82123-02230 |
| 82124 | Engine No. 4 wiring harness | 82124-02060 · 82124-02090 · 82124-05020 · 82124-13010 |
| 82125 | Transmission wiring harness | 82125-20290 |
| 82126 | Engine wiring harness | 82126-05020 · 82126-20010 |

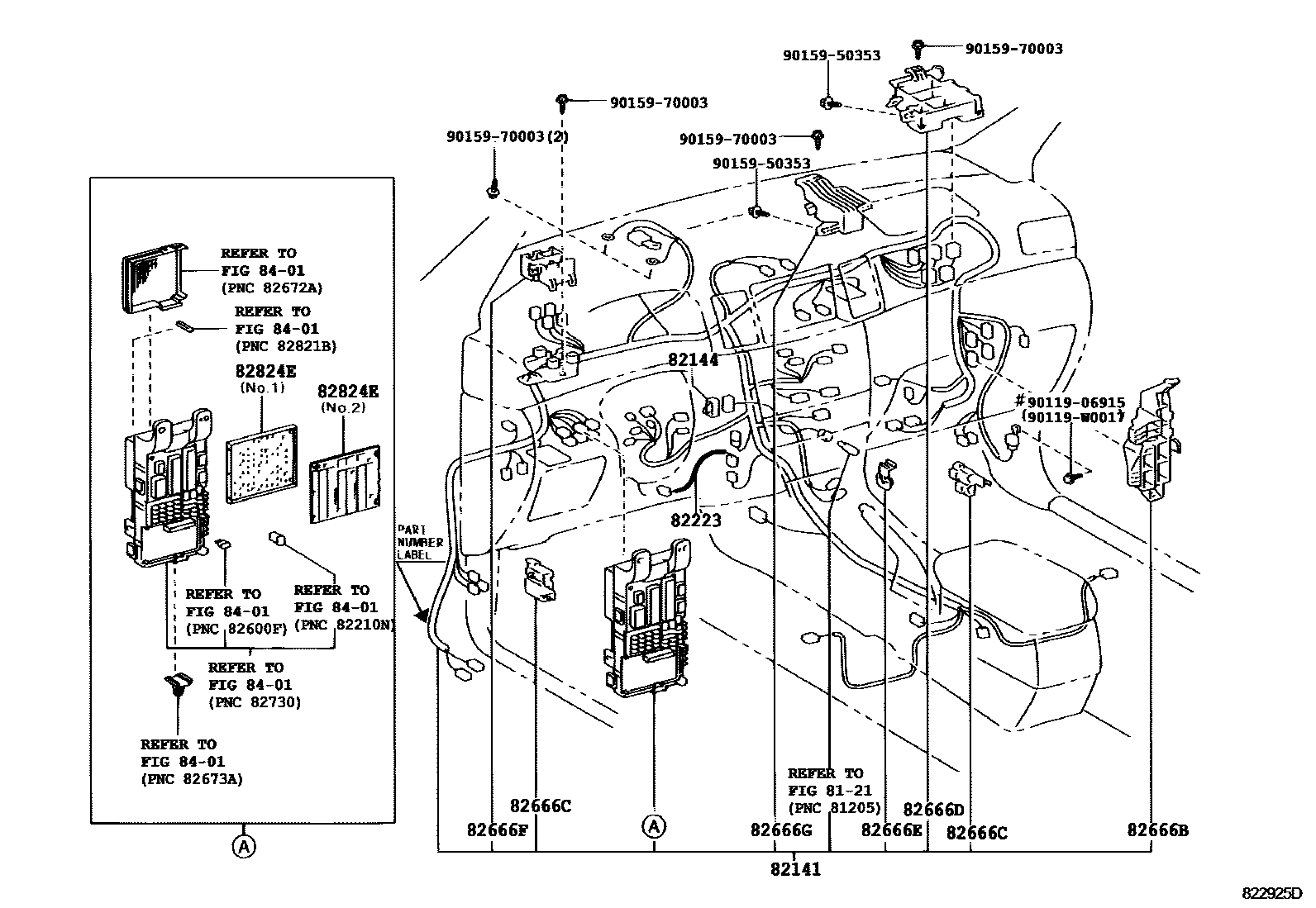

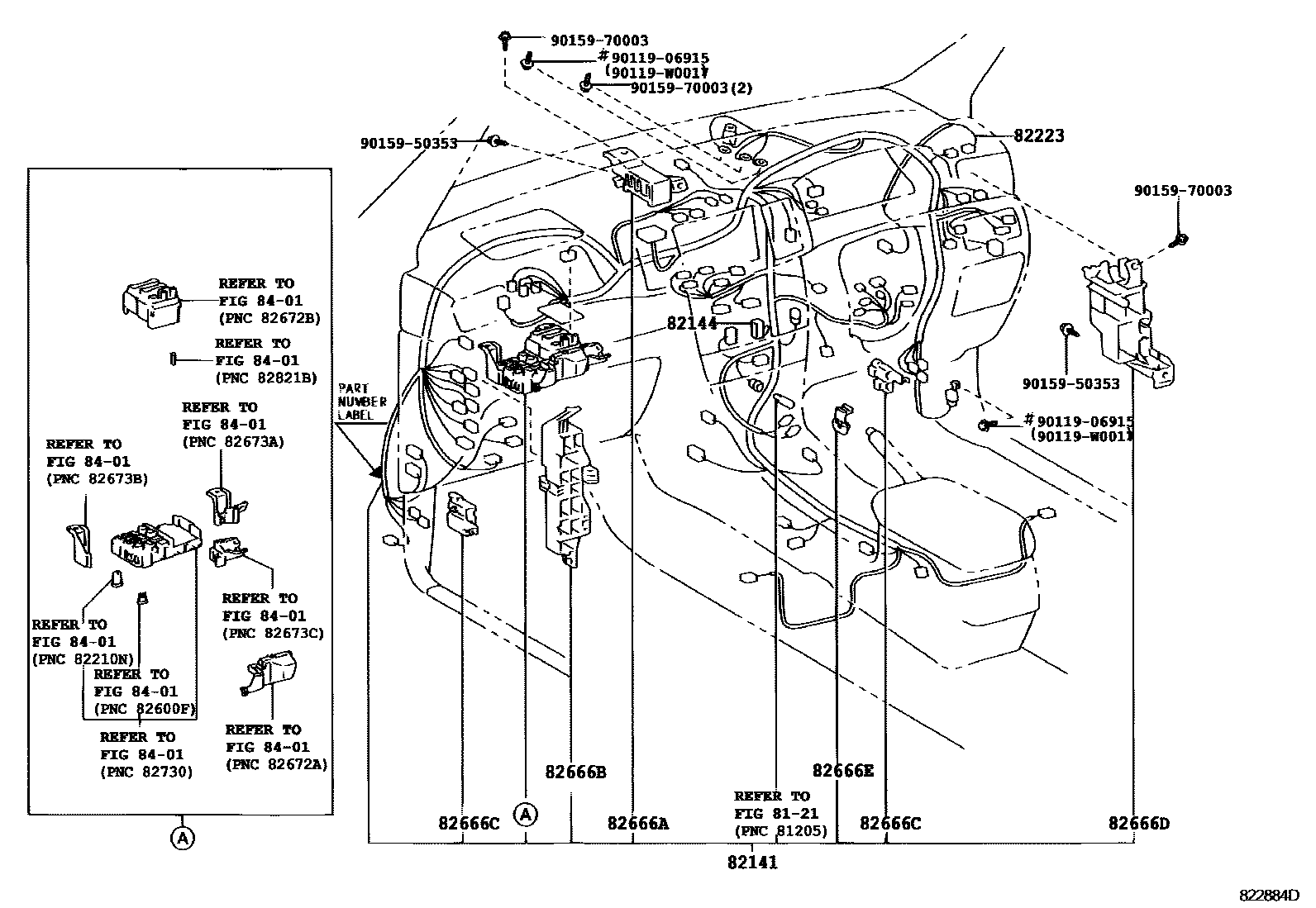

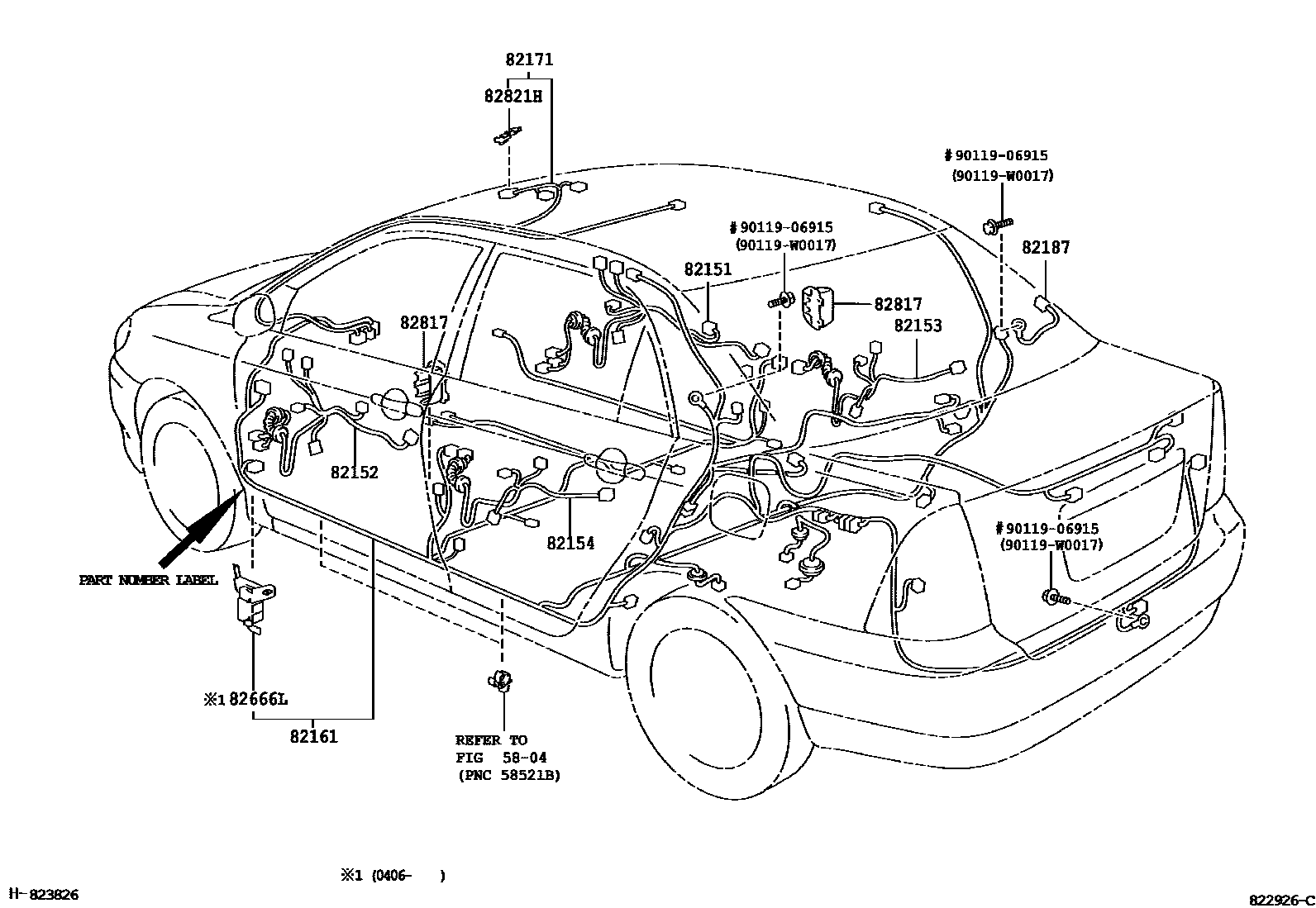

| 82141 | Dashboard wiring harness | 82117-02010 · 82117-02011 · 82117-02013 · 82117-02020 · 82117-02021 · 82117-02023 · 82117-02030 · 82117-02032 · 82117-02040 · 82117-02042 · 82117-02050 · 82117-02052 · 82117-02060 · 82117-02062 · 82117-02070 · 82117-02071 · 82117-02073 · 82117-02080 · 82117-02081 · 82117-02083 · 82117-02090 · 82117-02091 · 82117-02093 · 82117-02100 · 82117-02101 · 82117-02103 · 82117-02380 · 82117-02382 · 82117-02390 · 82117-02392 · 82117-02400 · 82117-02402 · 82117-02410 · 82117-02412 · 82117-02420 · 82117-02421 · 82117-02423 · 82117-02430 · 82117-02431 · 82117-02433 · 82117-02440 · 82117-02441 · 82117-02443 · 82117-02450 · 82117-02451 · 82117-02453 · 82117-02460 · 82117-02461 · 82117-02462 · 82117-02470 · 82117-02471 · 82117-02472 · 82117-02480 · 82117-02482 · 82117-02490 · 82117-02492 · 82118-02310 · 82118-02312 · 82118-02320 · 82118-02322 · 82118-02330 · 82118-02331 · 82118-02333 · 82118-02340 · 82118-02341 · 82118-02343 · 82118-02350 · 82118-02351 · 82118-02353 · 82118-02360 · 82118-02361 · 82118-02363 · 82118-02570 · 82118-02571 · 82118-02572 · 82118-02580 · 82118-02581 · 82118-02582 · 82118-02590 · 82118-02591 · 82118-02600 · 82118-02601 · 82118-02610 · 82118-02611 · 82118-02620 · 82118-02621 · 82118-02630 · 82118-02631 · 82118-02632 · 82118-02633 · 82118-02640 · 82118-02641 · 82118-02642 · 82118-02643 · 82118-02650 · 82118-02651 · 82118-02660 · 82118-02662 · 82118-02670 · 82118-02672 · 82118-02680 · 82118-02682 · 82118-02690 · 82118-02692 · 82118-02880 · 82118-02881 · 82118-02883 · 82118-02890 · 82118-02891 · 82118-02893 · 82145-02A40 · 82145-02A41 · 82145-02A60 · 82145-02A80 · 82145-02A81 · 82145-02B00 · 82145-02B20 · 82145-02B21 · 82145-02B40 · 82145-02B60 · 82145-02B61 · 82145-02B80 · 82145-02C00 · 82145-02C01 · 82145-02C10 · 82145-02C11 · 82145-02C20 · 82145-02C40 · 82145-02C50 · 82145-02C51 · 82145-02C60 · 82145-02C80 · 82145-02C90 · 82145-02C91 · 82145-02D00 · 82145-02D20 · 82145-02D30 · 82145-02D31 · 82145-02D40 · 82145-02D60 · 82145-02D70 · 82145-02D71 · 82145-02D80 · 82145-02E00 · 82145-02E10 · 82145-02E11 · 82145-02E20 · 82145-02E40 · 82145-02E50 · 82145-02E51 · 82145-02E60 · 82145-02E80 · 82145-02E90 · 82145-02E91 · 82145-02F00 · 82145-02F20 · 82145-02F30 · 82145-02F31 · 82145-02F40 · 82145-02F60 · 82145-02F70 · 82145-02F71 · 82145-02F80 · 82145-02G00 · 82145-02G10 · 82145-02G11 · 82145-02G20 · 82145-02G40 · 82145-02G50 · 82145-02G51 · 82145-02G60 · 82145-02G80 · 82145-02G90 · 82145-02G91 · 82145-02J00 · 82145-02J20 · 82145-02J30 · 82145-02J31 · 82145-02J40 · 82145-02J60 · 82145-02J70 · 82145-02J71 · 82145-02J80 · 82145-02K00 · 82145-02K10 · 82145-02K11 · 82145-02K20 · 82145-02K40 · 82145-02K50 · 82145-02K51 · 82145-02K60 · 82145-02K80 · 82145-02K90 · 82145-02K91 · 82145-02L00 · 82145-02L20 · 82145-02L30 · 82145-02L31 · 82145-02L40 · 82145-02L60 · 82145-02L70 · 82145-02L71 · 82145-02L80 · 82145-02M00 · 82145-02M10 · 82145-02M11 · 82145-02M20 · 82145-02M30 · 82145-02M31 · 82145-02M40 |
| 82144 | Instrument panel wiring harness No. 4 | 82144-02070 |
| 82151 | Right front door wiring harness | 82151-02A90 · 82151-02B00 · 82197-02030 · 82197-02040 · 82197-02050 · 82197-02060 · 82197-02070 · 82197-02080 · 82197-02090 · 82197-02100 · 82197-02110 · 82197-02120 · 82197-02130 |
| 82152 | Left front door wiring harness | 82152-02790 · 82152-02800 · 82152-02810 · 82152-02820 · 82152-02830 · 82152-02840 · 82152-02850 · 82152-02860 · 82152-02870 · 82152-02880 · 82152-02890 · 82152-02A80 · 82152-02A90 |
| 82153 | Rear door wiring harness No. 1 | 82153-02230 · 82153-02231 · 82153-02240 · 82153-02241 · 82153-02250 · 82153-02251 · 82153-02260 · 82153-02261 · 82153-02270 · 82153-02271 |
| 82154 | Rear door wiring harness No. 2 | 82153-02230 · 82153-02231 · 82154-02210 · 82154-02211 · 82154-02220 · 82154-02221 · 82154-02230 · 82154-02231 · 82154-02240 · 82154-02241 |
| 82161 | floor wiring harness | 82161-02740 · 82161-02741 · 82161-02742 · 82161-02743 · 82161-02750 · 82161-02751 · 82161-02752 · 82161-02753 · 82161-02760 · 82161-02761 · 82161-02762 · 82161-02763 · 82161-02770 · 82161-02771 · 82161-02772 · 82161-02773 · 82161-02780 · 82161-02781 · 82161-02782 · 82161-02783 · 82161-02F30 · 82161-02F40 · 82161-02F50 · 82161-02F60 · 82161-02F70 · 82161-02F80 · 82161-02F90 · 82161-02G00 · 82161-02G10 · 82161-02G20 · 82161-02G30 · 82161-02G40 · 82161-02G50 · 82161-0Z260 · 82161-0Z261 · 82161-0Z262 · 82161-0Z270 · 82161-0Z271 · 82161-0Z272 · 82161-0Z280 · 82161-0Z281 · 82161-0Z282 · 82161-0Z290 · 82161-0Z291 · 82161-0Z292 · 82199-02140 · 82199-02141 · 82199-02142 · 82199-02143 · 82199-02150 · 82199-02151 · 82199-02152 · 82199-02153 · 82199-02160 · 82199-02161 · 82199-02162 · 82199-02163 · 82199-02170 · 82199-02171 · 82199-02172 · 82199-02173 |

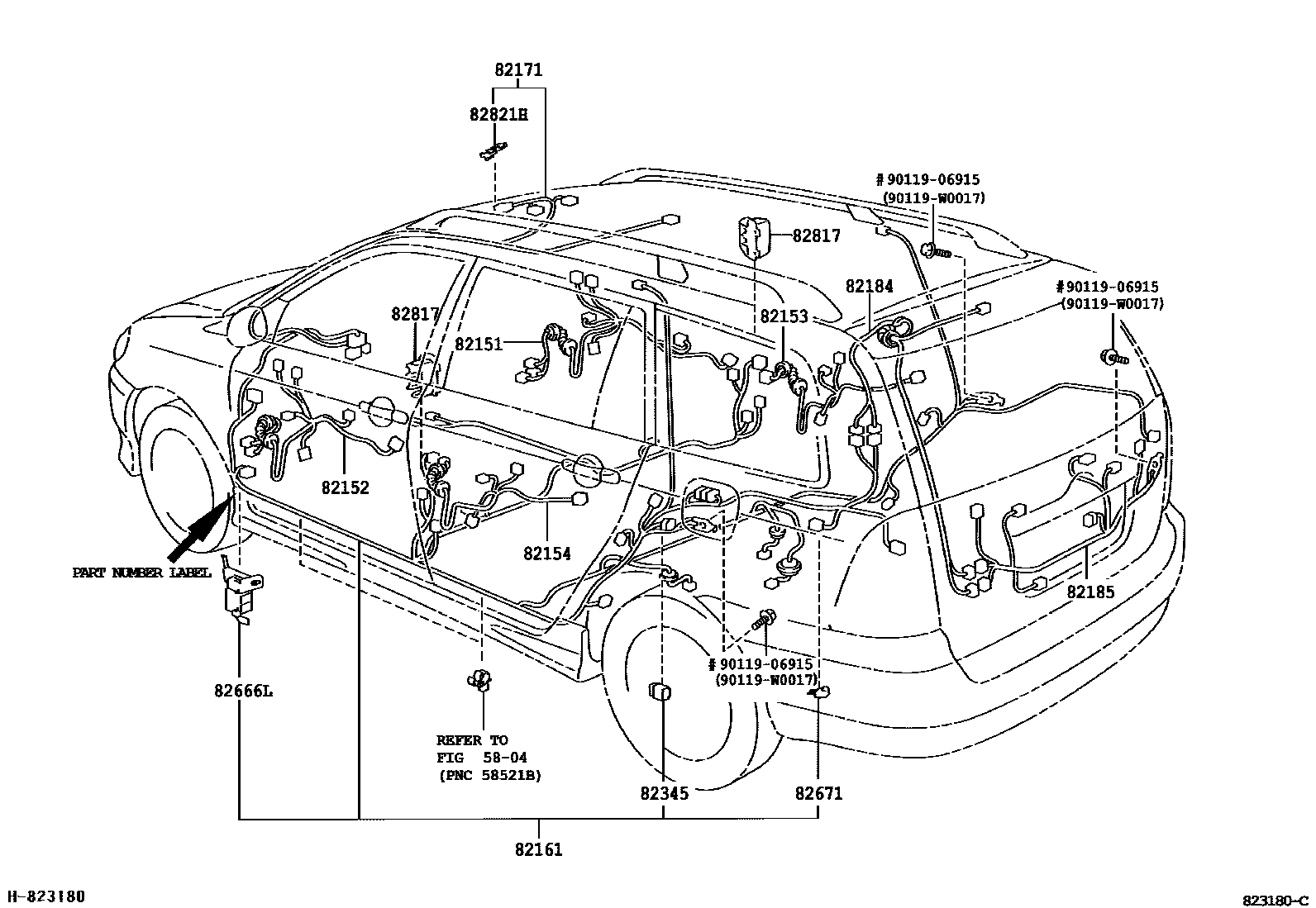

| 82171 | Roof No. 1 wiring harness | 82171-02380 · 82171-02390 · 82171-02400 · 82171-02410 · 82171-02420 · 82171-02600 · 82171-02630 · 82171-02740 · 82171-02750 · 82171-02760 · 82171-02770 |
| 82184 | Rear door No. 1 wiring harness | 82184-02090 · 82184-02100 |
| 82185 | Rear door wiring harness No. 2 | 82185-02080 · 82185-02090 |
| 82187 | Rear window wiring harness No. 2 | 82187-02100 |
| 82223 | switch harness | 82223-02040 · 82223-02050 · 82223-02080 · 82223-02100 · 82223-02110 |
| 82345 | diode | 82345-12050 |
| 82666A | Connector holder No. 2 | 82666-12240 |
| 82666B | No. 3 connector holder | 82666-02090 · 82666-12250 · 82666-12340 |
| 82666C | No. 4 connector holder | 82666-02070 |
| 82666D | No. 5 connector holder | 82666-02100 · 82666-12290 |
| 82666E | No. 6 connector holder | 82666-02110 |
| 82666F | No. 7 connector holder | 82666-02080 · 82666-02190 |
| 82666G | No. 8 connector holder | 82666-02060 |
| 82666L | No. 9 connector holder | 82666-02120 |
| 82671 | junction box | 82671-30360 · 82671-30370 |
| 82815A | Wiring harness protector cover | 82815-05040 · 82815-05050 · 82815-05060 · 82815-05110 · 82815-05120 |
| 82817 | No. 1 wire harness protection device | 82817-02140 · 82817-02250 |
| 82817A | No. 2 wire harness protection device | 82817-05200 |
| 82817B | No. 3 wire harness protection device | 82817-13350 |
| 82817C | No. 4 wire harness protection device | 82817-05210 |
| 82817D | No. 5 wire harness protection device | 82817-05220 |
| 82817E | No. 6 wire harness protection device | 82817-05280 |
| 82817F | No. 7 wire harness protection device | 82817-05290 |
| 82817G | No. 8 wire harness protection device | 82817-13350 |
| 82821H | Connector cover | 82821-05030 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 82824E | Harness connector | 82824-02010 · 82824-02020 |
| 82991 | Fuse repair line | 82991-12070 · 82991-12080 |
