Toyota COROLLA 离合器和分离叉 — Figure 3101

Toyota COROLLA EPC diagram 3101, 离合器和分离叉, with 6 images and 9 PNC and OE references.

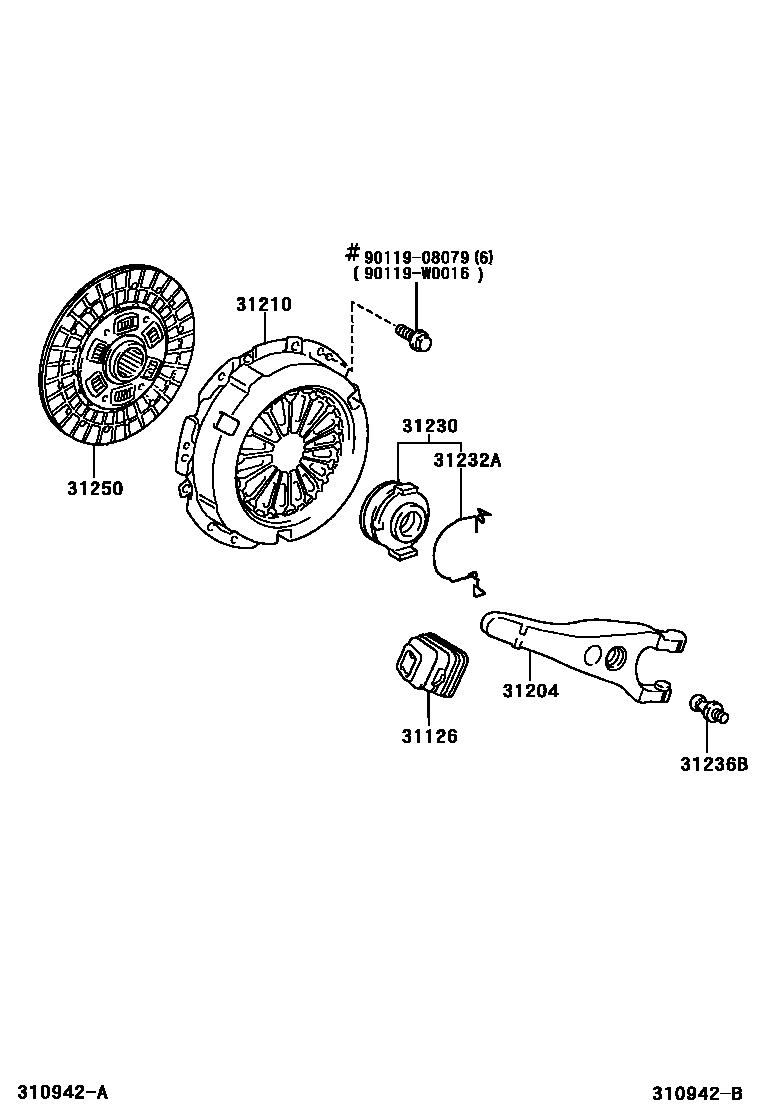

Toyota COROLLA 离合器和分离叉 EPC diagram — 310942B
离合器和分离叉 — 310942B (200201 – 200406)

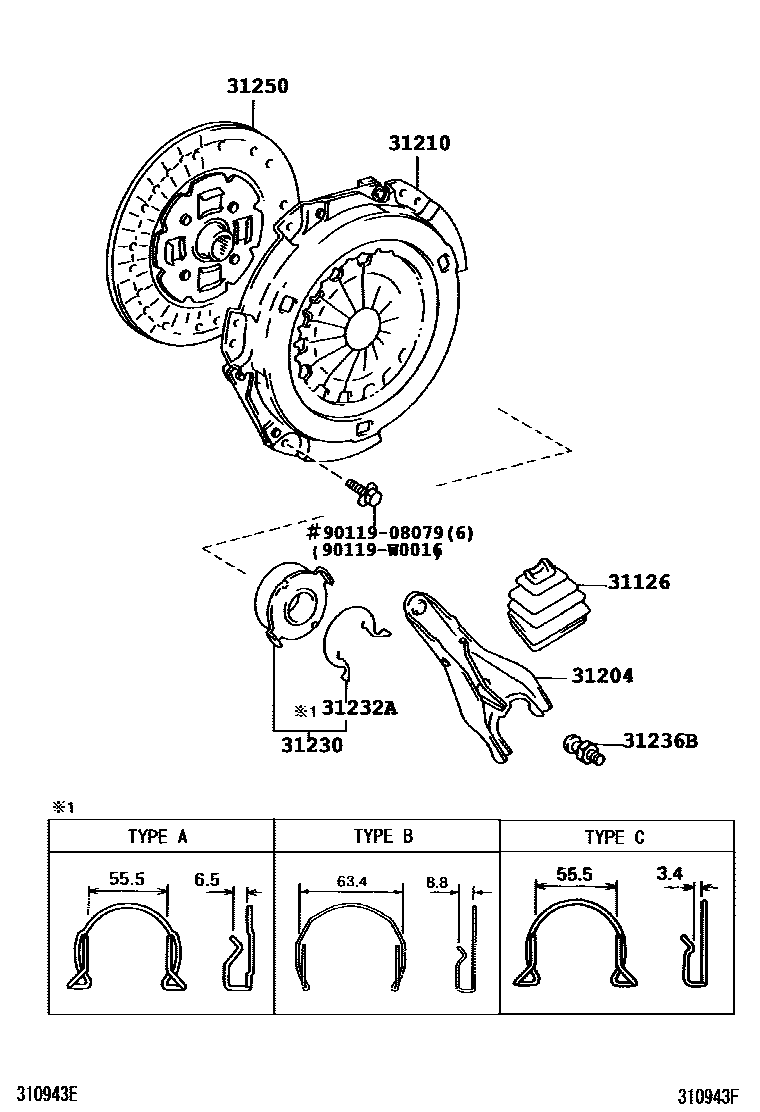

Toyota COROLLA 离合器和分离叉 EPC diagram — 310943F
离合器和分离叉 — 310943F (200201 – 999999)

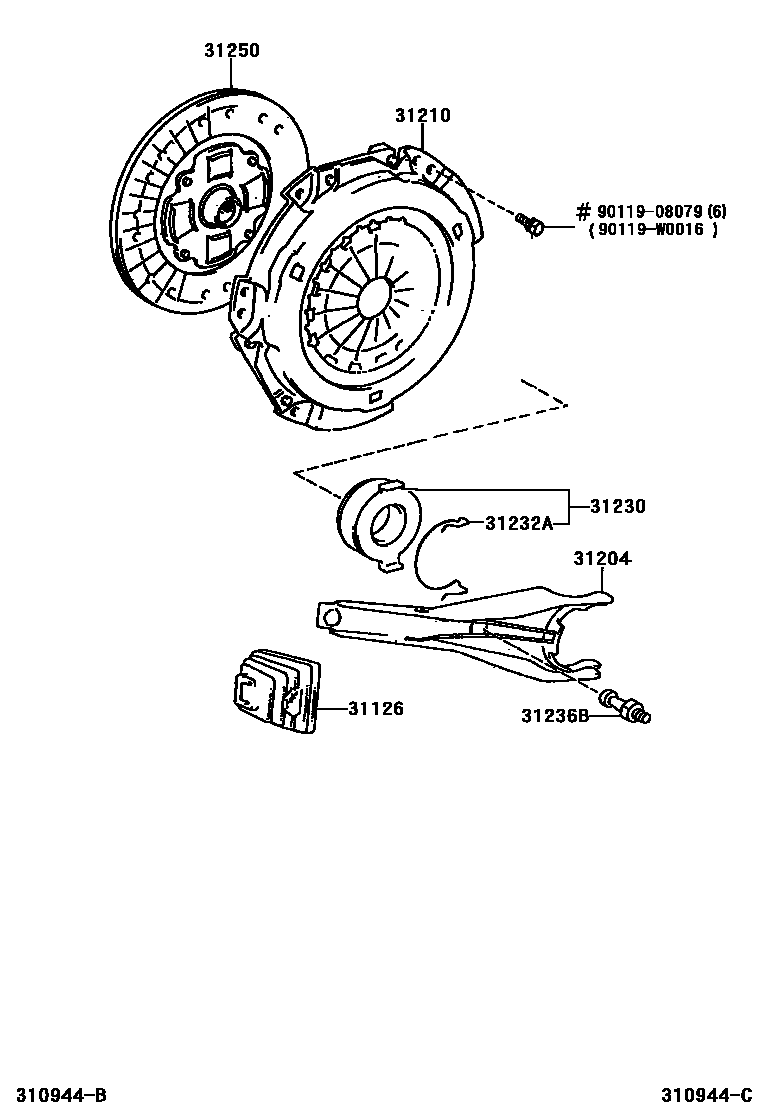

Toyota COROLLA 离合器和分离叉 EPC diagram — 310944C
离合器和分离叉 — 310944C (200201 – 999999)

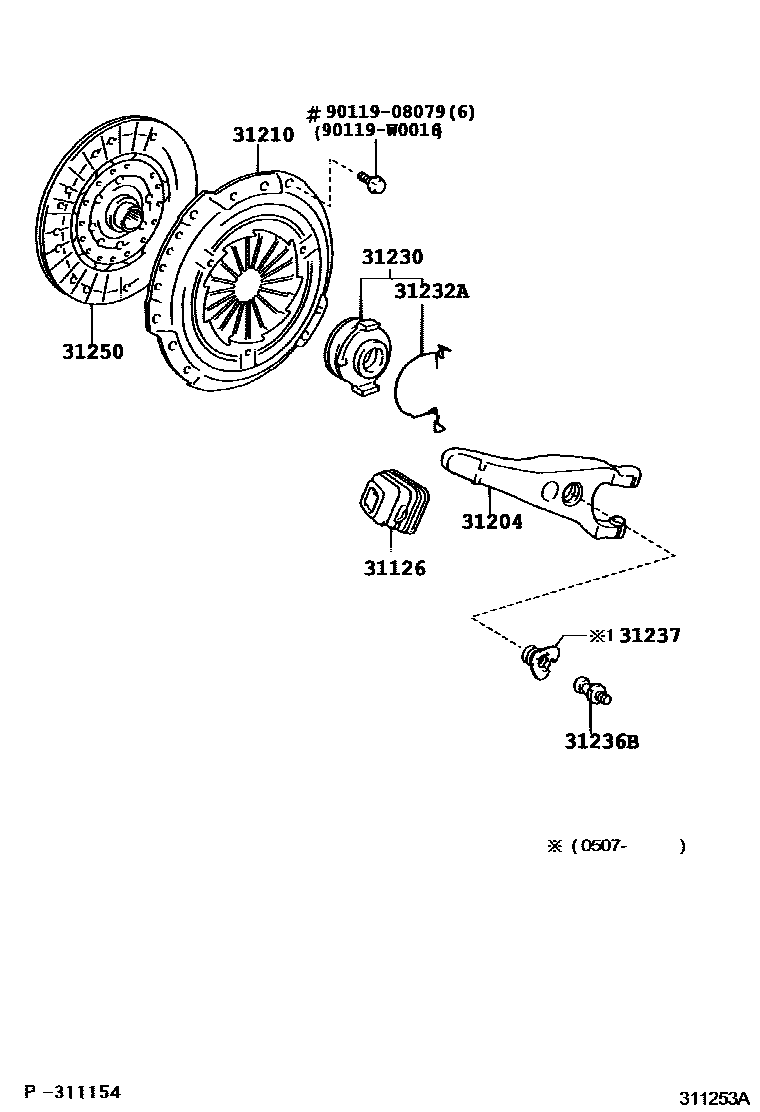

Toyota COROLLA 离合器和分离叉 EPC diagram — 311253A
离合器和分离叉 — 311253A (200406 – 999999)

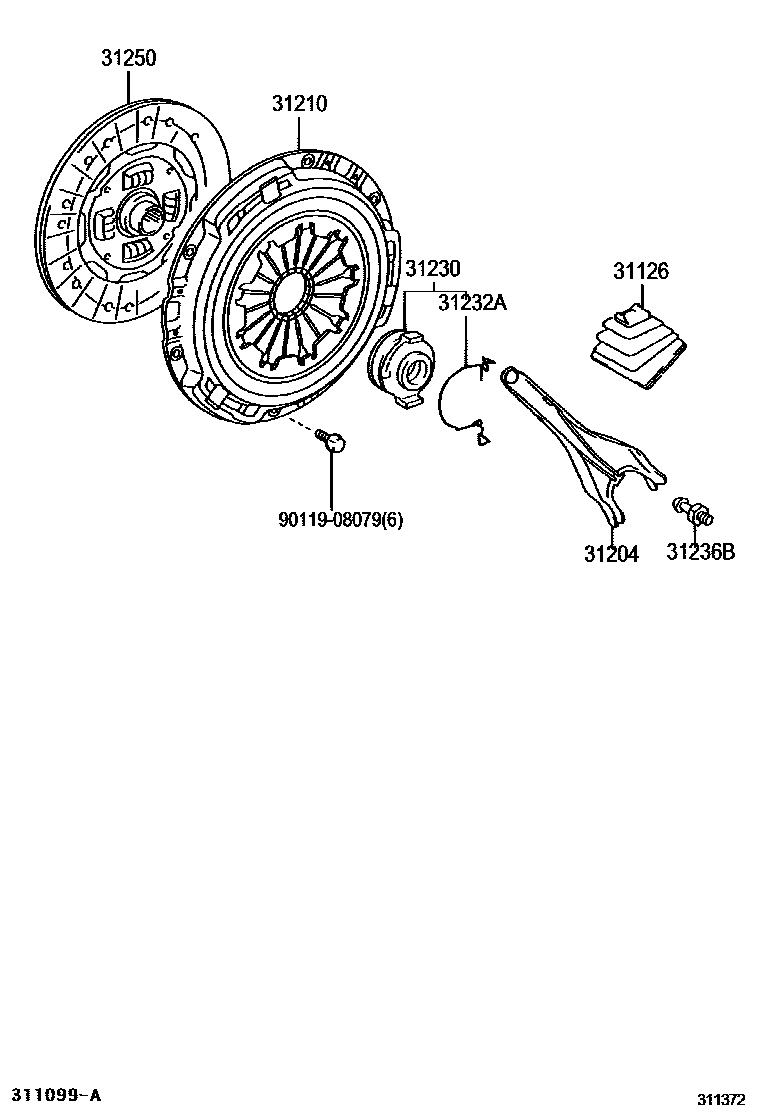

Toyota COROLLA 离合器和分离叉 EPC diagram — 311372
离合器和分离叉 — 311372 (200408 – 999999)

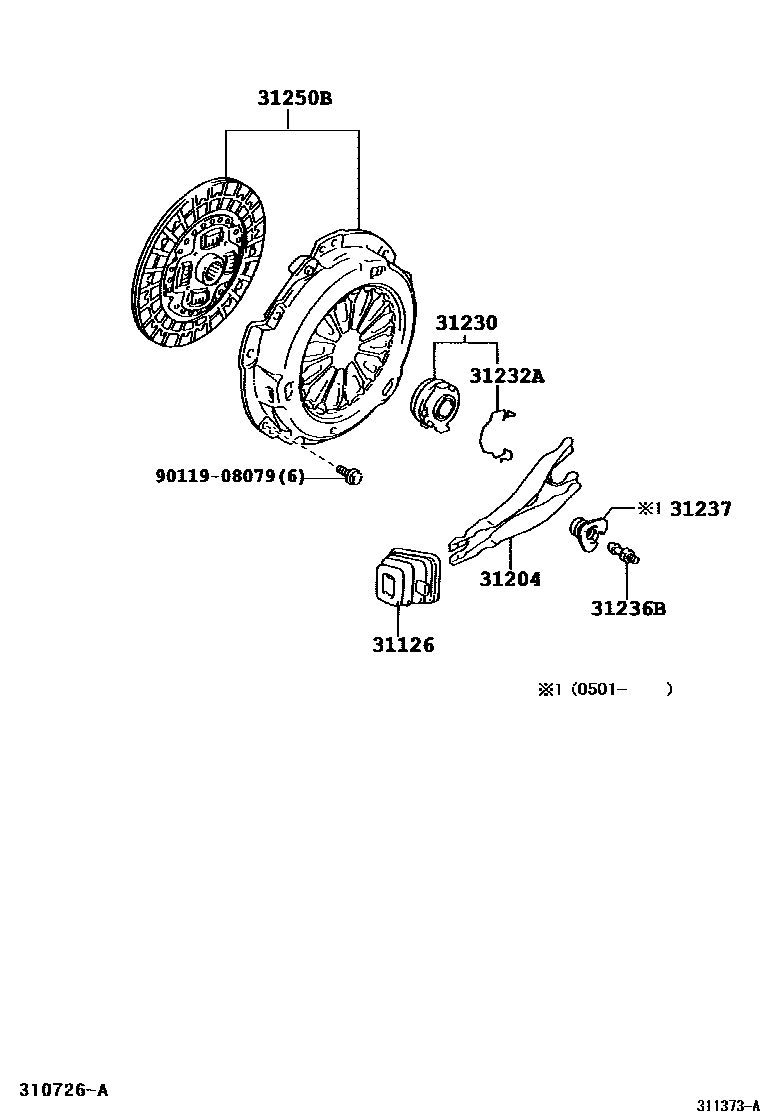

Toyota COROLLA 离合器和分离叉 EPC diagram — 311373A
离合器和分离叉 — 311373A (200408 – 999999)

PNC and OE references

PNCPart nameOE numbers
31126Clutch release fork dust boot31126-0D010 · 31126-12051 · 31126-20080 · 31126-64010
31204Clutch release fork assembly31204-12050 · 31204-17010 · 31204-20130 · 31204-20131 · 31204-52010 · 31204-64010
31210Clutch cover assembly31210-02040 · 31210-05014 · 31210-05015 · 31210-05050 · 31210-05051 · 31210-12240 · 31210-12241 · 31210-12250 · 31210-12251 · 31210-12290
31230Clutch release bearing assembly31230-02010 · 31230-05012 · 31230-12180 · 31230-17010 · 31230-17011 · 31230-20191 · 31230-52010 · 31230-52011
31232ARelease bearing hub clip31232-05011 · 31232-12040 · 31232-12080 · 31232-16031 · 31232-17010 · 31232-20031 · 31232-52010
31236BSplit fork bracket31236-12011 · 31236-12020 · 31236-20080
31237Clutch release fork bracket dust cover31237-12010 · 31237-20010
31250Clutch disc assembly31250-02040 · 31250-02060 · 31250-05060 · 31250-05070 · 31250-05100 · 31250-05101 · 31250-0D060 · 31250-12410 · 31250-12460
31250BAdjustable clutch disc assembly31250-19035 · 31250-69035 · 31250-69055 · 31250-69056
