Toyota COROLLA 线束和卡夹 — Figure 8202

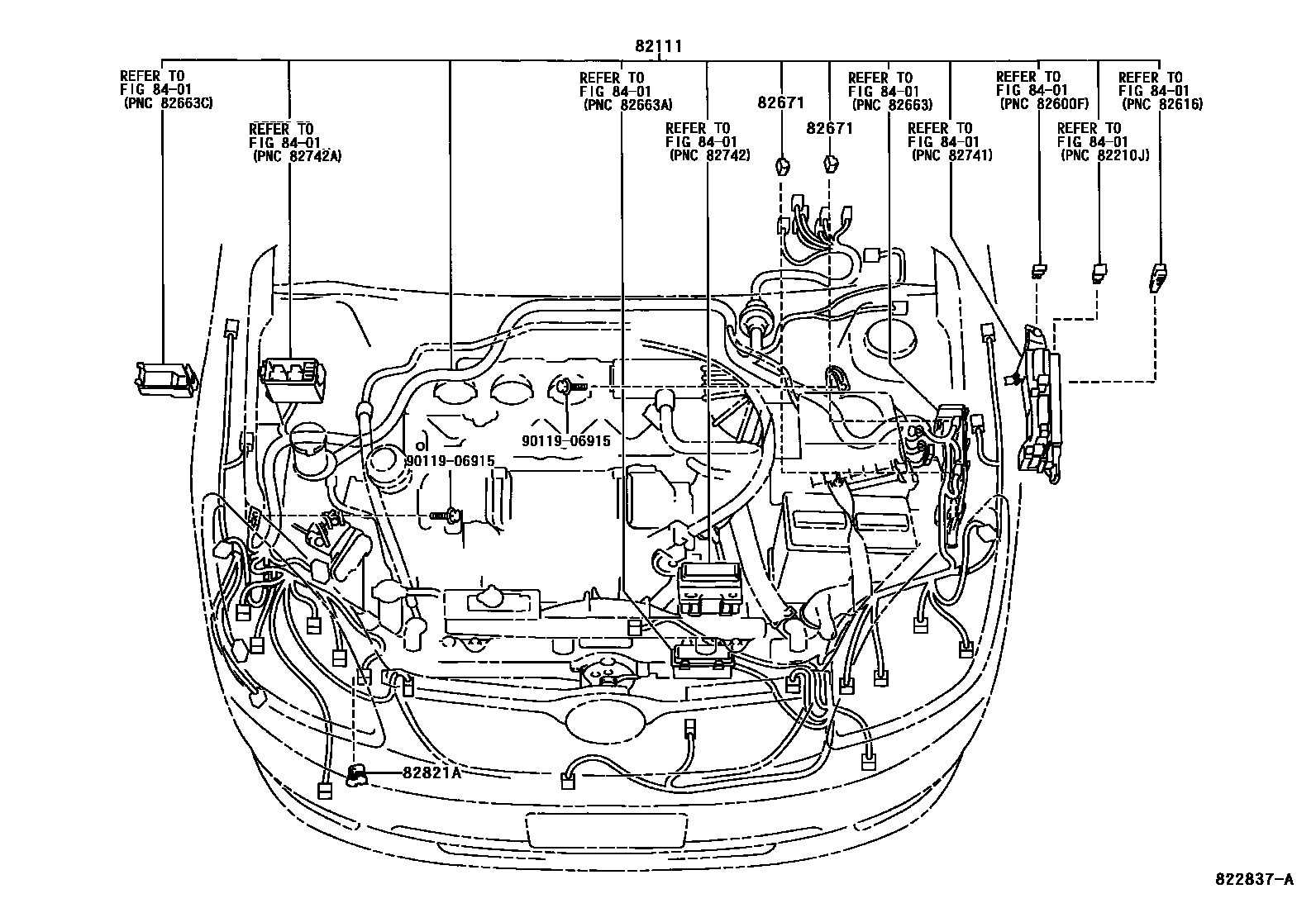

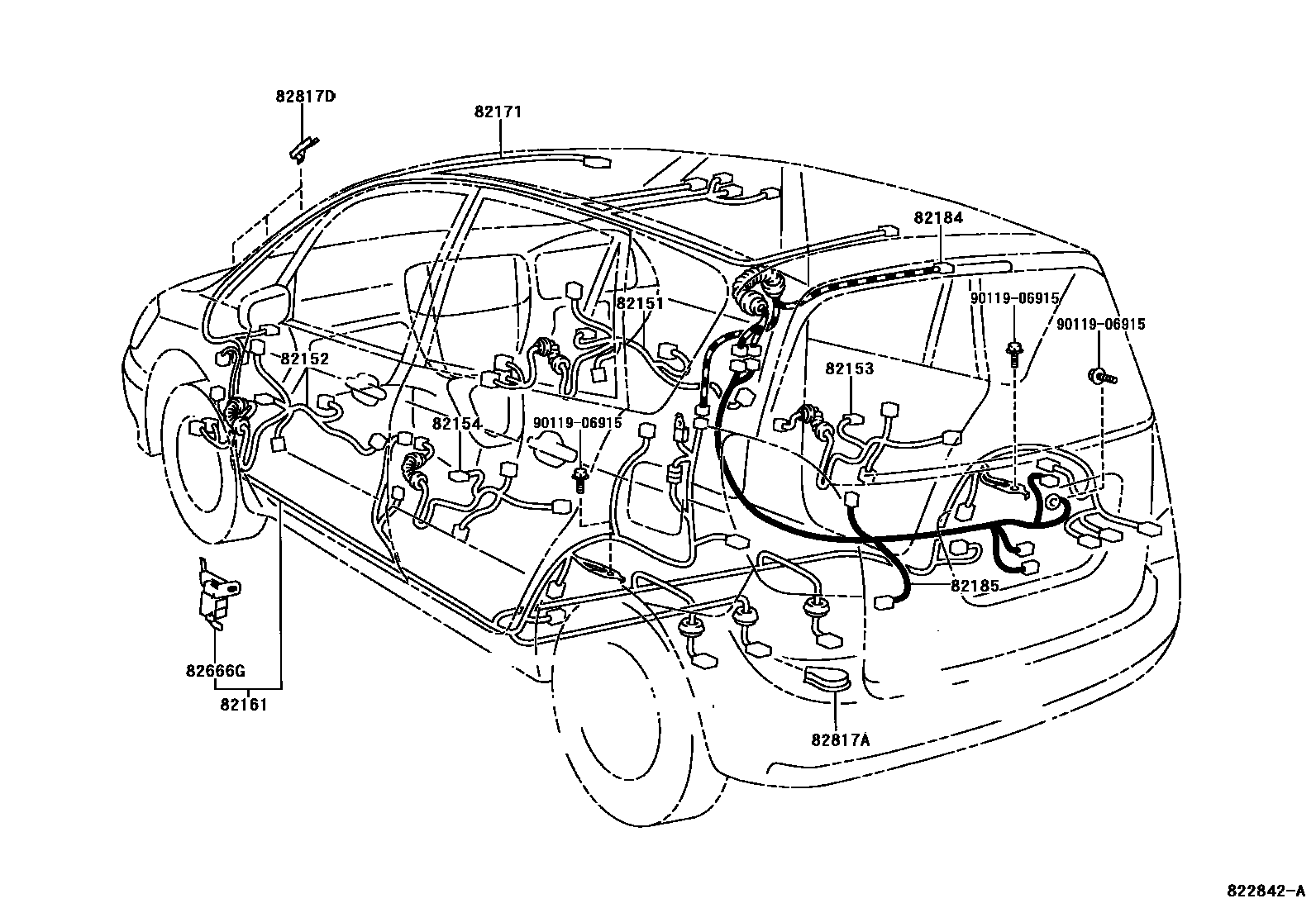

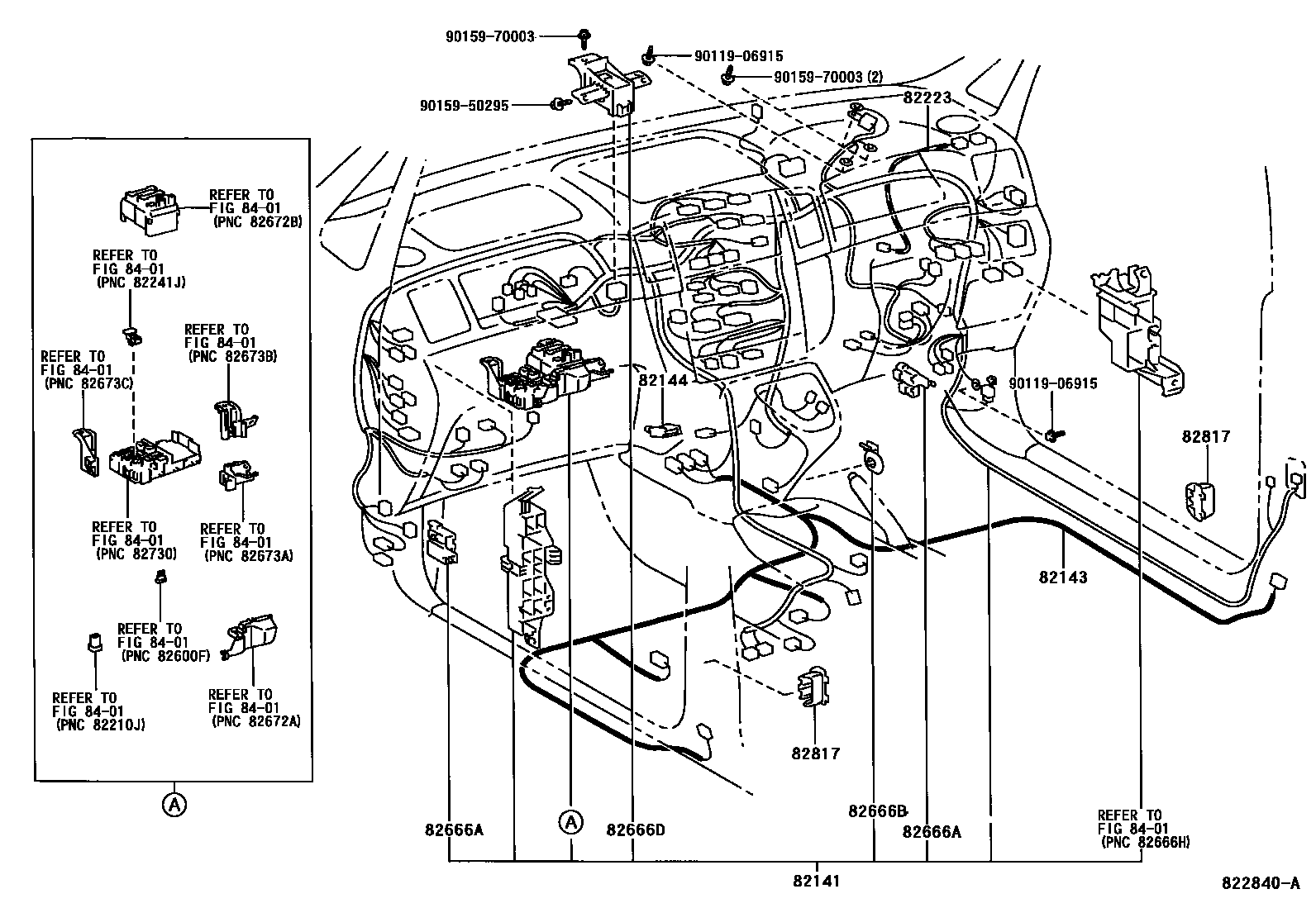

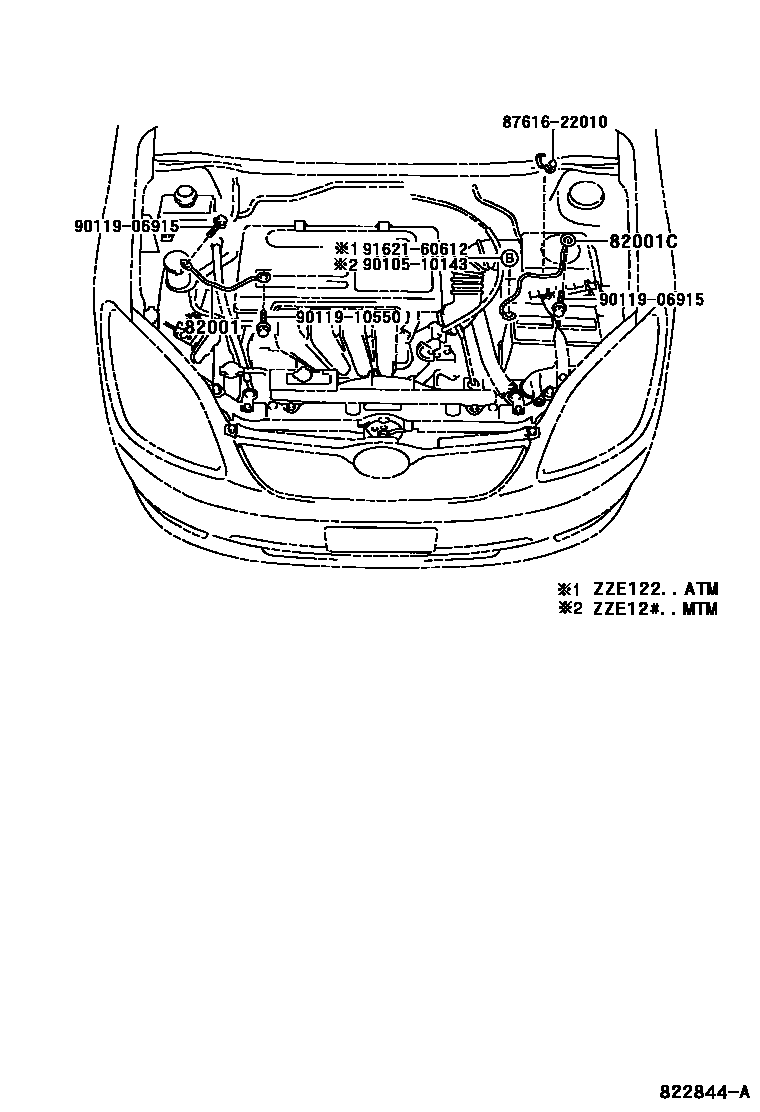

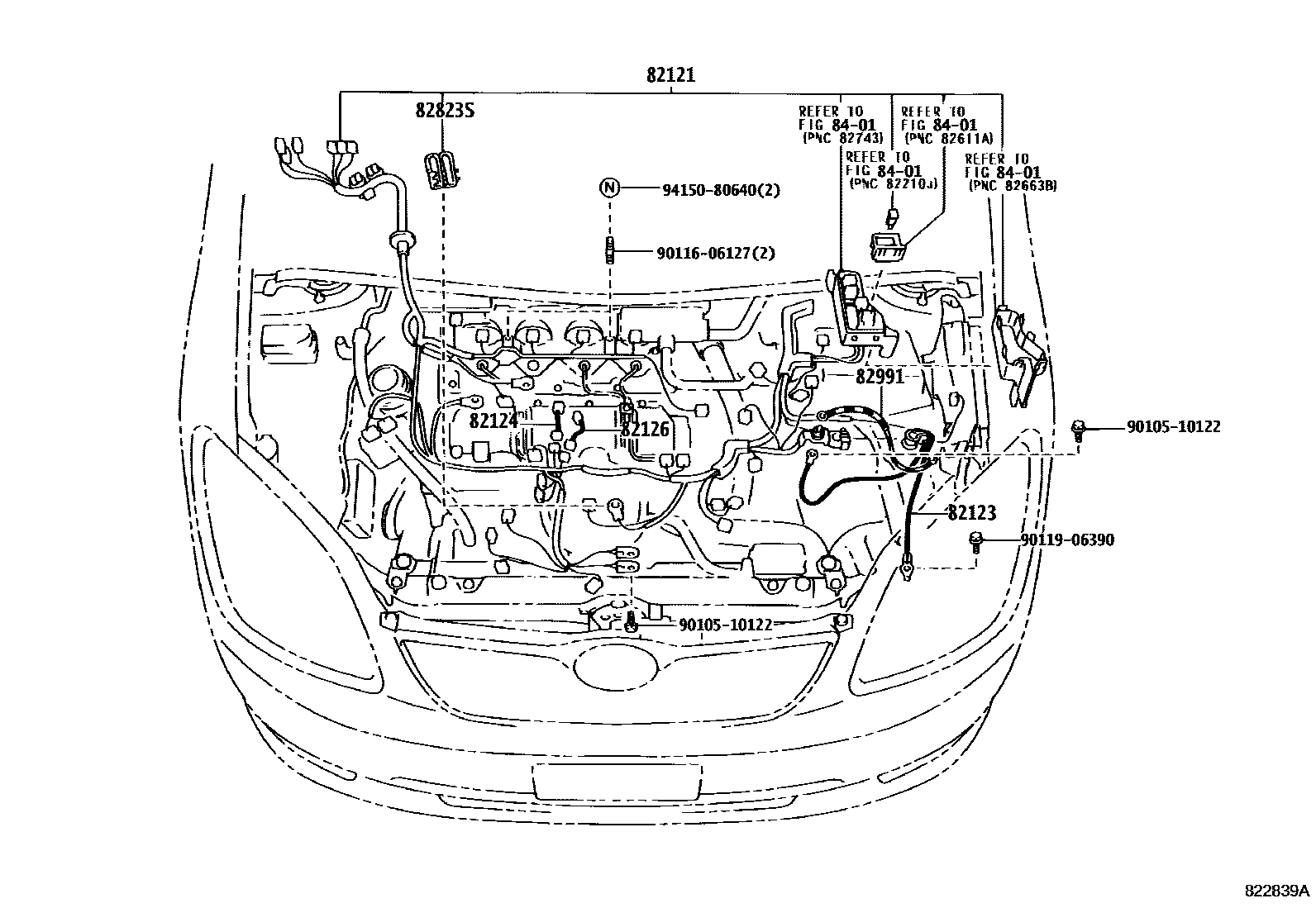

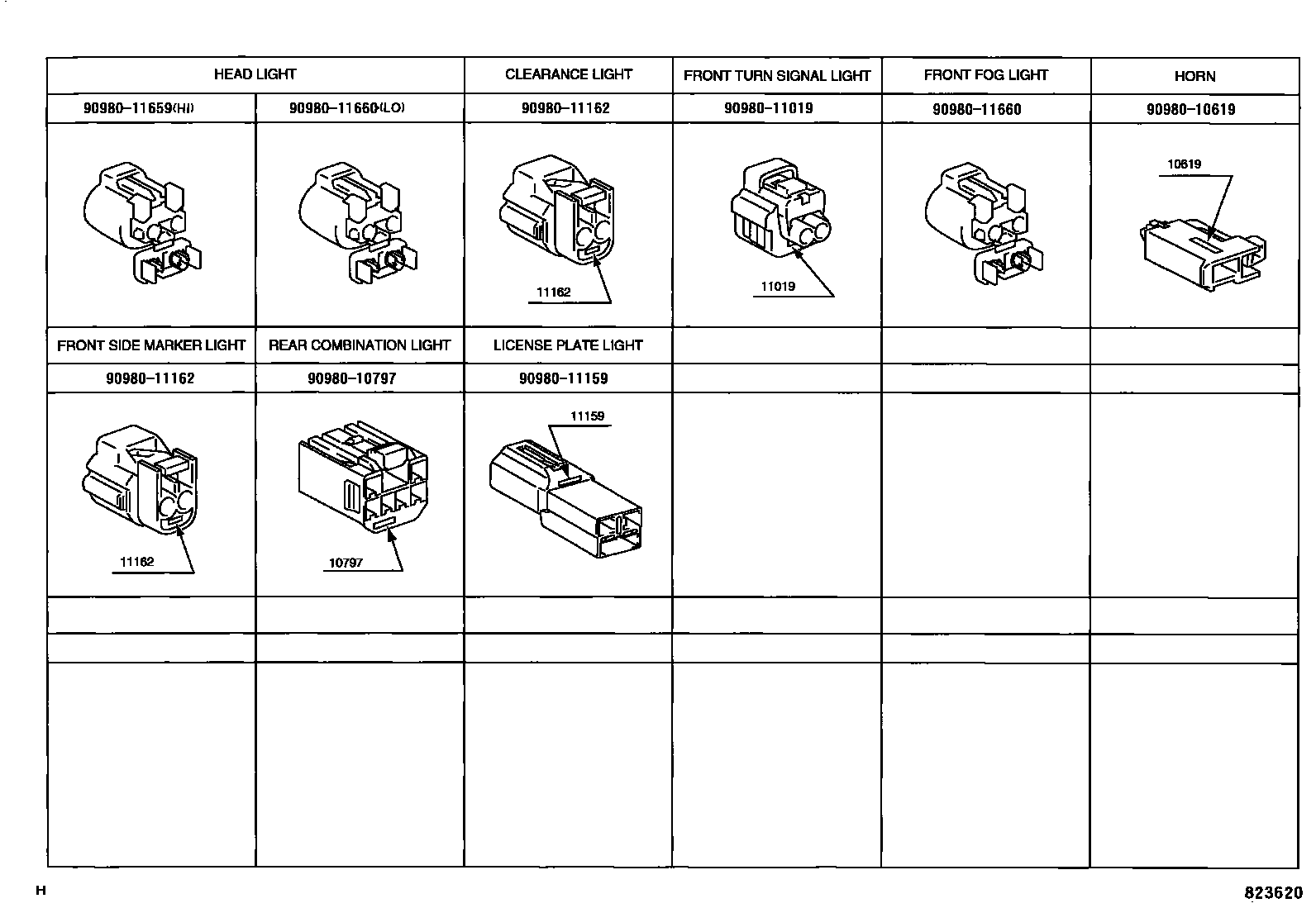

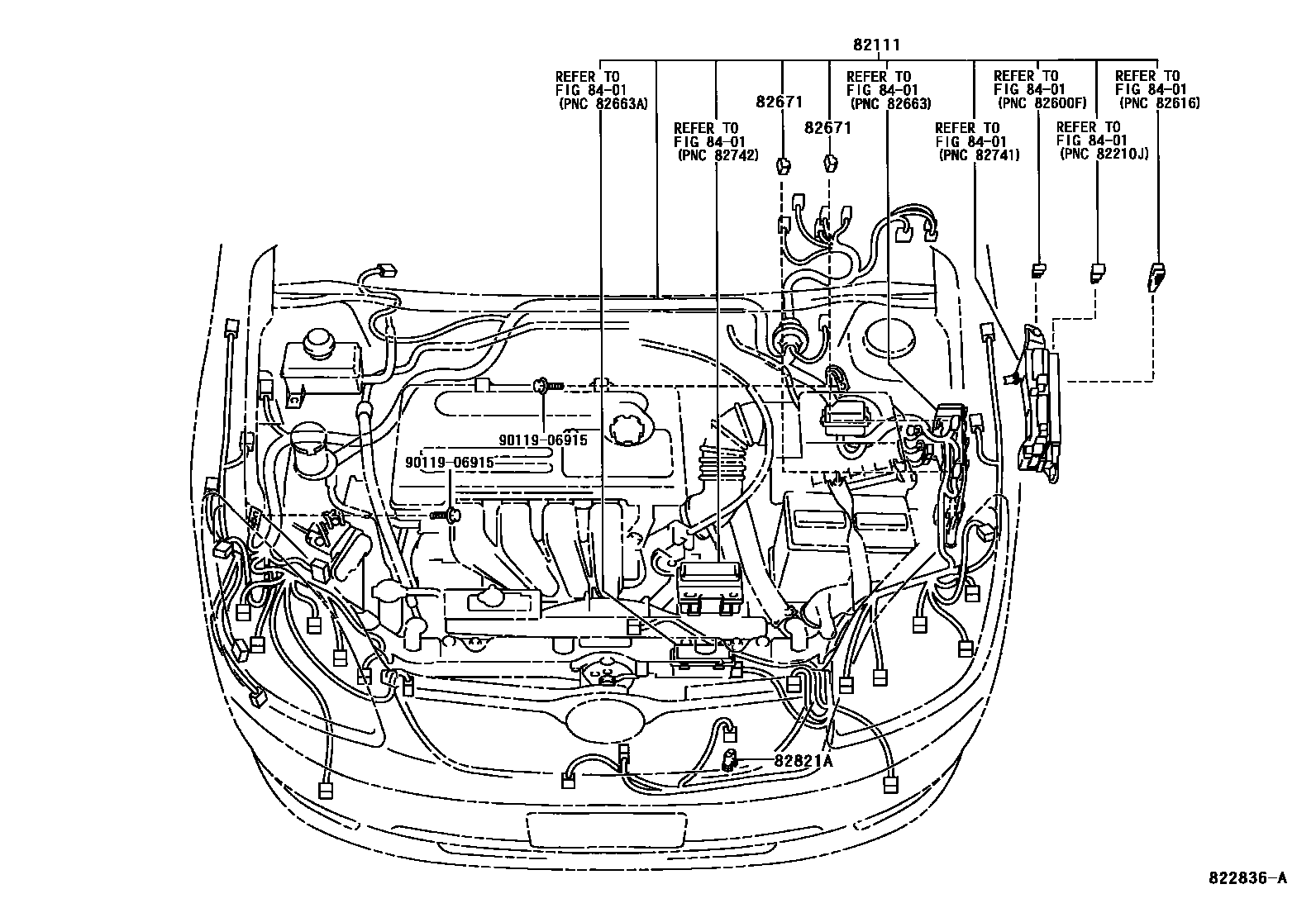

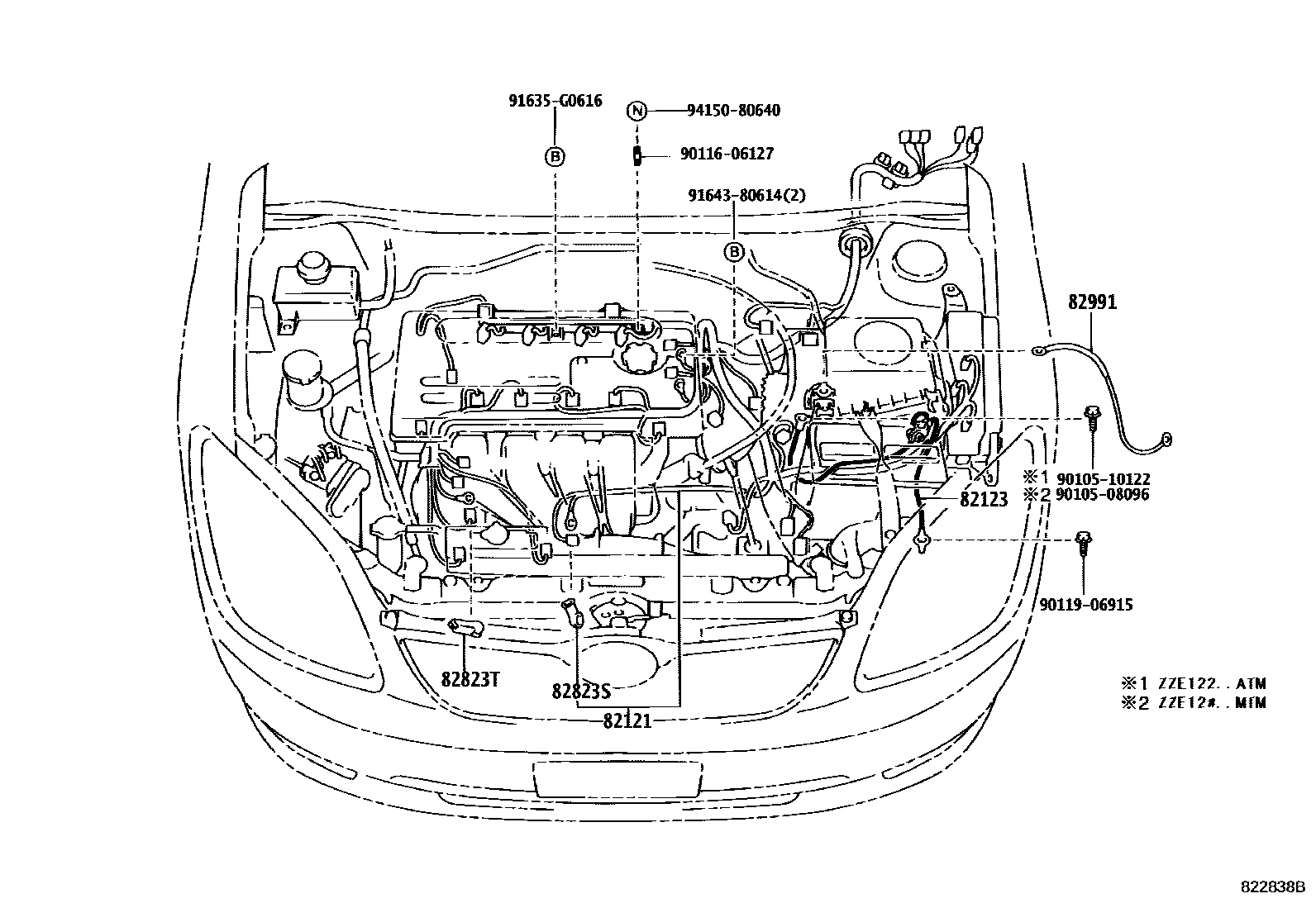

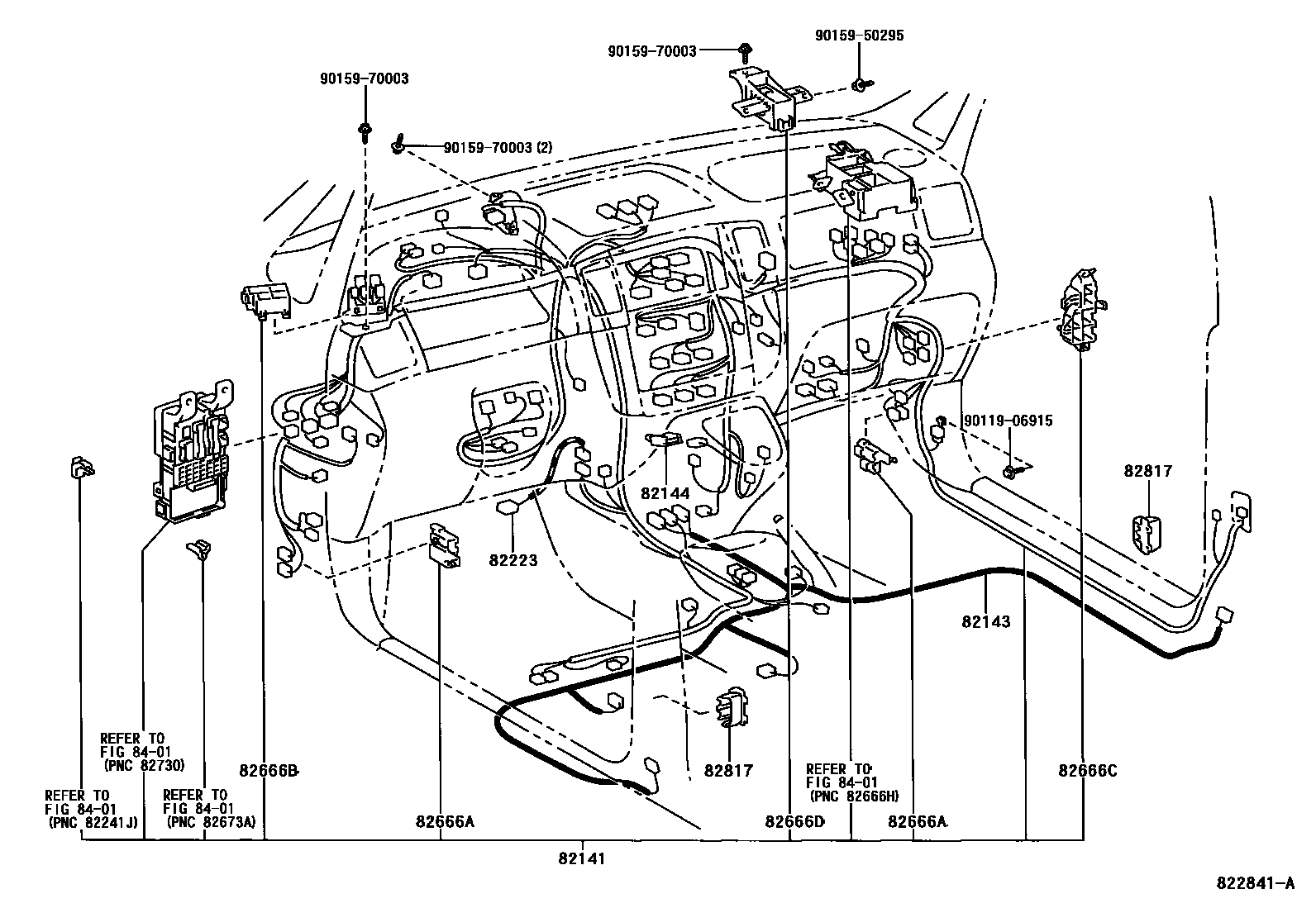

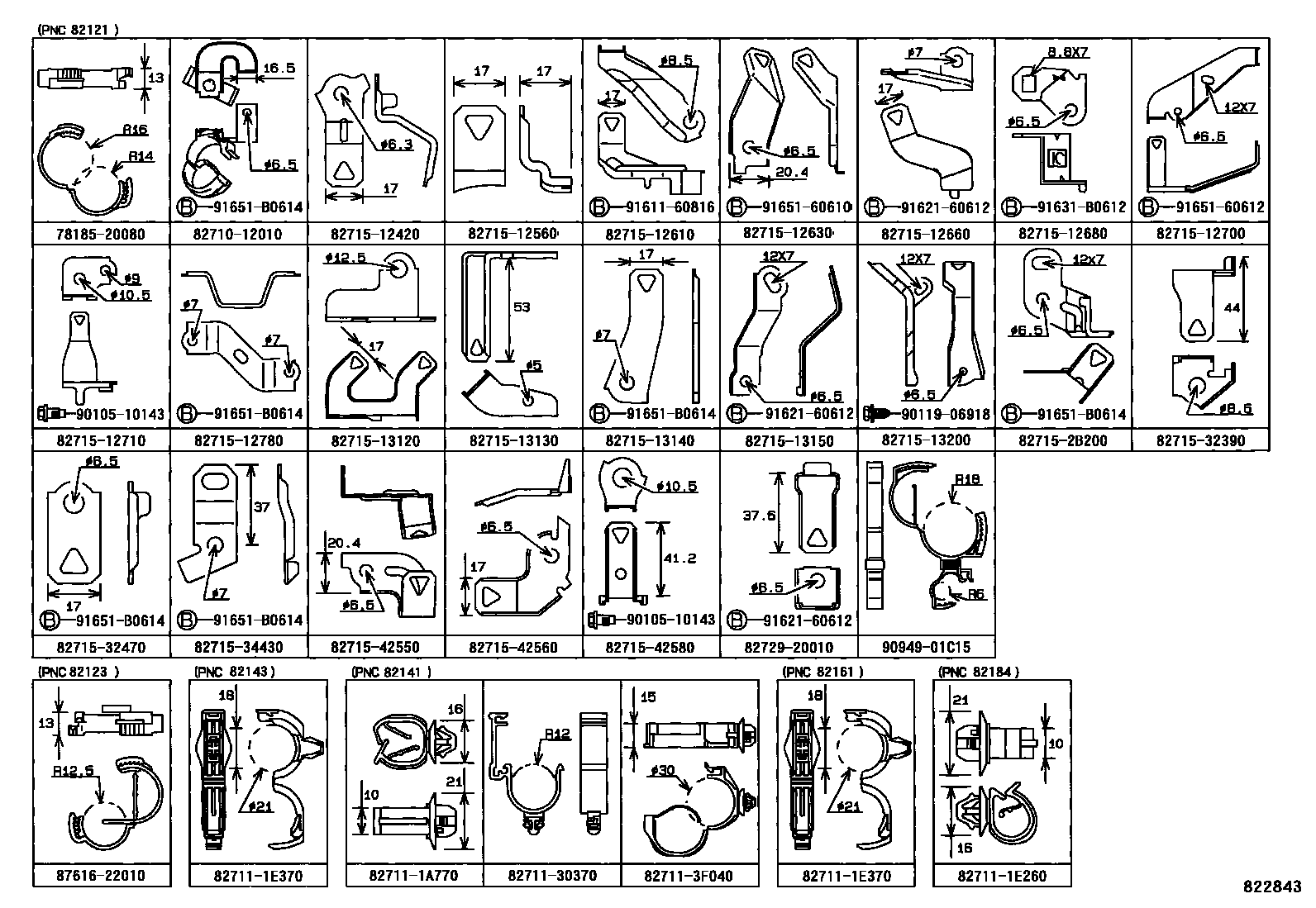

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 10 images and 32 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07109 |
| 82001C | Connection cable No. 2 | 90980-07181 · 90980-07407 |
| 82111 | Engine room main wiring harness | 82111-13650 · 82111-13660 · 82111-13670 · 82111-13680 · 82111-13690 · 82111-13700 · 82111-13710 · 82111-13711 · 82111-13720 · 82111-13730 · 82111-13770 · 82111-13790 · 82111-13800 · 82111-13801 · 82111-13810 · 82111-13811 |
| 82121 | Engine wiring harness | 82121-13831 · 82121-13841 · 82121-13842 · 82121-13861 · 82121-13871 · 82121-13881 · 82121-13882 · 82121-13891 · 82121-13892 · 82121-1F010 · 82121-1F020 · 82121-1F021 · 82121-1F030 · 82121-1F031 |
| 82123 | Engine No. 3 wiring harness | 82123-12370 · 82123-12400 · 82123-13040 · 82123-13050 · 82123-13070 · 82123-13071 |
| 82124 | Engine No. 4 wiring harness | 82124-13010 |
| 82126 | Engine wiring harness | 82126-20010 |
| 82141 | Dashboard wiring harness | 82145-13380 · 82145-13381 · 82145-13390 · 82145-13391 · 82145-13400 · 82145-13401 · 82145-13410 · 82145-13411 · 82145-13420 · 82145-13421 · 82145-13430 · 82145-13431 · 82145-13440 · 82145-13441 · 82145-13450 · 82145-13451 · 82145-13460 · 82145-13461 · 82145-13470 · 82145-13471 · 82145-13480 · 82145-13481 · 82145-13490 · 82145-13491 · 82145-13500 · 82145-13501 · 82145-13510 · 82145-13511 · 82145-13520 · 82145-13521 · 82145-13530 · 82145-13531 · 82145-13540 · 82145-13541 · 82145-13550 · 82145-13551 · 82145-13560 · 82145-13561 · 82145-13570 · 82145-13571 · 82145-13580 · 82145-13581 · 82145-13590 · 82145-13591 · 82145-13600 · 82145-13601 · 82145-13610 · 82145-13611 · 82145-13620 · 82145-13630 · 82145-13640 · 82145-13650 · 82145-13660 · 82145-13670 · 82145-13680 · 82145-13690 · 82145-13740 · 82145-13741 · 82145-13750 · 82145-13751 · 82145-13760 · 82145-13761 · 82145-13770 · 82145-13771 · 82145-13840 · 82145-13841 · 82145-13850 · 82145-13851 · 82145-13860 · 82145-13861 · 82145-13870 · 82145-13871 · 82145-13880 · 82145-13881 · 82145-13890 · 82145-13891 · 82145-1F010 · 82145-1F011 · 82145-1F020 · 82145-1F021 · 82145-1F030 · 82145-1F031 · 82145-1F040 · 82145-1F041 · 82145-1F050 · 82145-1F051 · 82145-1F060 · 82145-1F061 · 82145-1F070 · 82145-1F080 · 82145-1F090 · 82145-1F100 · 82145-1F120 · 82145-1F121 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-13190 · 82143-13191 · 82143-13200 · 82143-13201 · 82143-13210 · 82143-13211 · 82143-13220 · 82143-13221 |
| 82144 | Instrument panel wiring harness No. 4 | 82144-12060 |
| 82151 | Right front door wiring harness | 82151-13180 · 82151-13181 · 82151-13190 · 82151-13191 · 82151-13200 · 82151-13201 · 82151-13210 · 82151-13211 · 82151-13220 · 82151-13221 · 82151-13230 · 82151-13231 · 82151-13240 · 82151-13241 · 82151-13250 · 82151-13251 · 82151-13260 · 82151-13261 · 82151-13270 · 82151-13271 · 82151-13280 · 82151-13281 · 82151-13290 · 82151-13291 |
| 82152 | Left front door wiring harness | 82152-13130 · 82152-13131 · 82152-13140 · 82152-13141 · 82152-13150 · 82152-13151 · 82152-13160 · 82152-13161 · 82152-13170 · 82152-13171 · 82152-13180 · 82152-13181 · 82152-13190 · 82152-13191 · 82152-13200 · 82152-13201 · 82152-13210 · 82152-13211 · 82152-13220 · 82152-13221 · 82152-13230 · 82152-13231 · 82152-13240 · 82152-13241 |
| 82153 | Rear door wiring harness No. 1 | 82153-13050 · 82153-13060 · 82153-13061 · 82153-13070 · 82153-13080 · 82153-13081 |
| 82154 | Rear door wiring harness No. 2 | 82154-13030 · 82154-13040 · 82154-13041 · 82154-13050 · 82154-13060 · 82154-13061 |
| 82161 | floor wiring harness | 82161-1F850 · 82161-1F851 · 82161-1F860 · 82161-1F870 · 82161-1F880 · 82161-1F890 · 82199-13010 · 82199-13030 · 82199-13031 · 82199-13040 · 82199-13041 · 82199-13050 · 82199-13051 · 82199-13060 · 82199-13061 · 82199-13070 · 82199-13071 · 82199-13080 · 82199-13081 · 82199-13090 · 82199-13091 · 82199-13100 · 82199-13101 · 82199-13120 · 82199-13121 · 82199-13140 |
| 82171 | Roof No. 1 wiring harness | 82171-13270 · 82171-13280 · 82171-13290 · 82171-13300 · 82171-13310 · 82171-13320 · 82171-13330 · 82171-13340 |
| 82184 | Rear door No. 1 wiring harness | 82184-13440 |
| 82185 | Rear door wiring harness No. 2 | 82185-13590 · 82185-13600 |
| 82223 | switch harness | 82223-13060 · 82223-13070 |
| 82666A | Connector holder No. 2 | 82666-12260 |
| 82666B | No. 3 connector holder | 82666-12270 · 82666-12310 |
| 82666C | No. 4 connector holder | 82666-12280 |
| 82666D | No. 5 connector holder | 82666-13070 |
| 82666G | No. 8 connector holder | 82666-12330 |
| 82671 | junction box | 82671-30360 |
| 82817 | No. 1 wire harness protection device | 82817-1A761 · 82817-1A830 |
| 82817A | No. 2 wire harness protection device | 82817-13260 |
| 82817D | No. 5 wire harness protection device | 82817-13250 |
| 82821A | Connector cover | 82821-10050 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-12090 · 82823-20080 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 82991 | Fuse repair line | 82991-12070 · 82991-12080 |
