Toyota COROLLA 超速档和电子控制变速器 — Figure 8410

Toyota COROLLA EPC diagram 8410, 超速档和电子控制变速器, with 3 images and 4 PNC and OE references.

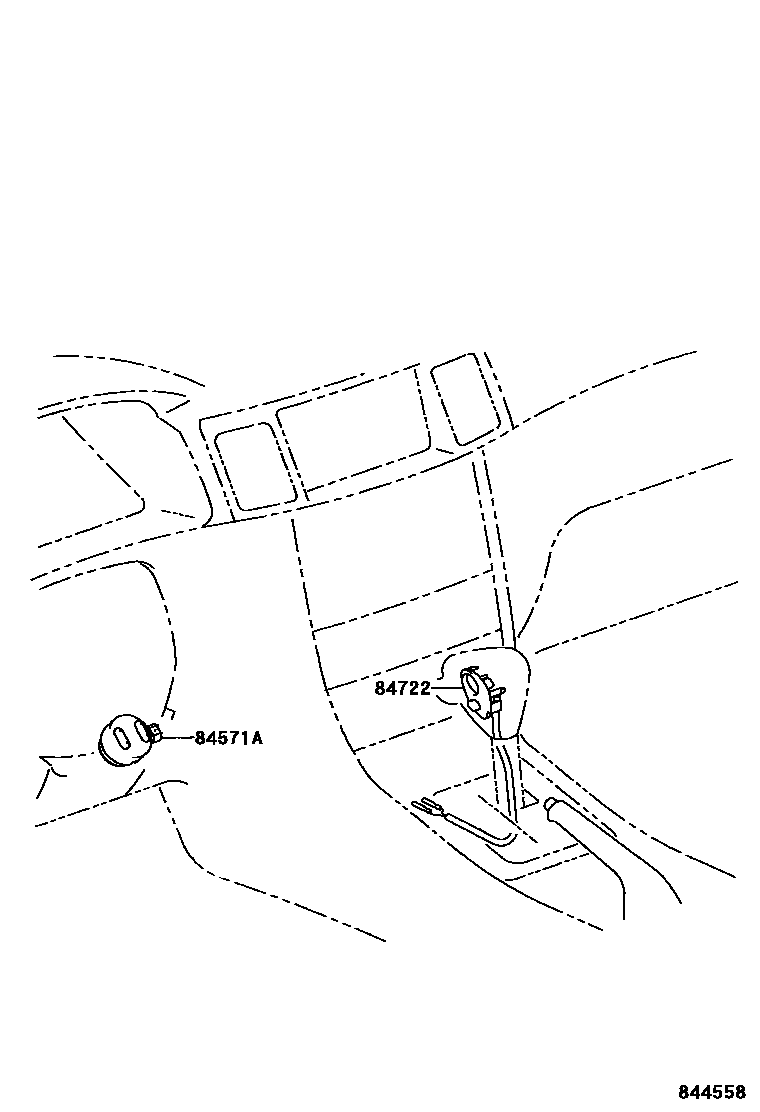

Toyota COROLLA 超速档和电子控制变速器 EPC diagram — 844558
超速档和电子控制变速器 — 844558 (200111 – 999999)

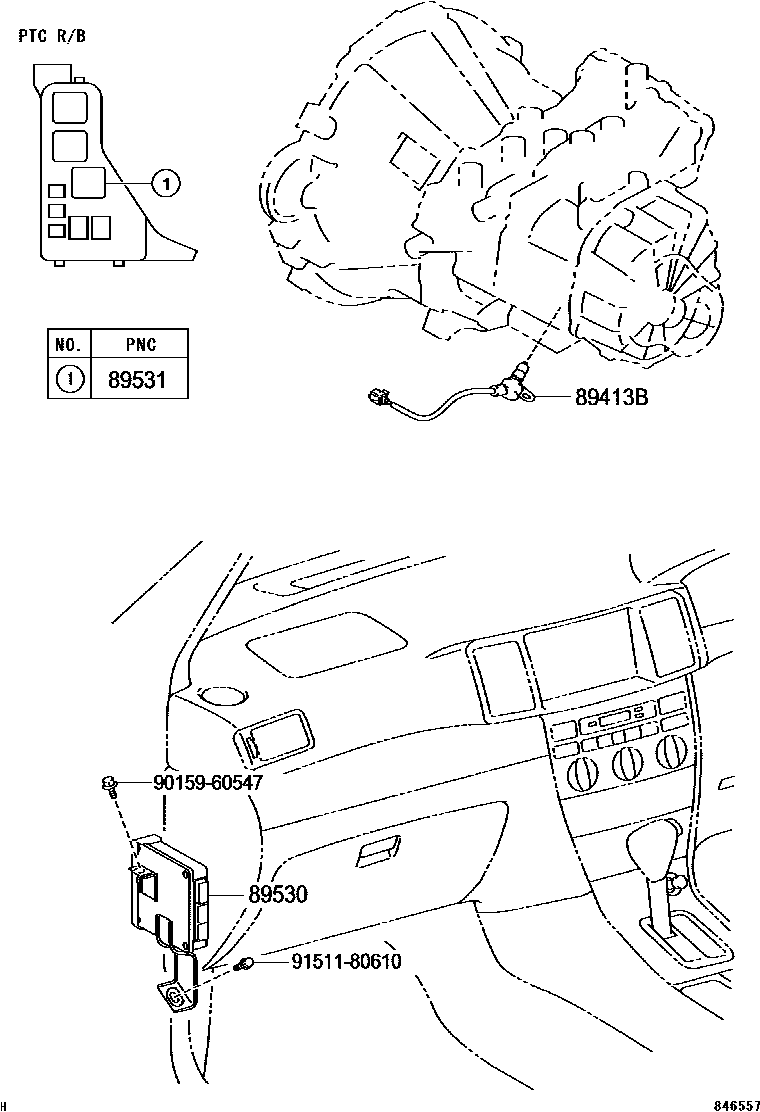

Toyota COROLLA 超速档和电子控制变速器 EPC diagram — 846557
超速档和电子控制变速器 — 846557 (200408 – 999999)

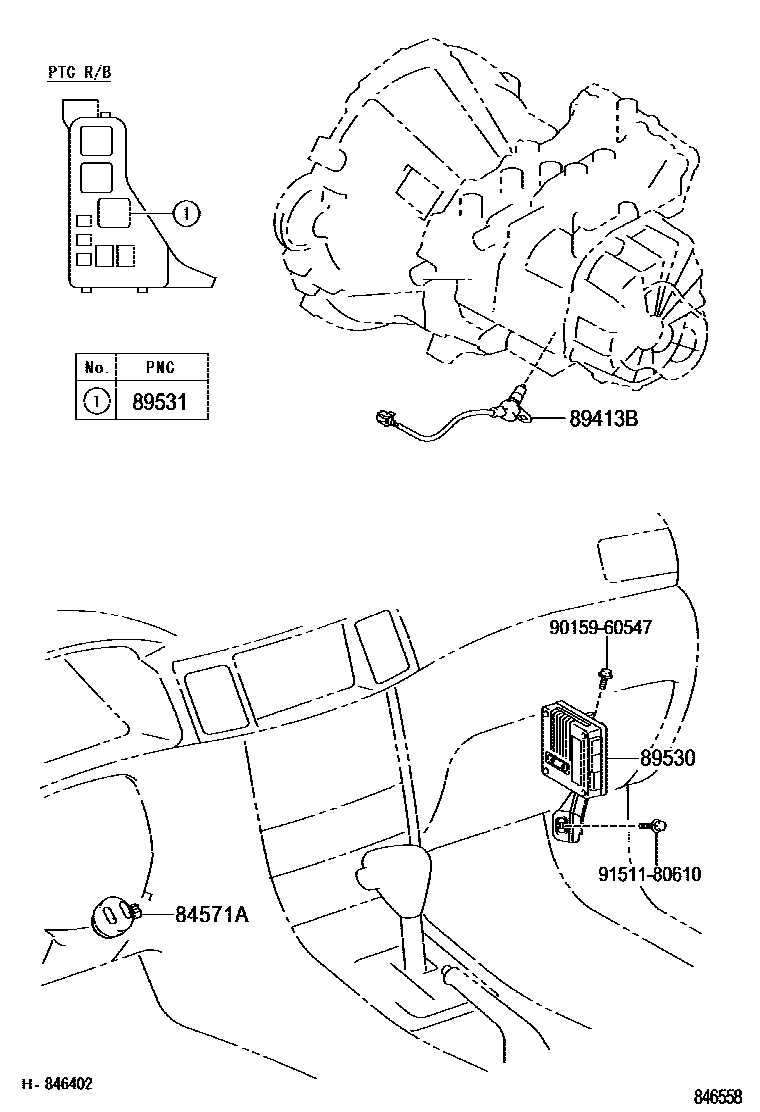

Toyota COROLLA 超速档和电子控制变速器 EPC diagram — 846558
超速档和电子控制变速器 — 846558 (200408 – 999999)

PNC and OE references

PNCPart nameOE numbers
84571AKickdown switch84571-12010
89413BTransmission speed sensor89413-64010
89530Transmission control ECU assembly89530-12210 · 89530-12211 · 89530-12220 · 89530-12221 · 89530-12230 · 89530-12240 · 89530-12241
89531transmission control relay90080-87030
