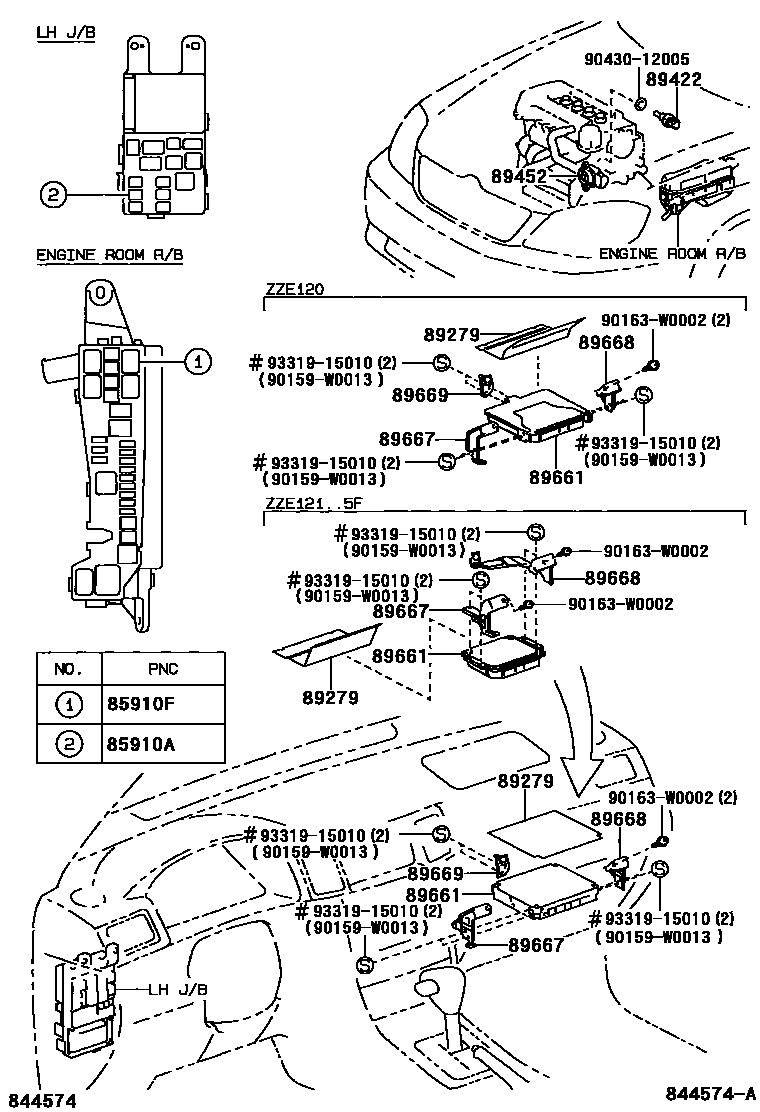

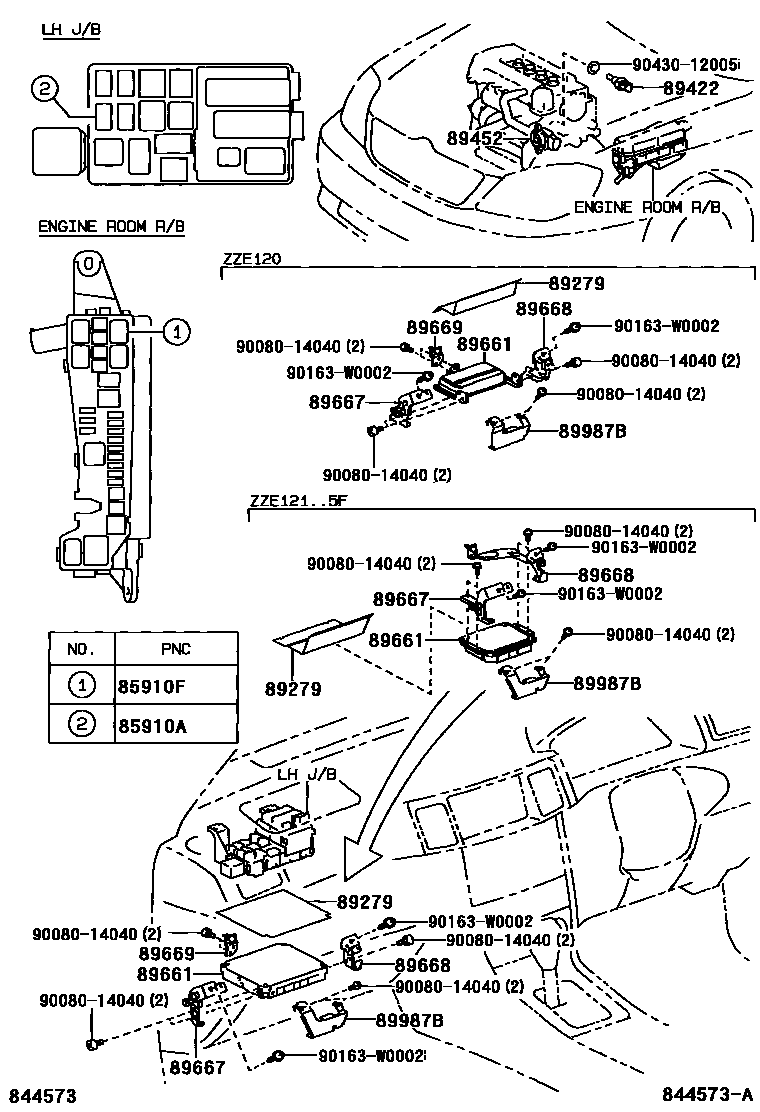

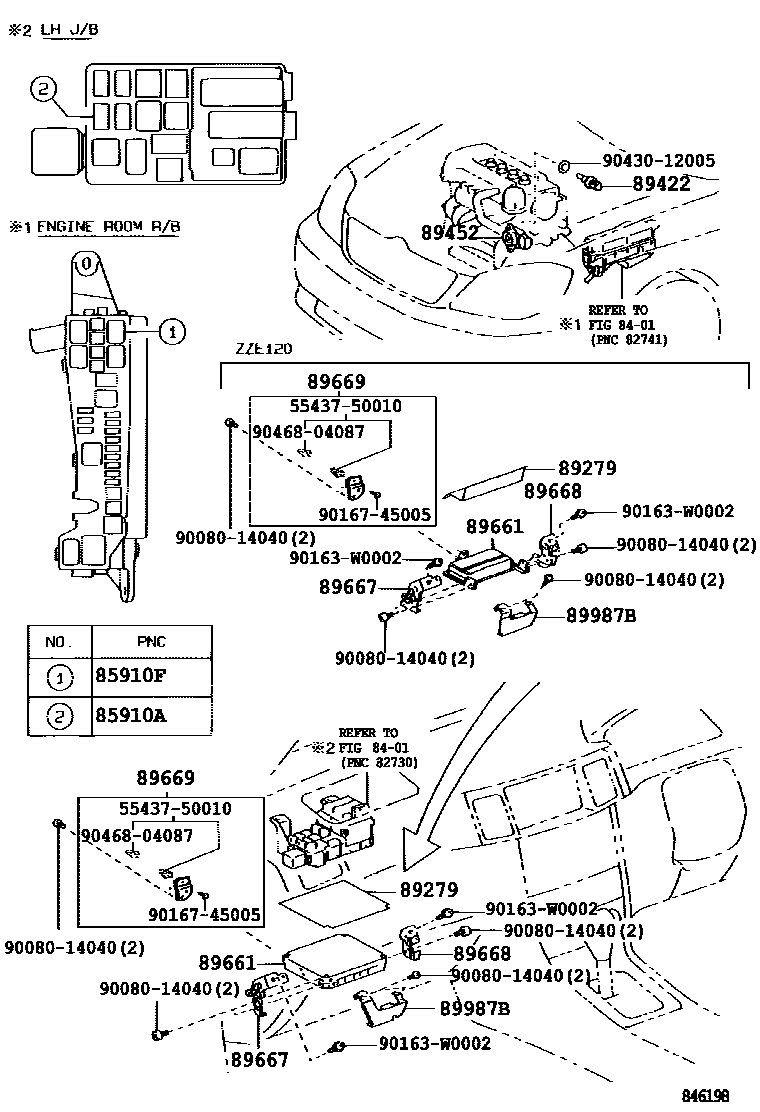

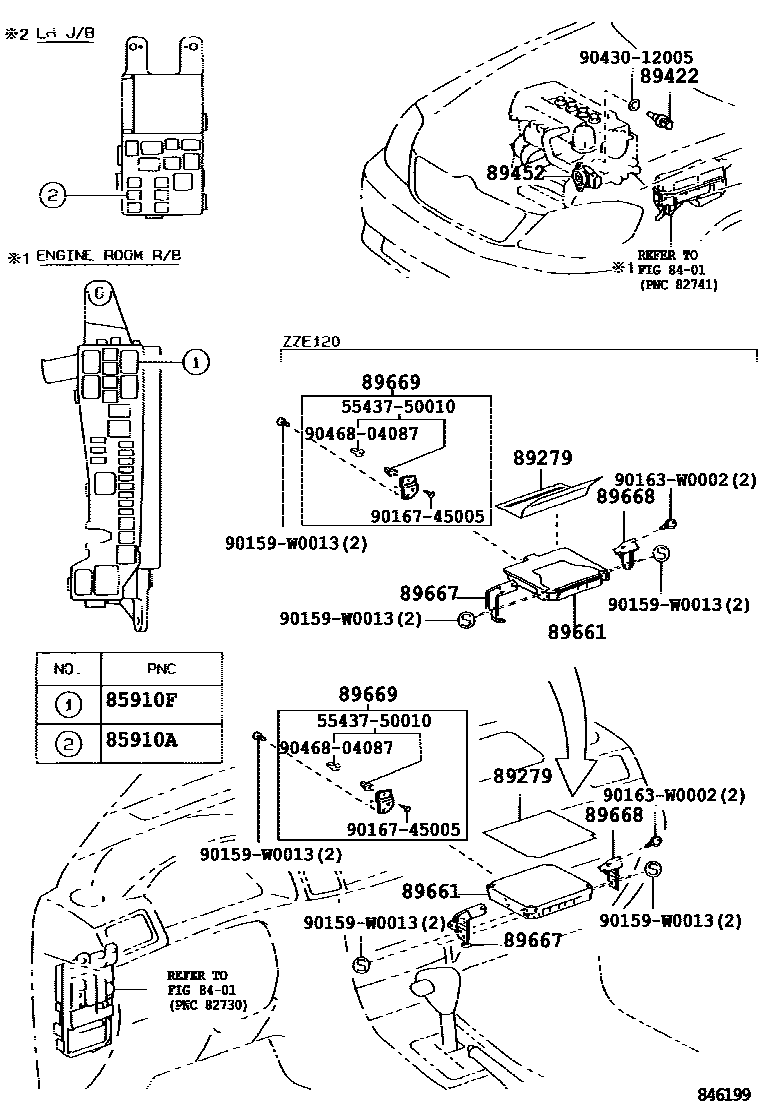

Toyota COROLLA 电子燃油喷射系统 — Figure 8404
Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 4 images and 10 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90080-87019 |
| 85910F | ECU relay (for EFI) | 90080-87019 |
| 89279 | Engine control ECU cover | 89279-12150 · 89279-52050 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-35010 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-20130 · 89452-35020 |
| 89661 | Engine control ECU | 89661-02730 · 89661-02731 · 89661-02740 · 89661-02741 · 89661-02750 · 89661-02B00 · 89661-02B01 · 89661-02B10 · 89661-02B11 · 89661-02B20 · 89661-02B21 · 89661-02B30 · 89661-02B31 · 89661-02B40 · 89661-02B50 · 89661-02B60 · 89661-02B70 · 89661-02B80 · 89661-02B90 · 89666-02060 · 89666-02070 · 89666-02080 · 89666-02090 · 89666-02091 · 89666-02100 · 89666-02101 |
| 89667 | Engine control ECU bracket | 89667-02130 · 89667-02140 · 89667-02150 · 89667-02160 · 89667-12190 · 89667-13020 · 89667-13030 · 89667-13041 · 89667-13140 · 89667-13150 |
| 89668 | No. 2 engine control ECU bracket | 89668-02090 · 89668-02100 · 89668-02110 · 89668-02120 · 89668-13041 · 89668-13050 · 89668-13060 · 89668-13070 · 89668-13080 · 89668-13090 |
| 89669 | No. 3 engine control ECU bracket | 89669-02040 · 89669-02050 · 89669-02060 · 89669-12030 · 89669-13010 · 89669-13020 |
| 89987B | No.1 ECU bracket | 89987-02020 · 89987-02030 · 89987-13010 · 89987-13020 |
