Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 15 images and 41 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

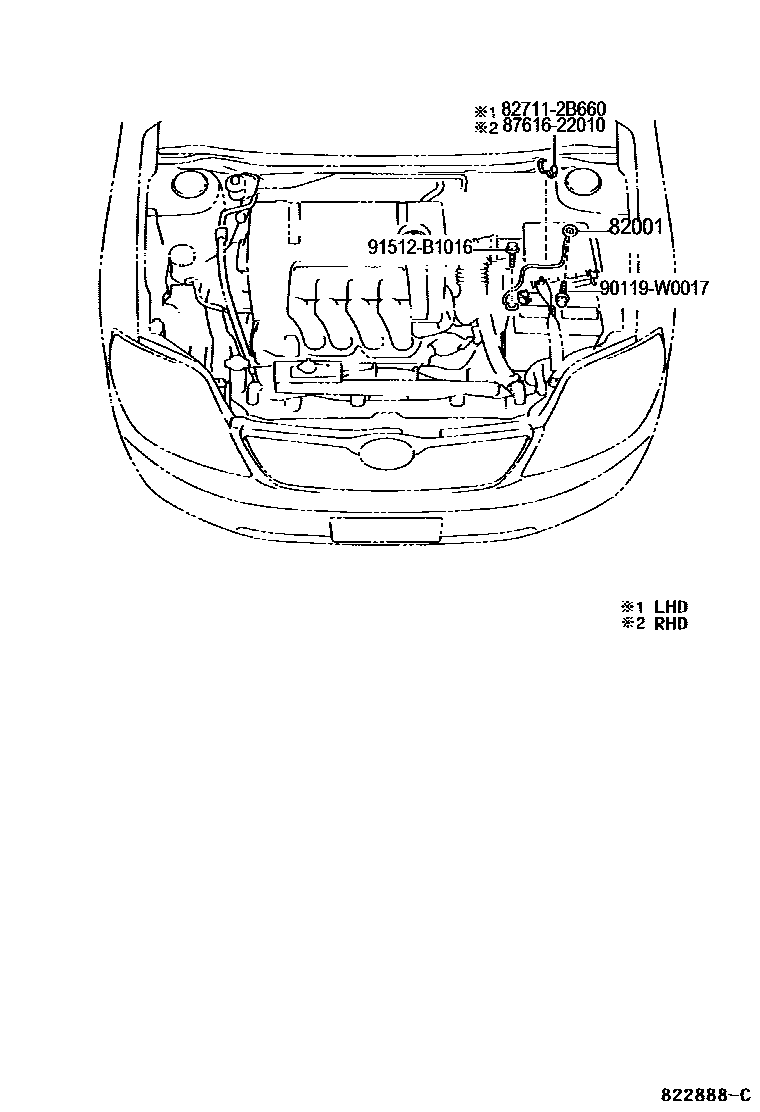

| 82001 | Connection cable No. 1 | 82046-12190 · 82046-12200 |

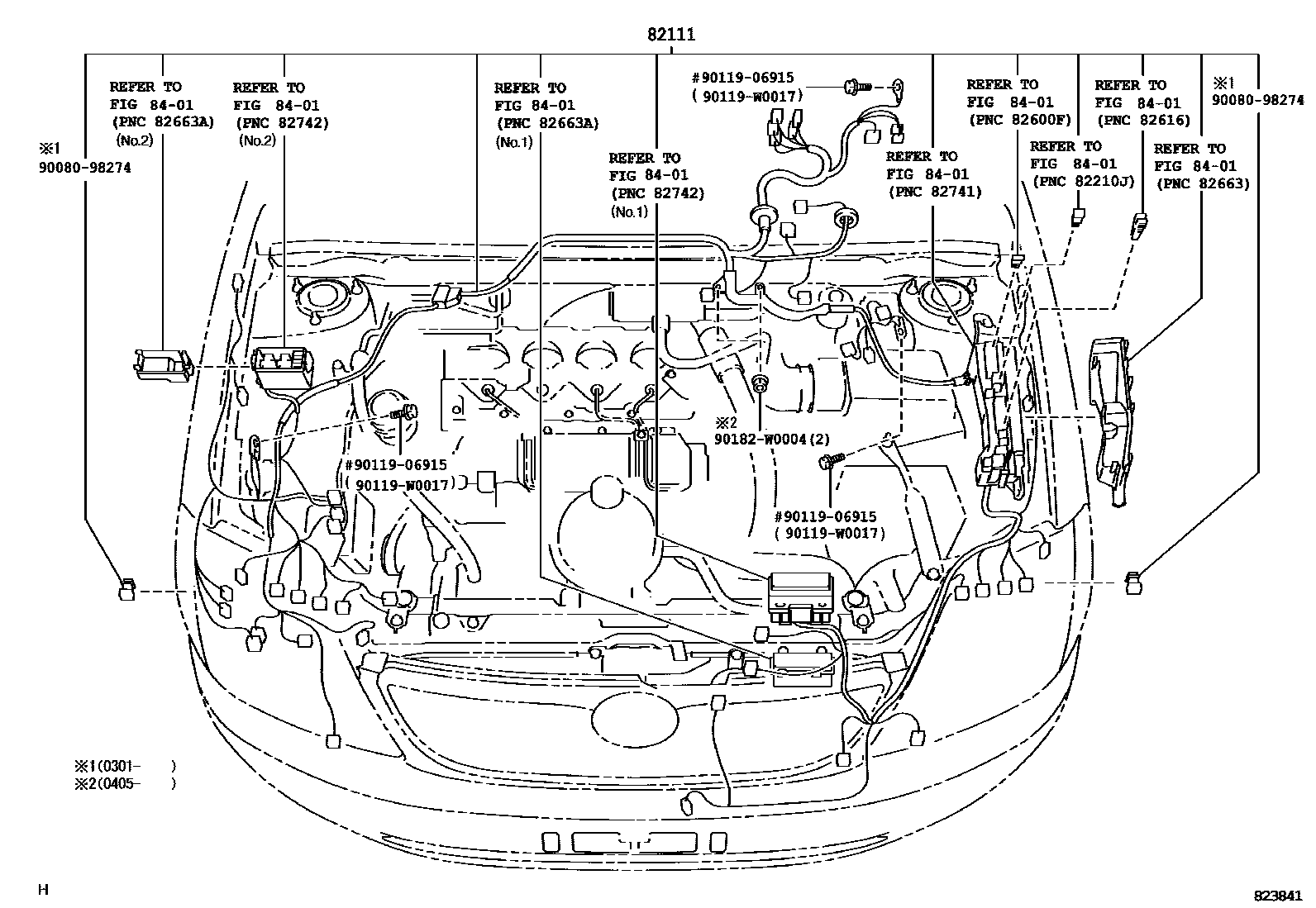

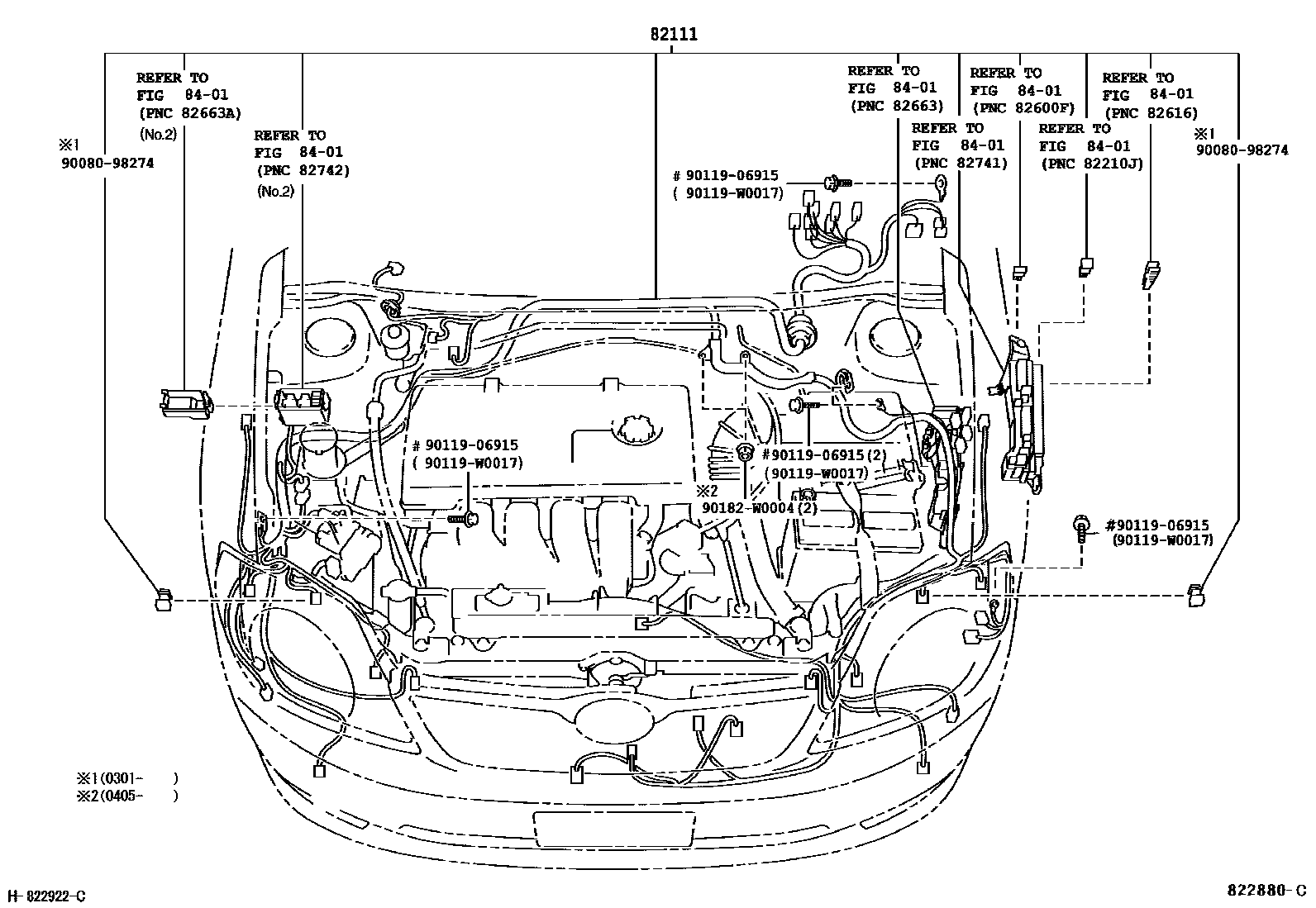

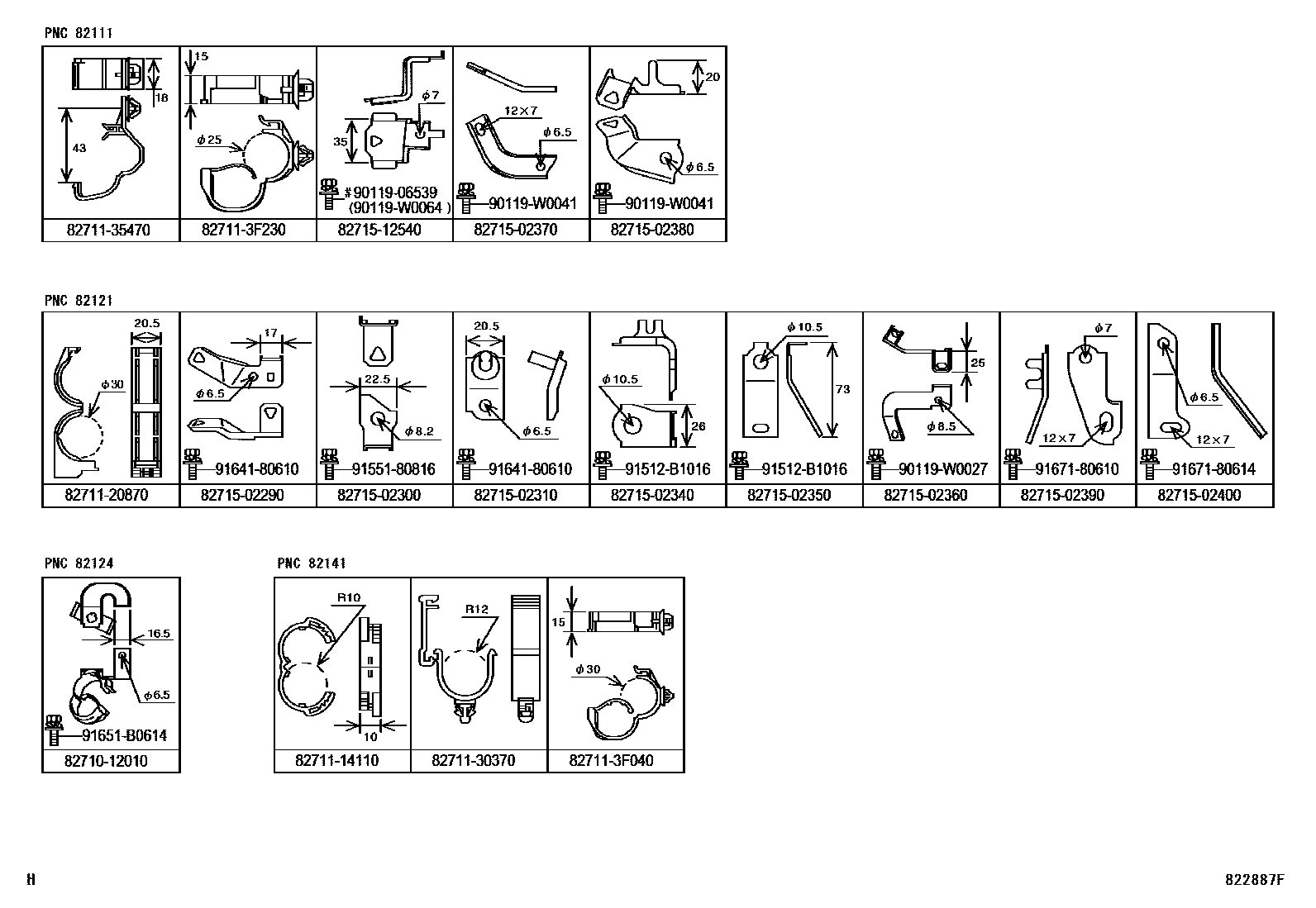

| 82111 | Engine room main wiring harness | 82111-02E40 · 82111-02E50 · 82111-02E60 · 82111-02E61 · 82111-02E70 · 82111-02E71 · 82111-02F10 · 82111-02F20 · 82111-02F30 · 82111-02F40 · 82111-02F50 · 82111-02F60 · 82111-02F70 · 82111-02F80 · 82111-02F90 · 82111-02G00 · 82111-02G10 · 82111-02G20 · 82111-02G30 · 82111-02G40 · 82111-02G50 · 82111-02G60 · 82111-02G70 · 82111-02G90 · 82111-02J00 · 82111-02J10 · 82111-02J11 · 82111-02J20 · 82111-02J30 · 82111-02J40 · 82111-02J41 · 82111-02J50 · 82111-02J51 · 82111-02J60 · 82111-02J70 · 82111-02J80 · 82111-02J81 · 82111-02J90 · 82111-02K10 · 82111-02K30 · 82111-02K31 · 82111-02K50 · 82111-02K60 · 82111-0Z110 · 82111-0Z111 · 82111-0Z120 · 82111-0Z121 · 82111-0Z130 · 82111-0Z131 · 82111-0Z140 · 82111-0Z141 · 82111-0Z150 · 82111-0Z160 · 82111-0Z170 · 82115-02850 · 82115-02851 · 82115-02860 · 82115-02861 · 82115-02870 · 82115-02871 · 82115-02880 · 82115-02881 · 82115-02890 · 82115-02891 · 82116-02050 · 82116-02051 · 82116-02060 · 82116-02061 · 82116-02120 · 82116-02121 · 82116-02130 · 82116-02131 · 82116-02140 · 82116-02141 · 82116-02150 · 82116-02151 · 82116-02160 · 82116-02161 · 82116-02200 · 82116-02201 · 82116-02210 · 82116-02211 |

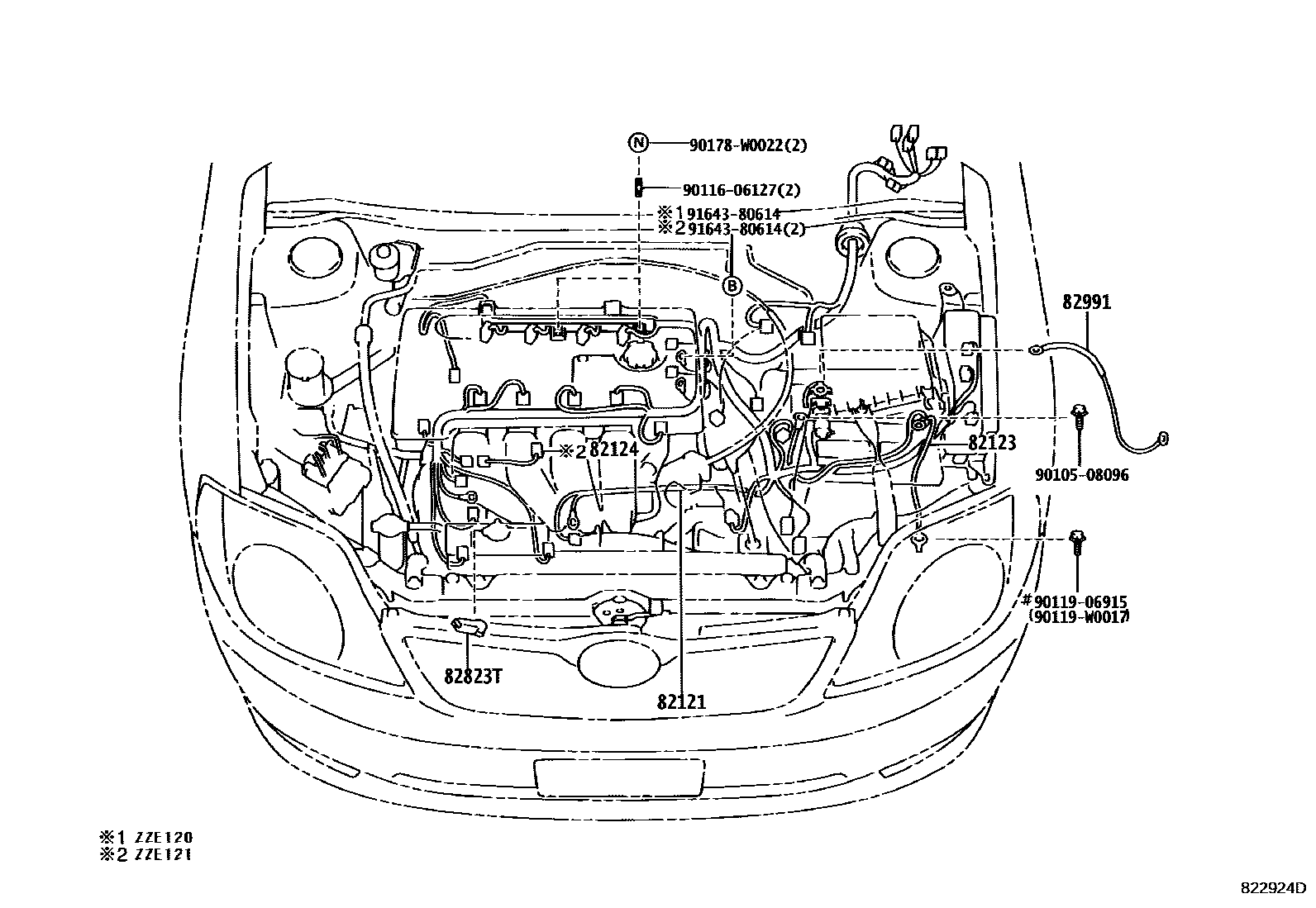

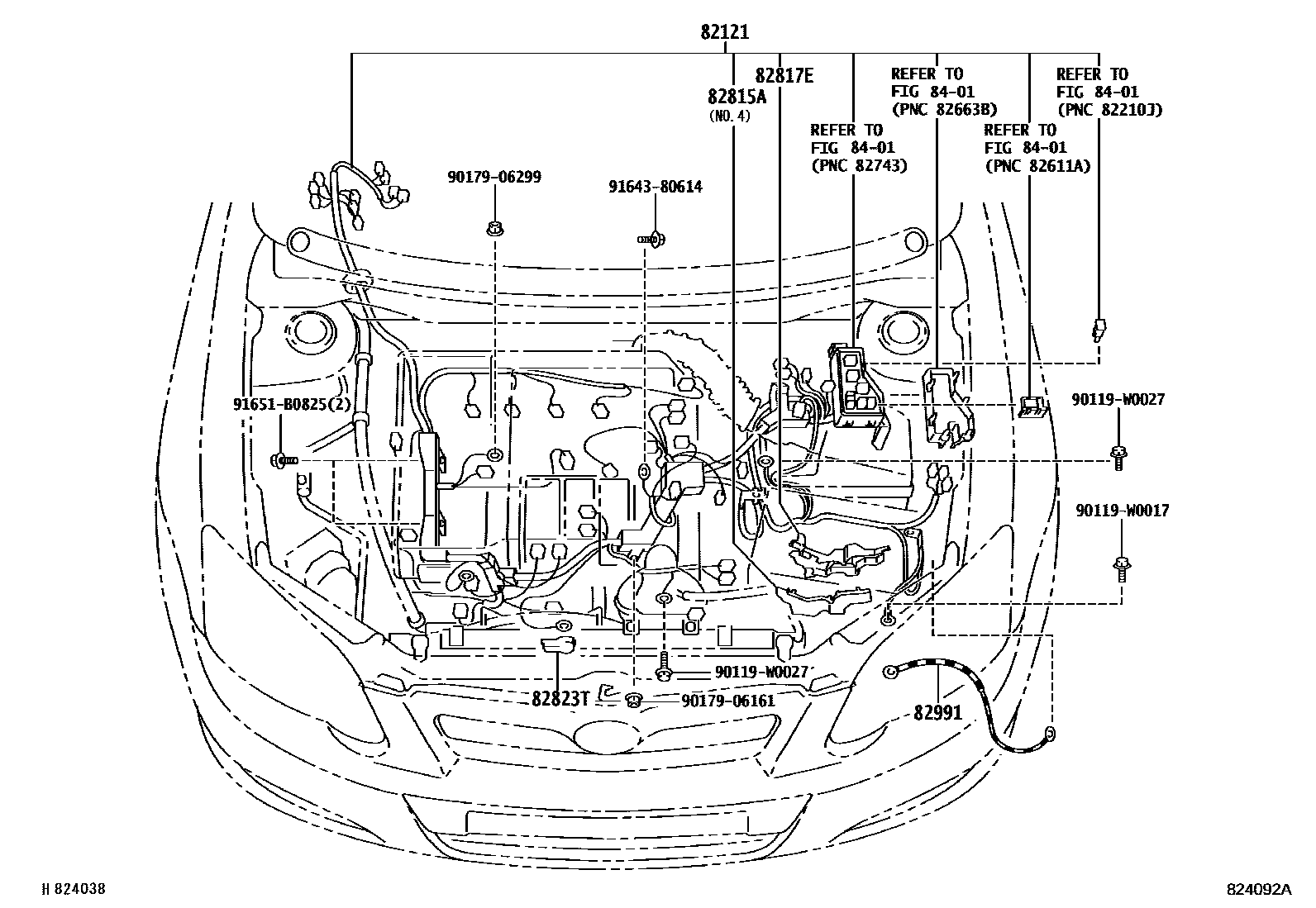

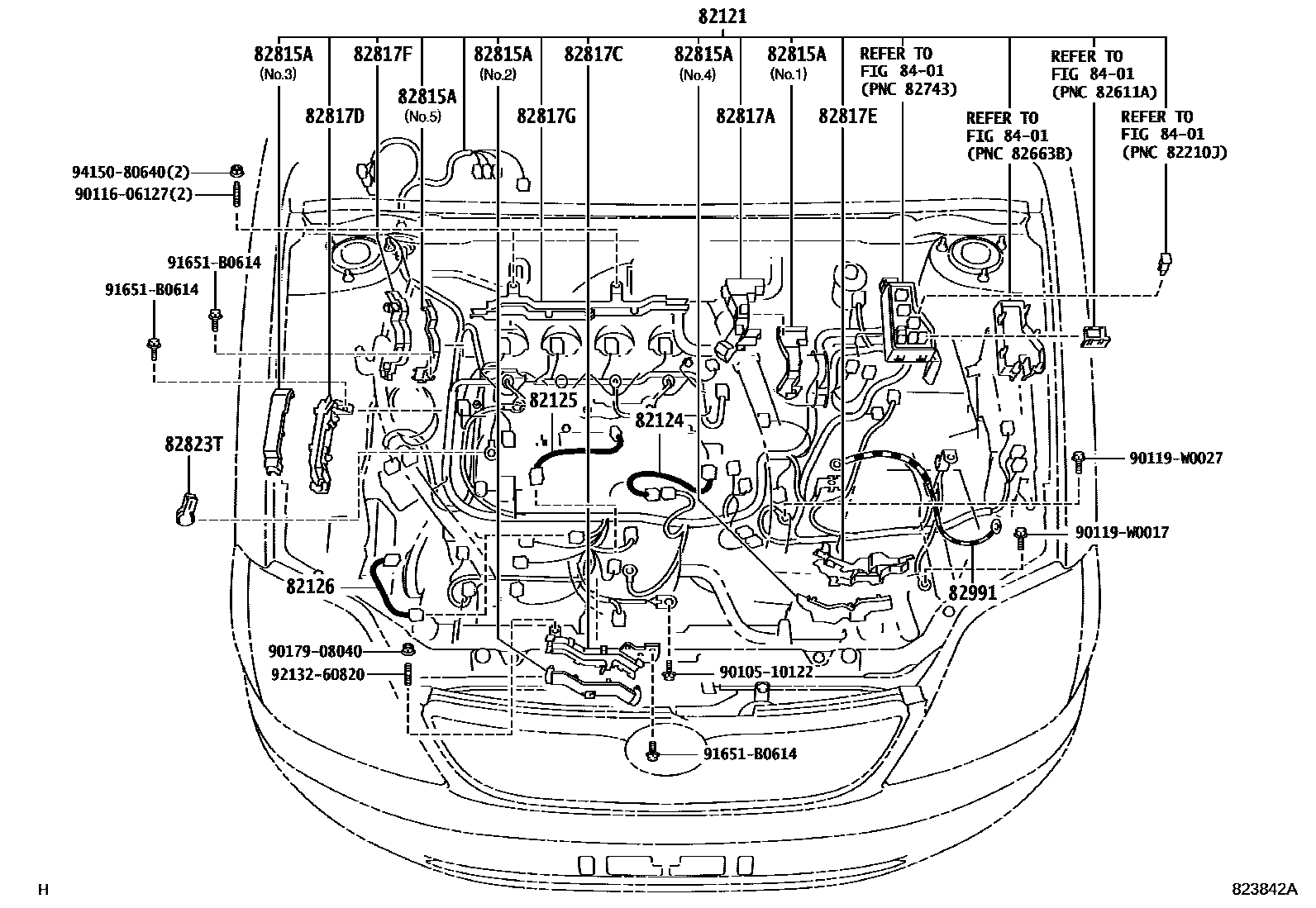

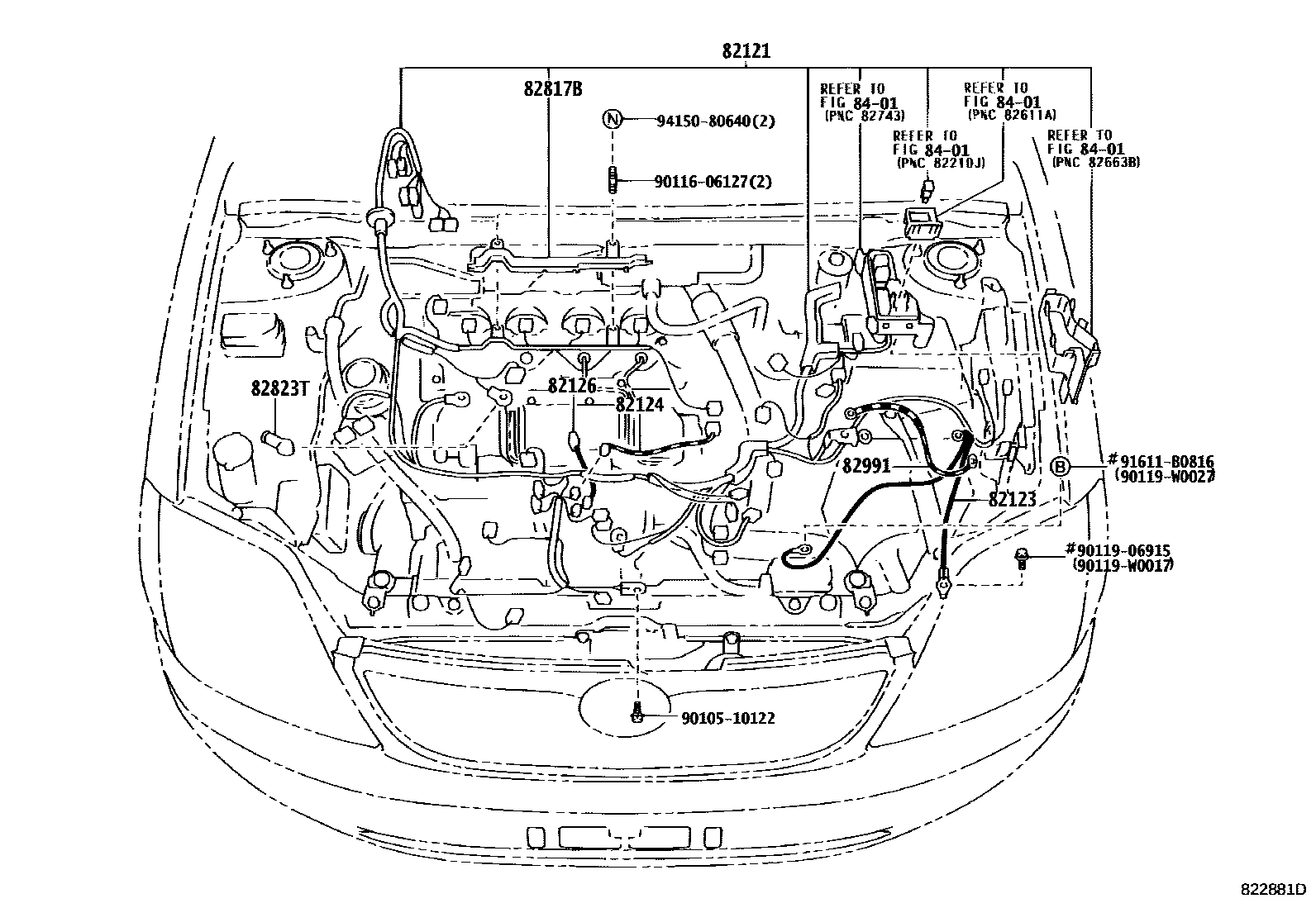

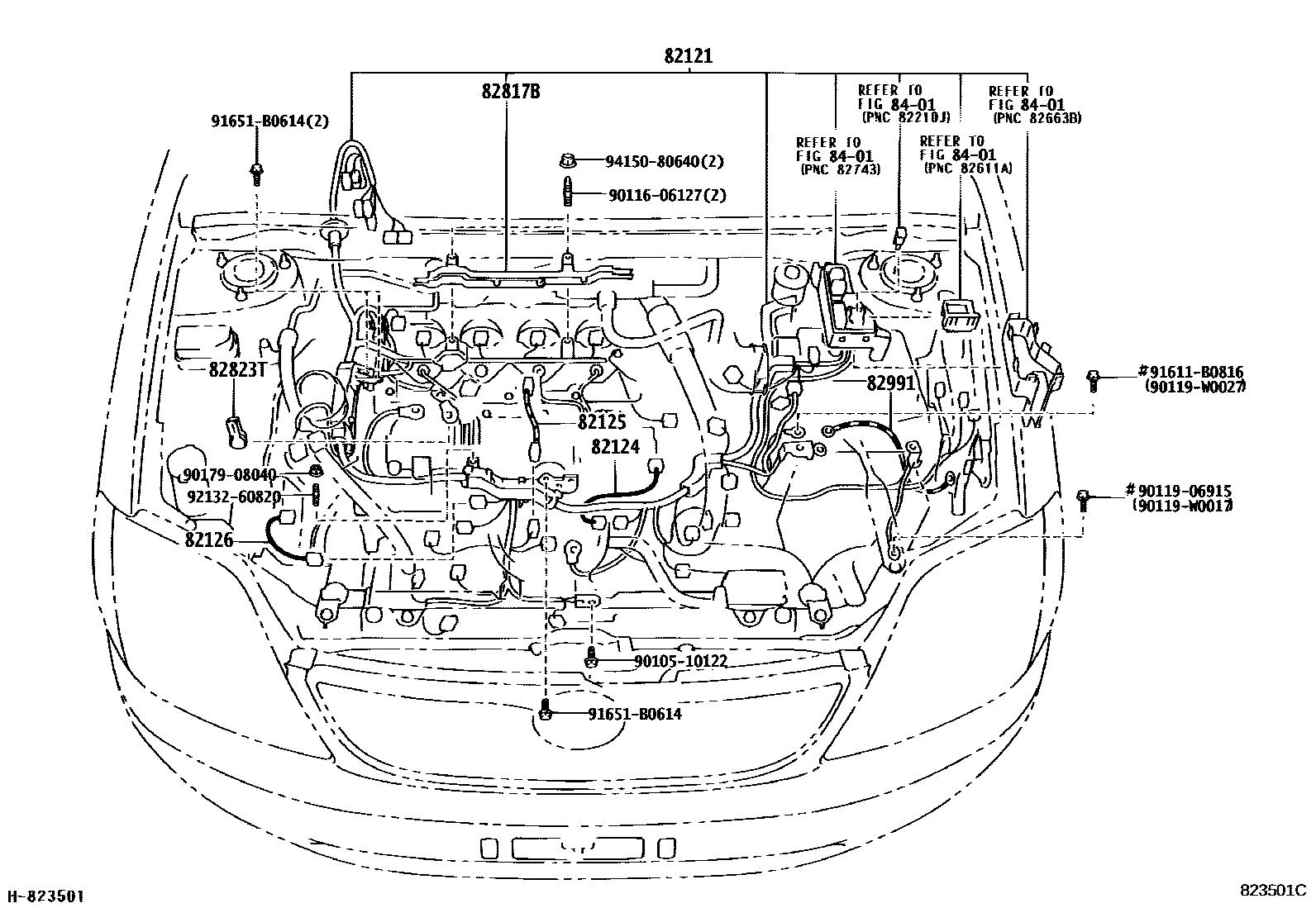

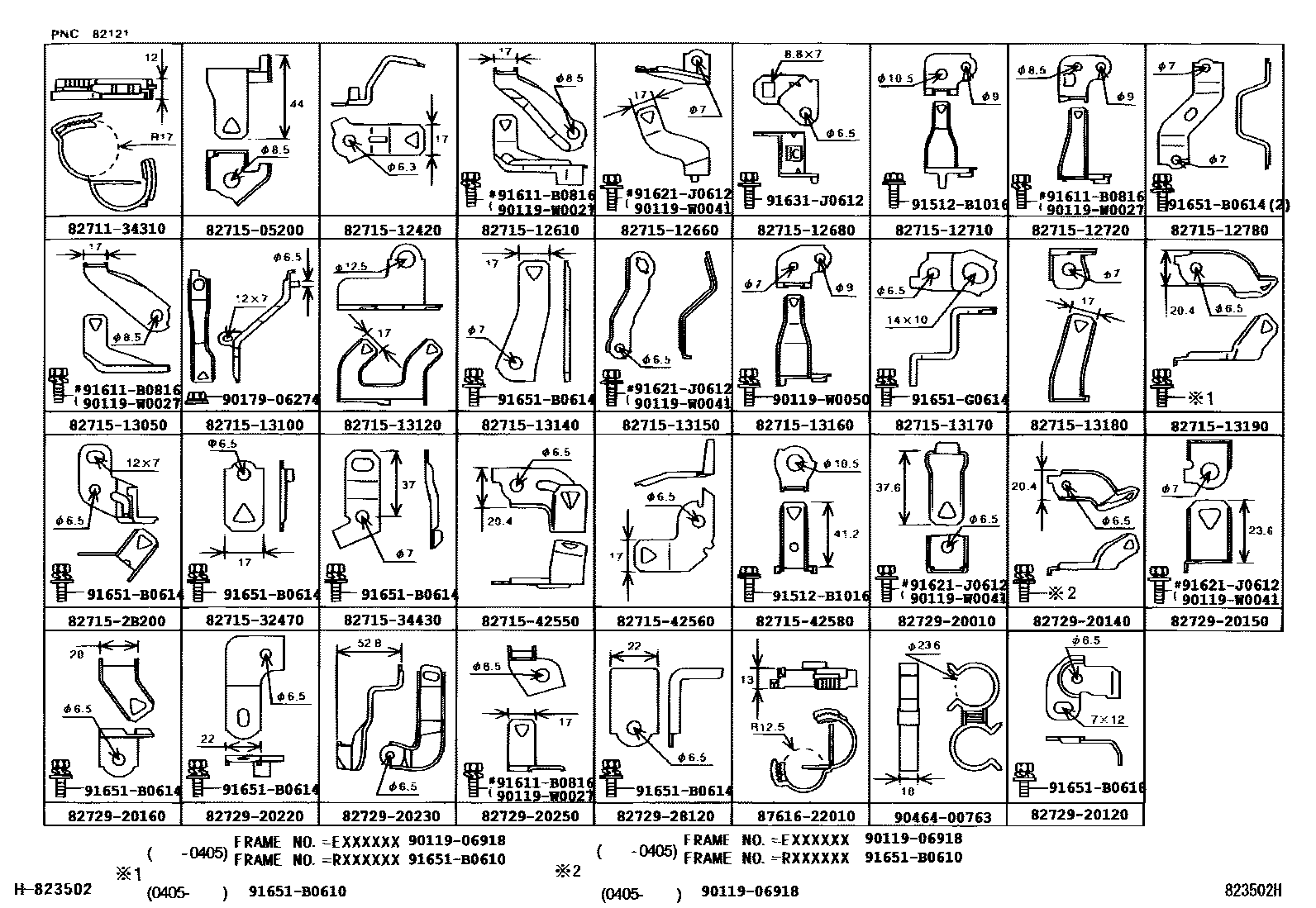

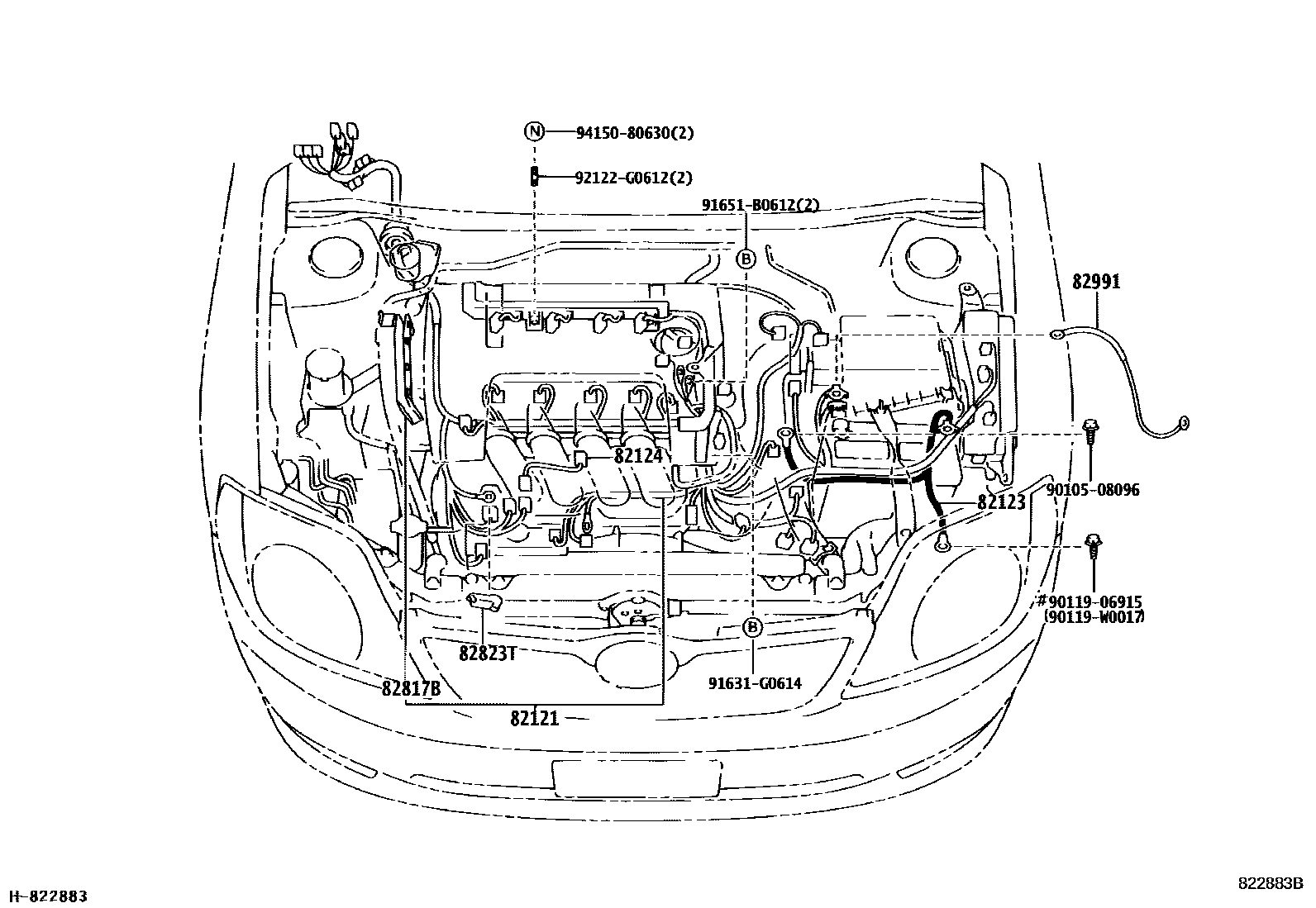

| 82121 | Engine wiring harness | 82121-02660 · 82121-02661 · 82121-02670 · 82121-02680 · 82121-02681 · 82121-02690 · 82121-02691 · 82121-02700 · 82121-02710 · 82121-02720 · 82121-02721 · 82121-02730 · 82121-02731 · 82121-02740 · 82121-02C10 · 82121-02C20 · 82121-02C30 · 82121-02C40 · 82121-02C50 · 82121-02D10 · 82121-02D20 · 82121-02D30 · 82121-02D40 · 82121-02D50 · 82121-02D60 · 82121-02D90 · 82121-02E00 · 82121-02E10 · 82121-0Z060 · 82121-0Z070 · 82121-0Z080 · 82121-1F040 · 82121-1F050 |
| 82123 | Engine No. 3 wiring harness | 82123-02200 · 82123-02210 |
| 82124 | Engine No. 4 wiring harness | 82124-02090 · 82124-05020 · 82124-13010 · 82124-20200 |
| 82125 | Transmission wiring harness | 82125-20290 |
| 82126 | Engine wiring harness | 82126-05020 · 82126-20010 |

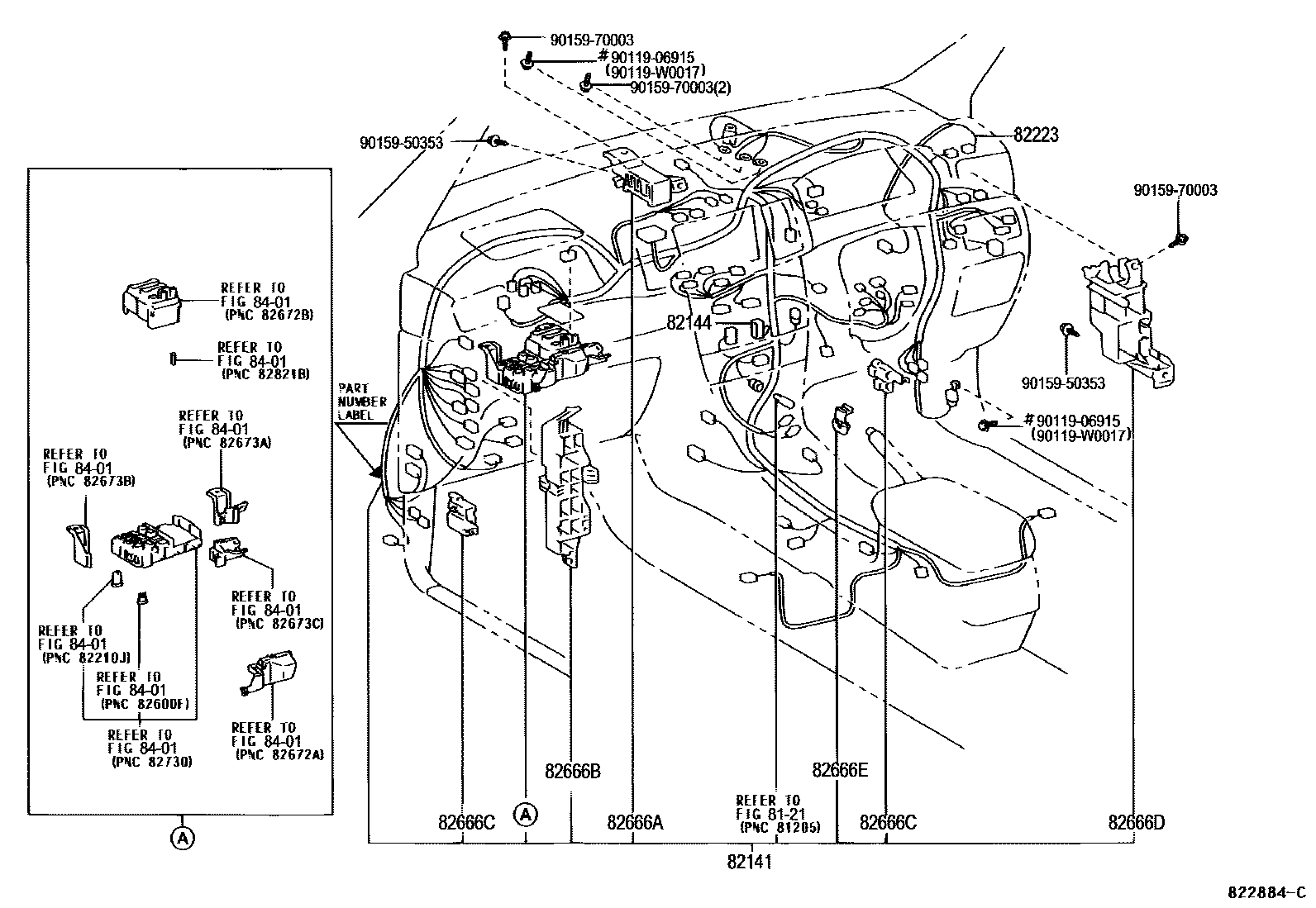

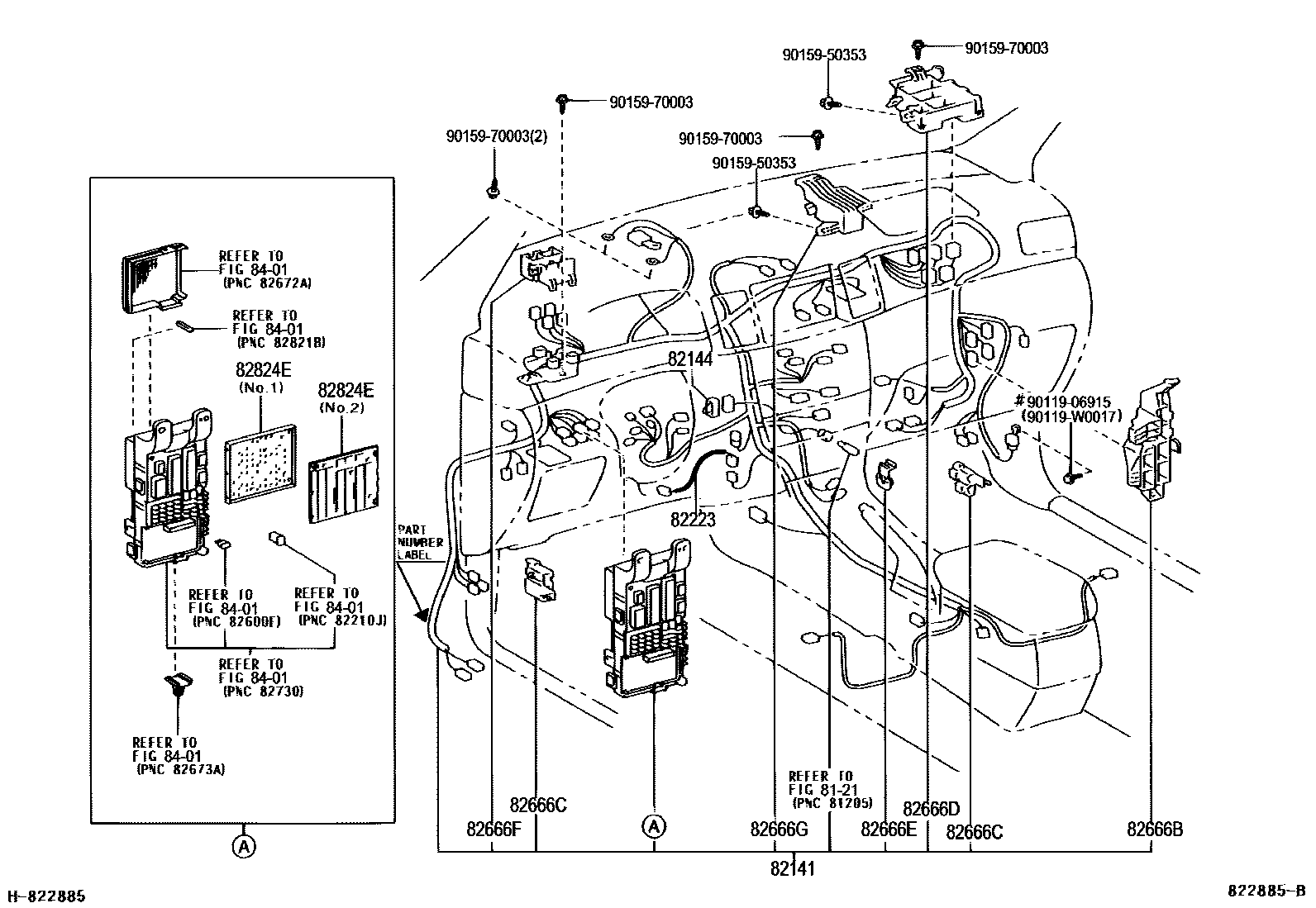

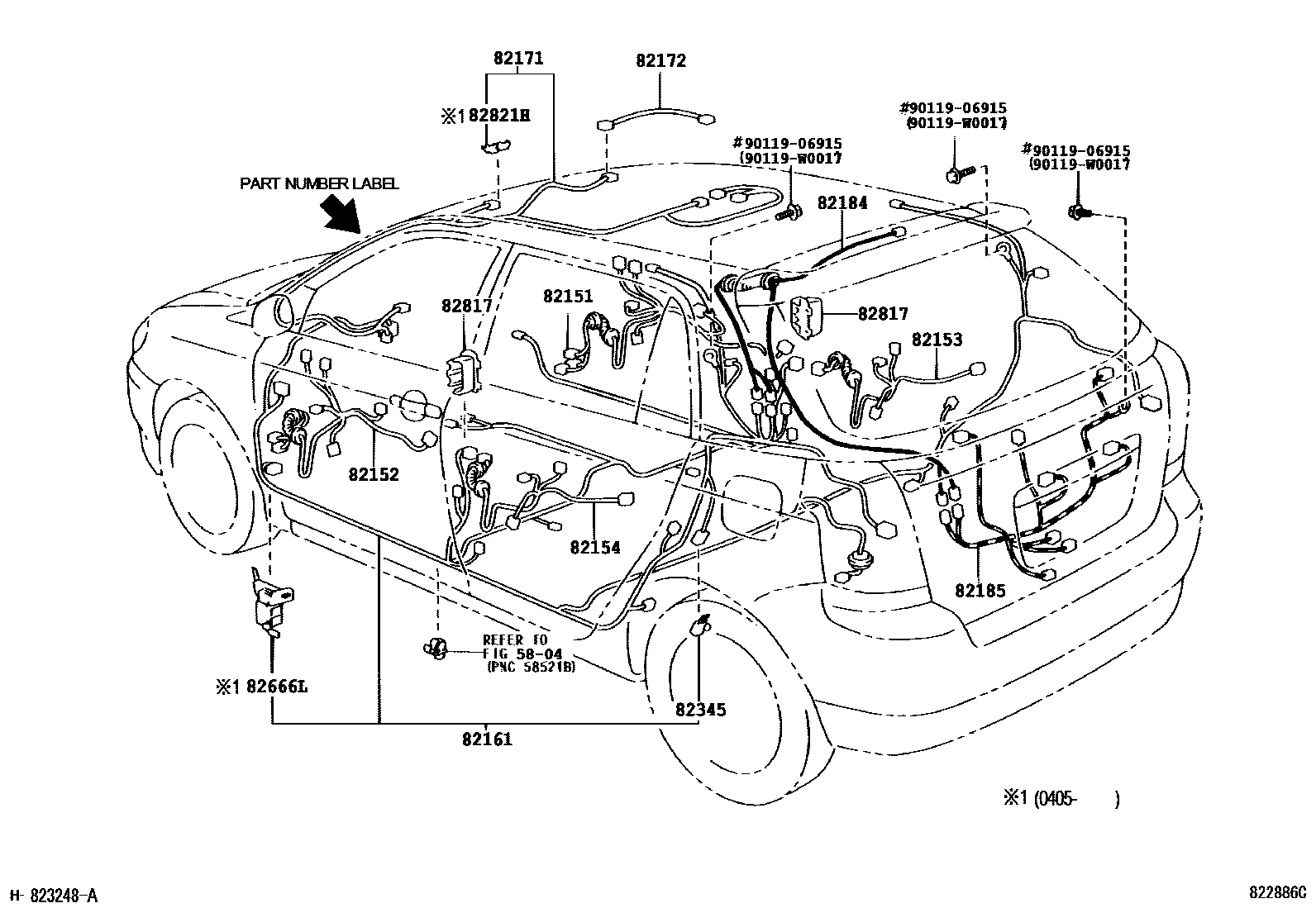

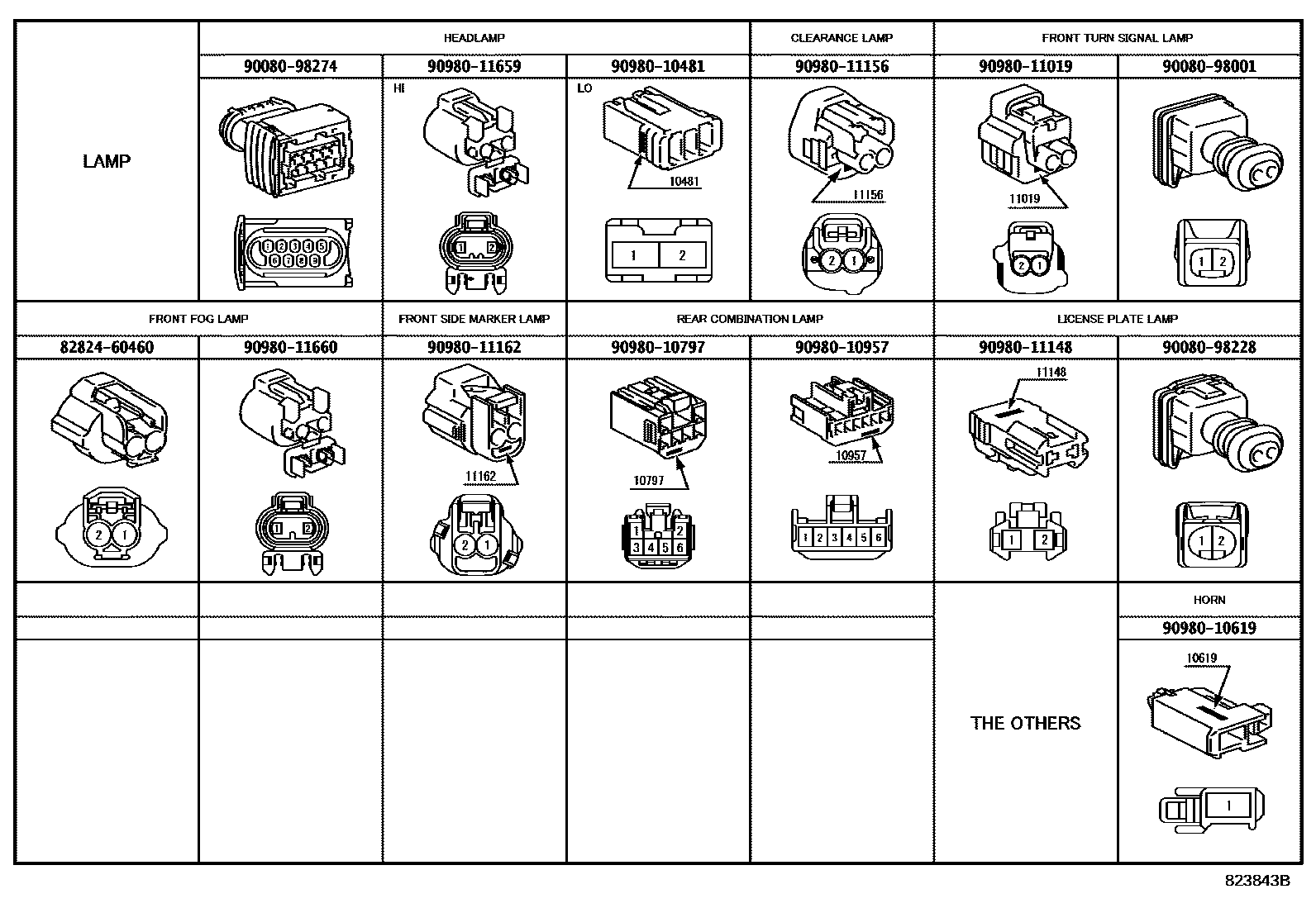

| 82141 | Dashboard wiring harness | 82117-02110 · 82117-02111 · 82117-02120 · 82117-02121 · 82117-02130 · 82117-02131 · 82117-02140 · 82117-02141 · 82117-02150 · 82117-02151 · 82117-02160 · 82117-02161 · 82117-02170 · 82117-02171 · 82117-02180 · 82117-02181 · 82117-02190 · 82117-02191 · 82117-02192 · 82117-02200 · 82117-02201 · 82117-02202 · 82117-02210 · 82117-02211 · 82117-02212 · 82117-02220 · 82117-02221 · 82117-02222 · 82117-02230 · 82117-02231 · 82117-02232 · 82117-02240 · 82117-02241 · 82117-02242 · 82117-02250 · 82117-02251 · 82117-02260 · 82117-02261 · 82117-02270 · 82117-02271 · 82117-02280 · 82117-02281 · 82117-02290 · 82117-02291 · 82117-02300 · 82117-02301 · 82117-02302 · 82117-02310 · 82117-02311 · 82117-02312 · 82117-02320 · 82117-02321 · 82117-02322 · 82117-02330 · 82117-02331 · 82117-02332 · 82117-02340 · 82117-02341 · 82117-02342 · 82117-02350 · 82117-02351 · 82117-02352 · 82117-02360 · 82117-02361 · 82117-02362 · 82117-02370 · 82117-02371 · 82117-02372 · 82118-02250 · 82118-02251 · 82118-02252 · 82118-02260 · 82118-02261 · 82118-02262 · 82118-02270 · 82118-02271 · 82118-02280 · 82118-02281 · 82118-02290 · 82118-02291 · 82118-02292 · 82118-02300 · 82118-02301 · 82118-02302 · 82118-02370 · 82118-02371 · 82118-02390 · 82118-02391 · 82118-02410 · 82118-02411 · 82118-02420 · 82118-02421 · 82118-02430 · 82118-02431 · 82118-02440 · 82118-02441 · 82118-02450 · 82118-02451 · 82118-02460 · 82118-02461 · 82118-02470 · 82118-02471 · 82118-02480 · 82118-02481 · 82118-02490 · 82118-02491 · 82118-02500 · 82118-02501 · 82118-02510 · 82118-02511 · 82118-02520 · 82118-02521 · 82118-02530 · 82118-02531 · 82118-02540 · 82118-02541 · 82118-02550 · 82118-02551 · 82118-02560 · 82118-02561 · 82118-02700 · 82118-02701 · 82118-02710 · 82118-02711 · 82118-02720 · 82118-02721 · 82118-02722 · 82118-02730 · 82118-02731 · 82118-02732 · 82118-02740 · 82118-02741 · 82118-02750 · 82118-02751 · 82118-02770 · 82118-02771 · 82118-02790 · 82118-02791 · 82118-02792 · 82118-02810 · 82118-02811 · 82118-02812 · 82118-02830 · 82118-02831 · 82118-02840 · 82118-02841 · 82118-02850 · 82118-02851 · 82118-02860 · 82118-02861 · 82118-02870 · 82118-02871 · 82118-02A00 · 82118-02A10 · 82118-02A20 · 82118-02A30 · 82118-02A40 · 82118-02A50 · 82118-02A60 · 82118-02A70 · 82118-02A80 · 82118-02A90 · 82118-02B00 · 82118-02B10 · 82118-02B20 · 82118-02B30 · 82118-02B40 · 82141-02K40 · 82141-02K50 · 82141-02K60 · 82141-02K70 · 82141-02K80 · 82141-02K90 · 82141-02L00 · 82141-02L10 · 82141-02L20 · 82141-02L30 · 82141-02L40 · 82141-02L50 · 82141-02L60 · 82141-02L70 · 82141-02L80 · 82141-02L90 · 82141-02M00 · 82141-02M10 · 82141-02M20 · 82141-02M30 · 82141-02M40 · 82141-02M50 · 82141-02M60 · 82141-02M70 · 82141-02M80 · 82141-02M90 · 82141-02N00 · 82141-02N10 · 82141-02N20 · 82141-02N30 · 82141-02N40 · 82141-02N50 · 82141-02N60 · 82141-02N70 · 82141-02N80 · 82141-02N90 · 82141-02P00 · 82141-02P10 · 82141-02P20 · 82141-02P30 · 82141-02P40 · 82141-02P50 · 82141-02P60 · 82141-02P70 · 82141-02P80 · 82141-02P90 · 82141-02Q00 · 82141-02Q10 · 82141-02Q20 · 82141-02Q30 · 82141-02Q40 · 82141-02Q50 · 82141-02Q60 · 82141-02Q70 · 82141-02Q80 · 82141-02Q90 · 82141-02R00 · 82141-02R10 · 82141-02R20 · 82141-02R30 · 82141-02R40 · 82141-02R50 · 82141-02R60 · 82141-02R70 · 82141-02R80 · 82141-02R90 · 82141-02S00 · 82141-02S10 · 82141-02S20 · 82141-02S30 · 82141-02S40 · 82141-02S50 · 82141-02S60 · 82141-02S70 · 82141-02S80 · 82141-02S90 · 82141-02T00 · 82141-02T10 · 82141-02T20 · 82141-02T30 · 82141-02T40 · 82141-02T50 · 82141-02T60 · 82141-02T70 · 82141-02T80 · 82141-02T90 · 82141-02U00 · 82141-02U10 · 82141-02U20 · 82141-02U30 · 82141-02U40 · 82141-02U50 · 82141-02U60 · 82141-02U70 · 82141-02U80 · 82141-02U90 · 82141-02V00 · 82141-02V10 · 82141-02V20 · 82141-02V30 · 82141-02V40 · 82141-02V50 · 82141-02V60 · 82141-02V70 · 82141-02V80 · 82141-02V90 · 82141-02W00 · 82141-02W10 · 82141-02W20 · 82141-02W30 · 82141-02W40 · 82141-02W50 · 82141-02W60 · 82141-02W70 · 82141-02W80 · 82141-02W90 · 82141-02X00 · 82141-02X10 · 82141-02X20 · 82141-02X30 · 82141-02X40 · 82141-02X50 · 82141-02X60 · 82141-02X70 · 82141-02X80 · 82141-02X90 · 82141-02Y00 · 82141-02Y10 · 82141-02Y20 · 82141-02Y30 · 82141-02Y40 · 82141-02Y50 · 82141-02Y60 · 82141-02Y70 · 82141-02Y80 · 82141-02Y90 · 82141-02Z00 · 82141-02Z10 · 82141-02Z20 · 82141-02Z30 · 82141-02Z40 · 82141-02Z50 · 82141-02Z60 · 82141-02Z70 · 82141-02Z80 · 82141-02Z90 · 82141-0Z180 · 82141-0Z181 · 82141-0Z190 · 82141-0Z191 · 82141-0Z200 · 82141-0Z201 · 82141-0Z210 · 82141-0Z211 · 82141-0Z220 · 82141-0Z221 · 82141-0Z230 · 82141-0Z231 · 82141-0Z240 · 82141-0Z241 · 82141-0Z250 · 82141-0Z251 · 82141-0Z260 · 82141-0Z261 · 82141-0Z270 · 82141-0Z271 · 82141-0Z280 · 82141-0Z281 · 82141-0Z290 · 82141-0Z291 · 82141-0Z300 · 82141-0Z301 · 82141-0Z310 · 82141-0Z311 · 82141-0Z320 · 82141-0Z321 · 82141-0Z370 · 82141-0Z371 · 82141-0Z380 · 82141-0Z381 · 82141-0Z390 · 82141-0Z391 · 82145-02A00 · 82145-02A10 · 82145-02A20 · 82145-02A30 · 82146-02B20 · 82146-02B30 · 82146-02B40 · 82146-02B50 · 82146-02Y90 · 82146-02Z00 · 82146-02Z10 · 82146-02Z20 · 82146-02Z30 · 82146-02Z40 · 82146-02Z50 · 82146-02Z60 · 82146-02Z70 · 82146-02Z80 · 82146-02Z90 · 82201-02010 · 82201-02011 · 82201-02020 · 82201-02021 · 82201-02030 · 82201-02031 · 82201-02040 · 82201-02041 · 82201-02050 · 82201-02051 · 82201-02052 · 82201-02060 · 82201-02061 · 82201-02062 · 82201-02070 · 82201-02071 · 82201-02072 · 82201-02080 · 82201-02081 · 82201-02082 · 82201-02090 · 82201-02091 · 82201-02092 · 82201-02100 · 82201-02101 · 82201-02102 · 82201-02110 · 82201-02111 · 82201-02112 · 82201-02120 · 82201-02121 · 82201-02122 · 82201-02130 · 82201-02131 · 82201-02132 · 82201-02140 · 82201-02141 · 82201-02142 · 82201-02150 · 82201-02151 · 82201-02152 · 82201-02160 · 82201-02161 · 82201-02162 · 82201-02170 · 82201-02171 · 82201-02172 · 82201-02180 · 82201-02181 · 82201-02182 · 82201-02190 · 82201-02191 · 82201-02192 · 82201-02200 · 82201-02201 · 82201-02202 · 82201-02203 · 82201-02210 · 82201-02211 · 82201-02212 · 82201-02220 · 82201-02221 · 82201-02222 · 82201-02230 · 82201-02231 · 82201-02232 · 82201-02240 · 82201-02241 · 82201-02242 · 82201-02250 · 82201-02251 · 82201-02252 · 82201-02260 · 82201-02261 · 82201-02262 · 82201-02270 · 82201-02271 · 82201-02272 · 82201-02280 · 82201-02281 · 82201-02282 · 82201-02290 · 82201-02291 · 82201-02292 · 82201-02300 · 82201-02301 · 82201-02302 · 82201-02310 · 82201-02311 · 82201-02312 · 82201-02320 · 82201-02321 · 82201-02322 · 82201-02330 · 82201-02331 · 82201-02332 · 82201-02340 · 82201-02341 · 82201-02342 · 82201-02350 · 82201-02351 · 82201-02352 · 82201-02360 · 82201-02361 · 82201-02362 · 82201-02370 · 82201-02371 · 82201-02372 · 82201-02380 · 82201-02381 · 82201-02382 · 82201-02390 · 82201-02391 · 82201-02392 · 82201-02400 · 82201-02401 · 82201-02402 · 82201-02410 · 82201-02411 · 82201-02412 · 82201-02420 · 82201-02421 · 82201-02422 · 82201-02430 · 82201-02431 · 82201-02432 · 82201-02440 · 82201-02441 · 82201-02442 · 82201-02450 · 82201-02451 · 82201-02452 · 82201-02460 · 82201-02461 · 82201-02462 · 82201-02470 · 82201-02471 · 82201-02472 |
| 82144 | Instrument panel wiring harness No. 4 | 82144-02060 |
| 82151 | Right front door wiring harness | 82151-02630 · 82151-02631 · 82151-02640 · 82151-02641 · 82151-02650 · 82151-02651 · 82151-02660 · 82151-02661 · 82151-02670 · 82151-02671 · 82151-02680 · 82151-02690 · 82151-02691 · 82151-02700 · 82151-02701 · 82151-02710 · 82151-02711 · 82151-02720 · 82151-02721 · 82151-02730 · 82151-02740 · 82151-02741 · 82151-02750 · 82151-02751 · 82151-02760 · 82151-02761 · 82151-02770 · 82151-02780 · 82151-02781 · 82151-02840 · 82151-02841 · 82151-02850 · 82151-02851 · 82151-02860 |
| 82152 | Left front door wiring harness | 82152-02540 · 82152-02541 · 82152-02550 · 82152-02551 · 82152-02560 · 82152-02561 · 82152-02570 · 82152-02571 · 82152-02580 · 82152-02581 · 82152-02590 · 82152-02600 · 82152-02601 · 82152-02610 · 82152-02611 · 82152-02620 · 82152-02621 · 82152-02630 · 82152-02631 · 82152-02640 · 82152-02650 · 82152-02651 · 82152-02660 · 82152-02661 · 82152-02670 · 82152-02671 · 82152-02680 · 82152-02690 · 82152-02691 · 82152-02750 · 82152-02751 · 82152-02760 · 82152-02761 · 82152-02770 |
| 82153 | Rear door wiring harness No. 1 | 82153-02180 · 82153-02190 · 82153-02200 · 82153-02201 · 82153-02210 · 82153-02220 · 82153-02221 |
| 82154 | Rear door wiring harness No. 2 | 82153-02180 · 82154-02170 · 82154-02180 · 82154-02181 · 82154-02190 · 82154-02200 · 82154-02201 |
| 82161 | floor wiring harness | 82161-02650 · 82161-02651 · 82161-02660 · 82161-02661 · 82161-02662 · 82161-02670 · 82161-02671 · 82161-02680 · 82161-02681 · 82161-02682 · 82161-02690 · 82161-02691 · 82161-02692 · 82161-02700 · 82161-02701 · 82161-02710 · 82161-02711 · 82161-02712 · 82161-02720 · 82161-02721 · 82161-02730 · 82161-02731 · 82161-02732 · 82161-02D60 · 82161-02D70 · 82161-02D90 · 82161-02E00 · 82161-02E10 · 82161-02E30 · 82161-02E40 · 82161-02E50 · 82161-02E60 · 82161-02E70 · 82161-02E80 · 82161-02E90 · 82161-02F00 · 82161-02F10 · 82161-02F20 · 82161-0Z220 · 82161-0Z230 · 82161-0Z240 · 82161-0Z250 |
| 82171 | Roof No. 1 wiring harness | 82171-02280 · 82171-02290 · 82171-02300 · 82171-02310 · 82171-02320 · 82171-02330 · 82171-02340 · 82171-02350 · 82171-02360 · 82171-02370 · 82171-02580 · 82171-02590 · 82171-02610 · 82171-02620 · 82171-02640 · 82171-02650 · 82171-02660 · 82171-02670 · 82171-02780 · 82171-02790 · 82171-02800 · 82171-02810 · 82171-02820 · 82171-02830 · 82171-02840 · 82171-02850 · 82171-02C10 · 82171-02C20 |
| 82172 | Roof No. 2 wiring harness | 82172-02010 |
| 82184 | Rear door No. 1 wiring harness | 82184-02040 · 82184-02050 · 82184-02120 |
| 82185 | Rear door wiring harness No. 2 | 82185-02040 · 82185-02100 · 82185-02120 |
| 82223 | switch harness | 82223-02010 · 82223-02030 · 82223-02060 · 82223-02070 · 82223-02090 |
| 82345 | diode | 82345-12050 |
| 82666A | Connector holder No. 2 | 82666-12240 |
| 82666B | No. 3 connector holder | 82666-02090 · 82666-12250 · 82666-12340 |
| 82666C | No. 4 connector holder | 82666-02070 |
| 82666D | No. 5 connector holder | 82666-02100 · 82666-12290 |
| 82666E | No. 6 connector holder | 82666-02110 |
| 82666F | No. 7 connector holder | 82666-02080 · 82666-02190 |
| 82666G | No. 8 connector holder | 82666-02060 |
| 82666L | No. 9 connector holder | 82666-02120 |
| 82815A | Wiring harness protector cover | 82815-05040 · 82815-05050 · 82815-05060 · 82815-05110 · 82815-05120 |
| 82817 | No. 1 wire harness protection device | 82817-02140 · 82817-02250 |
| 82817A | No. 2 wire harness protection device | 82817-05200 |
| 82817B | No. 3 wire harness protection device | 82817-13320 · 82817-13350 |
| 82817C | No. 4 wire harness protection device | 82817-05210 |
| 82817D | No. 5 wire harness protection device | 82817-05220 |
| 82817E | No. 6 wire harness protection device | 82817-05280 |
| 82817F | No. 7 wire harness protection device | 82817-05290 |
| 82817G | No. 8 wire harness protection device | 82817-13350 |
| 82821H | Connector cover | 82821-05030 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 82824E | Harness connector | 82824-02010 · 82824-02020 |
| 82991 | Fuse repair line | 82991-12070 · 82991-12080 |
