Toyota COROLLA 侧梁 — Figure 6101

Toyota COROLLA EPC diagram 6101, 侧梁, with 3 images and 84 PNC and OE references.

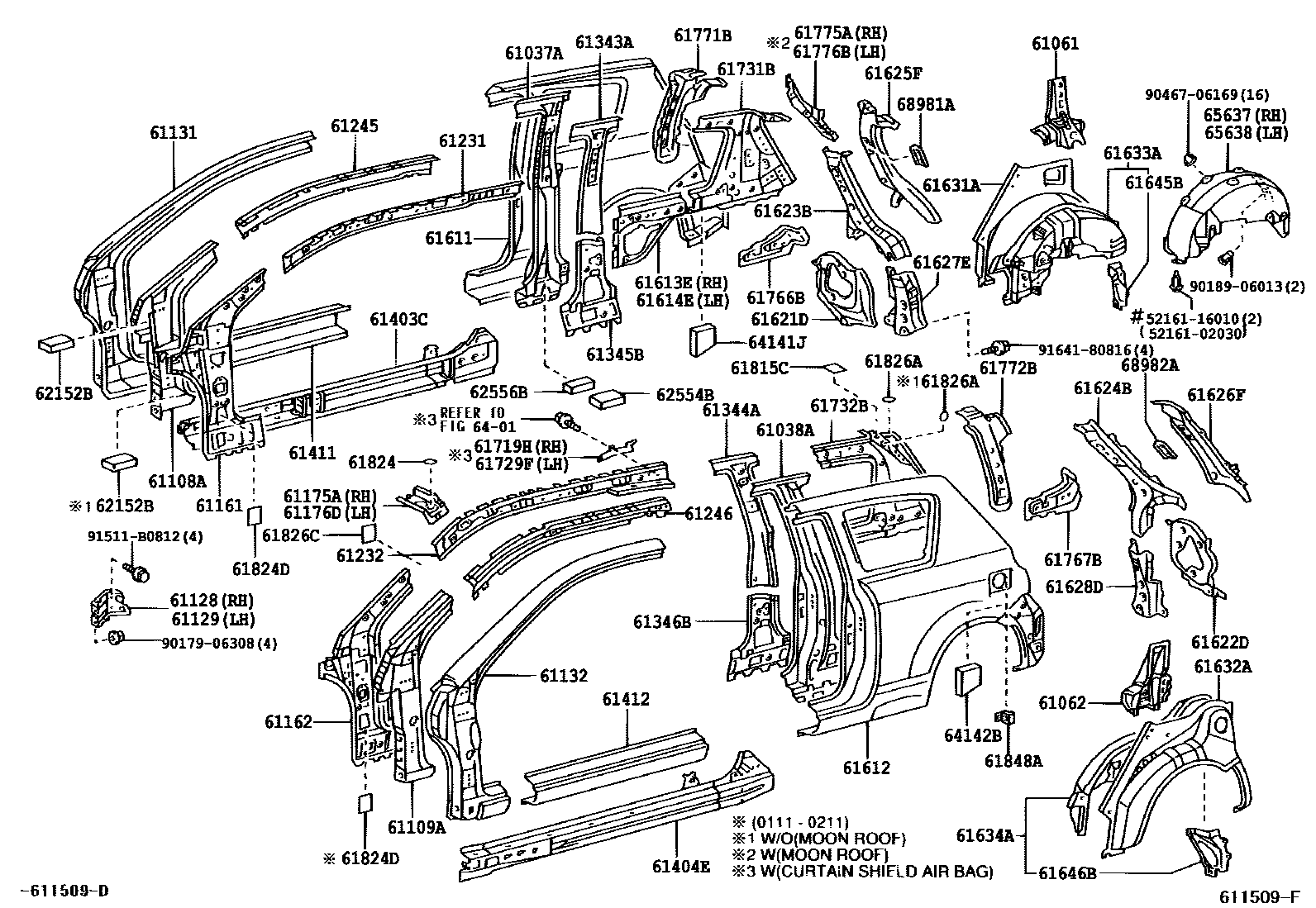

Toyota COROLLA 侧梁 EPC diagram — 611509F
侧梁 — 611509F (200111 – 999999)

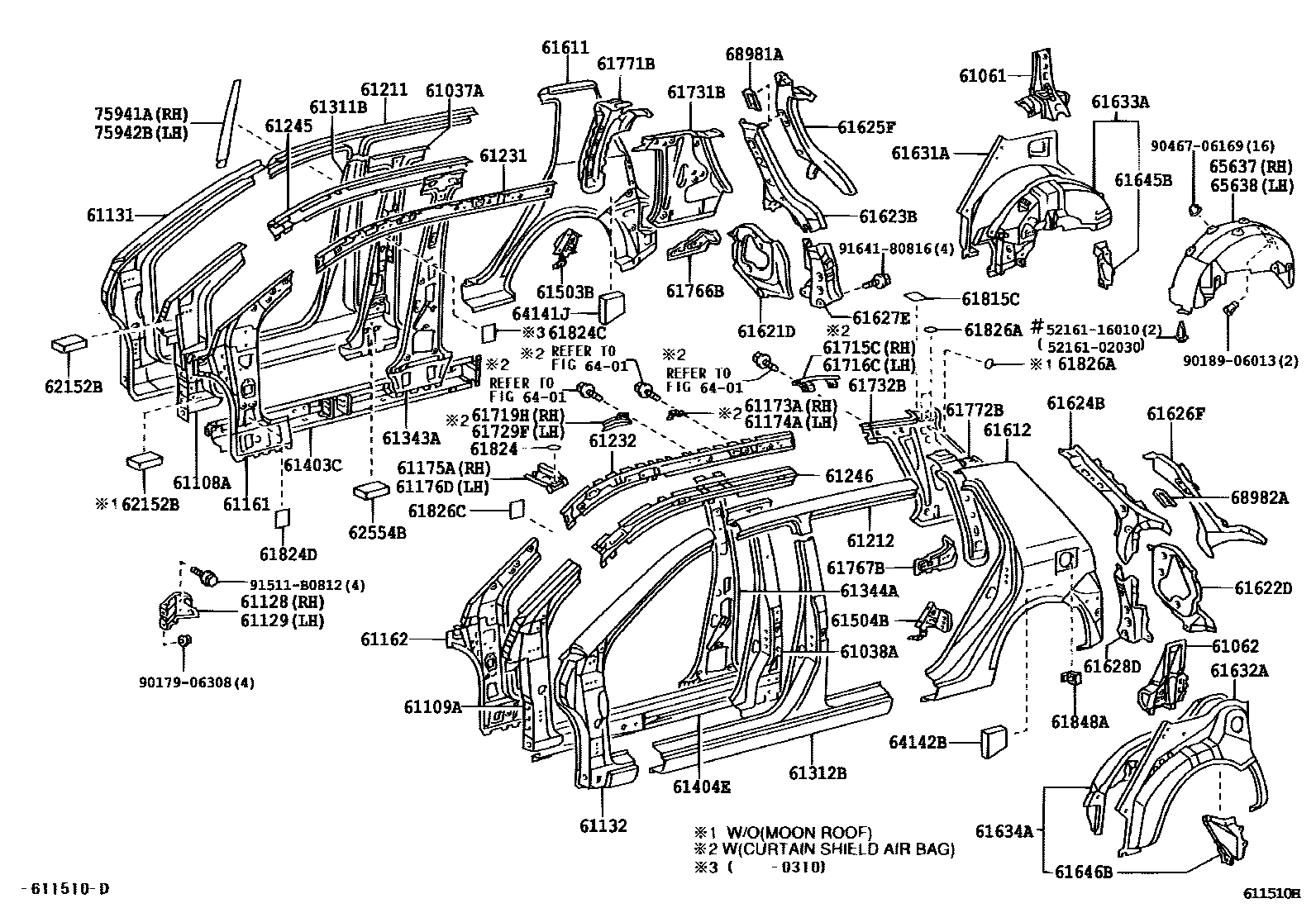

Toyota COROLLA 侧梁 EPC diagram — 611510H
侧梁 — 611510H (200111 – 999999)

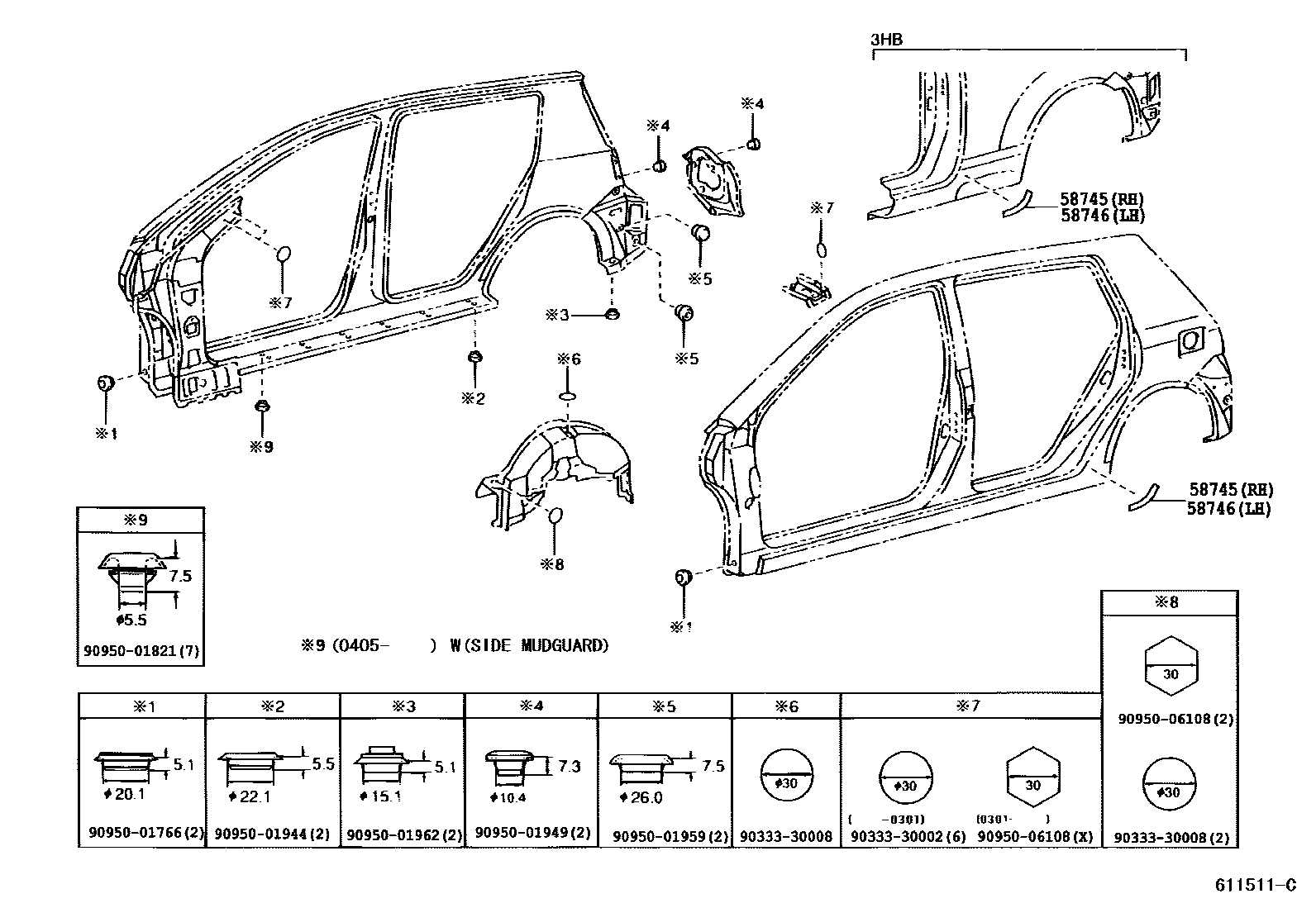

Toyota COROLLA 侧梁 EPC diagram — 611511C
侧梁 — 611511C (200111 – 999999)

PNC and OE references

PNCPart nameOE numbers
58745Right front side panel protector58741-02030 · 58741-02040
58746Left front side panel protector58742-02030 · 58742-02040
61037ARight body center pillar reinforcement sub-assembly61037-02030 · 61037-02040 · 61037-02041 · 61037-02070
61038ALeft body center pillar reinforcement sub-assembly61038-02030 · 61038-02040 · 61038-02041 · 61038-02070
61061Right wheel cover reinforcement sub-assembly61061-02010
61062Left wheel cover reinforcement sub-assembly61062-02010
61108ARight body front pillar lower reinforcement sub-assembly61108-02060
61109ALeft side body front pillar lower reinforcement sub-assembly61109-02060
61128Right front wall side panel reinforcement61103-02020 · 61103-02050
61129Left front wall side panel reinforcement61104-02020 · 61104-02050
61131Right body outer front upper pillar61131-02060 · 61131-02070 · 61131-02130 · 61131-02160
61132Left body outer front upper pillar61132-02090 · 61132-02100 · 61132-02160 · 61132-02190
61161Right upper body inner front pillar61023-02100 · 61023-02101 · 61023-02120 · 61023-02121
61162Left side inner front upper pillar61024-02100 · 61024-02101 · 61024-02110 · 61024-02111
61173AReinforcement member on the right inner front pillar of the body61173-12120
61174AReinforcement member on the left inner front pillar of the body61174-12120
61175ANo. 2 right outer front pillar upper reinforcement61175-02060
61176DNo. 2 left body exterior front pillar reinforcement61176-02060
61211Roof right outer longitudinal beam61211-02050
61212Roof left outer longitudinal beam61212-02050
61231Inner longitudinal beam on the right side of the roof61231-02060 · 61231-02061 · 61231-13220 · 61231-13221
61232Roof left inner longitudinal beam61232-02060 · 61232-02061 · 61232-13200 · 61232-13201
61245Roof right outer longitudinal beam reinforcement61245-02030 · 61245-13050
61246Roof left outer longitudinal beam reinforcement61246-02030 · 61246-13050
61311BRight body outer center pillar61311-02040 · 61311-02120
61312BLeft body outer center pillar61312-02040 · 61312-02120
61343ARight body inner center pillar61343-02040 · 61343-02041 · 61343-02060
61344ALeft body inner center pillar61344-02040 · 61344-02041 · 61344-02060
61345BRight body inner middle and lower pillar61345-02020 · 61345-02021
61346BLeft side inner middle and lower pillar61346-02020 · 61346-02021
61403CRight door outer sill reinforcement sub-assembly61403-02010 · 61403-02020
61404ELeft door outer sill reinforcement sub-assembly61404-02010 · 61404-02020
61411Right door outer sill panel61411-02060 · 61411-02070
61412Left door outer sill panel61412-02060 · 61412-02070
61503BRight side locking column reinforcement sub-assembly61503-02040 · 61503-13030
61504BLeft side locking column reinforcement sub-assembly61504-02050 · 61504-13030
61611Right side hoarding61611-02110 · 61611-02120 · 61611-02190 · 61611-02230
61612left side panel61612-02080 · 61612-02090 · 61612-02160 · 61612-02200
61613ERight side inner panel61613-02010
61614ELeft side inner panel61614-02010
61621DBack door right opening slot61621-02070 · 61621-02071
61622DRear door left opening slot61622-02070 · 61622-02071
61623BBack door right rear opening slot61623-02020
61624BBack door left rear opening slot61624-02020
61625FExtension on right side panel61625-02020
61626FExtension on left side panel61626-02020
61627ERight rear side panel lower extension61627-02030
61628DLeft rear side panel lower extension61628-02030
61631ARight wheel cover outer panel61631-02060
61632ALeft side wheel cover outer panel61632-02060
61633ARight wheel housing lining panel61607-02918 · 61607-02925
61634ALeft side wheel housing lining panel61608-02916 · 61608-02923
61645BRight rear side wheel housing corner panel61645-02040
61646BLeft rear side wheel housing corner panel61646-02040
61715CRoof right bracket61715-12060
61716CRoof left bracket61716-12070
61719HRoof right side longitudinal beam bracket sub-assembly61707-12040 · 61707-12060
61729FRoof left side longitudinal beam bracket sub-assembly61708-12030 · 61708-12050
61731BRoof right inner panel61731-02060 · 61731-02061 · 61731-02070 · 61731-02071
61732BRoof left inner panel61732-02060 · 61732-02061 · 61732-02070 · 61732-02071
61766BRight seat belt anchor to roof inner reinforcement61766-13080
61767BLeft-hand seat belt anchor to roof inner reinforcement61767-13070
61771BOpening frame on the upper right corner of the back door61771-02020
61772BOpening frame at the upper left corner of the back door61772-02020
61775ANo. 1 exhaust hose guide on the right side of the roof61775-13020
61776BNo. 1 exhaust hose guide on the left side of the roof61776-13020
61815CInner roof cover61815-02030
61824Noise Control Panel No. 161824-02040
61824CNo. 1 silencer panel gasket61824-02090
61824DNoise Control Panel No. 161824-02090
61826ANoise Control Panel No. 361824-02040
61826CNo. 3 silencer panel gasket61826-12020 · 61826-52020
61848ALeft side panel fixing61848-52010
62152BNo. 2 silencer pad on cowl side62554-02050
62554BNo. 4 column pad62554-02030
62556BNo. 6 column pad62556-02020
64141JRight side panel silencer64141-02010
64142BLeft side enclosure silencer64142-02010
65637Right rear wheel house lining65637-02010
65638Left rear wheel house lining65638-02010
68981ABack door right side support rod fixing68981-13040
68982ABack door left support rod fixing68981-13040
75941ARight center pillar trim75941-02010
75942BLeft center pillar trim75942-02010
