Toyota COROLLA Floor stringers — Figure 5305

Toyota COROLLA EPC diagram 5305, Floor stringers, with 1 images and 37 PNC and OE references.

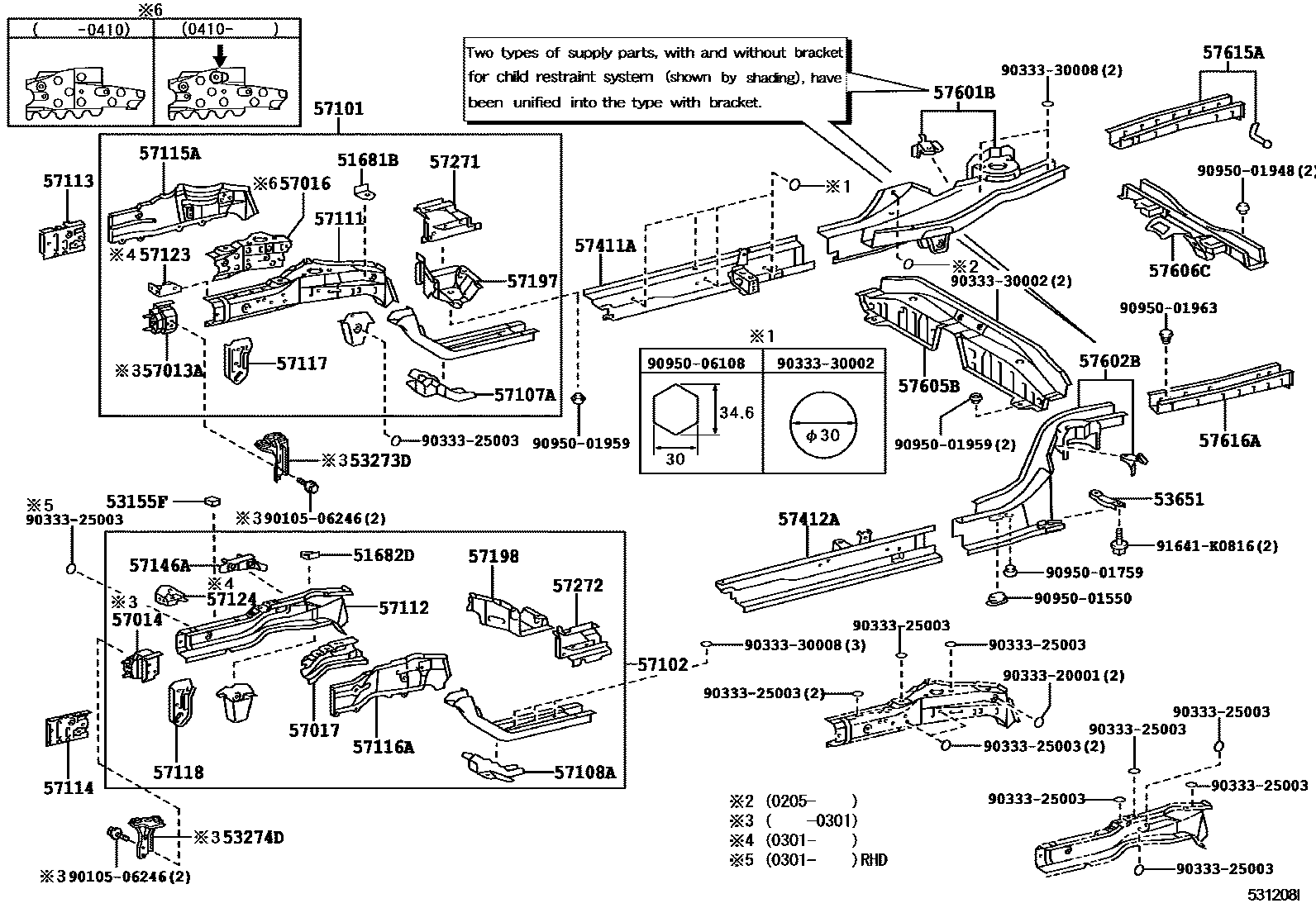

Toyota COROLLA Floor stringers EPC diagram — 531208I
Floor stringers — 531208I (200111 – 999999)

PNC and OE references

PNCPart nameOE numbers
51681BRight front wheel brake flexible hose support plate51681-32050
51682DLeft front wheel brake flexible hose support plate51682-32040
53155FFront longitudinal beam seal53155-02020
53273DFront bumper arm right mounting bracket53273-13020
53274DFront bumper arm left mounting bracket53274-13020
53651Rear floor longitudinal beam bracket53651-32010
57013ARight front floor cross member sub-assembly52011-13030
57014Left front floor longitudinal beam sub-assembly52012-13030
57016Right front longitudinal beam reinforcement sub-assembly57016-02030 · 57016-02040 · 57016-05010 · 57016-05011
57017Left front longitudinal beam reinforcement sub-assembly57017-02020 · 57017-02030 · 57017-05010 · 57017-05020 · 57017-05021
57101Right front longitudinal beam sub-assembly57101-02150 · 57101-02160 · 57101-05050 · 57101-05051 · 57101-05070 · 57101-05071 · 57101-05080 · 57101-05100
57102Left front longitudinal beam sub-assembly57102-02200 · 57102-02220 · 57102-05050 · 57102-05060 · 57102-05061 · 57102-05070 · 57102-05080
57107ANo. 2 right front longitudinal beam plate sub-assembly57107-05010
57108ANo. 2 left front longitudinal beam plate sub-assembly57108-05010
57111Right front longitudinal beam57111-05030 · 57111-05031 · 57111-05040 · 57111-05041 · 57111-13030 · 57111-13031 · 57111-13040 · 57111-13041
57112Left front longitudinal beam57112-05030 · 57112-13040
57113Right front longitudinal beam extension57113-05020 · 57113-13010
57114Left front longitudinal beam extension57114-05020 · 57114-13010
57115ARight front longitudinal beam outer panel57115-02010
57116ALeft front longitudinal beam outer panel57116-02010
57117Right front longitudinal beam front plate sub-assembly57117-05020 · 57117-12130
57118Left front longitudinal beam front plate sub-assembly57118-05020 · 57118-12130
57123Right front longitudinal beam bracket57123-05010
57124Left front longitudinal beam bracket57124-05010
57146ALeft front longitudinal beam rear reinforcement57146-12020
57197Right front torsion box section piece57197-02010
57198Left front anti-torsion box section piece57198-02030
57271Steering housing support beam right extension57271-05020 · 57271-13020
57272Steering casing support beam left extension57272-05020 · 57272-13020
57411AFloor right inner longitudinal beam57401-02070 · 57401-02080
57412AFloor left inner longitudinal beam57402-02070 · 57402-02080
57601BRear floor right front longitudinal beam sub-assembly57403-02900 · 57403-02905 · 57601-02210
57602BRear floor left front longitudinal beam sub-assembly57404-02900 · 57404-02905 · 57602-02210
57605BRear floor No. 1 cross member sub-assembly57605-02050
57606CRear floor No. 2 cross member sub-assembly57606-02030
57615ARear floor right rear longitudinal member57603-02080 · 57615-02907
57616ARear floor left rear longitudinal member57604-02050 · 57616-02906
