Toyota COROLLA 燃油喷射系统 — Figure 2211

Toyota COROLLA EPC diagram 2211, 燃油喷射系统, with 5 images and 13 PNC and OE references.

Toyota COROLLA 燃油喷射系统 EPC diagram — 221116
燃油喷射系统 — 221116 (200111 – 999999)

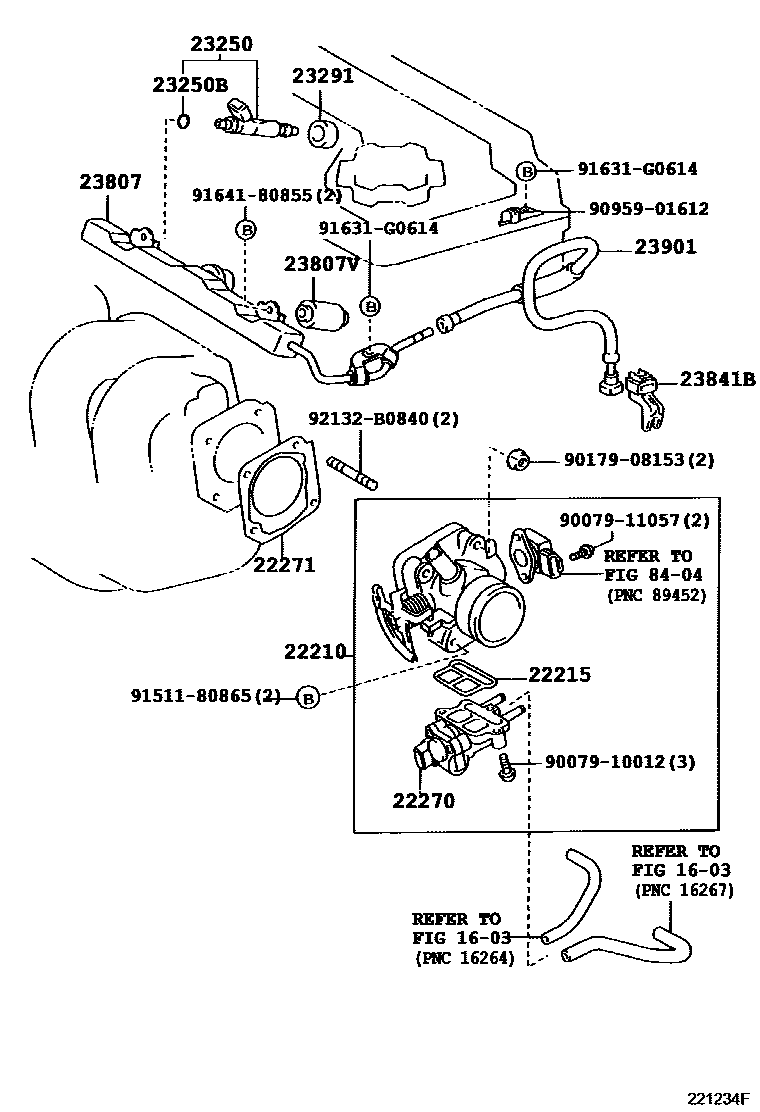

Toyota COROLLA 燃油喷射系统 EPC diagram — 221234F
燃油喷射系统 — 221234F (200111 – 999999)

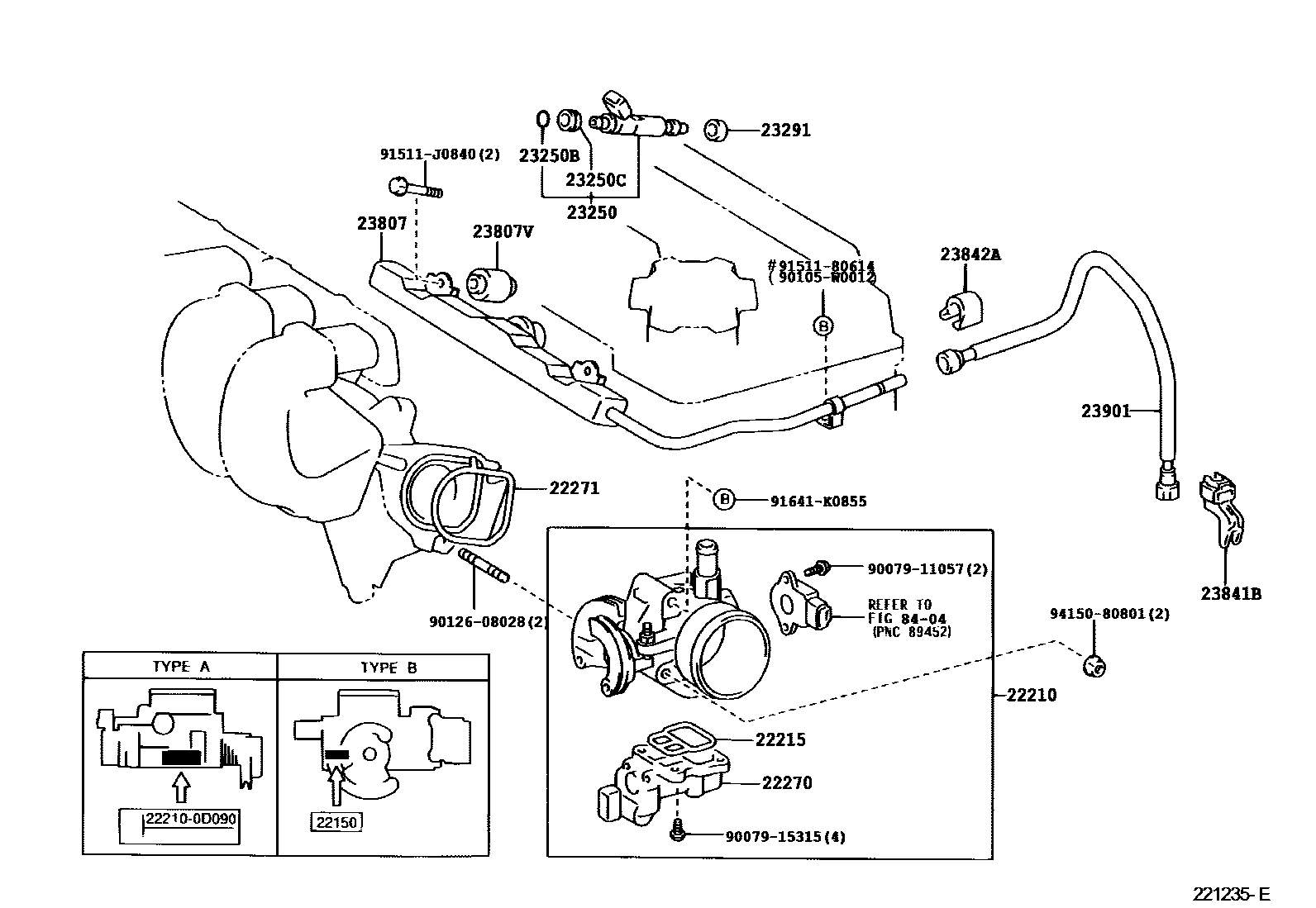

Toyota COROLLA 燃油喷射系统 EPC diagram — 221235E
燃油喷射系统 — 221235E (200111 – 200405)

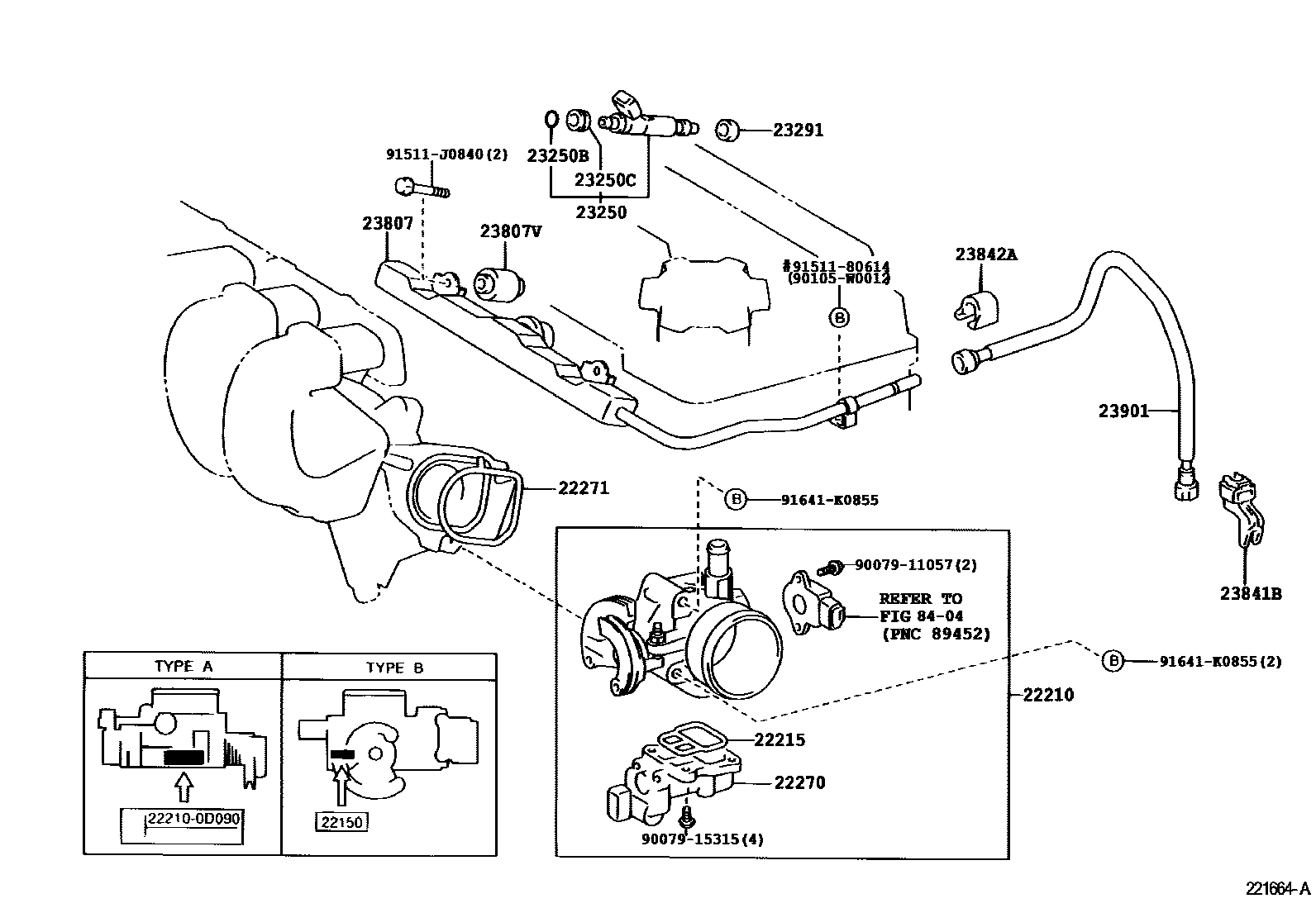

Toyota COROLLA 燃油喷射系统 EPC diagram — 221664A
燃油喷射系统 — 221664A (200405 – 999999)

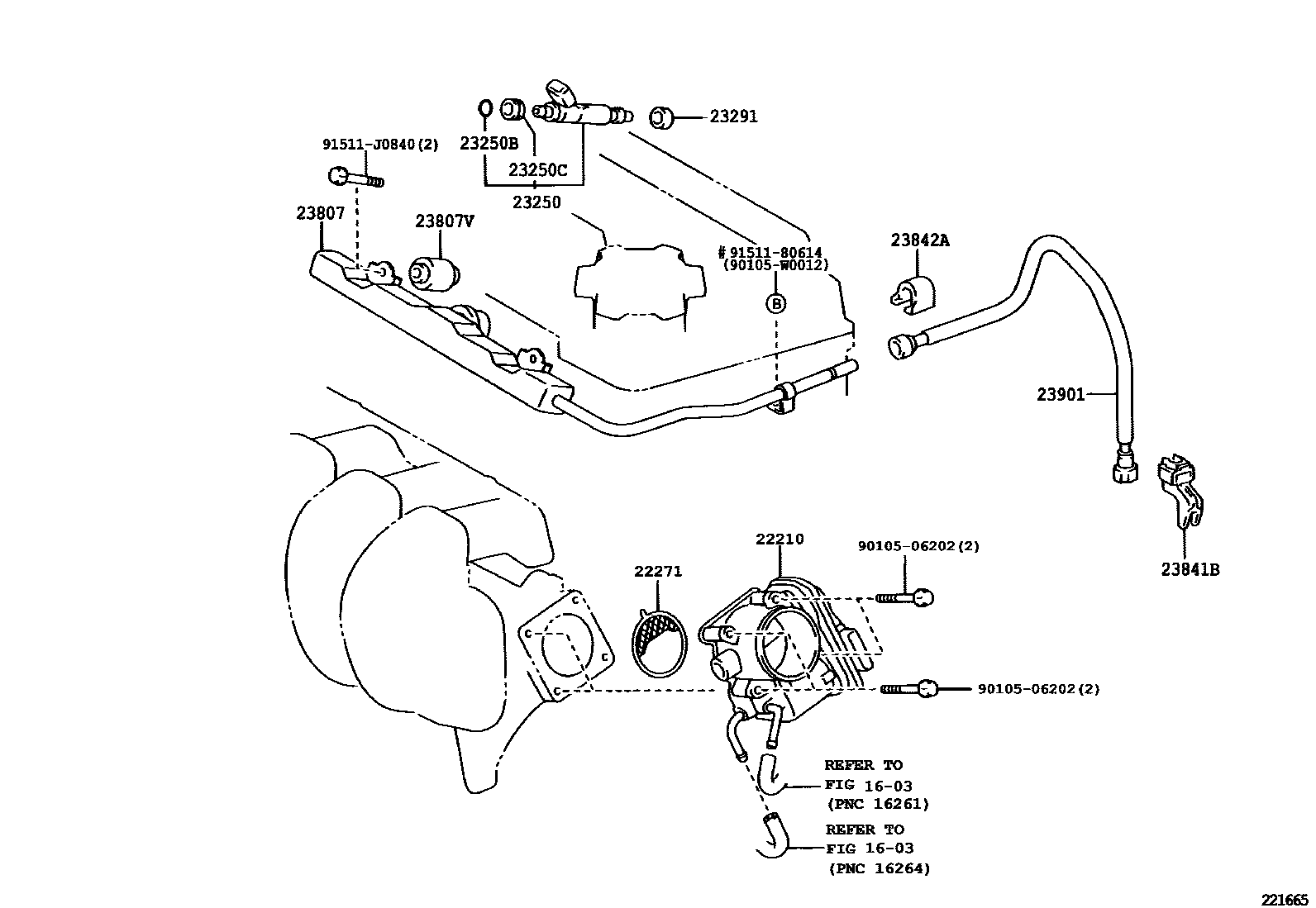

Toyota COROLLA 燃油喷射系统 EPC diagram — 221665
燃油喷射系统 — 221665 (200405 – 999999)

PNC and OE references

PNCPart nameOE numbers
22210Throttle body assembly22030-0D020 · 22030-0D021 · 22030-22050 · 22030-22051 · 22210-0D090 · 22210-22110 · 22210-22150
22215Throttle body cover gasket22215-74400 · 22215-7A680
22270Idle speed control valve assembly (for throttle body)22270-22021 · 22270-22050
22271Throttle body gasket22271-0D040 · 22271-0D060 · 22271-21060 · 22271-22070 · 22271-88600
23250Fuel injector assembly23209-0D020 · 23209-0D030 · 23209-22030
23250BO-ring (for fuel injector)90301-07024 · 90301-07030 · 90301-07037
23250CGasket (for injector)90080-48058
23291Injector vibration isolation pad23291-0D010 · 23291-22010 · 23291-41010
23807Oil pipe sub-assembly23807-22030 · 23807-88600
23807VNo. 1 spacer (for oil pipe)90080-56052 · 90561-08055 · 90561-08059
23841BNo. 1 fuel pipe clamp (for EFI)23841-28010
23842ANo. 2 fuel line clamp (for EFI)23842-22020 · 23842-28010
23901Fuel pipe sub-assembly23271-22020 · 23271-88601 · 23901-0D030 · 23901-22140
