Toyota COROLLA 起动机 — Figure 1904

Toyota COROLLA EPC diagram 1904, 起动机, with 6 images and 11 PNC and OE references.

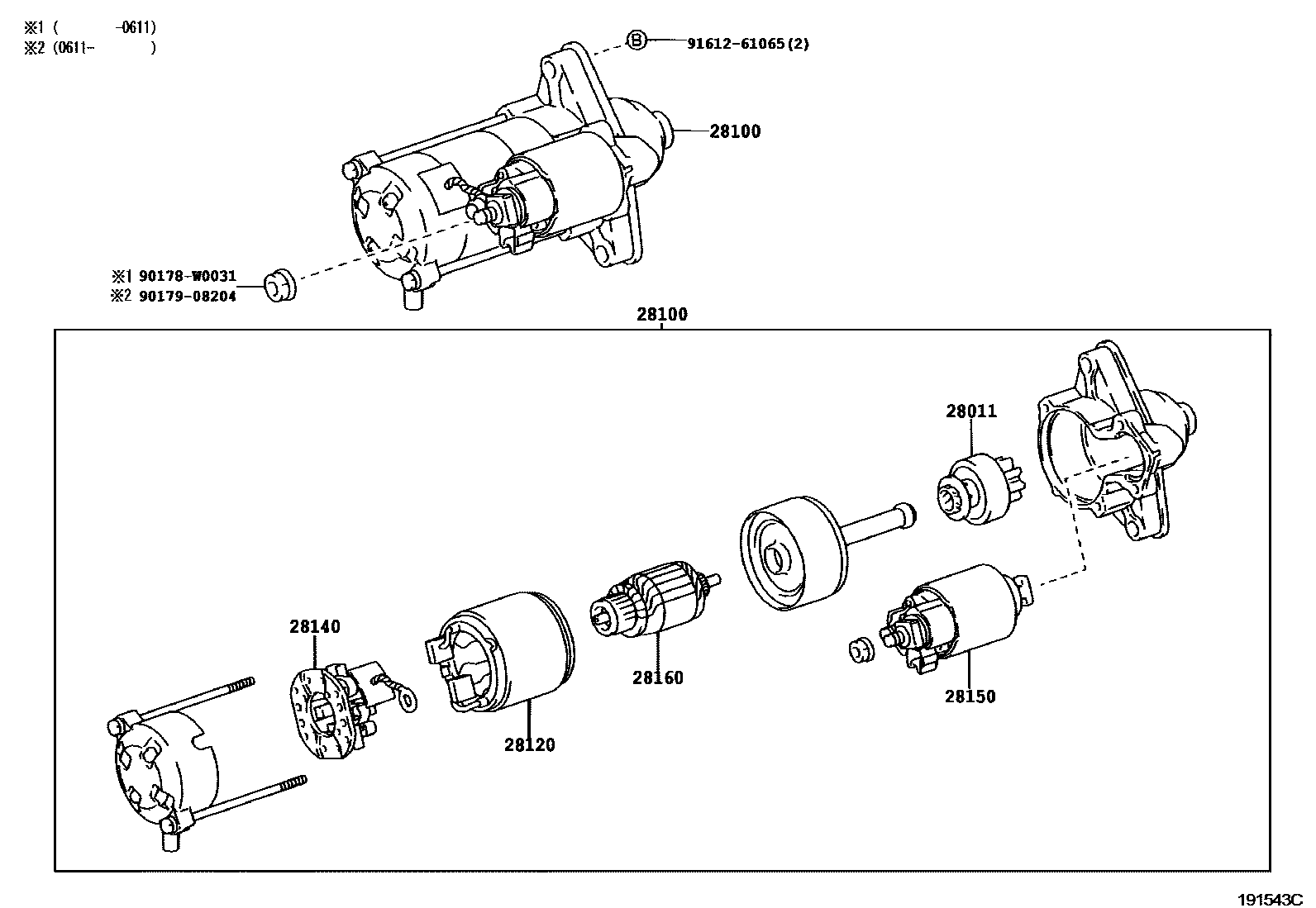

Toyota COROLLA 起动机 EPC diagram — 191543C
起动机 — 191543C (200111 – 999999)

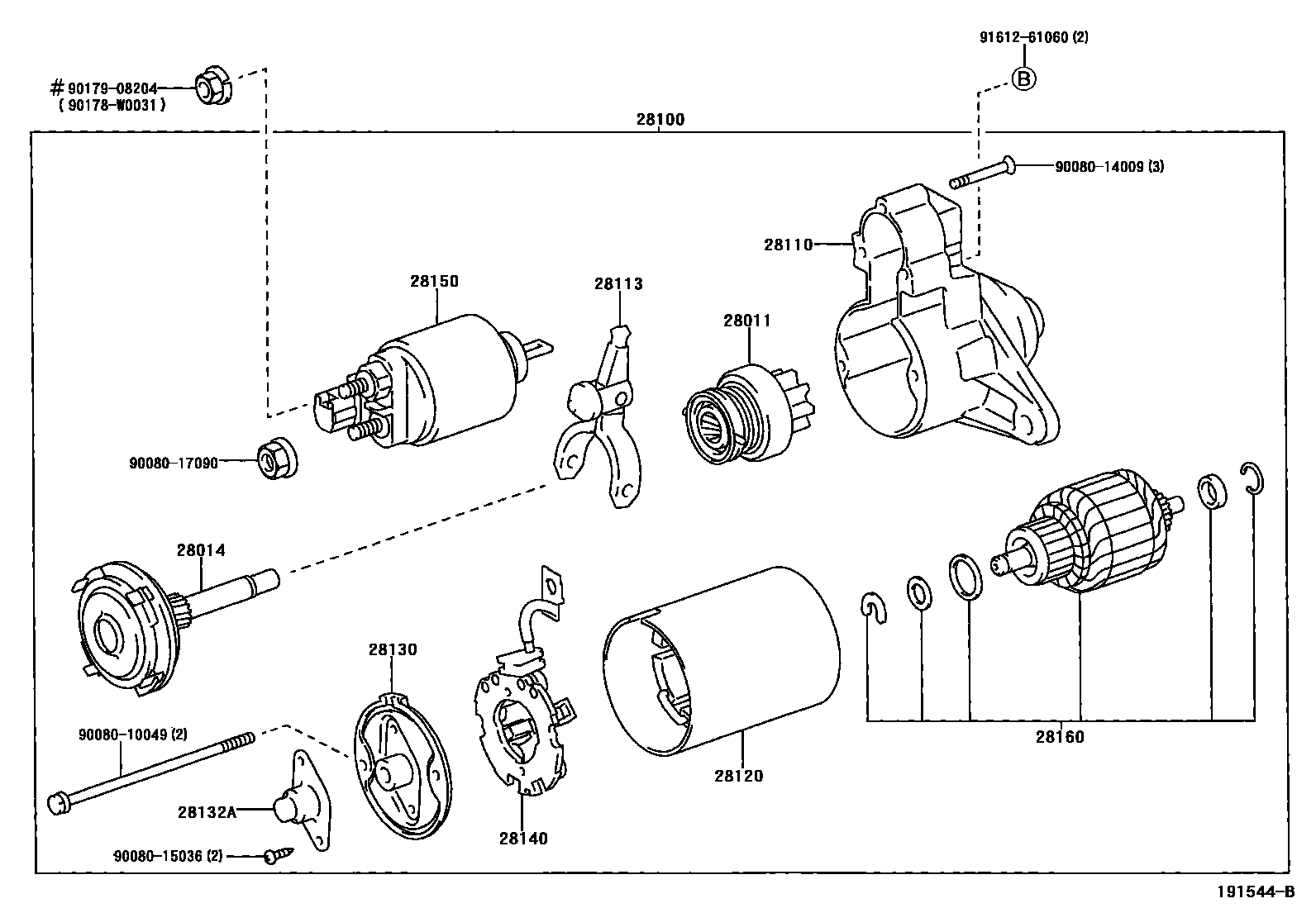

Toyota COROLLA 起动机 EPC diagram — 191544B
起动机 — 191544B (200111 – 200405)

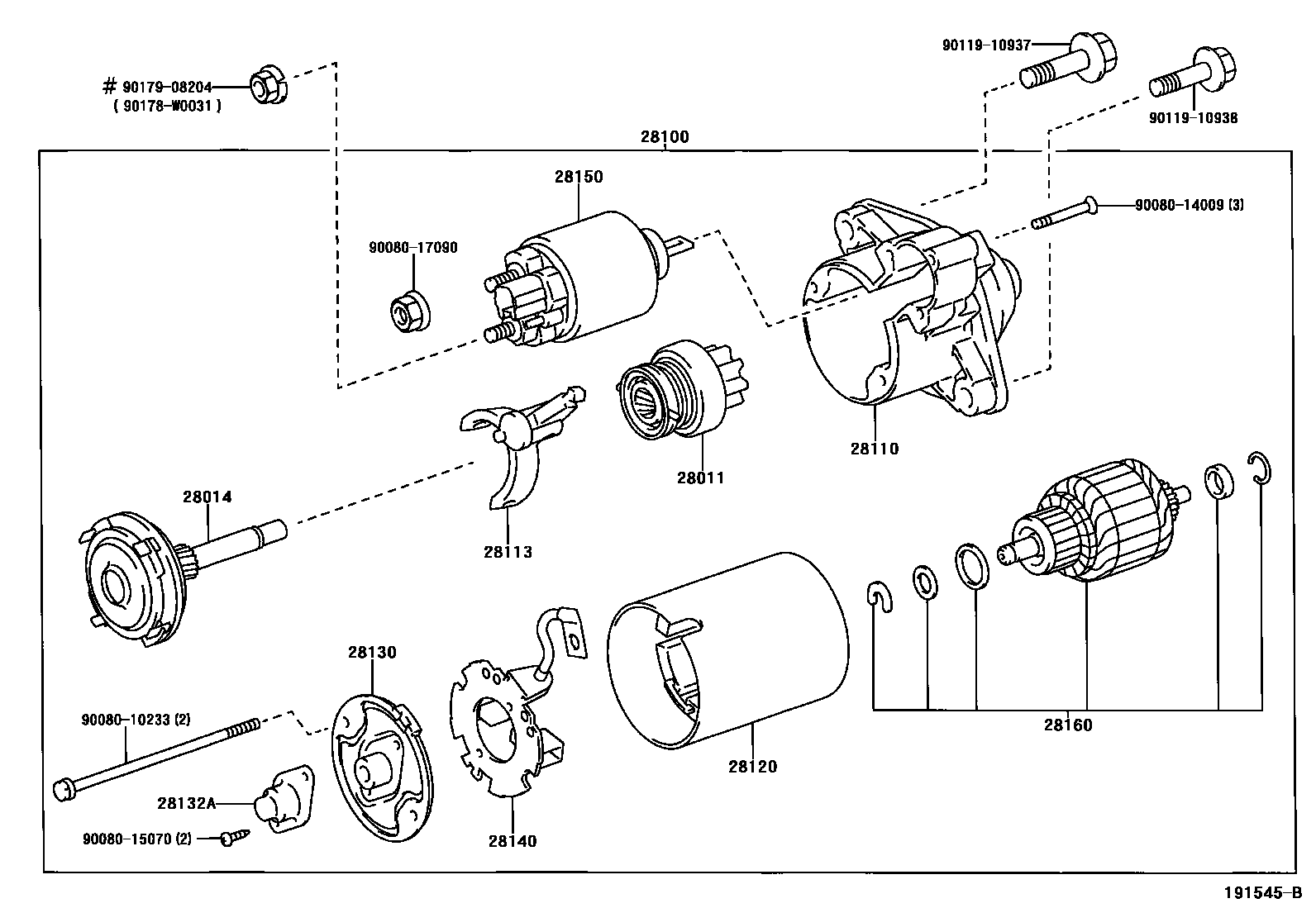

Toyota COROLLA 起动机 EPC diagram — 191545B
起动机 — 191545B (200111 – 200405)

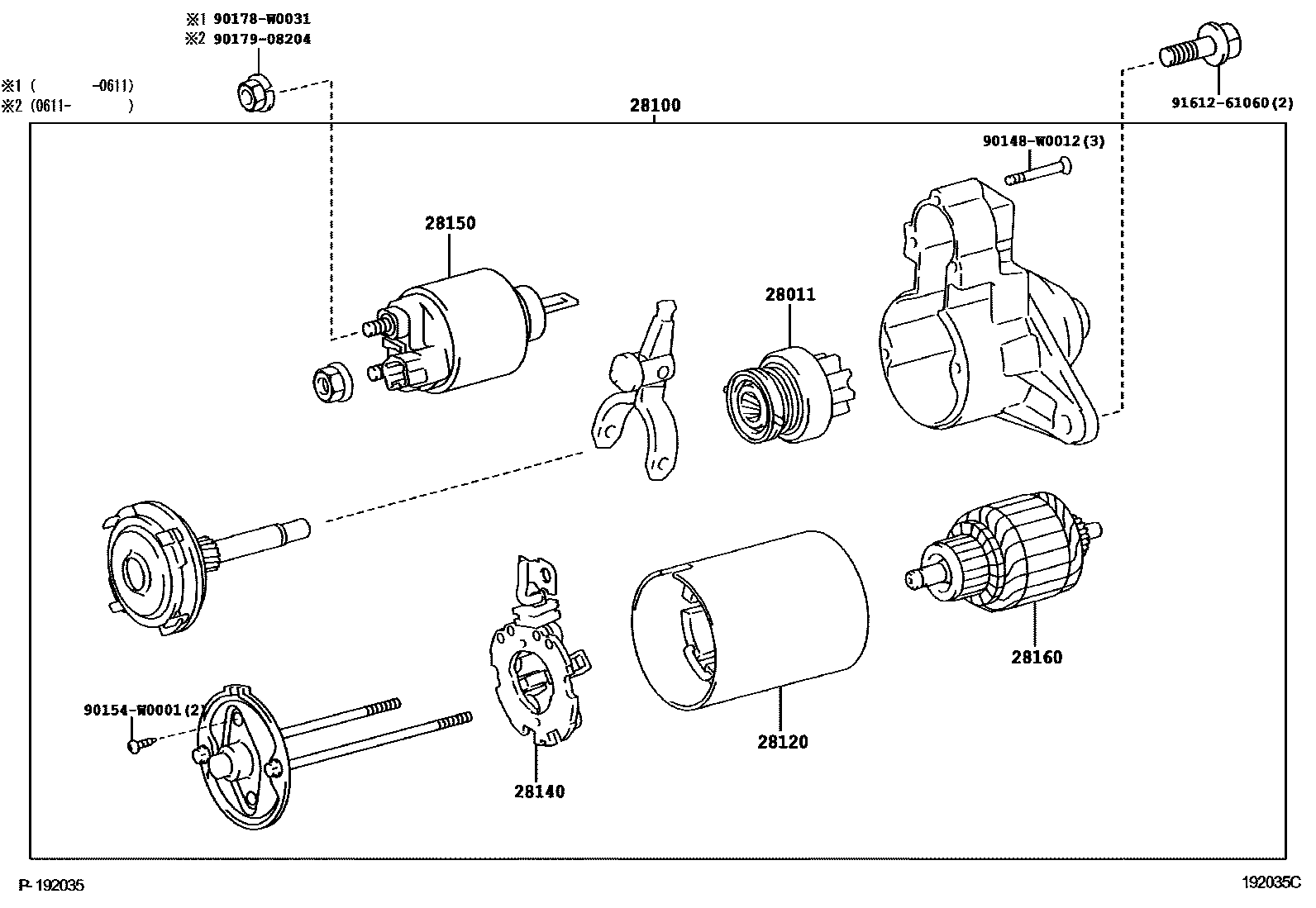

Toyota COROLLA 起动机 EPC diagram — 192035C
起动机 — 192035C (200405 – 999999)

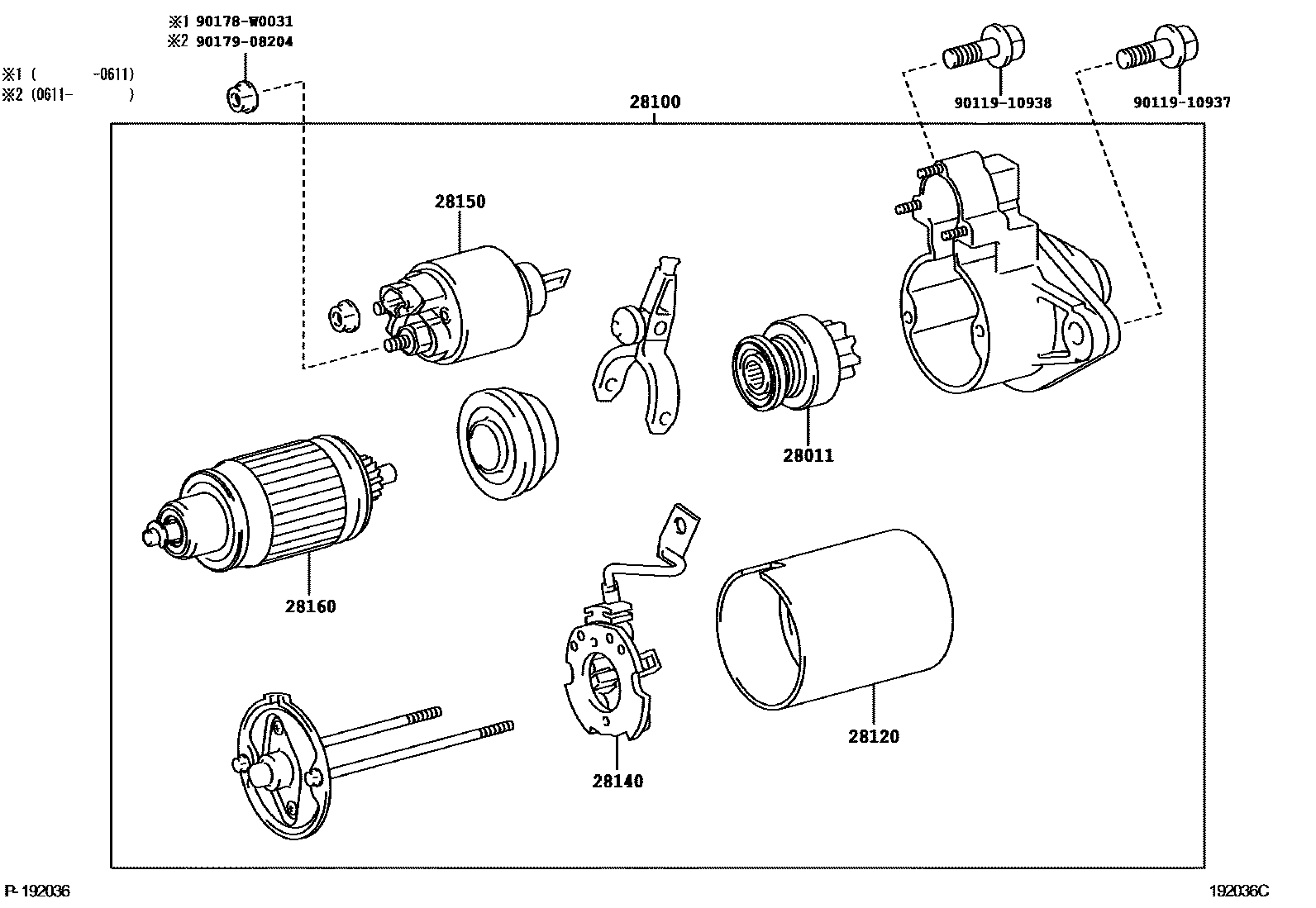

Toyota COROLLA 起动机 EPC diagram — 192036C
起动机 — 192036C (200405 – 999999)

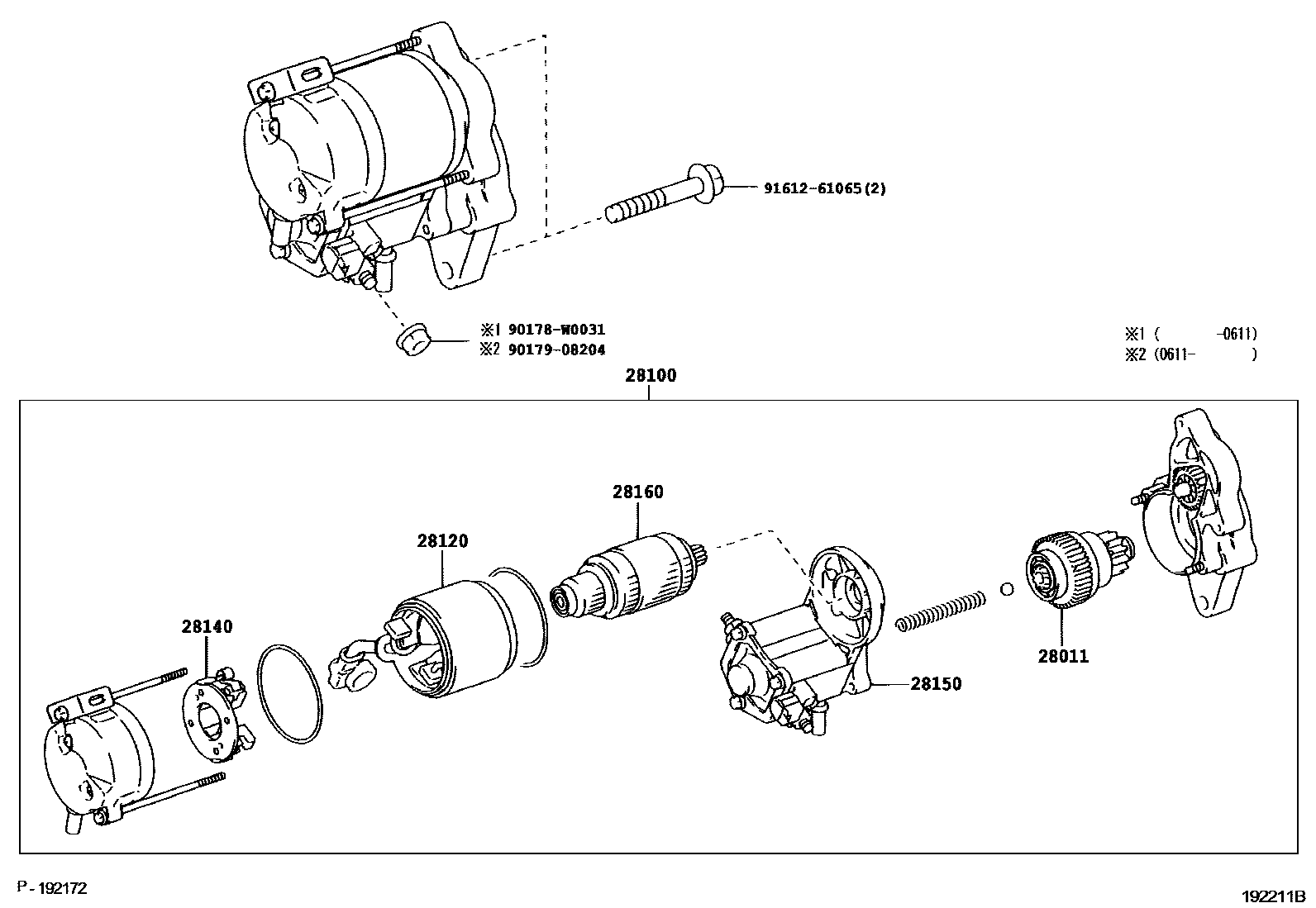

Toyota COROLLA 起动机 EPC diagram — 192211B
起动机 — 192211B (200408 – 999999)

PNC and OE references

PNCPart nameOE numbers
28011Starter clutch sub-assembly28011-0D030 · 28011-0D130 · 28011-0G010 · 28011-55050 · 28011-55060 · 28011-70020
28014Planetary gear carrier shaft sub-assembly28014-0D030 · 28014-0G010
28100Starter assembly28100-0D030 · 28100-0D130 · 28100-0G010 · 28100-22030 · 28100-22040 · 28100-33070 · 28100-33080
28110Starter drive end housing assembly28110-0D030 · 28110-0G010
28113starter pinion drive rod28113-02010 · 28113-0D030
28120Starter yoke assembly28120-02020 · 28120-0D130 · 28120-0G010 · 28120-54380 · 28120-55050 · 28120-70020 · 28120-70050
28130Starter commutator end frame assembly28130-02050 · 28130-0B020
28132AStarter commutator end frame cover28132-04010
28140Starter brush holder assembly28140-02020 · 28140-0D130 · 28140-0G010 · 28140-64130 · 28140-70020
28150Starter electromagnetic switch assembly28150-0B020 · 28150-0D030 · 28150-0D130 · 28150-33040 · 28150-46220 · 28150-70030
28160Starter armature assembly28160-02080 · 28160-0D130 · 28160-0G010 · 28160-54380 · 28160-70021 · 28160-70050 · 28160-74070
