Toyota COROLLA 仪表 — Figure 8301

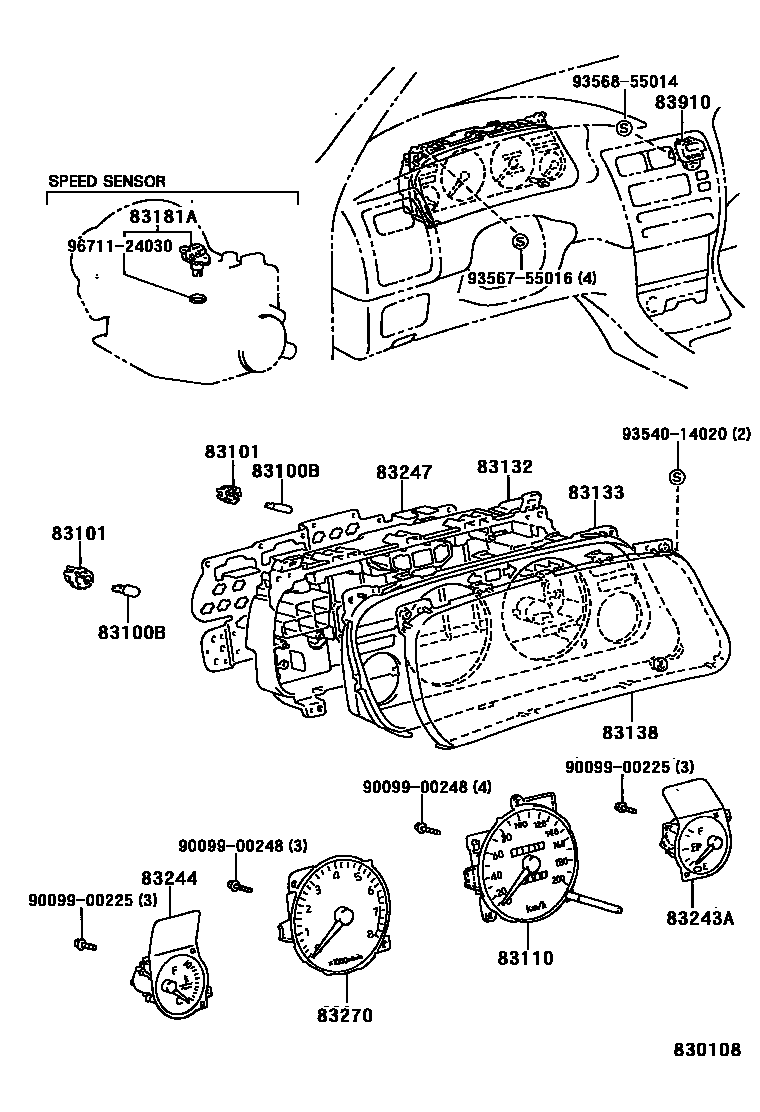

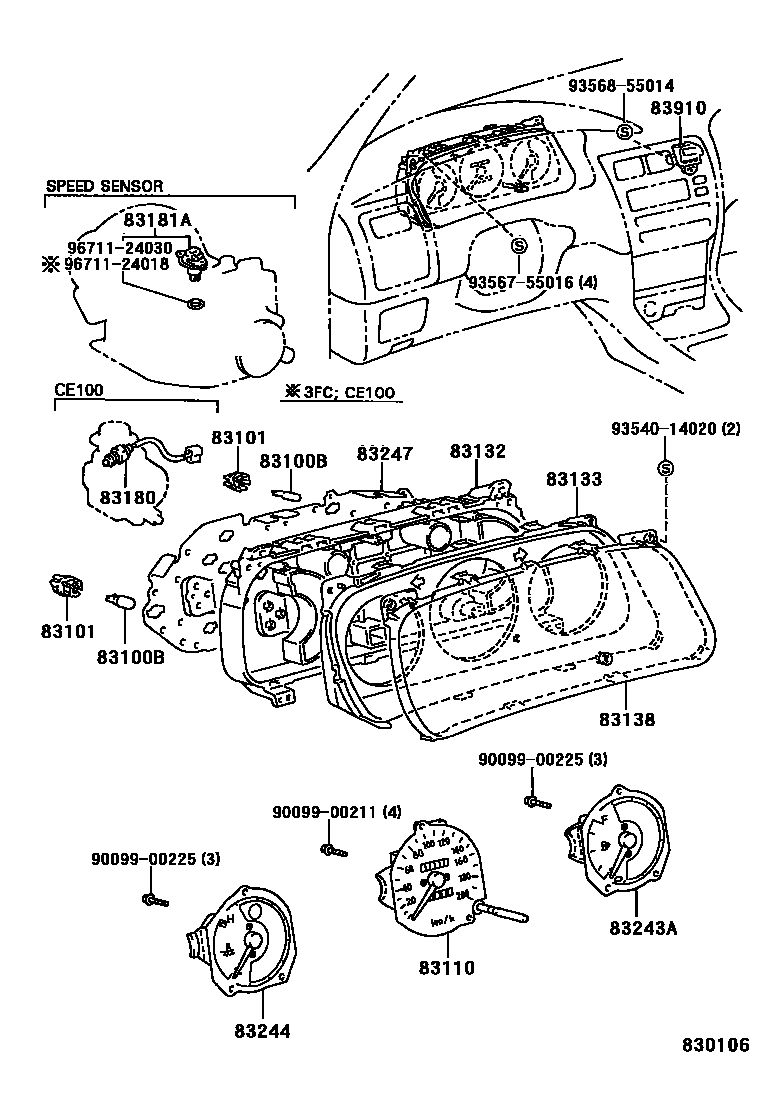

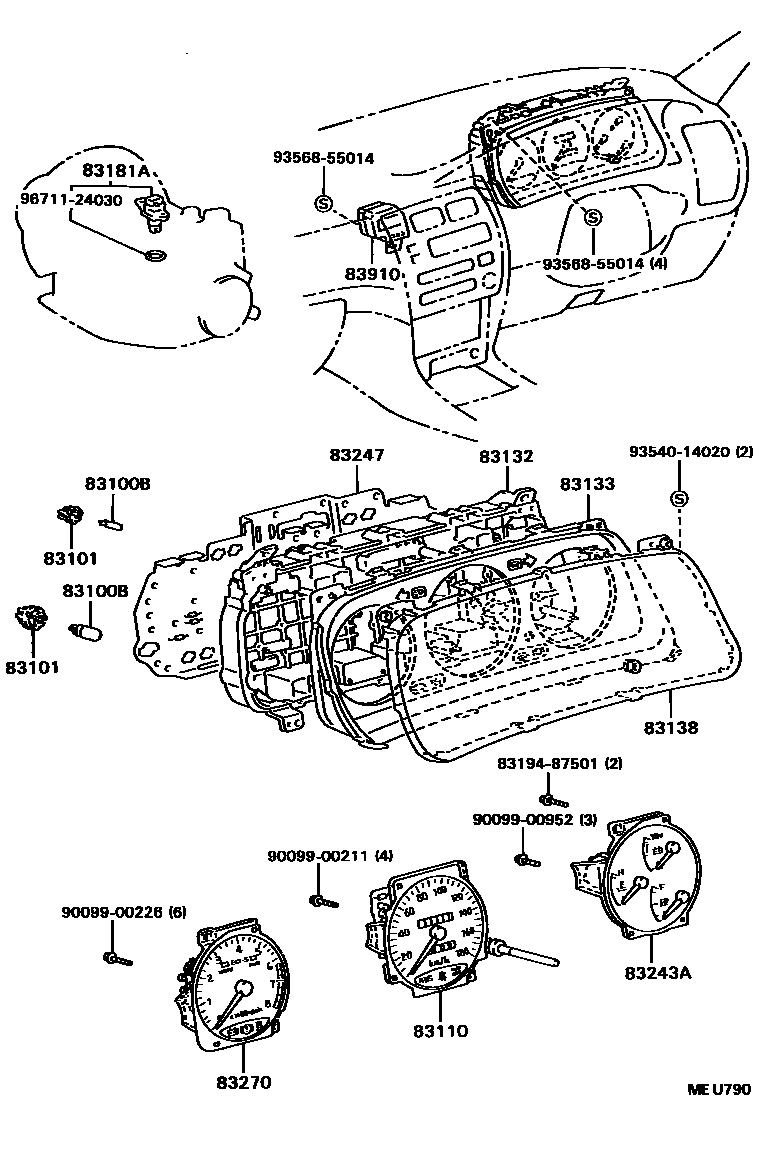

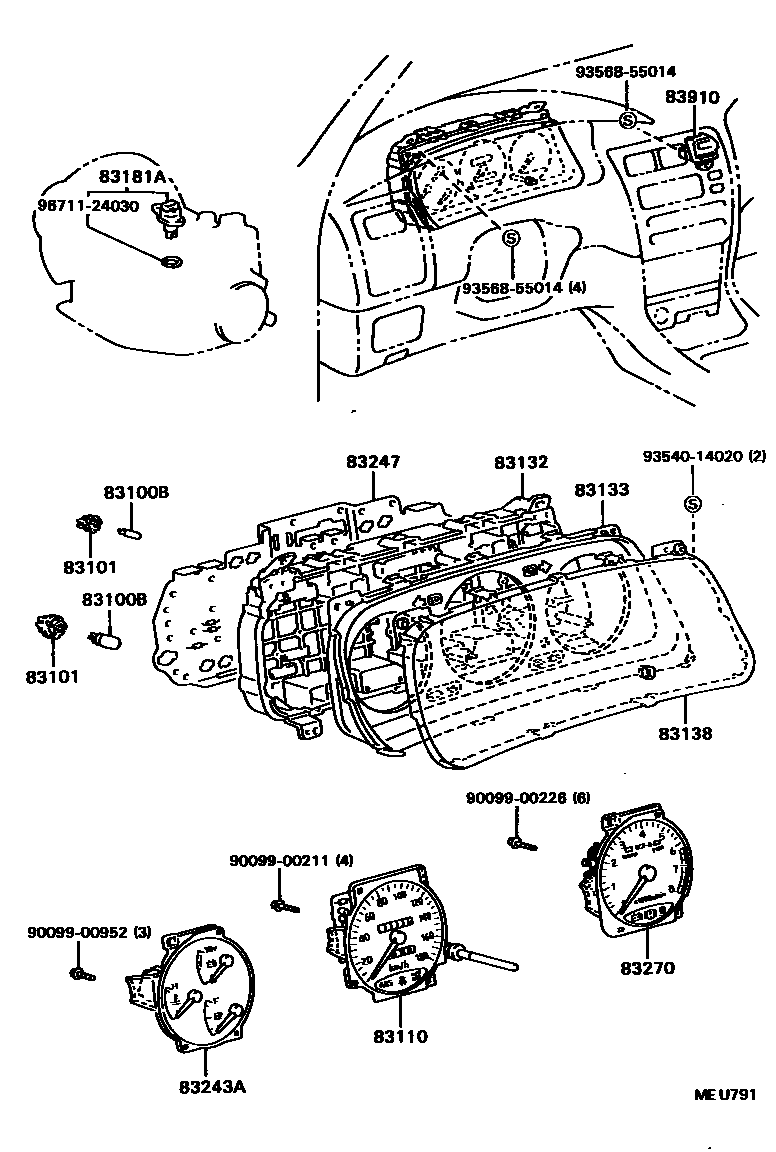

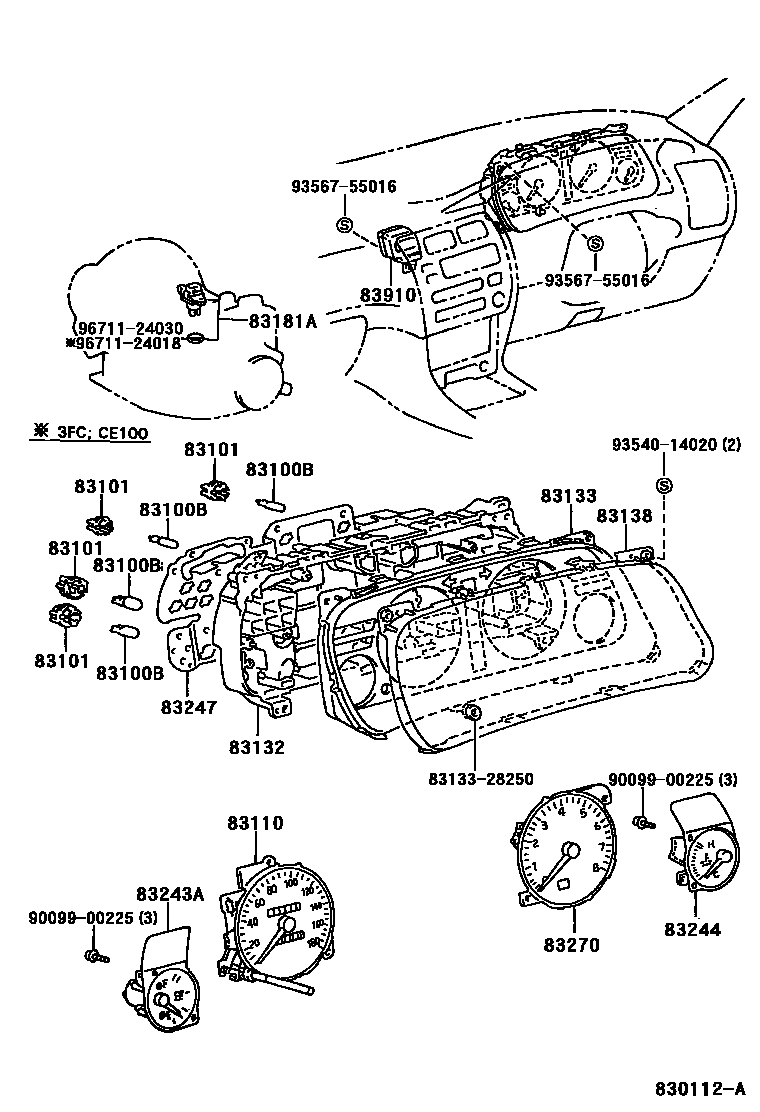

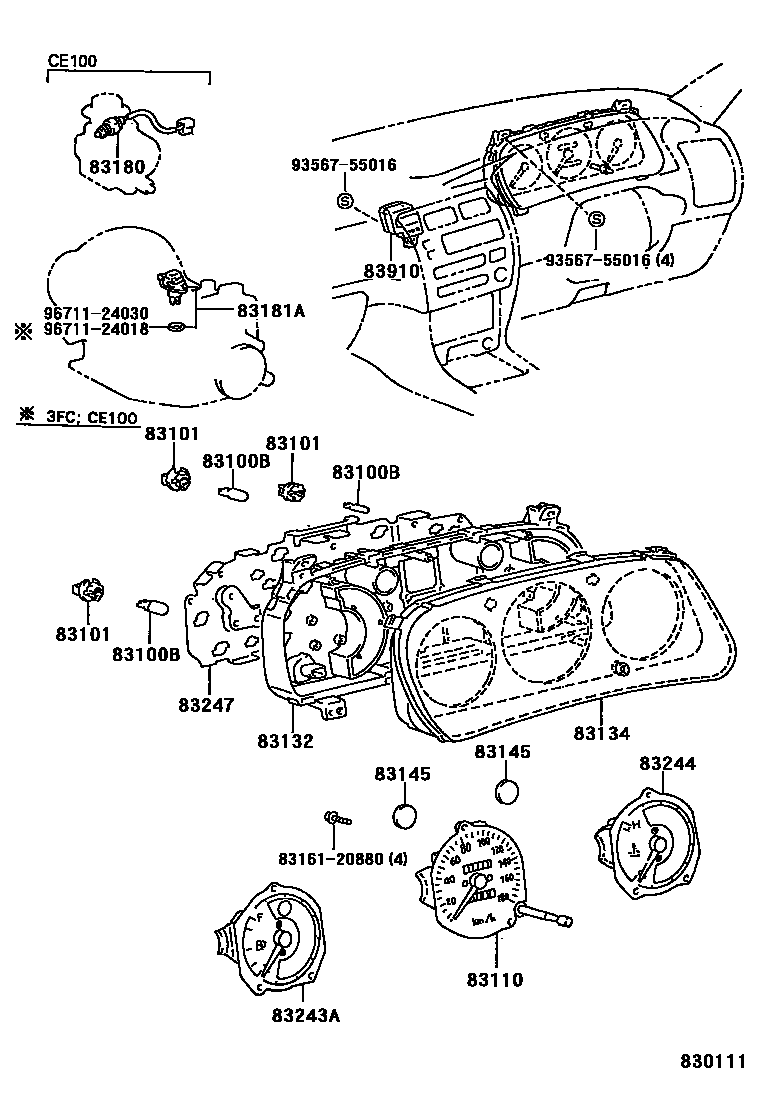

Toyota COROLLA EPC diagram 8301, 仪表, with 6 images and 15 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 83109-12030 · 83109-95J00 · 83119-1A020 · 83119-24010 · 83119-24430 · 83119-24710 · 83119-24730 · 83119-2A100 · 83119-32010 · 83120-60010 · 90981-11018 · 99132-12034 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 · 83101-20040 · 83101-32020 |
| 83110 | Speedometer assembly | 83110-1E680 · 83110-1E681 · 83110-1E730 · 83110-1E731 · 83110-1E850 · 83110-1E851 · 83110-1E860 · 83110-1E861 · 83110-1E880 · 83110-1E881 · 83110-1E882 · 83110-1H010 · 83110-1H011 · 83110-1H040 · 83110-1H050 · 83110-1H060 · 83110-1H061 · 83110-1H110 · 83110-1H120 · 83110-1H130 · 83110-1H330 · 83110-1H340 · 83220-12030 · 83220-12040 · 83220-12050 |
| 83132 | Instrument cluster housing | 83132-1A530 · 83132-1A590 · 83132-1A610 · 83132-1A630 · 83132-1A650 · 83132-1E040 · 83841-12520 |
| 83133 | Combined instrument panel No. 1 | 83133-1H030 · 83133-1H130 · 83133-1H150 · 83133-1H170 · 83133-1H190 · 83811-12510 |
| 83134 | Combination instrument cover No. 1 | 83134-1E040 |
| 83138 | speedometer glass | 83138-1A110 · 83138-1A130 · 83138-1A150 · 83138-1A170 · 83138-1A190 |
| 83145 | Instrument No. 1 lampshade | 83145-89320 |
| 83180 | Speed detector assembly | 83180-12020 · 83180-32020 |
| 83181A | speedometer sensor | 83181-12020 · 83181-12030 · 83181-12040 |
| 83243A | Fuel gauge sub-assembly | 83243-1E100 · 83243-1E140 · 83243-1H170 · 83243-1H171 · 83243-1H190 · 83243-1H191 · 83243-1H250 · 83243-1H251 · 83243-1H270 · 83243-1H271 · 83243-1H272 · 83243-1H351 · 83243-1H370 · 83243-1H371 · 83243-1H390 · 83243-1H391 · 83243-1H410 · 83243-1H411 · 83243-1H470 · 83243-1H471 · 83243-1H510 · 83243-1H511 · 83243-1H590 · 83243-1H690 · 83882-12540 · 83882-12550 |
| 83244 | Water temperature meter sub-assembly | 83244-1A890 · 83244-1E030 · 83244-1E031 · 83244-1E050 · 83244-1E080 · 83244-1E100 · 83244-1E150 · 83244-1E170 · 83883-12540 · 83883-12550 |
| 83247 | Instrument circuit board | 83149-12050 · 83149-12051 · 83149-12070 · 83149-12071 · 83149-12150 · 83149-12170 · 83149-1E060 · 83149-1E080 · 83247-1H690 · 83247-1H691 · 83247-1H790 · 83247-1H830 · 83247-1H831 · 83861-12450 · 83861-12470 · 83861-12490 · 83861-12510 · 83861-12520 |
| 83270 | Engine tachometer assembly | 83242-1E710 · 83242-1E711 · 83242-1E870 · 83242-1E890 · 83242-1H130 · 83242-1H131 · 83242-1H170 · 83242-1H171 · 83242-1H230 · 83242-1H430 · 83881-12510 · 83881-12540 · 83881-12550 |
| 83910 | clock assembly | 83910-12460 · 83910-12470 · 83910-12480 |
