Toyota COROLLA Headlamp — Figure 8101

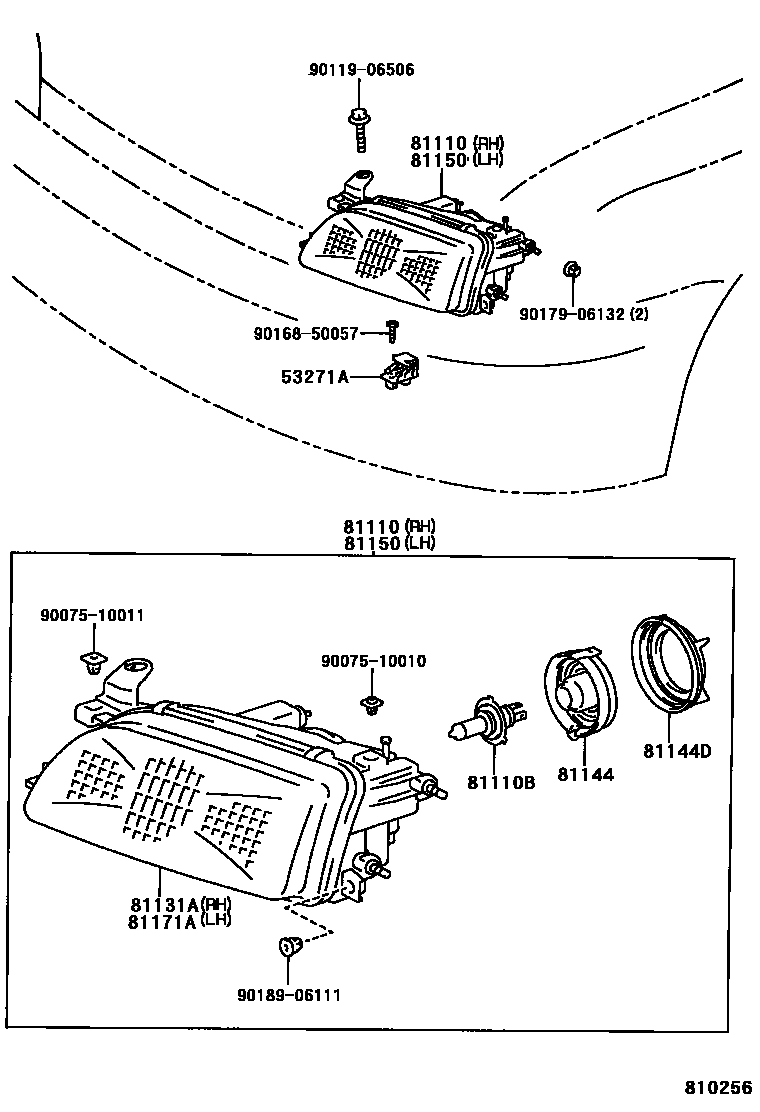

Toyota COROLLA EPC diagram 8101, Headlamp, with 1 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 53271A | Headlight mounting bracket | 53271-12040 · 53271-12060 |
| 81110 | Right headlight assembly | 81110-1E230 · 81110-1E231 · 81110-1E240 · 81110-1E260 · 81110-1E261 · 81110-1E270 · 81110-1E271 · 81110-1E280 · 81110-1E281 · 81110-1E282 · 81110-1E290 · 81110-1E291 · 81110-1E292 · 81110-1E300 · 81110-1E310 · 81110-1E311 · 81110-1E312 |
| 81110B | Bulb (for headlight No. 1) | 90981-13015 · 90981-13016 · 90981-22003 · 90981-22004 |
| 81131A | Right headlight assembly assembly | 81105-1E310 · 81130-1E230 · 81130-1E231 · 81130-1E260 · 81130-1E261 · 81130-1E270 · 81130-1E271 · 81130-1E280 · 81130-1E281 · 81130-1E282 · 81130-1E290 · 81130-1E291 · 81130-1E292 |
| 81144 | No. 1 headlight cover | 81139-1E310 · 90075-99058 |
| 81144D | headlight lock cover | 81112-1E310 · 90075-99057 |
| 81150 | Left headlight assembly | 81150-1A500 · 81150-1A501 · 81150-1A510 · 81150-1A530 · 81150-1A531 · 81150-1A540 · 81150-1A541 · 81150-1A550 · 81150-1A551 · 81150-1A552 · 81150-1E170 · 81150-1E171 · 81150-1E172 · 81150-1E180 · 81150-1E190 · 81150-1E191 · 81150-1E192 |
| 81171A | Left headlight assembly assembly | 81106-1E190 · 81170-1A500 · 81170-1A501 · 81170-1A530 · 81170-1A531 · 81170-1A540 · 81170-1A541 · 81170-1A550 · 81170-1A551 · 81170-1A552 · 81170-1E170 · 81170-1E171 · 81170-1E172 |
