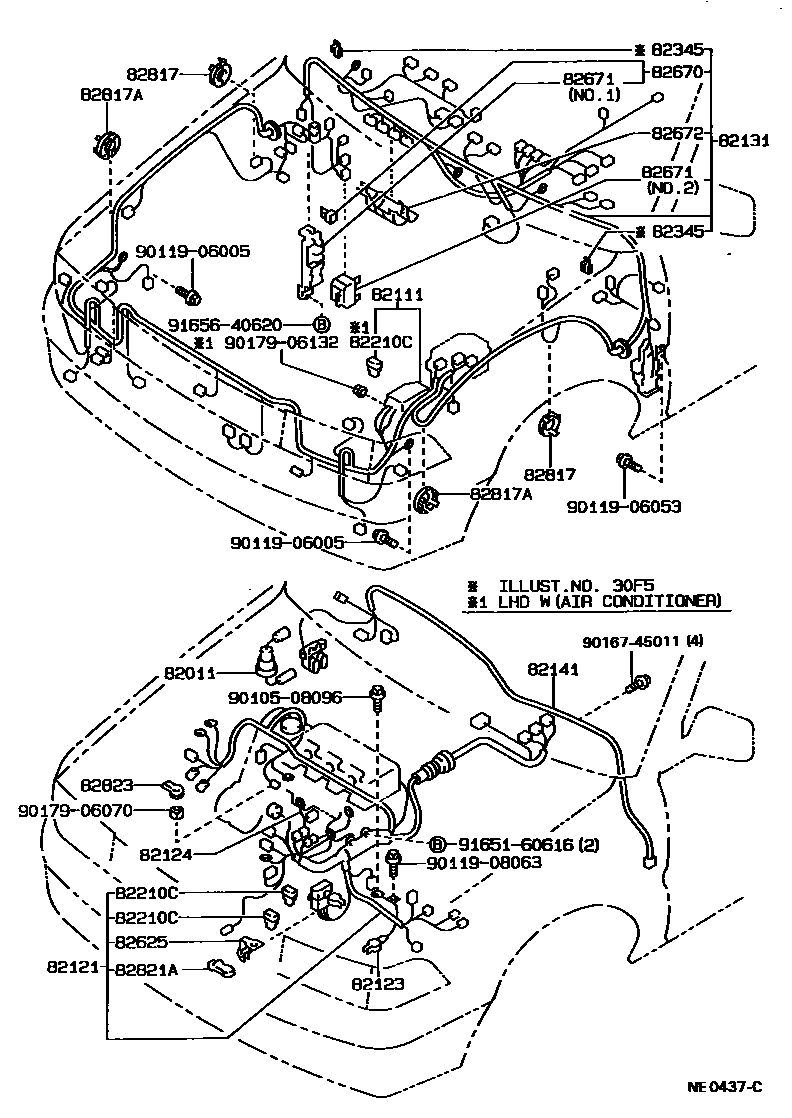

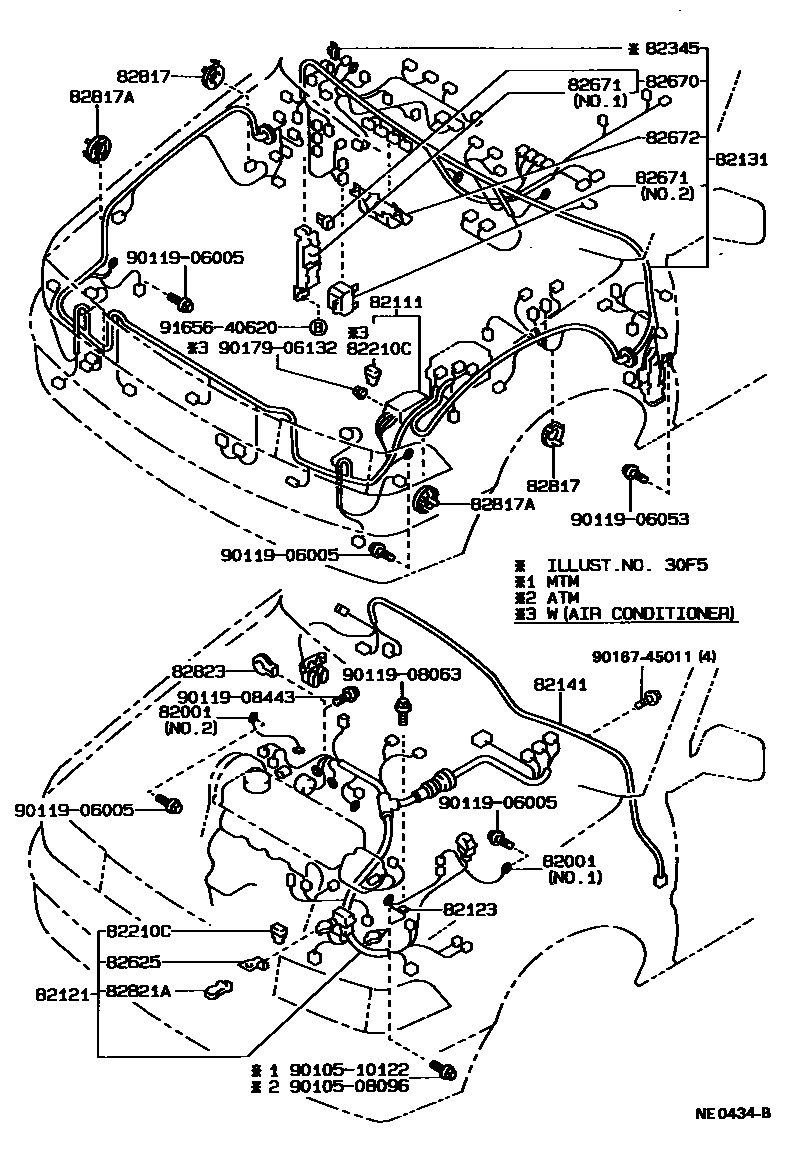

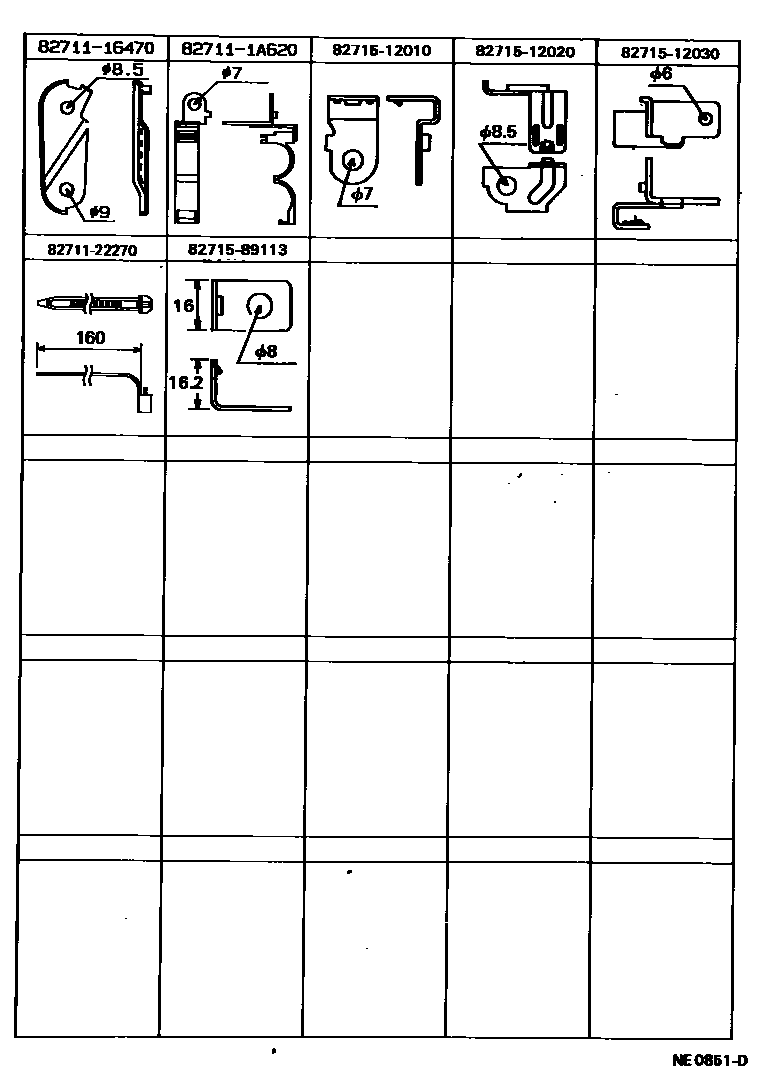

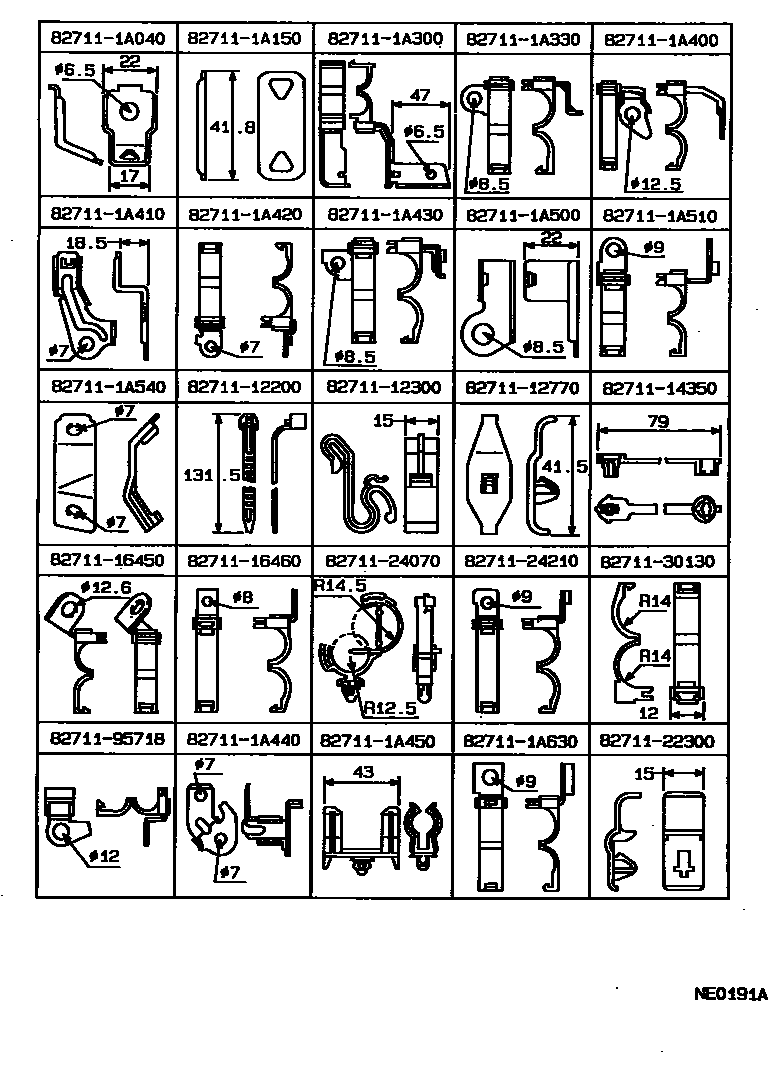

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 11 images and 39 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07206 · 90980-07235 · 90980-07236 · 90980-07293 · 90980-07299 |
| 82011 | Brake warning system wiring harness assembly | 82011-20040 |

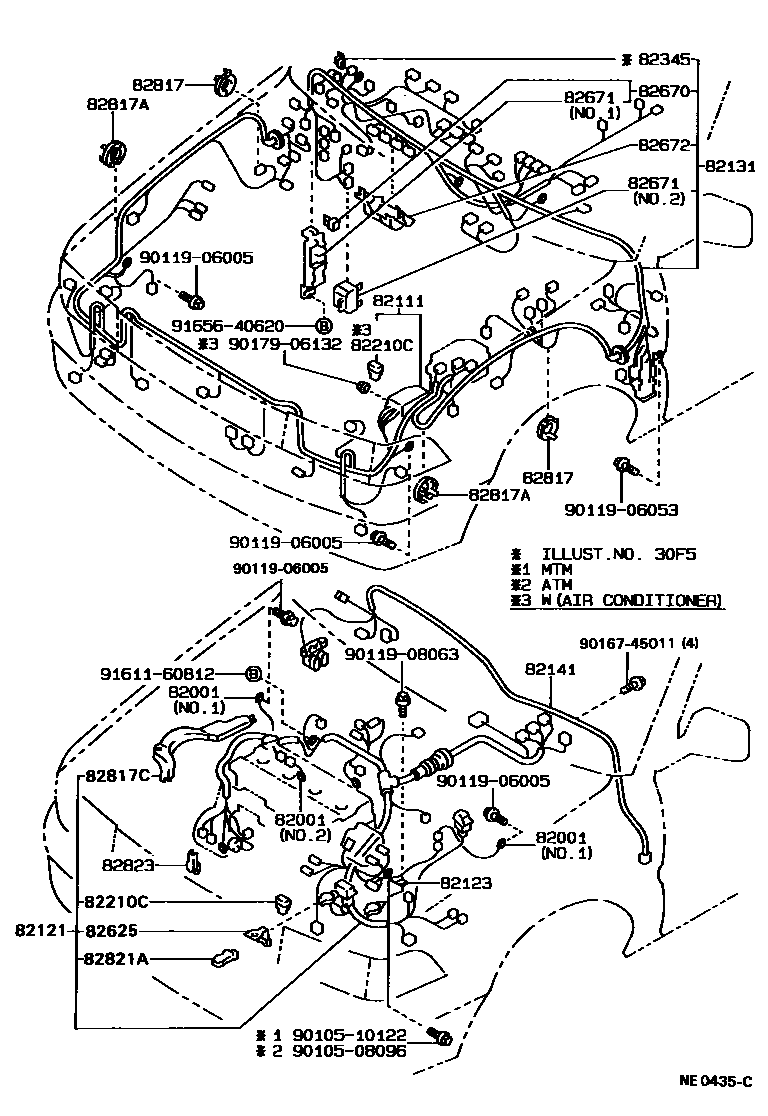

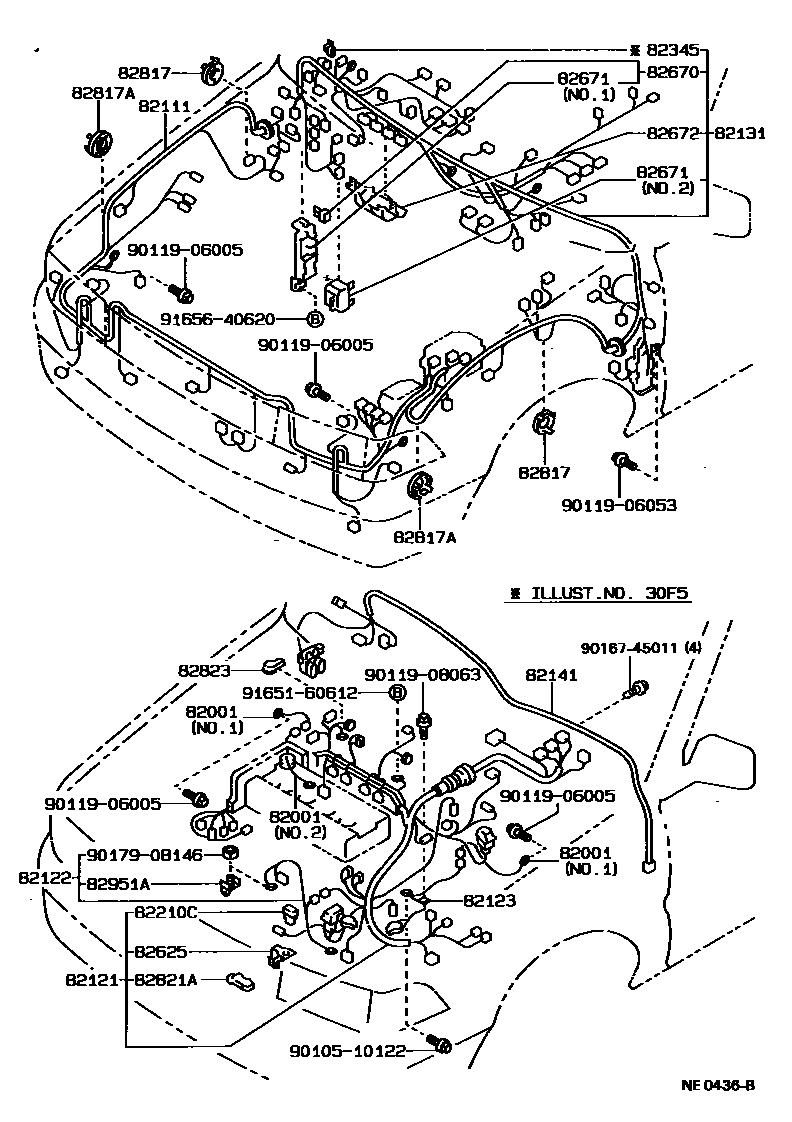

| 82111 | Engine room main wiring harness | 82111-1A250 · 82111-1A260 · 82111-1A270 · 82111-1A280 · 82111-1A290 · 82111-1A300 · 82111-1A710 · 82111-1A720 · 82111-1A750 · 82111-1A760 · 82111-1A770 · 82111-1A780 · 82111-1A790 · 82111-1A800 · 82111-1A810 · 82111-1A820 |
| 82121 | Engine wiring harness | 82121-1A290 · 82121-1A291 · 82121-1A300 · 82121-1A301 · 82121-1A330 · 82121-1A331 · 82121-1A340 · 82121-1A350 · 82121-1A351 · 82121-1A360 · 82121-1A361 · 82121-1A370 · 82121-1A380 · 82121-1A390 · 82121-1A391 · 82121-1A400 · 82121-1A401 · 82121-1A410 · 82121-1A411 · 82121-1A430 · 82121-1A431 · 82121-1A440 · 82121-1A441 · 82121-1A460 · 82121-1A461 · 82121-1A480 · 82121-1A481 · 82121-1A490 · 82121-1A491 · 82121-1A500 · 82121-1A510 · 82121-1E430 · 82121-1E440 · 82121-1E470 · 82121-1E471 · 82121-1E490 · 82121-1E510 · 82121-1E520 · 82121-1E530 · 82121-1E540 · 82121-1E550 · 82121-1E560 · 82121-1E561 · 82121-1E570 · 82121-1E590 · 82121-1E600 · 82121-1E610 · 82121-1E611 · 82121-1E630 · 82121-1E631 · 82121-1E640 · 82121-1E641 · 82121-1E650 · 82121-1E651 · 82121-1E660 · 82121-1E661 · 82121-1E670 · 82121-1E671 · 82121-1E680 · 82121-1H640 |
| 82122 | Engine No. 2 wiring harness | 82122-12300 · 82122-12310 · 82122-12350 |
| 82123 | Engine No. 3 wiring harness | 82123-12130 · 82123-12150 · 82123-12170 |
| 82124 | Engine No. 4 wiring harness | 82124-12060 · 82124-12070 |
| 82131 | Front panel wiring harness | 82131-1A760 · 82131-1A761 · 82131-1A770 · 82131-1A771 · 82131-1A780 · 82131-1A781 · 82131-1A790 · 82131-1A791 · 82131-1A800 · 82131-1A801 · 82131-1A810 · 82131-1A811 · 82131-1A820 · 82131-1A821 · 82131-1A830 · 82131-1A831 · 82131-1A840 · 82131-1A841 · 82131-1A850 · 82131-1A851 · 82131-1A860 · 82131-1A861 · 82131-1A870 · 82131-1A871 · 82131-1A880 · 82131-1A890 · 82131-1A891 · 82131-1E010 · 82131-1E011 · 82131-1E800 · 82131-1E801 · 82131-1E810 · 82131-1E811 · 82131-1H680 · 82131-1H690 · 82131-1H710 · 82131-1H720 · 82131-1H750 · 82131-1H760 · 82131-1H770 · 82131-1H780 · 82131-1H790 · 82131-1H810 · 82131-1H820 · 82131-1H830 · 82131-1H831 · 82131-1H840 · 82131-1H841 · 82131-1H850 · 82131-1H851 · 82131-1H890 · 82131-1K010 · 82131-1K020 · 82131-1K030 · 82131-1K080 · 82131-1K090 · 82131-1K091 · 82131-1K120 · 82131-1K140 · 82131-1K160 · 82131-1K170 · 82131-1K171 · 82131-1K200 · 82131-1L030 |
| 82141 | Dashboard wiring harness | 82141-12010 · 82141-12020 · 82141-12070 · 82141-12080 |
| 82151 | Right front door wiring harness | 82151-12260 · 82151-12280 · 82151-12300 · 82151-12330 · 82151-12340 · 82151-12350 · 82151-12360 · 82151-12380 · 82151-12390 · 82151-12400 · 82151-12600 · 82151-12650 · 82151-12660 · 82151-12680 · 82151-12750 · 82151-12760 · 82151-12780 |
| 82152 | Left front door wiring harness | 82152-12200 · 82152-12210 · 82152-12250 · 82152-12270 · 82152-12280 · 82152-12300 · 82152-12310 · 82152-12320 · 82152-12400 · 82152-12420 · 82152-12510 · 82152-12570 · 82152-12580 · 82152-12650 · 82152-12670 · 82152-12690 · 82152-12760 |
| 82153 | Rear door wiring harness No. 1 | 82153-12070 · 82153-12080 · 82153-12140 · 82153-12150 |
| 82154 | Rear door wiring harness No. 2 | 82154-12060 · 82154-12070 · 82154-12140 · 82154-12150 |
| 82161 | floor wiring harness | 82161-1A390 · 82161-1A400 · 82161-1A410 · 82161-1A430 · 82161-1H070 · 82161-1H080 · 82161-1H110 · 82161-1H130 · 82161-1H140 |
| 82162 | Floor wiring harness No. 2 | 82162-12620 |

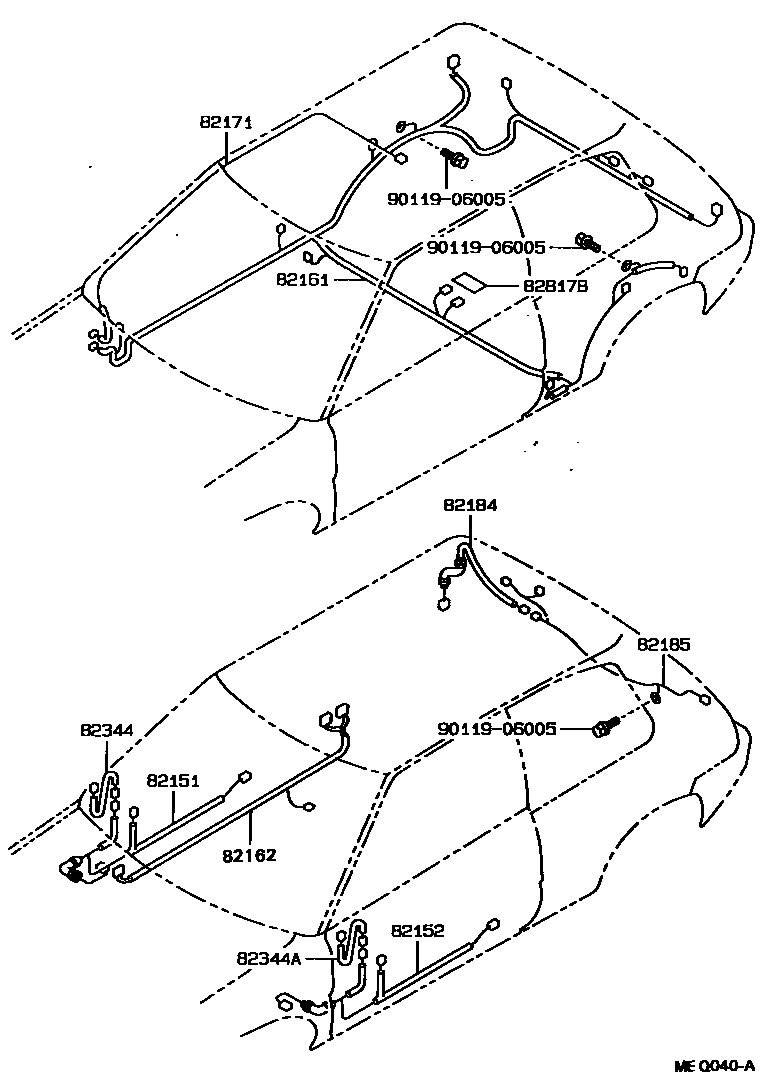

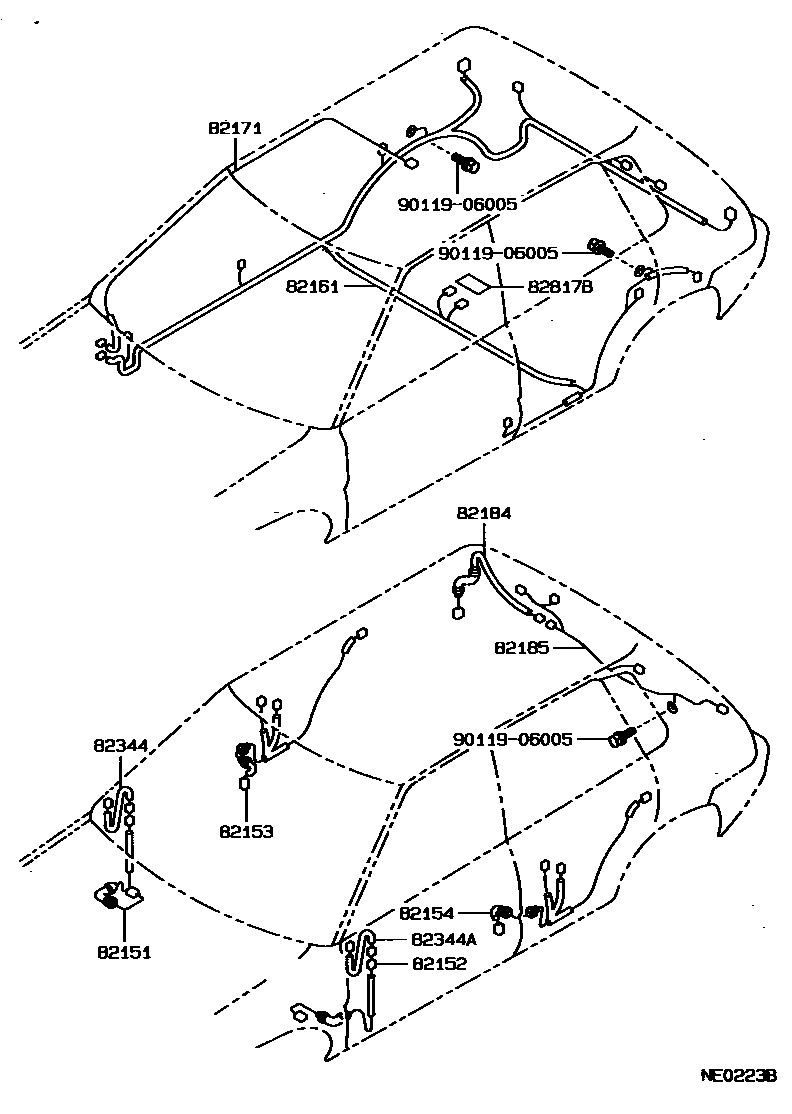

| 82171 | Roof No. 1 wiring harness | 82171-12140 · 82171-12150 · 82171-12160 · 82171-12170 · 82171-12320 · 82171-12330 · 82171-12340 · 82171-12350 |
| 82184 | Rear door No. 1 wiring harness | 82184-12240 · 82184-12250 · 82184-12410 · 82184-12420 |
| 82185 | Rear door wiring harness No. 2 | 82185-12310 · 82185-12330 |
| 82210C | fuse | 90982-08188 · 90982-08189 · 90982-08190 · 90982-08202 · 90982-08203 · 90982-08206 · 90982-08223 · 90982-08246 · 90982-08253 |
| 82344 | Right rearview mirror wiring harness | 82344-12010 |
| 82344A | Left rearview mirror wiring harness | 82344-12010 |

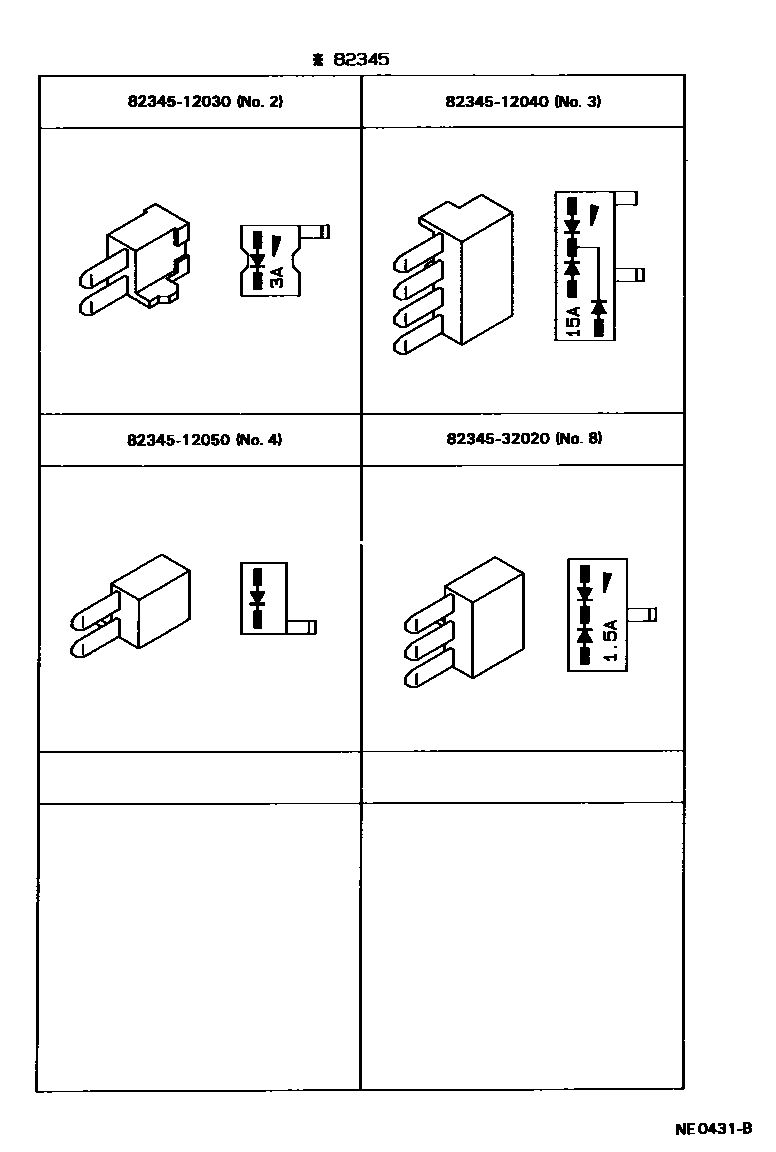

| 82345 | diode | 82345-12030 · 82345-12040 · 82345-12050 · 82345-32020 |
| 82625 | Fuse terminal | 82625-12010 · 82625-12020 · 82625-12030 · 82625-12050 · 82625-12060 |
| 82670 | No. 1 junction box assembly | 82670-12090 · 82670-12100 |
| 82671 | junction box | 82671-12030 · 82671-12070 |
| 82672 | Junction box cover | 82672-12080 · 82672-12081 · 82672-12110 · 82672-12111 |
| 82817 | No. 1 wire harness protection device | 82817-14350 |
| 82817A | No. 2 wire harness protection device | 82817-32010 |
| 82817B | No. 3 wire harness protection device | 82817-16100 |
| 82817C | No. 4 wire harness protection device | 82817-12700 |
| 82821A | Connector cover | 82821-12180 · 82821-12190 · 82821-12260 |
| 82823 | No. 1 terminal cover | 82823-20040 · 82823-22050 |
| 82951A | Terminal holder | 82951-17010 · 82951-17011 |

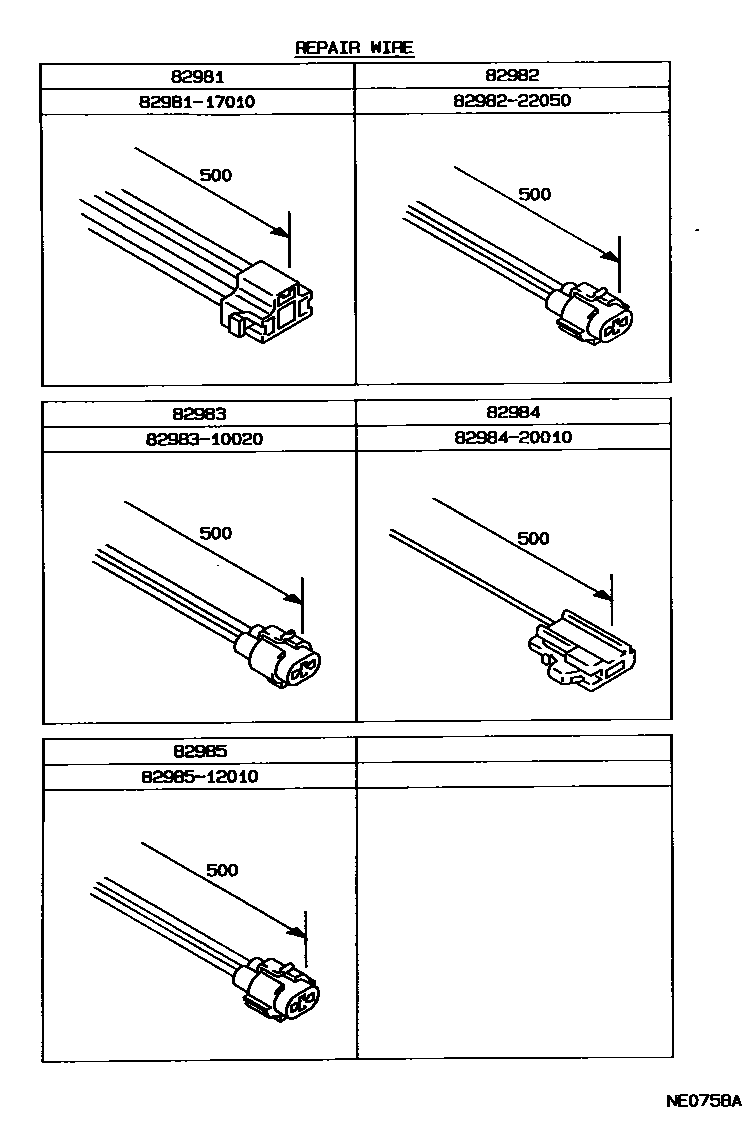

| 82981 | Headlight repair line | 82981-17010 |
| 82982 | Width light repair line | 82982-22050 |
| 82983 | Front turn signal lamp repair line | 82983-10020 |
| 82984 | Speaker repair line | 82984-20010 |
| 82985 | Side turn signal lamp repair line | 82985-12010 |
| 82991 | Fuse repair line | 82991-12030 · 82991-12040 |
