Toyota COROLLA 废气再循环系统 — Figure 2501

Toyota COROLLA EPC diagram 2501, 废气再循环系统, with 4 images and 15 PNC and OE references.

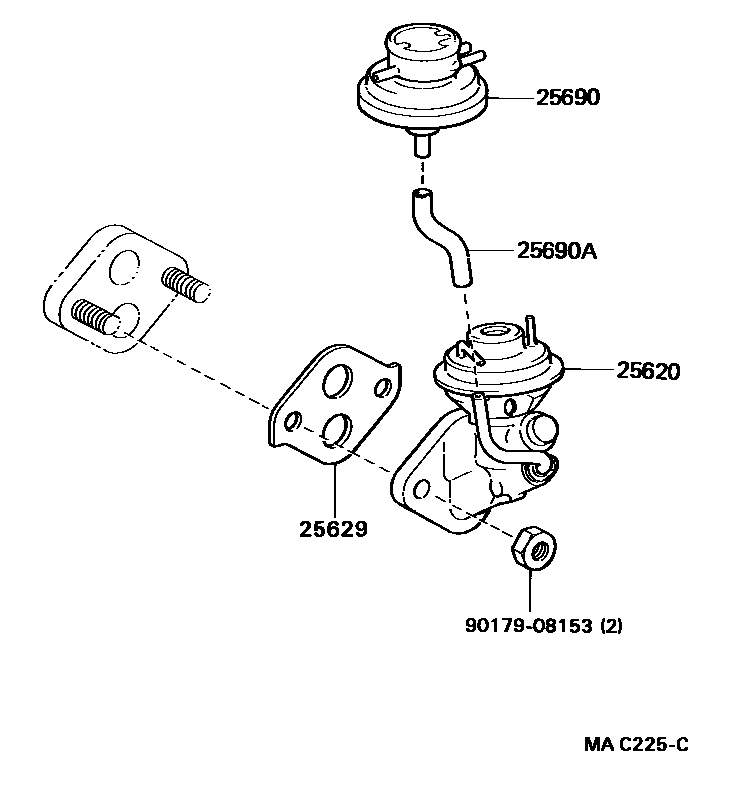

Toyota COROLLA 废气再循环系统 EPC diagram — MAC225C
废气再循环系统 — MAC225C (198908 – 999999)

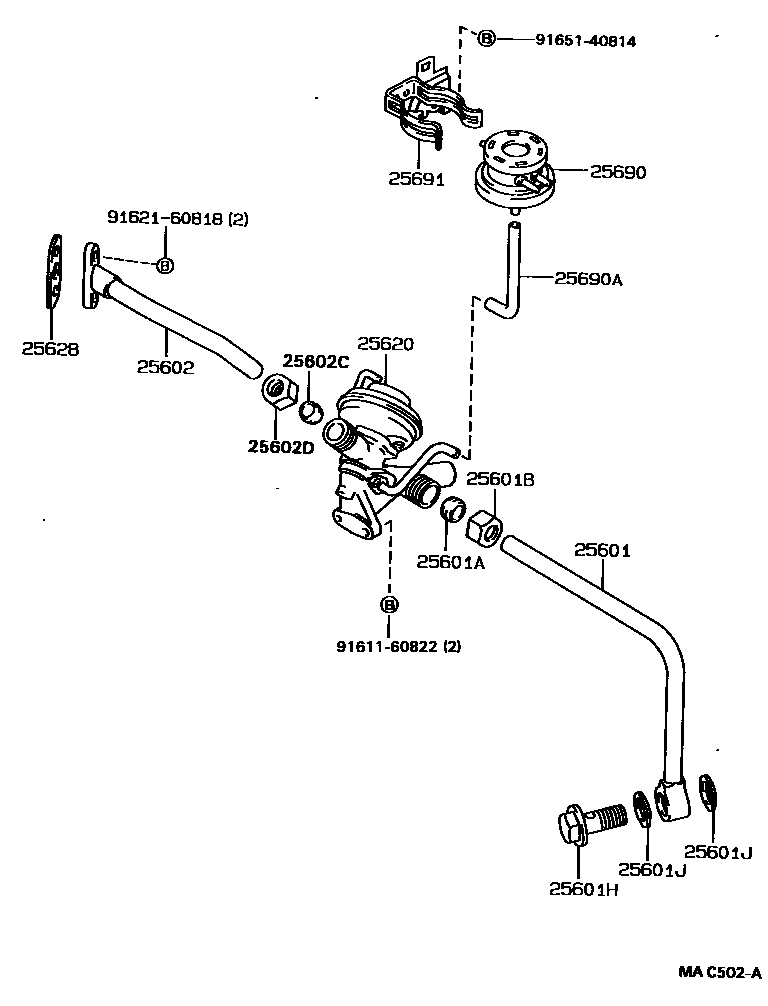

Toyota COROLLA 废气再循环系统 EPC diagram — MAC502A
废气再循环系统 — MAC502A (198705 – 999999)

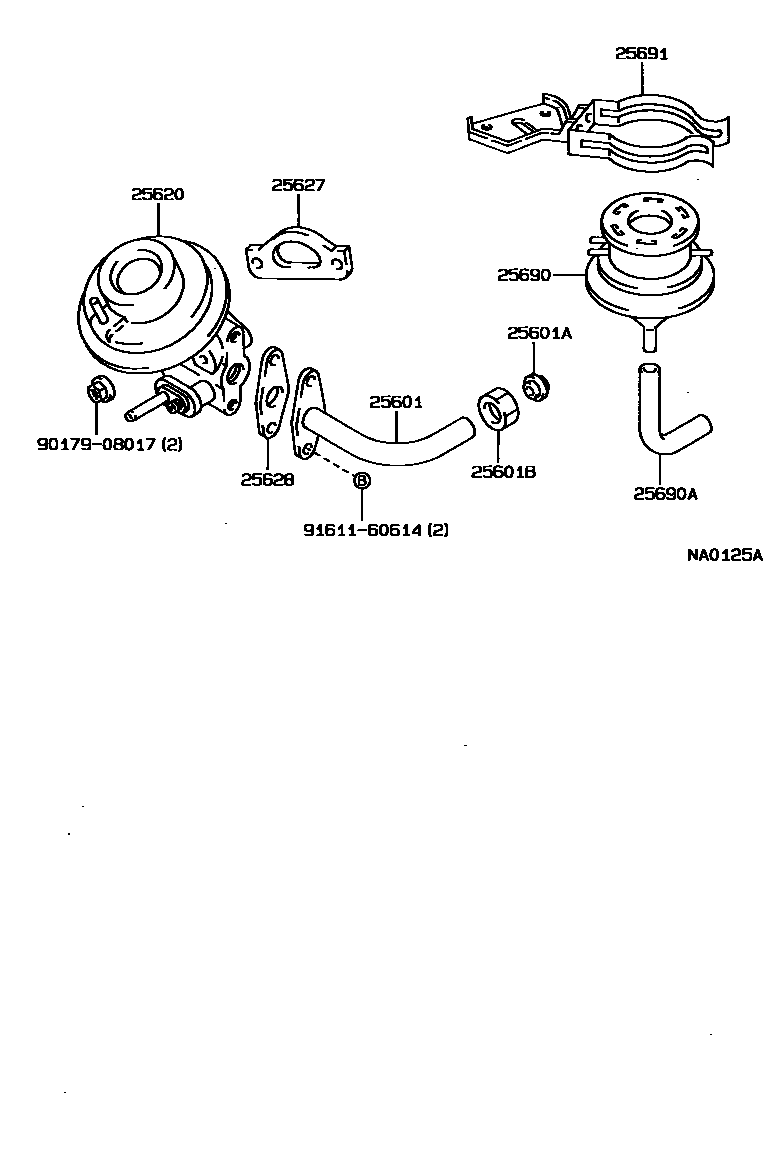

Toyota COROLLA 废气再循环系统 EPC diagram — NA0125A
废气再循环系统 — NA0125A (198705 – 198908)

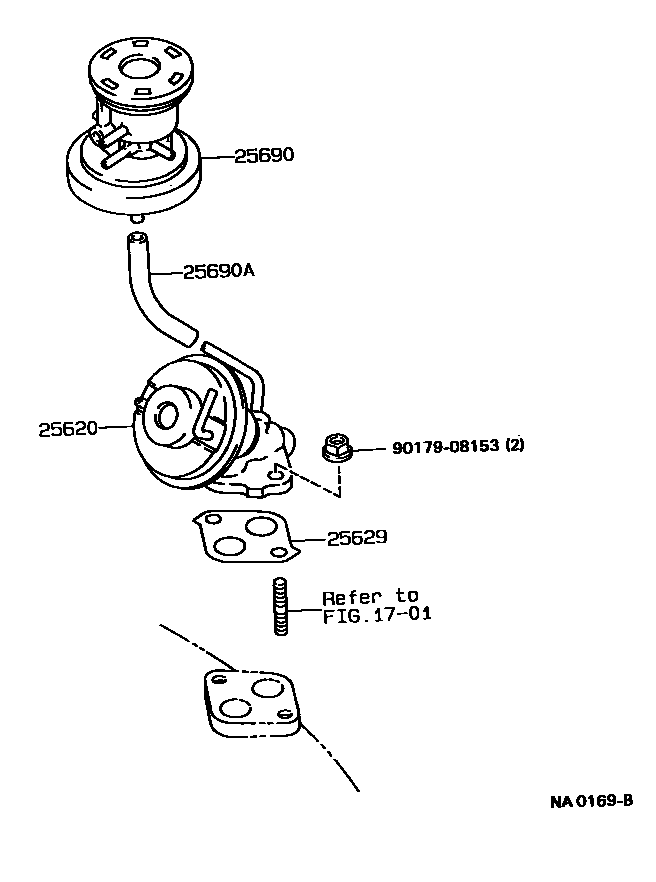

Toyota COROLLA 废气再循环系统 EPC diagram — NA0169B
废气再循环系统 — NA0169B (198705 – 198911)

PNC and OE references

PNCPart nameOE numbers
25601No. 1 EGR pipe assembly25601-11010 · 25601-16020
25601ANo. 1 EGR tube ball sleeve90410-14003 · 90410-14005
25601BNo. 1 EGR pipe connecting nut90402-20007 · 90402-22011
25601HJoint bolt (for No. 1 EGR tube)90401-18013 · 90401-18017
25601JGasket (for No. 1 EGR tube)90430-18009
25602No. 2 EGR pipe assembly25602-16030 · 25602-16050
25602CBall sleeve (for No. 2 EGR tube)90410-14003
25602DConnecting nut (for No. 2 EGR tube)90402-20007
25620EGR valve assembly25620-11010 · 25620-11040 · 25620-15330 · 25620-16020 · 25620-16040 · 25620-16050 · 25620-16180
25627EGR valve gasket25627-11010
25628EGR air intake gasket25628-11010 · 25628-16010
25629EGR valve adapter gasket25627-16020 · 25629-15020
25690EGR vacuum regulator assembly25870-11030 · 25870-16050 · 25870-16080 · 25870-16140 · 25870-16160 · 25870-16180
25690AHoses (for EGR vacuum regulator)25695-16020 · 25695-16050 · 25695-16060 · 90445-11017 · 90445-11080
25691EGR vacuum regulator bracket25691-11030 · 25691-16030 · 25691-16160
