Toyota COROLLA 仪表板和手套箱 — Figure 5501

Toyota COROLLA EPC diagram 5501, 仪表板和手套箱, with 2 images and 31 PNC and OE references.

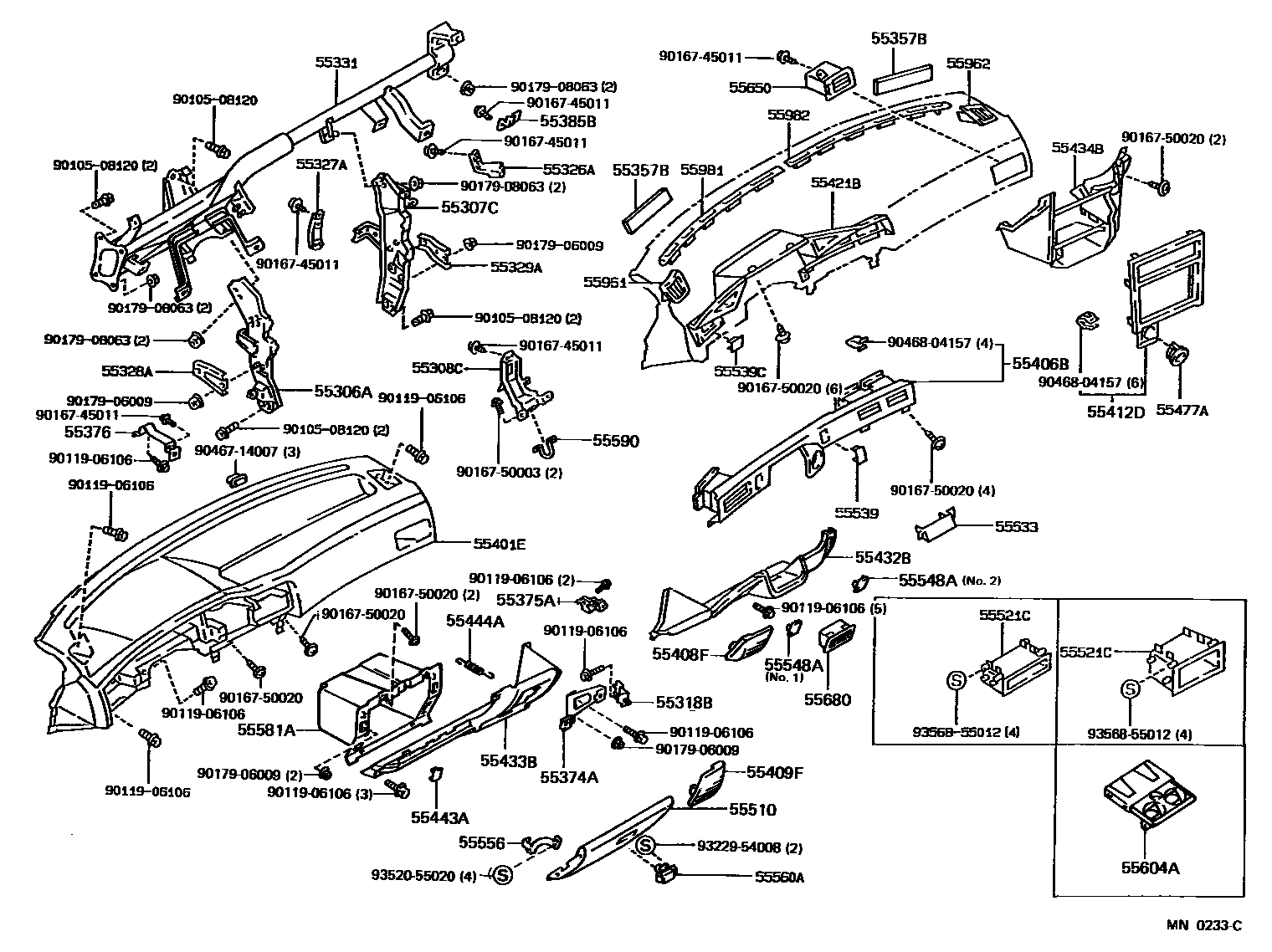

Toyota COROLLA 仪表板和手套箱 EPC diagram — MN0233C
仪表板和手套箱 — MN0233C (198708 – 999999)

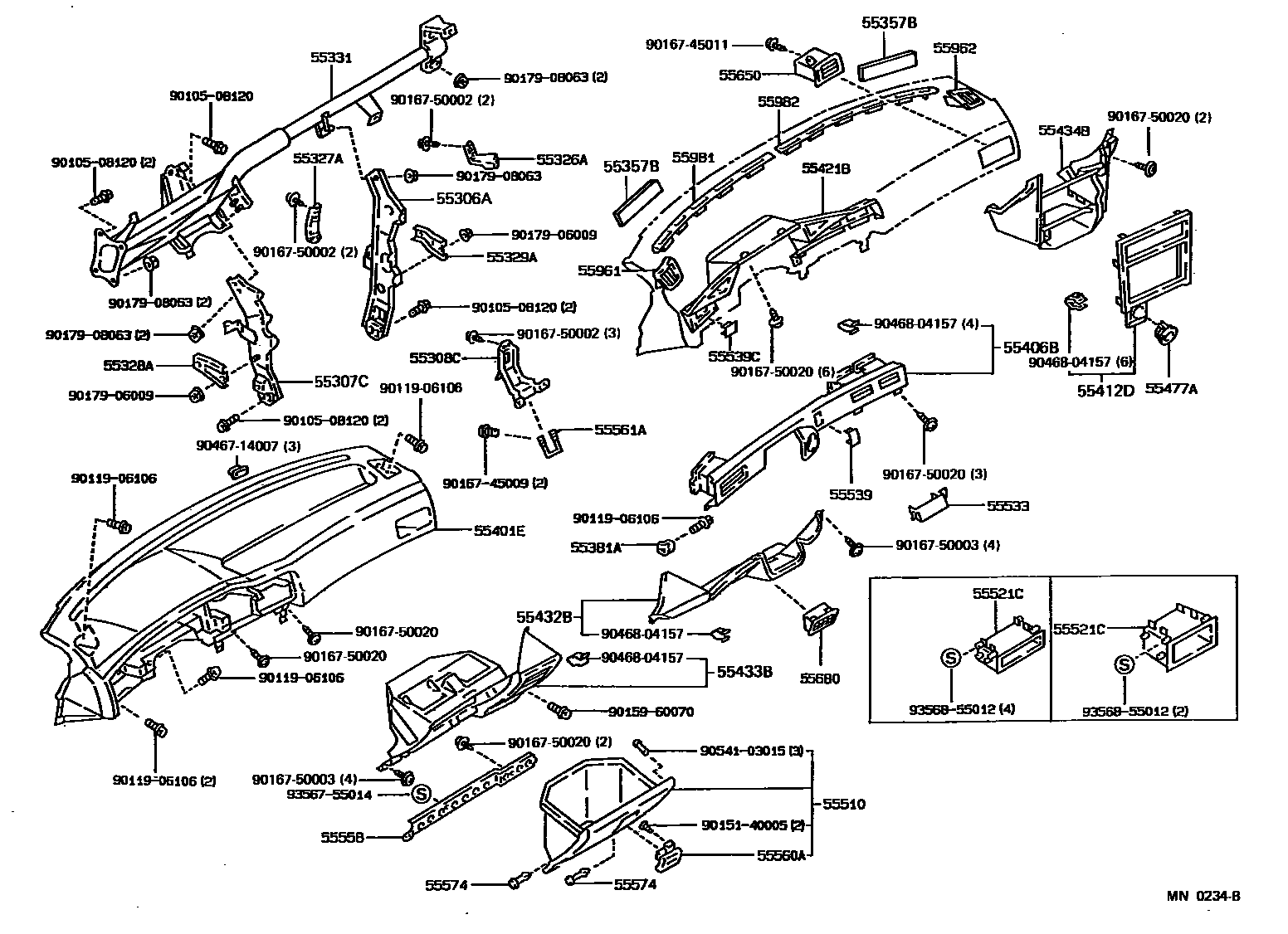

Toyota COROLLA 仪表板和手套箱 EPC diagram — MN0234B
仪表板和手套箱 — MN0234B (198708 – 999999)

PNC and OE references

PNCPart nameOE numbers
55306AInstrument panel No. 1 bracket sub-assembly55306-12090 · 55306-12140
55307CInstrument panel No. 2 bracket sub-assembly55307-12140 · 55307-12190
55308CCenter instrument panel bracket sub-assembly55308-12160 · 55308-12170
55318Binstrument panel extension55318-12050
55326ADashboard No. 1 stay55326-12080
55327AInstrument panel support No. 255327-12090
55328ADashboard No. 3 stay55328-12050
55329ADashboard instrument bracket55329-12040
55331Dashboard reinforcement55330-12190 · 55330-12230
55357BDashboard No. 3 Cushion Pad55357-22010
55374AInstrument panel lower right mounting bracket55374-12070
55375AInstrument panel lower left mounting bracket55375-12090
55376Instrument panel mounting bracket No. 155376-12070
55381ADecorative panel mounting bracket55381-12040
55385BNo. 5 decorative panel mounting bracket55385-12010
55406BCenter instrument cluster lower decorative panel sub-assembly55406-12300
55421BDecorative panel on instrument cluster55421-12150
55443ADashboard storage box cover55443-16010
55444ADashboard storage box spring55444-12010
55477ACigarette lighter hole frame55477-12090
55521Cstereo system hole cover55521-16030 · 55521-16040
55533automatic clock hole cover55533-12110
55539Spare switch hole cover55539-12100
55539CSpare switch hole cover55539-12090
55556Glove box cover stopper arm55556-12140
55558Glove box cover reinforcement55558-12080
55561AGlove box lid lock55561-12050
55574Glove box cover hinge shaft55574-10010
55581AGlove box55581-12140
55590Glove box cover lock plate assembly55561-12060
55604ADashboard cup holder sub-assembly55604-12020
