Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 2 images and 6 PNC and OE references.

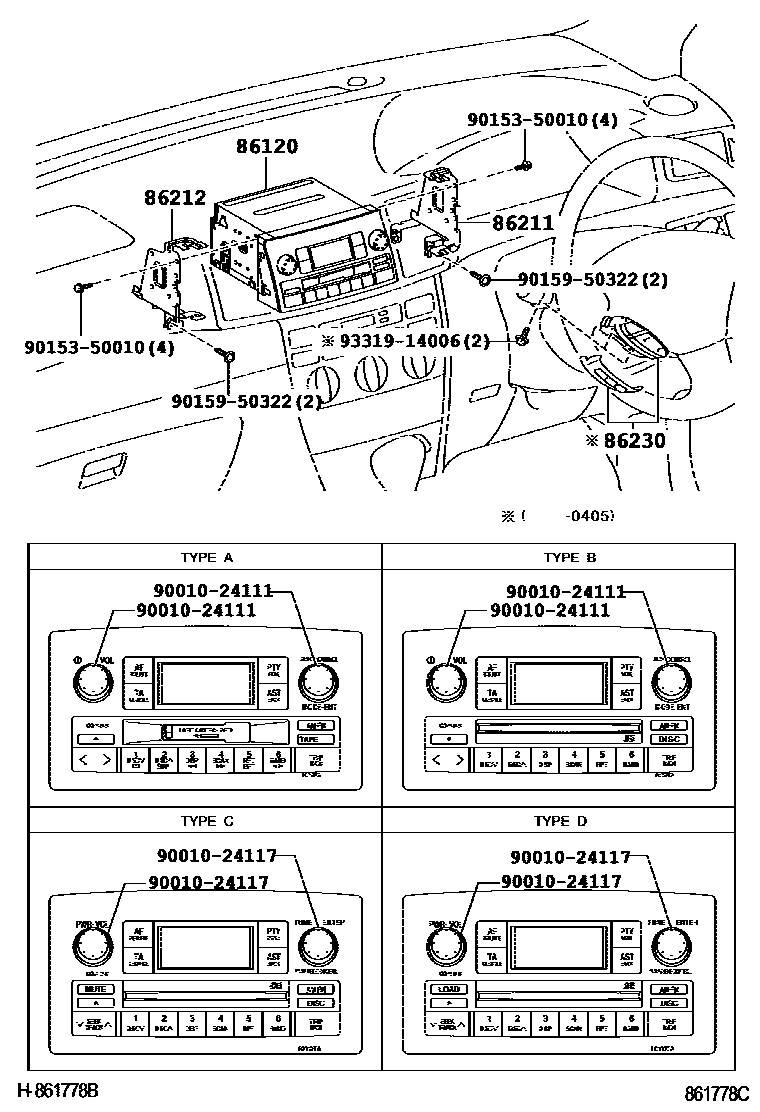

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 861778C
收音机、放大器和冷凝器 — 861778C (200209 – 999999)

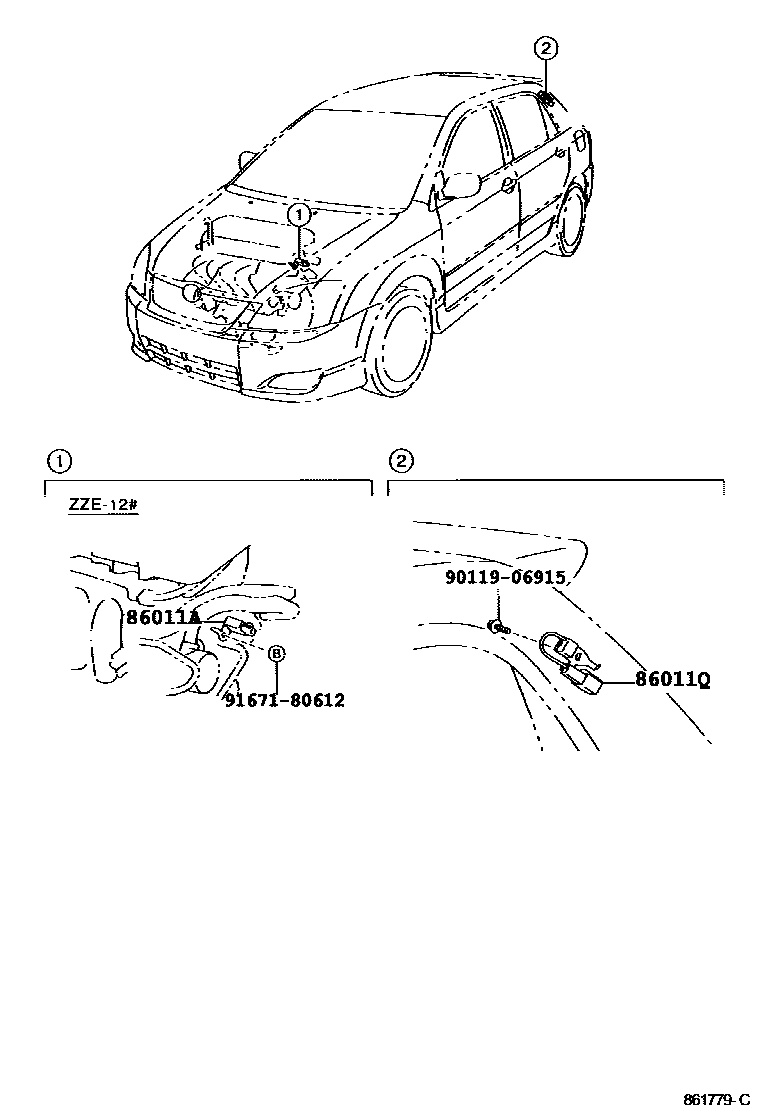

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 861779C
收音机、放大器和冷凝器 — 861779C (200209 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Aradio settings phase modulator90980-04165
86011Qradio settings phase modulator90980-04163
86120Radio assembly86120-12880 · 86120-1A170 · 86120-1A180 · 86120-1A190
86211No. 1 radio bracket86211-12370
86212No. 2 radio bracket86212-12350
86230Stereo component controller assembly86230-13010
