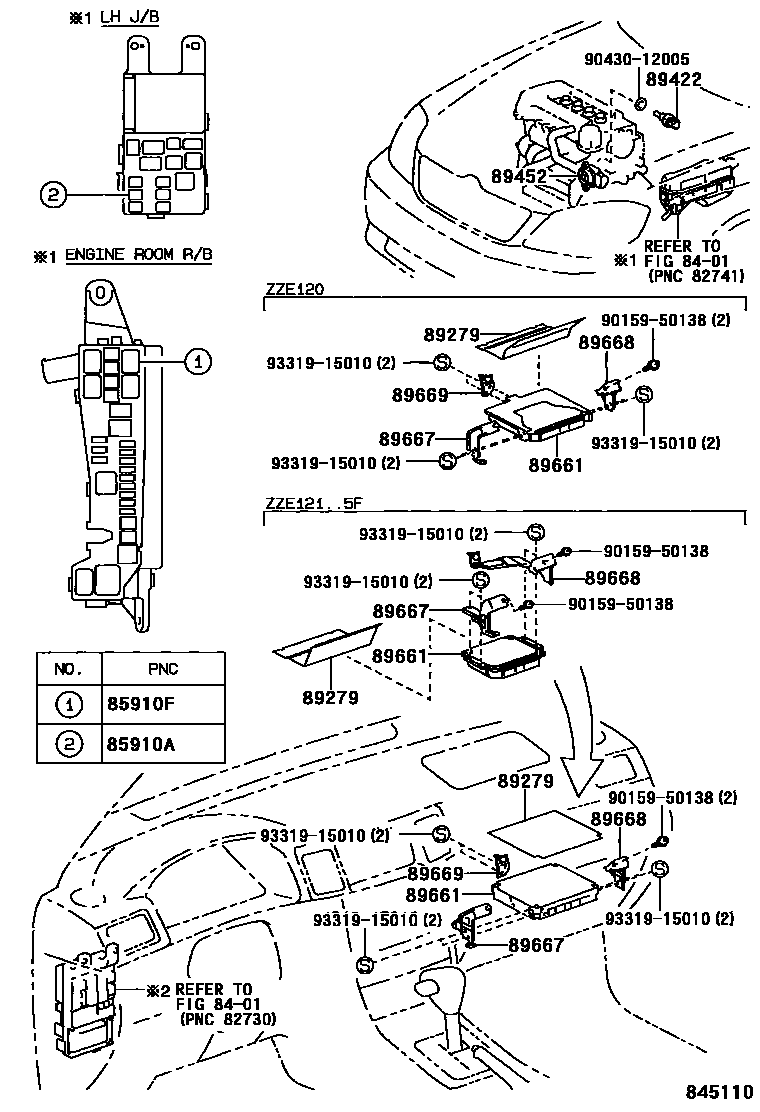

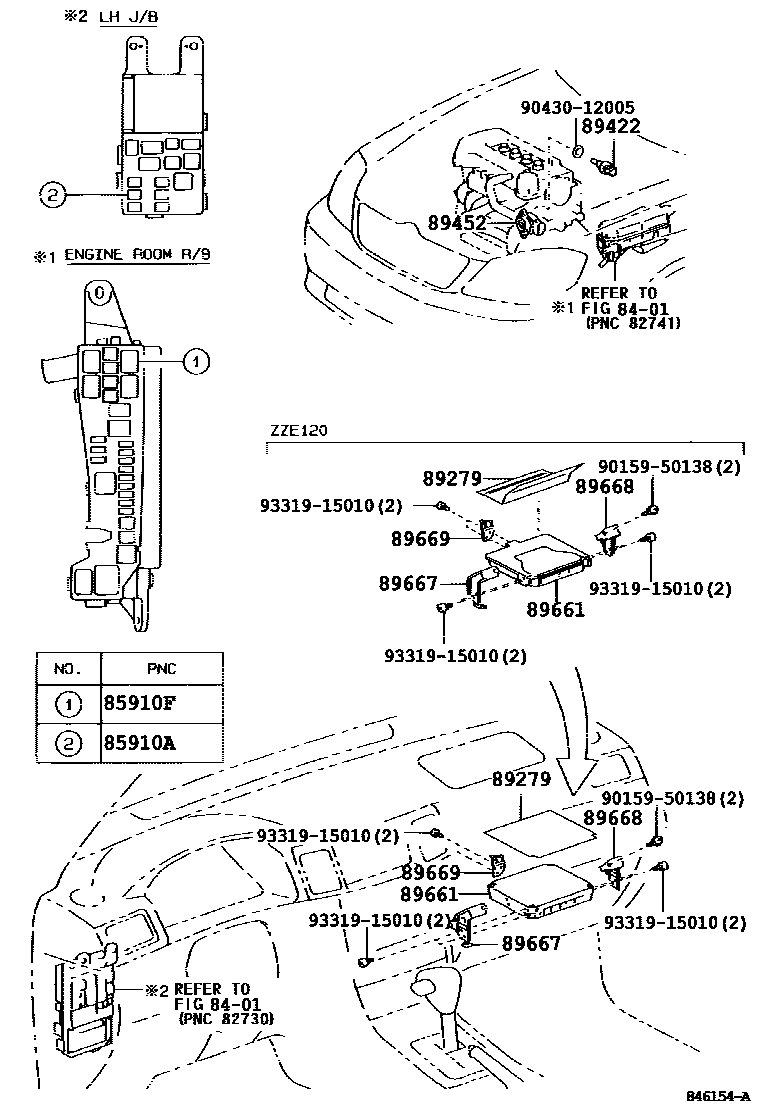

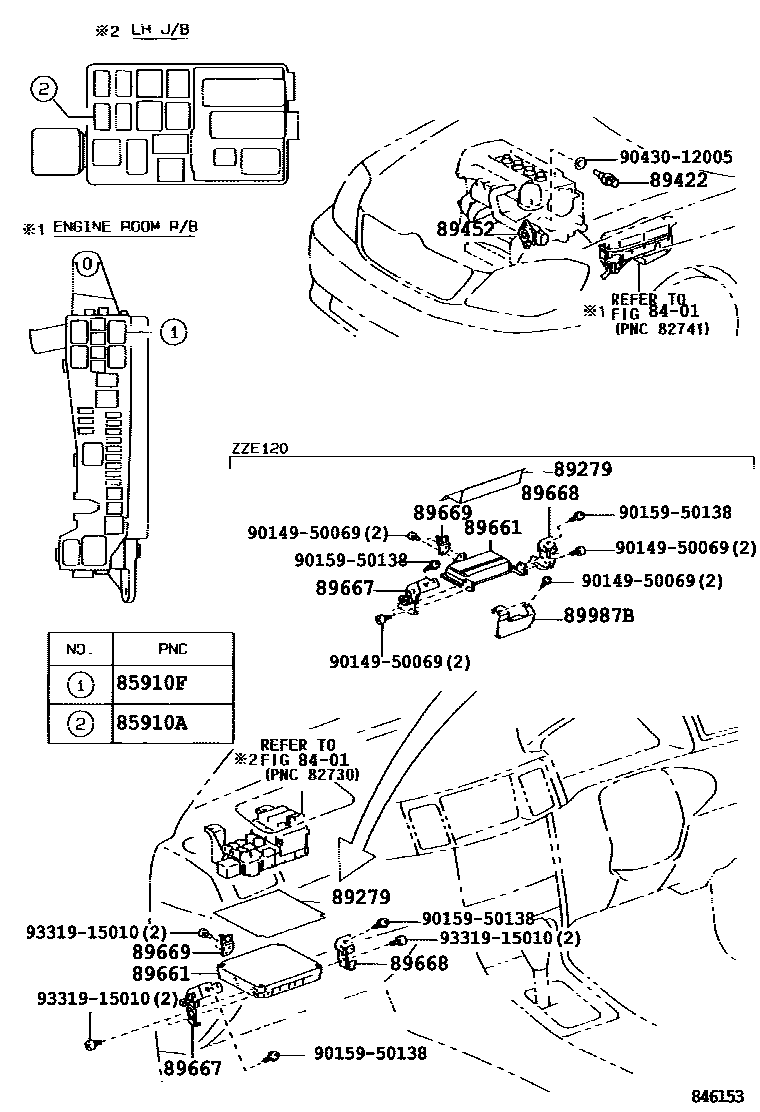

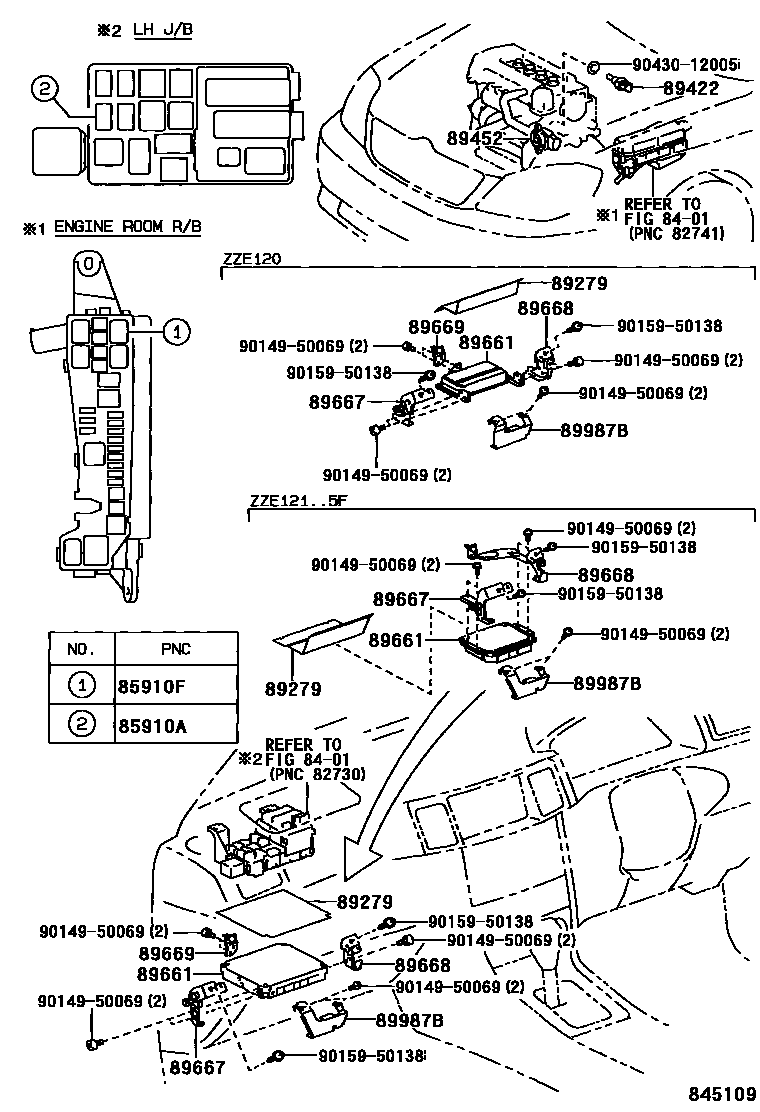

Toyota COROLLA 电子燃油喷射系统 — Figure 8404
Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 4 images and 10 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90987-02020 |
| 85910F | ECU relay (for EFI) | 90987-02020 |
| 89279 | Engine control ECU cover | 89279-12150 · 89279-52050 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-35010 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-20130 |
| 89661 | Engine control ECU | 89661-02730 · 89661-02731 · 89661-02740 · 89661-02741 · 89661-02B00 · 89661-02B01 · 89661-02B10 · 89661-02B11 · 89661-02B20 · 89661-02B21 · 89661-02B30 · 89661-02B31 · 89661-12A00 · 89661-12A10 · 89661-12A20 · 89661-13180 · 89661-13190 · 89661-13210 · 89661-13250 · 89666-12350 · 89666-12360 · 89666-12370 |
| 89667 | Engine control ECU bracket | 89667-12190 · 89667-13020 · 89667-13030 · 89667-13041 · 89667-13050 · 89667-13150 |
| 89668 | No. 2 engine control ECU bracket | 89668-12100 · 89668-13020 · 89668-13041 · 89668-13060 · 89668-13100 · 89668-13110 |
| 89669 | No. 3 engine control ECU bracket | 89669-12030 · 89669-13010 · 89669-13020 |
| 89987B | No.1 ECU bracket | 89987-13010 · 89987-13020 |
